Весы рольганговые тензометрические для технологического взвешивания PRESTAR 15010-21-000, ГРСИ 68467-17
Номер госреестра:
68467-17
Наименование СИ:
Весы рольганговые тензометрические для технологического взвешивания
Обозначение типа:
PRESTAR 15010-21-000
Производитель:
Фирма "PRESTAR s.r.o.", Чехия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ VZ0-2015-02-003-20
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67066
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы рольганговыетензометрическиедля технологическоговзвешивания
PRESTAR 15010-21-000
Назначение средства измерений
Весы рольганговые тензометрические для технологического взвешивания PRESTAR
15010-21-000 (далее - весы) предназначены для статического измерения массы труб.
Описание средства измерений
Принцип действия весов основан на преобразовании упругой деформации элементов
тензорезисторных весоизмерительных датчиков (далее-датчик), возникающей под действием
силы тяжести взвешиваемого груза, в аналоговый выходной электрический сигнал,
изменяющийся пропорционально массе груза. Этот сигнал обрабатывается весоизмерительным
прибором со встроенным устройством обработки аналоговых данных в цифровой вид с выдачей
измеренных значений на табло индикации в единицах массы. Результаты взвешивания и
значение массы груза индицируются на цифровом дисплее, расположенном на передней панели
весоизмерительного прибора вместе с функциональной клавиатурой, предназначенной для
управления процессом взвешивания.
Конструктивно весы состоят из грузоприемного устройства, включающего грузоприемную
платформу (далее - ГПУ), установленную на шести весоизмерительных датчиках типа RTN
(ГР № 34215-07), и весоизмерительного прибора DISOMAT Opus (ГР № 53571-13) производства
«Schenck Process GmbH», Германия.
Информация о массе взвешиваемого груза отображается на дисплее весоизмерительного
прибора, а также может быть передана по защищенному последовательному интерфейсу
(интерфейс обмена информации) RS-232-C, RS-485 на внешние устройства (персональный
компьютер, принтер и т.п.).
Управлениевесамиосуществляетсяспомощьюфункциональныхклавиш
весоизмерительного прибора.

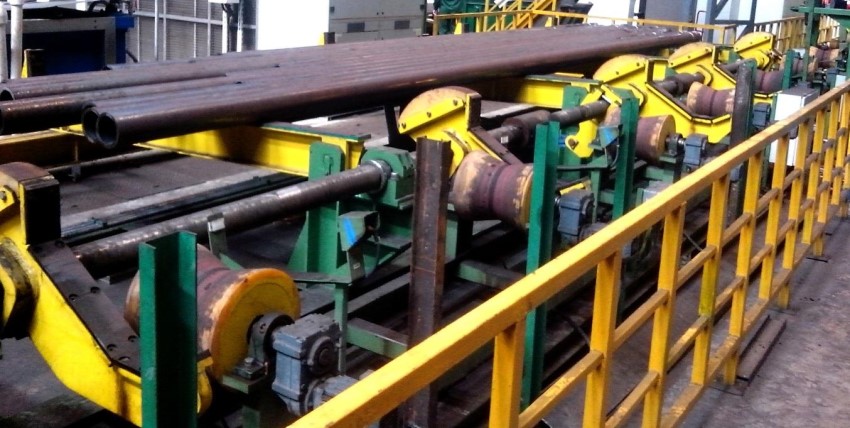

Общий вид весов представлен на рисунке 1.
Рисунок 1 - Общий вид весов

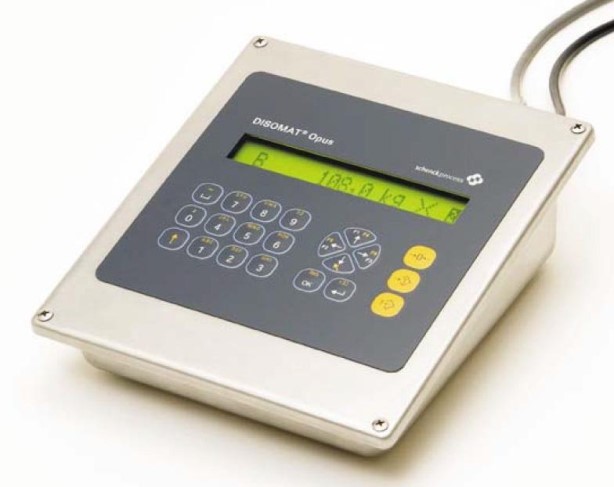

Общий вид весоизмерительного прибора весов и обозначение места нанесения знака
поверки представлены на рисунке 2.
Лист № 2
Всего листов 4
Рисунок 2 - Общий вид весоизмерительного прибора весов
и обозначение места нанесения знака поверки
Пломбирование весоизмерительного прибора весов не предусмотрено.
Программное обеспечение
Программное обеспечение (далее - ПО) весоизмерительного прибора является
встроенным и не может быть модифицировано, загружено или прочитано через какой-либо
интерфейс после загрузки. Доступ к изменению метрологически значимых параметров
осуществляется только в сервисном режиме, вход в который защищен административным
паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на
дисплее терминала при его включении в сеть или может быть вызван через меню ПО
терминала. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Trial версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
VEG20700
VWW 20700
отсутствует
Метрологические и технические характеристики.
Таблица 2 - Метрологические характеристики весов
Наименование характеристики средства измерений
Максимальная нагрузка (Мах), кг
Минимальная нагрузка (Мin), кг
Поверочный интервал весов (е), кг
Действительная цена деления шкалы (d), кг
Значение
3000
20
1
1
Место для нанесения
знака поверки
Лист № 3
Всего листов 4
Наименование характеристики средства измеренийЗначение
Число поверочных делений весов (n) 3000
Пределы допускаемой погрешности при первичной поверке (mpe), кг,
в диапазонах взвешивания:
от 20 кг (Min) до 500 кг (500е) включ.
±
0,5
св. 500 кг (500е) до 2000 кг (2000е) включ.
±
1,0
св. 2000 кг (2000е) до 3000 кг (Мах) включ.
±
1,5
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов
допускаемых погрешностей при поверке.
Пределы допускаемой погрешности устройства установки на нуль, кг
±
0,25
Предел реагирования весов, кг 1,4
Значение
от 187 до 242
от 49 до 51
10
1005
710
10950
1000
Таблица 3 - Основные технические характеристики
Наименование характеристики средства измерений
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В
×
А, не более
Габаритные размеры грузоприемного устройства, мм, не более:
- высота
- ширина
- длина
Масса грузоприемного устройства, кг, не более
Условия эксплуатации:
- температура окружающей среды,
°
С:
- для ГПУ и весоизмерительных датчиков
- для весоизмерительного прибора
Вероятность безотказной работы весов за 2000 часов, не менее
Средний срок службы, лет, не менее
от -30 до +40
от -30 до +60
0,92
10
Знак утверждения типа
наносится печатным способом на титульный лист паспорта весов.
Комплектность средства измерений
Обозначение
15010-21-000
Количество
1 шт.
RTN С3
DISOMAT Opus
1 шт.
6 шт.
1 шт.
Таблица 4
Наименование
Весы рольганговые PRESTAR, в т.ч.:
- грузоприемное устройство в составе:
- грузоприемная платформа
- датчик весоизмерительный тензорезисторный
- прибор весоизмерительный
Эксплуатационная документация в составе:
- паспорт весов
- руководство по эксплуатации
VZ0-2015-02-003-20 ПС
BV-H2313RU
1 экз.
1 экз.
Поверка
осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия.
Часть 1. Метрологические и технические требования. Испытания» (Приложение ДА. «Методика
поверки весов»).
Лист № 4
Всего листов 4
Основные средства поверки:
- эталоны единицы массы 4-го разряда по ГОСТ 8.021-2015 - гири класса точности М
1-2
по ГОСТ OIML R 111-1-2009 массой 20 кг и 500 кг.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на весоизмерительный прибор весов в соответствии с рисунком 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы устанавливающие требования к весам рольганговым
тензометрическим для технологического взвешивания PRESTAR 15010-21-000
Техническая документация изготовителя.
Изготовитель
«PRESTAR s.r.o.», Чехия
Адрес: Vávrovická 101, Opava, 747 07, Чехия
Тел.: +420 553 759 720
E-mail:
Заявитель
Акционерное общество «Волжский трубный завод» (АО «ВТЗ», г. Волжский)
Адрес: ул. 7-я Автодорога, дом 6, г. Волжский, Волгоградская область, 404119
Юридический адрес: Волгоградская обл., г. Волжский, ул. 7-я Автодорога, дом 6
Тел. (факс): (8443) 41-55-74
E-mail:
Web-сайт:
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел: +7 (343) 350-26-18
E-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
