ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики давления модели PTX 661-13G-3433
Назначение средства измерений
Датчики давления модели PTX 661-13G-3433 (далее - датчики), предназначены для
непрерывных измерений и преобразования избыточного давления в аналоговый выходной
сигнал постоянного тока.
Описание средства измерений
Принцип действия датчиков давления модели PTX 661-13G-3433 основан на
преобразовании упругой деформации первичного пьезорезистивного преобразователя в
пропорциональный унифицированный электрический сигнал. При воздействии давления на
упругую мембрану кремниевого чувствительного элемента происходит пропорциональное
изменение электрического сопротивления пьезорезистивного моста. Изменение сопротивления
вызывает пропорциональное изменение выходного напряжения, которое затем усиливается,
формируется и преобразуется в унифицированный токовый выходной сигнал.
Датчики состоят из измерительного модуля давления и электронного преобразователя,
конструктивно объединенных в корпусе из нержавеющей стали. Измерительный модуль
давления состоит из стального корпуса, на основании которого закреплен первичный
преобразователь давления, выполненный из монокристаллического кремния. На мембране
данного преобразователя сформирован мост Уинстона из никелевой стали.
Измерительная мембрана датчиков изготовлена из нержавеющей стали.

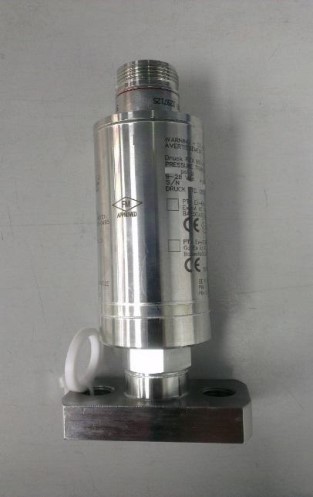

Фотография общего вида датчиков представлена на рисунке 1.
Рисунок 1 - Общий вид датчиков давления модели PTX 661-13G-3433
Пломбирование датчиков не предусмотрено.
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
приведены в таблице 1.
±0,1
Таблица 1 - Метрологические и технические характеристики датчиков давления модели
PTX 661-13G-3433
Значение
от 0 до 2,068
±2,0
от 4 до 20
Наименование характеристики
Диапазон измерений избыточного давления, МПа
Пределы допускаемой приведённой погрешности, %
(от диапазона измерений):
- при температуре окружающей среды от +21
до +25°С (включ.)
- при температуре окружающей среды от -40
до +21 °С (не включ.) и св.+25°С
Выходной сигнал постоянного тока, мА
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %, не более
Напряжение питания постоянного тока, В
Габаритные размеры (длина× ширина× высота), мм
Масса, г, не более
от -40 до +93
95
от 9 до 28
136,6×61,2×38,1
570
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Комплектность преобразователей представлена в таблице 2.
Таблица 2 - Комплектность средств измерений
Наименование
Датчик давления
Паспорт
Количество
18 шт.
18 экз.
Поверка
осуществляется по документу МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления
измерительные. Методика поверки».
Основные средства поверки:
Рабочий эталон 1-го разряда по ГОСТ Р 8.802-2012 - манометр избыточного давления
грузопоршневой МП-60 (Регистрационный № 58794-14).
Мультиметр цифровой Agilent 34401A (Регистрационный № 16500-97).
Допускается применение средств поверки, обеспечивающих определение метрологических
характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Лист № 3
Всего листов 3
Нормативные и технические документы, устанавливающие требования к датчикам
давления модели PTX 661-13G-3433
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими
аналоговыми выходными сигналами ГСП. Общие технические условия.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений
избыточного давления до 250 МПа.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
Техническая документация фирмы «Druck Limited», Великобритания.
Изготовитель
Фирма «Druck Limited», Великобритания
Адрес: Fir Tree Lane, Groby, Leicester LE6 0FH, England
Телефон: +44 (0) 116-231-7100, факс: +44 (0) 116-231-7103
Заявитель
Общество с ограниченной ответственностью «ДжиИ Рус» (ООО «ДжиИ Рус»)
ИНН 7705574092
Адрес: 123317, г. Москва, Пресненская наб., д.10
Телефон: +7 (495) 739-68-11, факс: +7(495)739-68-01
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
