ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока CR-740
Назначение средства измерений
Трансформаторы тока CR-740 предназначены для масштабного преобразования силы
переменного тока с целью передачи сигнала измерительной информации измерительным
приборам, устройствам защиты и управления в электросетях переменного тока промышленной
частоты.
Описание средства измерений
Принцип действия трансформаторов основан на законе электромагнитной индукции.
Трансформаторы относятся к классу масштабных измерительных преобразователей
электрических величин.
Трансформаторы не имеют встроенной первичной обмотки, в качестве первичной обмотки
в окне магнитопровода трансформаторов тока крепится шина нейтрали высоковольтного
генератора соответствующего размера. По принципу конструкции трансформаторы являются
шинными, по виду изоляции- с литой изоляцией. Трансформаторы тока имеют одну вторичную
обмотку. Выводы вторичной обмотки расположены на боковой поверхности трансформаторов.
Выводы вторичных обмоток подключены к клеммам распределительной контактной коробки,
закрепленной на крышке трансформаторного отсека.
Трансформаторы тока CR-740 размещаются в шкафу заземления нейтрали генератора.

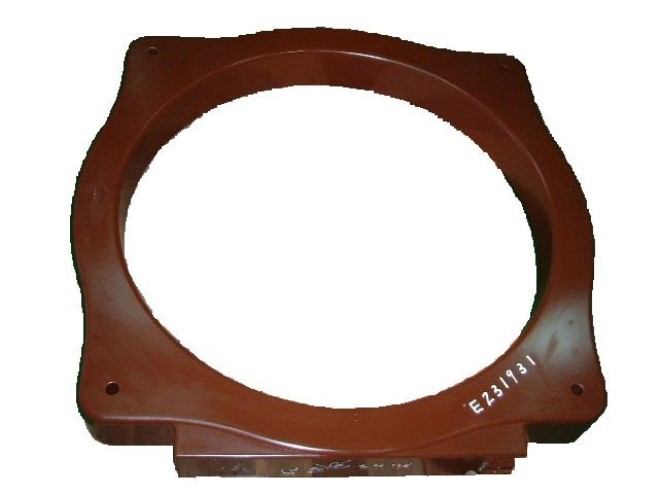

Внешний вид трансформаторов тока CR-740с указанием места пломбировки
представлен на рисунке 1.
Рисунок 1 - Внешний вид трансформаторов тока CR-740
Место плом-
бировки
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
10
15
Значение
19,0
50
16000
1
0,2S
Таблица 1 - Метрологические характеристики
Наименование характеристики
Номинальное напряжение U
ном
, кВ
Номинальная частота, Гц
Номинальный первичный ток I
1ном
, А
Номинальный вторичный ток I
2ном
, А
Класс точности вторичной обмотки для измерений
Номинальная вторичная нагрузка S
2ном
с
коэффициентом мощности cos φ
2
= 0,8, В∙А
Номинальный коэффициент безопасности приборов
К
Бном
вторичной обмотки для измерений, не более
от -40 до +65
Значение
889±5
102±2
47
Таблица 2 - Основные технические характеристики
Наименованиехарактеристики
Габаритные размеры, мм:
- диаметр
- высота
Масса, кг, не более
Рабочие условия применения:
- температура окружающего
воздуха, °C
- относительная влажность воздуха при +30 °С, %
- атмосферноедавление, кПа
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
от 30 до 80
от 84 до 106,7
80 000
30
Знак утверждения типа
наносят методом трафаретной печати на табличку технических данных трансформатора
и типографским способом на титульный лист паспорта.
Комплектность средства измерений
3 шт.
Количество
Таблица 3 - Комплектность
Наименование
Трансформаторы тока CR-740 (заводские
номера.№ E419693, E419694, Е419695)
Паспорт
3 шт.
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный
№ 27007-04);
прибор сравнения КНТ-05 (регистрационный №37854-08);
магазин нагрузок МР 3027 (регистрационный №34915-07).
Лист № 3
Всего листов 3
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт или на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к трансформаторам
тока CR-740
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Техническая документация компании-изготовителя
Изготовитель
Challenge industrial CO.,LTD (CIC), Тайвань
Адрес: 1F.,No.46, Lane 80, Sec.3, Nan-Kang Rd., Taipei, Taiwan / Тайвань
Телефон: +886 2 2788 3368, +886 2 2788 3319
E-mail:
Заявитель
Общество с ограниченной ответственностью «ДжиИ Рус» (ООО «ДжиИ Рус»)
ИНН 7705574092
Адрес:115280, город Москва, Пресненская набережная, дом 10
Телефоны: +7-495-739-68-11, +7-495-739-68-01
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон +7- 495-437-55-77
Факс: +7-495-437-56-66
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
