Номер госреестра:
68364-17
Наименование СИ:
Датчики частоты вращения
Обозначение типа:
Model ES2591
Производитель:
Фирма "Solar Turbines Inc.", США
Межповерочный интервал:
3 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 9 шт. с зав.№ SE-1260/1 … SE-1260/5, SE-1261/1 … SE-1261/4
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66955
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики частоты вращения Model ES2591
Назначение средства измерений
Датчики частоты вращения Model ES2591 (далее датчики) предназначены для измерения
частоты вращения валов, зубчатых колес и шестерней.
Описание средства измерений
Принцип действия датчиков состоит в следующем: постоянный магнит, встроенный в
датчик создаёт вокруг его полюса постоянное магнитное поле, приближение и прохождение
ферромагнитного объекта рядом с полюсом датчика (чувствительным элементом) вызывает
изменение величины магнитного потока, проходящего через измерительную обмотку датчика.
Это изменение магнитного потока индуцирует электродвижущую силу в измерительной
обмотке датчика, которая соединена с его выходным разъемом. Количество генерируемых
датчиком в единицу времени импульсов пропорционально количеству меток (количеству
зубьев зубчатого колеса) и частоте вращения измеряемого объекта. Датчик относится к
генераторному типу преобразователей и не требует внешнего питания. Корпус датчика
изготовлен из нержавеющей стали.

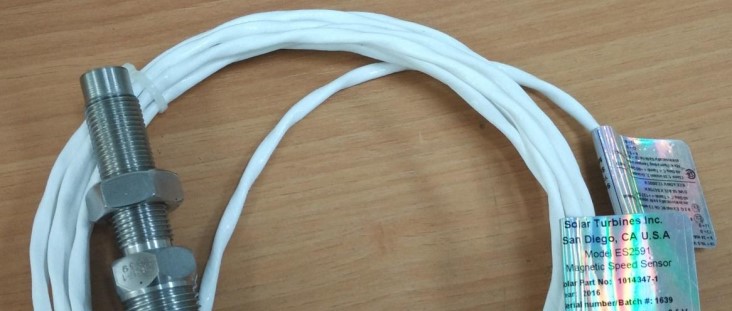

Общий вид датчиков частоты вращения Model ES2591 приведен на рисунке 1.
Рисунок 1 - Общий вид датчиков частоты вращения Model ES2591
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
±0,1
Значение
от 1 до 4000
Таблица 1 - Метрологические и технические характеристики
Наименование характеристики
Диапазон измерения частоты вращения, Гц
Пределы допускаемой приведенной к диапазону измерения
погрешности измерения частоты вращения в диапазоне рабочих
температур, %
Диапазон рабочих температур, ºС
Масса, г, не более
Габаритные размеры (диаметр × длина), мм, не более
от -54 до +149
300
Ø18×190
Знак утверждения типа
наносится на паспорт датчика типографским способом.
Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
Наименование
Датчик частоты вращения Model ES2591
Паспорт
Количество
9 шт.
9 экз.
Поверка
осуществляется по документу ГОСТ 8.285-2013 «Государственная система обеспечения
единства измерений. Тахометры. Методика поверки».
Основные средства поверки: Стенд СП31 (Госреестр СИ № 61681-15), Частотомер
электронно-счетный Ч3-38 (Госреестр СИ № 3433-73).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к датчикам частоты вращения
Model ES2591
ГОСТ 21339-82 Тахометры. Общие технические условия
ГОСТ 8.285-2013 «Государственная система обеспечения единства измерений. Тахометры.
Методика поверки»
Изготовитель
Solar Turbines Inc., США
Адрес: 2200 Pacific Highway, San Diego, California 92101, USA
Телефон/факс: (+1) 619-544-5352 - доб.3
Web-сайт:
Лист № 3
Всего листов 3
Заявитель
Акционерное общество «РЭП Холдинг» (АО «РЭПХ»)
ИНН 7806151791
Адрес: 192029, г. Санкт-Петербург, пр. Обуховской обороны, д. 51, литер АФ
Тел.: +7 (812) 448-22-09
E-mail:
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: + 7 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в trial утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
