Весы электронные неавтоматического действия Navigator, ГРСИ 68361-17
Номер госреестра:
68361-17
Наименование СИ:
Весы электронные неавтоматического действия
Обозначение типа:
Navigator
Производитель:
Фирма "Ohaus Corporation", США; Фирма "Ohaus Instruments (Changzhou) Co., Ltd.", Китай; Фирма "Ohaus Instruments (Shanghai) Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.08.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66952
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы электронные неавтоматического действия серии Navigator
Назначение средства измерений
Весы электронные неавтоматического действия серии Navigator (далее - весы)
предназначены для измерений массы.
Описание средства измерений
Принцип действия весов основан на преобразовании деформации упругого элемента
весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием
силы тяжести объекта измерений, в аналоговый электрический сигнал, пропорциональный массе.
Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке
электронными устройствами весов с дальнейшим определением значения массы объекта
измерений.
Весы выполнены в едином корпусе и состоят из грузоприемного устройства
и весоизмерительного устройства.
Модификации весов имеют обозначение вида: NV[Х
1
][Х
2
][Х
3
][Х
4
][Х
5
], где:
X
1
- условное обозначение габаритных размеров весов (ширина/длина/высота), мм:
L (204/282/74); Т (240/250/70); индекс отсутствует (204/212/58);
Х
2
- условное обозначение максимальной нагрузки: 21 (210 г); 51 (510 г); 110 (1100 г);
160 (1600 г); 210 (2100 г); 310 (3100 г); 320 (3200 г); 410 (4100 г); 510 (5100 г); 640 (6400 г); 1000
(10000 г); 1600 (16000 г); 2000 (20000 г);
Х
3
-условноеобозначениедействительнойценыделенияшкалысогласно
таблицам 2 - 4: 2 (0,01 г); 1 (0,1; 0,2 или 0,5 г); 0 (1; 2 или 5 г);
Х
4
- условное обозначение типа дисплея и/или наличия аккумуляторной батареи:
- /1 - встроенная аккумуляторная батарея;
- /2 - светодиодный дисплей;
- /3 - светодиодный дисплей и встроенная аккумуляторная батарея;
- индекс отсутствует - жидкокристаллический дисплей.
Х
5
- символ М (если присутствует) - условное обозначение весов с европейского
логистического центра.
Общий вид весов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 2.

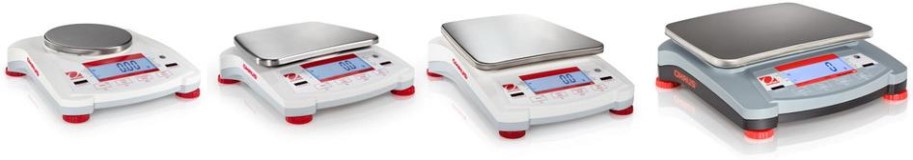

Рисунок 1 - Общий вид весов
Лист № 2
Всего листов 6
Маркировочная табличка весов крепится клеевым способом на нижней или боковой
поверхности весов и содержит следующую информацию (рисунок 3):
- наименование изготовителя или его товарный знак;
- страна изготовитель;
- обозначение модификации весов;
- максимальная нагрузка (Мах);
- минимальная нагрузка (Мin);
- действительная цена деления шкалы (d);
- диапазон температуры;
- знак утверждения типа;
- серийный номер весов.

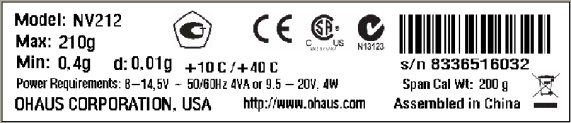

Рисунок 3 - Общий вид маркировочной таблички
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным, используется
в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или
с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспе-
чивается невозможностью изменения ПО без применения специализированного оборудования
производителя.
Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и
настройки, а также измерительной информации используется переключатель настройки
и регулировки, который находится на печатной плате внутри пломбируемого корпуса.
Защита от преднамеренных и непреднамеренных воздействий соответствует уровню
«высокий» по Р 50.2.077-2014.
Идентификационным признаком служит номер версии (идентификационный номер)
ПО, который отображается на дисплее при включении весов.
Идентификационные данные ПО приведены в таблице 1.
или

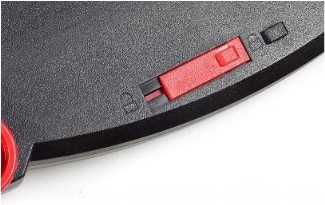

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки (1 - свинцовая или пластиковая пломба со знаком поверки в виде оттиска
поверительного клейма; 2 - пломба, знак поверки в виде разрушаемой наклейки)
12
Лист № 3
Всего листов 6
Значение
-1.ХХ*
-
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
_______________
*«XX» - обозначение версии метрологически незначимой части ПО
Метрологические и технические характеристики
Максимальная нагрузка (Мах), минимальная нагрузка (Min), действительная цена деления
шкалы (d), пределы допускаемой погрешности при первичной поверке (mpe) в зависимости
от интервала взвешивания (m) приведены в таблице 2.
NV212
NV(L)511
NV(L)1101
NVT1601
NV(L)2101
NVT3201
NV3100
NVT3200
NV4101
NV(L)5101
NVT6401
NVT6400
NVT10001
Таблица 2 - Метрологические характеристики
Наименование
модификации
Метрологические характеристики
Min, гMax, гd, гm, гmpe, г
0,42100,01
25100,1
1011000,1
1016000,5
1016000,1
1021000,1
2032000,2
2031001
2032001
2041000,2
5051000,5
5064000,5
4064002
50100000,5
0,4 ≤ m ≤ 100 ±0,01
100 < m ≤ 210 ±0,02
2 ≤ m ≤ 50 ±0,05
50 < m ≤ 200 ±0,1
200 < m ≤ 510 ±0,15
10 ≤ m ≤ 1000 ±0,1
1000 < m ≤ 1100±0,2
10 ≤ m ≤ 250 ±0,25
250 < m ≤ 1000 ±0,5
1000 < m ≤ 1600 ±0,75
10 ≤ m ≤ 1000 ±0,1
1000 < m ≤ 1600 ±0,2
10 ≤ m ≤ 1000 ±0,1
1000 < m ≤ 2100 ±0,2
20 ≤ m ≤ 2000 ±0,2
2000 < m ≤ 3200 ±0,4
20 ≤ m ≤ 500±0,5
500 < m ≤ 2000 ±1
2000 < m ≤ 3100 ±1,5
20 ≤ m ≤ 500 ±0,5
500 < m ≤ 2000 ±1
2000 < m ≤ 3200 ±1,5
20 ≤ m ≤ 2000 ±0,2
2000 < m ≤ 4100 ±0,4
50 ≤ m ≤ 5000 ±0,5
5000 < m ≤ 5100±1
50≤ m ≤ 5000 ±0,5
5000 < m ≤ 6400 ±1
40 ≤ m ≤ 1000 ±1
1000 < m ≤ 4000 ±2
4000 < m ≤ 6400 ±3
50≤ m ≤ 5000±0,5
5000 < m ≤ 10000 ±1
Лист № 4
Всего листов 6
NVL10000
NVT16000
NVL20000
Продолжение таблицы 2
Наименование
модификации
Min, г
Метрологические характеристики
Max, гd, гm, гmpe, г
20100001
100160005
100160001
100200001
20 ≤ m ≤ 500±0,5
500 < m ≤ 2000 ±1
2000 < m ≤ 10000 ±1,5
100 ≤ m ≤ 2500 ±2,5
2500 < m ≤ 10000 ±5
10000 < m ≤ 16000 ±7,5
100 ≤ m ≤ 10000 ±1
10000 < m ≤ 16000 ±2
100 ≤ m ≤ 10000 ±1
10000 < m ≤ 20000 ±2
____________
Пределы допускаемой погрешности весов при периодической поверке равны удвоенному
значению mpe.
от 187 до 242
50
±
1
Значение
100 % Max
от +10 до +40
от 9 до 20
204/212/58
240/250/70
204/282/74
Таблица 3 - Основные технические характеристики
Наименование характеристики
Диапазон уравновешивания тары весов
Диапазон температуры, °С:
Параметры электрического питания от сети переменного тока:
- напряжение, В
- частота, Гц
Параметры электрического питания от источника постоянного
тока: напряжение, В
Габаритные размеры (ширина/длина/высота) для модификаций
весов, мм, не более:
NV
NVT
NVL
Масса весов, кг, не более
NV
NVT; NVL
1
1,5
Знак утверждения типа
наносится на маркировочную табличку, расположенную на корпусе весов, фотохимическим
способом, а также типографским способом на титульный лист эксплуатационного документа.
Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
НаименованиеОбозначение
Весы-
Адаптер питания-
Руководство по эксплуатации-
Количество
1 шт.
1 шт.
1 экз.
Поверка
осуществляется по документу МП 204-21-2017 «Весы электронные неавтоматического действия
серии Navigator. Методика поверки», утвержденному ФГУП «ВНИИМС» 10.05.2017 г.
Лист № 5
Всего листов 6
Основныесредстваповерки:гири,соответствующиеклассуF
2
,М
1
по
ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых весов с требуемой точностью.
Знак поверки наносится на весы или свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к весам
электронным неавтоматического действия серии Navigator
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государ-
ственная поверочная схема для средств измерений массы».
Техническая документация изготовителя.
Изготовители
«OHAUS CORPORATION», США
Адрес: 7, Campus Drive, Suite 310, Parsippany, NJ, 07054, USA
Телефон: +1 (973) 377-9000; факс: +1 (973) 944-7177
Web-сайт:
E-mail:
«OHAUS INSTRUMENTS (CHANGZHOU) CO., LTD.», КНР
Адрес: 1-2F, 22Block, 538 West Hehai Road, Xinbei District,
ChangZhou, JiangSu Province, PRC, 213125, China
Телефон: +86 519 8664 2040; факс: +86 519 8664 1991
Web-сайт:
E-mail:
«Ohaus Instruments (Shanghai) Co., Ltd.», КНР
Адрес: 4F, 4Block, 471 Gui Ping Road, Shanghai 200233, China
Телефон: + 8621 64855408; факс: +8621 64859748
Web-сайт:
E-mail:
Заявитель
Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток»)
ИНН 7705125499
Адрес: 101000 г. Москва, Сретенский бульвар, д.6/1, стр.1, офис 6
Телефон: (495) 651-98-86, 621-92-11
Факс: (499) 272-22-74
Web-сайт:
E-mail:
Лист № 6
Всего листов 6
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 21523-01 | Весы лабораторные | DJ | Фирма "Shinko Denshi Co., Ltd.", Япония | 1 год | Перейти |
| 11942-89 | Весы бытовые настольные пружинные | ВБ4061-3 | Приборостроительный завод, г.Екатеринбург | 2 года | Перейти |
| 17332-05 | Весы автомобильные тензометрические | ВАВС | ЗАО "Эллипс", г.Ижевск | 1 год | Перейти |
| 17809-98 | Весы вагонные тензометрические для статического взвешивания | ВВТС-100Д24 | ЗАО "Элвес", г.Москва | 1 год | Перейти |
| 38072-08 | Весы конвейерные | GRAVIT 800.01/1 | Фирма "HASLER Deutschland GmbH", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
