Расходомеры массовые Promass (мод. Promass 300, Promass 500), ГРСИ 68358-17
Номер госреестра:
68358-17
Наименование СИ:
Расходомеры массовые
Обозначение типа:
Promass (мод. Promass 300, Promass 500)
Производитель:
Фирма "Endress+Hauser Flowtec AG", Швейцария
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.08.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66949
об утверждении типа средств измерений
Лист № 1
Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры массовые Promass (модификации Promass 300, Promass 500)
Назначение средства измерений
Расходомеры массовые Promass (модификации Promass 300, Promass 500) (далее
расходомеры) предназначены для измерений массового и объемного расхода, массы, объема,
плотности и температуры жидкостей, газов, растворов, масел, пульпы и т.п.
Описание средства измерений
Принцип измерения массового расхода основан на измерении силы Кориолиса,
возникающей в трубках (трубке) первичного преобразователя расхода при прохождении через
них (нее) измеряемой среды. Принцип измерения плотности основан на измерении резонансной
частоты колебания трубок (трубки) первичного преобразователя. Измерение температуры
осуществляется с помощью термосопротивления. Объемный расход и объем, определяются на
базе измеренных значений массового расхода, массы и плотности рабочей среды.
Расходомер состоит из первичного преобразователя расхода (датчика) Promass A, E, F, H,
I, O, P, Q, S, X, отличающихся конструктивно количеством измерительных трубок, изгибом трубок,
диаметрами условных проходов и одного из электронных преобразователей (ЭП) Promass 300
или Promass 500, смонтированных в герметичных корпусах. ЭП Promass 300 смонтирован
компактно с датчиком, ЭП Promass 500 может быть удален от него на расстояние до 300 метров.
Передача сигнала от первичного преобразователя к ЭП Promass 500 осуществляется в аналоговом
или цифровом виде в зависимости от исполнения. Обслуживание, настройка, диагностика
расходомеров возможна с дисплея, полевого коммуникатора, персонального компьютера,
планшета, мобильного телефона или контроллера.
Электронный преобразователь обрабатывает первичные сигналы датчика и осуществляет
следующие функции:
- вычисление массового расхода и массы жидкости или газа (в одном или двух направлениях
потока);
- вычисление объёмного расхода и объёма жидкости или газа (в одном или двух
направлениях потока);
- пересчет объёмного расхода, объёма и плотности к заданной температуре;
- индикацию результатов измерений расхода, количества, плотности, температуры,
а также индикацию пересчетных параметров в различных единицах;
- индикацию массовой или объемной концентрации двухфазных сред;
- компенсацию дополнительной погрешности, вызванной отличием температуры
и давления процесса от температуры и давления при калибровке;
- самодиагностику неисправностей и их индикацию;
- дозирование с помощью релейных выходов;
- передачу измерительной информации в аналоговом и/или в цифровом виде на
персональный компьютер, контроллер, удаленное устройство индикации.
Расходомер Promass I 300, Promass I 500 позволяет измерять кинематическую и динами-
ческую вязкость жидкости.
Расходомеры могут иметь взрывозащищенное и/или искробезопасное исполнение гигиени-
ческое исполнение и специальные присоединения. Расходомеры могут иметь исполнение, серти-
фицированное согласно требованиям стандарта IEC 61508 (ГОСТ Р МЭК 61508) на применение
электрических, электронных, программируемых системах связанных с безопасностью и имеющих
уровень полноты безопасности SIL2 (1oo1) и SIL3 при однородном резервировании.
Лист № 2
Всего листов 11
В расходомерах реализована технология Heartbeat™, позволяющая осуществлять
имитационную поверку путем контроля дрейфа электромеханических характеристик первично-
го преобразователя (в том числе, вследствие критического износа измерительных трубок и/или
слоя отложений на их внутренней поверхности) и характеристик электронного преобразователя,
влияющих на метрологические характеристики прибора. Имитационная поверка может быть
выполнена без демонтажа расходомера с трубопровода и остановки технологического процесса.
Для обслуживания, настройки и диагностики расходомеров с персонального компьютера
могут использоваться сервисные программы FieldCare, SIMATIC PDM, AMS Device Manager,
PACTware. Настройка и диагностика расходомеров может осуществляться по беспроводной
локальной сети WLAN, если дисплей ЭП поддерживает данный тип связи.
Внешний вид расходомеров приведен на рисунках 1 и 2.
Схема пломбирования приведена на рисунке 3.
Promass F 300
Promass E 300
Promass I 300
Promass O 300
Promass A 300
Promass H 300
Promass P 300
Promass Q 300
Promass S 300
Promass X 300

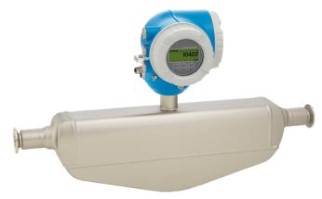

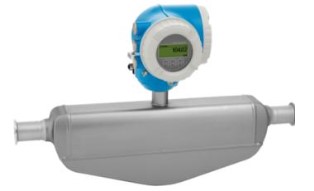

Рисунок 1 - Общий вид расходомеров Promass 300 с первичными преобразователями
A/E/F/H/I/O/P/Q/S/X
Лист № 3
Всего листов 11
Promass F 500
Рисунок 2 - Общий вид расходомеров Promass 500 с первичными преобразователями
A/E/F/H/I/O/P/Q/S/X
Promass O 500
Promass A 500
Promass E 500
Promass H 500
Promass I 500
Promass P 500
Promass Q 500
Promass S 500
Promass X 500
Лист № 4
Всего листов 11
а)б)

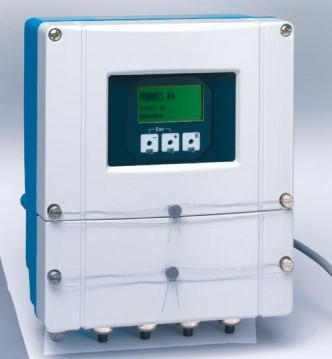

Рисунок 3 - Пломбирование корпуса электронного преобразователя в компактном (а)
и раздельном (б) исполнении
Программное обеспечение
Программное обеспечение (ПО) расходомеров состоит из двух частей Firmware и Software.
Обработка результатов измерений и вычисление (метрологически значимая часть ПО)
проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе
(firmware) в виде Hex-File. Доступ к цифровому идентификатору firmware (контрольной сумме)
невозможен.
Наименование ПО имеет структуру Х.Y.Z, где:
Х - идентификационный номер firmware;
Y - идентификационный номер текущей версии Software (от 00 до 99) - характеризующий
функциональность преобразователя (различные протоколы цифровой коммуникации, а также
совместимость с сервисными программами).
Z - служебный идентификационный номер (например, для усовершенствования или
устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические
характеристики расходомера.
Наименование ПО отображается на дисплее преобразователя при его включении
(как неактивное, не подлежащее изменению).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
Promass 300
Promass 500
не ниже 01.yy.zz
не отображается
В соответствии с Р 50.2.077-2014 программное обеспечение расходомеров защищено
от непреднамеренных и преднамеренных изменений согласно уровню защиты "Высокий".
Метрологические и технические характеристики
приведены в таблицах 2 и 3.
Лист № 5
Всего листов 11
Первичный преобразователь (датчик)
Promass E
Promass F
Promass I
Promass A
Promass S/P
Количество измерительных трубок,
форма
две
изогнутые
две
изогнутые
одна
прямая
одна
изогнутая
одна
изогнутая
Диаметры условных проходов, мм
8, 15, 25, 40, 50,
80
8, 15, 25, 40, 50,
80, 100, 150, 250
8, 15, 25, 40, 50,
80
1, 2, 4
8, 15, 25, 40, 50
Диапазон измерений массового расхода
жидкости, т/ч
от 0,02 до 180
от 0,02 до 2200
от 0,02 до 180
от 0,002 до 0,45
от 0,02 до 70
Диапазон измерений массового расхода
газа, т/ч,
где
r
газа
(кг/м
3
) - плотность газа
при рабочих условиях;
χ (кг/м
3
)
1)
(0,02...2200 )
´ r
газа
c
(0,002 ...0,45)
´ r
газа
c
Диапазон измерений объемного расхо-
да жидкости (по воде при нормальных
условиях), м
3
/ч
от 0,02 до 180
от 0,02 до 2200
от 0,02 до 180
от 0,002 до 0,45
от 0,02 до 70
Диапазон измерений плотности,
r
,
кг/м
3
от 500 до 1800
Диапазон давления рабочей среды,
МПа
от 0 до 10,0
от 0 до 10,0
(спец. от 0 до 25,0)
Диапазон температуры рабочей среды,
°
С
Температура окружающего воздуха,
°
С
от -40 до +60
(от -50 до +60 опция; от -60 до +60 опция)
Монтажная длина (с фланцами), мм
от 229 до 915
от 370 до 1951,2
от 402 до 1236
от 393 до 600
от 336 до 1120
Масса, кг
от 4 до 36
от 9 до 398
от 24 до 269
от 8 до 13
от 11 до 78
Таблица 2
(0,02...180 )
´ r
газа
c
(0,02...180 )
´ r
газа
c
Диапазон измерений вязкости,
h
, мПа
×
с-от 0,4 до 1100-
от 0 до 10,0от 0 до 40,0от 0 до 6,3
от -50 до +150
(опция
от -40 до +150 от -50 до +240 от -50 до +150
от -50 до +350
от -196 до +150)
(для Promass S
от -50 до +150)
от -50 до +205 (для Promass P
от -50 до +150
от -50 до +205)
(0,02...70)
´ r
газа
c
Лист № 6
Всего листов 11
Первичный преобразователь (датчик)
Promass E
Promass F
Promass I
Promass A
Promass S/P
±0,15;±0,10
±0,10;±0,05
(±0,20;±0,25)
2)
±0,35
5)
±0,10
±0,10
±0,10
- массового расхода и массы газа,
- объемного расхода и объема жидкости
±0,15
±0,10
±0,10
±0,10
Пределы допускаемой относительной погрешности измерения
вязкости η ньютоновской жидкости с преобразователем, %
-
-
-
-
±(0,5+0,005×Т)
4)
±0,75
±0,50
±0,5
-
Пределы допускаемой относительной погрешности расходо-
мера c преобразователем 300/500, Δ %
3)
:
- массового расхода и массы жидкости,
±0,35
±0,10
(±0,20;±0,25)
2)
±0,45
±1,50
±0,45
±0,30
±0,70
±0,30
±0,30
±1,00
±0,30
±0,30
±1,00
±0,30
±0,30
-
±0,30
Пределы допускаемой относительной погрешности расходоме-
ра с преобразователем 300/500 после имитационной поверки, %:
- массового расхода и массы жидкости,
- массового расхода и массы газа,
- объемного расхода и объема жидкости
Пределы допускаемой абсолютной погрешности измерений
плотности жидкости, кг/м
3
:
- после полевой калибровки,
- после стандартной калибровки (опция при заказе),
- после специальной калибровки (опция при заказе),
- после имитационной поверки
±0,5
±20
-±50
±0,5
±10
±1
±25
±0,5
±20
±2
±50
±0,5
±10
±2
±25
h
±0,5
±20
±4
±50
±
(5
+
0,5
)
Пределы допускаемой абсолютной погрешности измерений
температуры, ºС
Выходной сигнал:
- токовый (вход/выход), мА
- имп., импульс/c; част, Гц; релейный, В
- цифровой
от 4 до 20
до 10000; до 12500; 30
HART, WirelessHART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus
RS485, EtherNet/IP, PROFINET
Электропитание, В:
- переменного тока, частотой от 45 до 65 Гц,
- постоянного тока
Температура транспортировки и хранения,
°
С
Средний срок службы, лет
от 85 до 260
от 19 до 30
от -50 до +80 (от -60 до +80 опция)
20
Лист № 7
Всего листов 11
Первичный преобразователь (датчик)Promass EPromass FPromass IPromass APromass S/P
Наработка на отказ, лет, не менее 55
Примечания:
1)
χ - определяется в руководстве по эксплуатации для соответствующей модели и диаметра расходомера;
2)
При поверке согласно МИ 3151-2008 или МИ 3272-2010;
3)
при Q< (Z
s
/ Δ)∙100 (кг/ч), погрешность определяется по формуле ± (Z
s
/Q)∙100 %, где Zs - значение стабильности нуля расходо-
мера (Zero stability), указанное в руководстве по эксплуатации для соответствующей модели; Q - текущее значение расхода;
4)
Т - температура рабочей среды,
о
С
5)
При измерении расхода криогенных жидкостей с использованием исполнения для диапазонов рабочей среды от -196 до +150 ºС
Первичный преобразователь (датчик)
Количество измерительных трубок, форма
Диаметры условных проходов, мм
300, 350, 400
80, 100, 150, 250
8, 15, 25, 40, 50
Диапазон измерений массового расхода жидкости, т/ч
от 0,04 до 3080
от 8,2 до 4100
от 0,36 до 2200
от 0,02 до 70
Диапазон измерений массового расхода газа, т/ч,
где
r
газа
(кг/м
3
) - плотность газа при рабочих условиях;
χ (кг/м
3
)
1)
(0,04...3080 )
´ r
газа
c
(8,2...4100 )
´ r
газа
c
(0,36...2200 )
´ r
газа
c
(0,02...70)
´ r
газа
c
Диапазон измерений объемного расхода жидкости
(по воде при нормальных условиях), м
3
/ч
от 0,04 до 3080
от 8,2 до 4100
от 0,36 до 2200
от 0,02 до 70
Температура окружающего воздуха,
°
С
от -40 до +60
(от -50 до +60 опция; от -60 до +60 опция)
Монтажная длина (с фланцами), мм
от 232 до 915
от 370 до 1951,2
от 402 до 1582
от 393 до 600
Масса, кг
от 6 до 29
от 9 до 398
от 24 до 269
от 8 до 13
Таблица 3
Promass X
четыре изогнутые
Promass O
Две изогнутые
Promass H
одна изогнутая
Promass Q
Две изогнутые
25, 40, 50, 80, 100,
150, 200, 250
Диапазон измерений плотности, кг/м
3
от 500 до 1800
Диапазон давления рабочей среды, МПаот 0 до 10,0от 0 до 10,0от 0 до 25,0от 0 до 10,0
от -50 до +205
Диапазон температуры рабочей среды,
°
С(опция от -196 доот -50 до +180от -40 до +205от -50 до +205
+150)
Лист № 8
Всего листов 11
- массового расхода и массы газа,
- объемного расхода и объема жидкости
Promass QPromass XPromass OPromass H
±0,10;±0,05±0,10;±0,05±0,10;±0,05±0,10
(±0,20;±0,25)
2)
(±0,20;±0,25)
2)
(±0,20;±0,25)
2)
±0,35
6)
Первичный преобразователь (датчик)
Пределы допускаемой относительной погрешности
расходомера c преобразователем 300/500, Δ %
3)
:
- массового расхода и массы жидкости,
±0,35±0,35±0,35±0,5
±0,10 ±0,10 ±0,10
(±0,20;±0,25)
2)
(±0,20;±0,25)
2)
(±0,20;±0,25)
2)
±0,10
±0,30±0,30±0,30±0,30
±0,70±0,70±0,70±1,00
±0,30±0,30±0,30±0,30
- ±0,5 ±0,5 ±0,5
±0,2
4)
±10 ±10 ±20
-±1±1±2
±10 ±25 ±25 ±50
±(0,1+0,003∙Т)
5)
±(0,5+0,005∙Т)
5)
Пределы допускаемой относительной погрешности расхо-
домера с преобразователем 300/500 после имитационной
поверки, %:
- массового расхода и массы жидкости,
- массового расхода и массы газа,
- объемного расхода и объема жидкости
Пределы допускаемой абсолютной погрешности измере-
ний плотности жидкости, кг/м
3
:
- после полевой калибровки
- после стандартной калибровки (опция при заказе)
- после специальной калибровки (опция при заказе)
- после имитационной поверки
Пределы допускаемой абсолютной погрешности измере-
ний температуры, ºС
Выходной сигнал:
- токовый (вход/выход), мА
- имп., импульс/c; част, Гц; релейный, В
- цифровой
от 4 до 20
до 10000; до 12500; 30
HART, WirelessHART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus
RS485, EtherNet/IP, PROFINET
Электропитание, В:
переменного тока, частотой от 45 до 65 Гц
постоянного тока
Температура транспортировки и хранения,
°
С
Средний срок службы, лет
от 85 до 260
от 19 до 30
от -50 до +80; (от -60 до +80 опция)
20
Лист № 9
Всего листов 11
Первичный преобразователь (датчик)Promass QPromass XPromass OPromass H
Наработка на отказ, лет, не менее 55
Примечания:
1)
χ - определяется в руководстве по эксплуатации для соответствующей модели и диаметра расходомера;
2)
При поверке согласно МИ 3151-2008 или МИ 3272-2010;
3)
при Q< (Z
s
/ Δ)∙100 (кг/ч), погрешность определяется по формуле ± (Z
s
/Q)∙100 %, где Zs - значение стабильности нуля расходо-
мера (Zero stability), указанное в руководстве по эксплуатации для соответствующей модели; Q - текущее значение расхода;
4)
для температурного диапазона от +20 до +60
°
С. За пределами данного диапазона абсолютная погрешность увеличивается
на 0,015 кг/(м
3
∙
°
С);
5)
Т - температура рабочей среды, °С;
6)
При измерении расхода криогенных жидкостей с использованием исполнения для диапазонов рабочей среды от -196 до +150 ºС.
Лист № 10
Всего листов 11
Знак утверждения типа
наносится на корпус расходомера методом наклейки и на титульные листы эксплуатационной
документации типографским способом.
Комплектность средства измерений
FXA195-*
71063562
XPD0031-*
DKX0001-*
Руководство по эксплуатации
Обозначение
Promass
A/E/F/H/I/O/P/Q/S/X
300/500
Кол.Примечание
1 шт. В соответствии с
заказом
Таблица 4
Наименование
Расходомер массовый в составе:
первичный преобразователь
электронный преобразователь
Принадлежности:
- модем HART,
- преобразователь сигнала HART
HMX50,
- модуль дисплея A309, A310,
- блок выносного дисплея
с удалением от ЭП,
- защитный козырек
71343504, 71343505
1 шт.В соответствии с
заказом
Паспорт
Методика поверки
МП 208-020-2017
1 экз. Для соответствующего
исполнения расходомера
1 экз.
1 экз.На партию
Поверка
осуществляется по документу МП 208-020-2017 "ГСИ. Расходомеры массовые Promass
(модификации Promass 300, Promass 500). Методика поверки", утвержденному ФГУП "ВНИИМС"
07.07.2017 г.
Периодическая поверка на месте эксплуатации допускается по документам:
-МИ 3151-2008 "ГСИ. Преобразователи массового расхода. Методика поверки
на месте эксплуатации трубопоршневой поверочной установкой в комплекте с поточным
преобразователем плотности";
-МИ 3272-2010 "ГСИ. Счетчики-расходомеры массовые. Методика поверки на месте
эксплуатации компакт-прувером в комплекте с турбинным преобразователем расхода и поточным
преобразователем плотности".
Основные средства поверки:
-рабочие эталоны единицы расхода 1-ого или 2-ого разряда по ГОСТ 8.142-2013
и ГОСТ 8.510-2002.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к расходомерам
массовым Promass (модификации Promass 300, Promass 500)
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений
массового и объемного расхода (массы и объема) жидкости
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости
Лист № 11
Всего листов 11
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма Endress+ Hauser Flowtec AG, Швейцария
Адрес: Kaеgenstrasse 7, СН-4153 Reinach/BL, Switzerland
Тел./факс: +41 61 715-61-11/+41 61 711-09-89
E-mail:
Заявитель
Общество с ограниченной ответственностью "Эндресс+Хаузер"
(ООО "Эндресс+Хаузер")
ИНН7718245754
Адрес: 117105, РФ, г. Москва, Варшавское шоссе, д. 35, стр. 1, 5 этаж
Тел.: +7 (495) 783-2850
Факс: +7 (495) 783-2855
Испытательный центр
Федеральноегосударственноеунитарноепредприятие"Всероссийскийнаучно-
исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: +7 (495)437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 29421-05 | Расходомеры-счетчики массовые | ST/GF | Фирма "Fluid Components International", США | 2 года | Перейти |
| 41331-09 | Расходомеры ультразвуковые | Ривус 500 (Rivus 500) | ООО "Гидровижн", г.С.-Петербург | 4 года | Перейти |
| 5265-76 | Расходомеры тахометрические скважинные электрические | РЭТС-34/70 | Уральская комплексная каротажная экспедиция УТГУ МГ РСФСР, Россия | 2 года (ГОСТ 8.002-71) | Перейти |
| 22324-01 | Счетчики-расходомеры электромагнитные | СЭМ-01 | АООТ "Бердское специальное конструкторское бюро", г.Бердск | 2 года | Перейти |
| 30890-12 | Расходомеры воздуха цифровые | DA-100 | Фирма "Merck KGaA", Германия | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
