Система измерительная испытательного стенда вспомогательной силовой установки ВСУ-117 "Запуск-4" Нет данных, ГРСИ 68356-17
Номер госреестра:
68356-17
Наименование СИ:
Система измерительная испытательного стенда вспомогательной силовой установки ВСУ-117 "Запуск-4"
Обозначение типа:
Нет данных
Производитель:
ООО "Витэк-Автоматика", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 01
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66947
об утверждении типа средств измерений
Лист № 1
Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерительная испытательного стенда вспомогательной силовой установки
ВСУ-117 «Запуск-4»
Назначение средства измерений
Система измерительная испытательного стенда вспомогательной силовой установки
ВСУ-117 «Запуск-4» (далее - система) предназначена для измерений температуры, давления
жидкостей и газов, расхода жидкости, частоты переменного электрического тока, напряжения и
силы постоянного электрического тока, напряжения, силы и мощности переменного
электрического тока, интервалов времени, а также для регистрации и отображения результатов
измерений и расчетных величин.
Описание средства измерений
Принцип действия системы основан на измерении параметров вспомогательной
силовой установки ВСУ-117 датчиками физических величин, преобразовании их в электрические
сигналы, преобразовании электрических сигналов в цифровой код и передаче цифровой
информации в персональный компьютер (далее - ПК) для дальнейшего её использования.
Конструктивно система представляет собой электромонтажный шкаф с первичными
измерительными преобразователями. В электромонтажном шкафу размещено следующее
оборудование:
-
8-мислотовоешассиспромышленнымиконтроллерамиимодулями
распределенного ввода/вывода и промышленного управления типа NI cRIO;
-
4-х слотовое шасси с промышленным контроллером и модулями ввода/вывода
типа NI PXI;
-
12-ти слотовое шасси системы согласования сигналов типа NI SCXI-1001;
-
кабельный адаптер SCXI-1349 с соединительным экранированным кабелем
Trial-68-EPМ;
-
2-хслотоваяустановочнаяплатаSCMPB04сустановленнымидвумя
одноканальными усилителями напряжения с гальванической развязкой SCM5B49-05;
-
коннекторный блок CB-50 I/O c соединительным ленточным кабелем NB9;
-
клеммные блоки;
-
8-портовый сетевой коммутатор;
-
стабилизированный источник питания
SITOP SMART 120W
;
-
источник бесперебойного питания UPS Smart 750 V∙A;
-
комплект соединительных монтажных кабелей;
Промышленные контроллеры, установленные в электромонтажном шкафу, соединены
со стационарным ПК, расположенном на рабочем месте оператора испытаний, через 8-ми
портовый сетевой коммутатор с помощью стандартных сетевых кабелей Ethernet.
Первичные измерительные преобразователи (датчики) измерительных каналов (ИК)
установлены на испытательном стенде и с помощью измерительных кабелей подключены к
соответствующим модулям ввода/вывода сигналов через клеммные блоки электромонтажного
шкафа.
Функционально система состоит из:
ИК температуры,
ИК давления жидкостей и газов,
ИК расхода жидкости,
ИК частоты переменного электрического тока,
ИК напряжения и силы постоянного электрического тока,
ИК напряжения, силы и мощности переменного электрического тока,
ИК интервалов времени (таймер).
Лист № 2
Всего листов 12
ИК температуры
В состав системы входят ИК температуры двух типов: ИК первого типа -
с термометрами сопротивления и ИК второго типа - с термопарами.
Принцип действия ИК первого типа основан на измерении падения напряжения
постоянного тока на термометре, сопротивление которого изменяется в зависимости от
измеряемой температуры. ИК выполнен по четырехпроводной схеме. По одной паре проводов
осуществляется питание термометра стабилизированным постоянным током. Другая пара
проводов подключает сигнал от термометра (напряжение постоянного тока) к входу
измерительного усилителя. Выходной сигнал усилителя преобразуется аналого-цифровым
преобразователем (АЦП) в цифровой код измеряемого сигнала с последующим вычислением
контроллером значений измеряемого сопротивления термометра по известной градуировочной
характеристикеИК.Далееизмеренноесопротивлениетермометрапреобразуется
с использованием таблицы его номинальной статической характеристики (НСХ) в соответствии
с ГОСТ Р 8.625-2006, внесенной в память контроллера, в значение измеряемой температуры.
Принцип действия ИК второго типа основан на преобразовании термопарой измеряемой
температуры в электрический сигнал (напряжение постоянного тока), изменяющийся в
зависимости от измеряемой температуры. Сигнал напряжения постоянного тока от термопары
усиливается измерительным усилителем постоянного тока и поступает на вход АЦП, который
преобразует его в цифровой код измеряемого сигнала.
Температура свободных концов термопары измеряется отдельным вспомогательным ИК
первого типа и преобразуется контроллером в соответствующее значение термоэлектродвижущей
силы (ТЭДС) с использованием таблицы НСХ в соответствии с ГОСТ Р 8.585-2001 (или
индивидуальной статистической характеристики (ИСХ)) для данной термопары.
Далее контроллер суммирует значение измеряемого сигнала от термопары и значение
ТЭДС ее свободных концов, после чего результирующая ТЭДС переводится в значение
измеряемой температуры с использованием таблицы НСХ (или ИСХ) для данной термопары.
ИК давления жидкостей и газов
Принцип действия ИК основан на преобразовании давления жидкости или газа,
воздействующего на чувствительный элемент датчика давления, в электрический сигнал (сила
постоянного тока) пропорциональный измеряемому давлению. Токовый сигнал на нагрузочном
резисторе преобразуются в напряжение постоянного тока и поступает на вход измерительного
усилителя. Выходной сигнал усилителя преобразуется АЦП в цифровой код измеряемого
сигнала с последующим вычислением контроллером значений измеряемого давления по
известной градуировочной характеристике ИК.
ИК расхода жидкости
Принцип действия ИК основан на преобразовании измеряемого расхода жидкости
датчиком генераторного типа (турбинным преобразователем расхода) в электрический сигнал
переменного тока, частота которого пропорциональна измеряемой величине. Сигнал от датчика
поступает на вход преобразователя, у которого выходной сигнал напряжения постоянного тока
пропорционаленчастотевходногосигнала.Сигналнапряженияпостоянноготока
преобразуется АЦП в цифровой код измеряемого сигнала с последующим вычислением
контроллеромзначений измеряемой частоты сигнала поизвестнойградуировочной
характеристике ИК.
Далее измеренное значение частоты сигнала датчика преобразуется с использованием
внесенных в память контроллера коэффициентов индивидуальной функции преобразования
датчика в значение измеряемого объемного расхода жидкости.
Лист № 3
Всего листов 12
ИК частоты переменного электрического тока
Принцип действия ИК основан на прямом измерении частоты переменного тока в
контролируемойцепи.Сигналнапряженияпеременноготокапоступаетнавход
преобразователя, у которого выходной сигнал напряжения постоянного тока пропорционален
частоте входного сигнала. Сигнал напряжения постоянного тока преобразуется АЦП в
цифровой код измеряемого сигнала с последующим вычислением контроллером значений
измеряемой частоты сигнала по известной градуировочной характеристике ИК.
ИК напряжения и силы постоянного электрического тока
Принцип действия ИК основан на прямом измерении напряжения в контролируемой
цепи или сигнала напряжения постоянного тока, поступающего от датчика тока (измерительного
шунта).
Напряжениепостоянноготокапоступаетнавходизмерительногоусилителя
постоянного тока и с выхода усилителя - на вход АЦП, который преобразует его в цифровой код
измеряемого сигнала. Сигнал напряжения постоянного тока преобразуется АЦП в цифровой
код измеряемого сигнала. Далее контроллером выполняется вычисление значений измеряемого
напряжения (силы тока) по известной градуировочной характеристике ИК.
ИК напряжения, силы и мощности переменного электрического тока
Принцип действия ИК основан на измерении мгновенных значений сигналов
напряжения переменного тока, поступающих от измерительных преобразователей напряжения и
силы переменного тока, с формированием массивов измеренных значений. Результаты
измерений используются для вычисления контроллером действующих (среднеквадратичных)
значений сигналов методом приближенного интегрирования. Далее действующие значения
сигналов используются для вычисления действующих значений измеряемого тока и напряжения
по известным градуировочным характеристикам ИК.
Активная мощность в цепи переменного тока вычисляется путем приближенного
интегрирования произведения одновременно измеренных мгновенных значений напряжения и
тока.
ИК интервалов времени (таймер)
Принцип действия таймера основан на подсчете trial импульсов опорного генератора
таймера в течение измеряемого промежутка времени (между двумя внешними дискретными
сигналами «Пуск» и «Стоп», которые поступают через модуль ввода сигналов). Количество
подсчитанных импульсов, деленное на значение опорной частоты, определяет измеряемый
интервал времени.

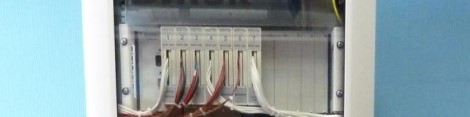

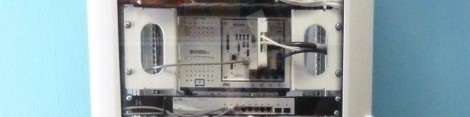

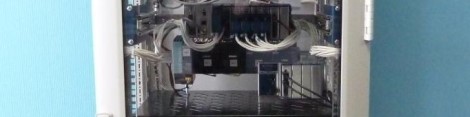

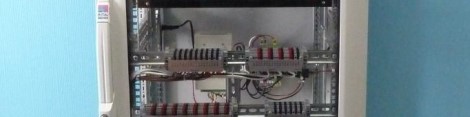

Общий вид электромонтажного шкафа системы, места нанесения знака утверждения
типа и знака поверки представлены на рисунке 1.
В конструкции предусмотрена защита от несанкционированного доступа в виде замка
на дверце электромонтажного шкафа (рисунок 2).
Лист № 4
Всего листов 12

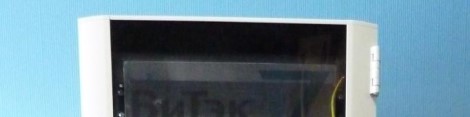

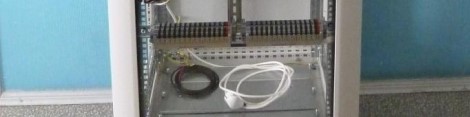

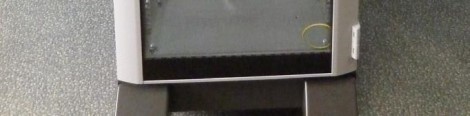

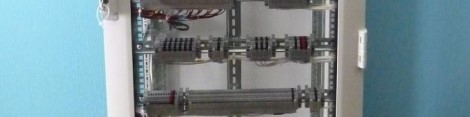

Рисунок 1 - Общий вид
э
лектромонтажного шкафа Рисунок 2 - Внешний вид замка на
дверце электромонтажного шкафа
Программное обеспечение
Метрологически значимым компонентом программного обеспечения (ПО) является
программа «Измерительная станция».
Программа «Измерительная станция» входит в состав ПО нижнего (аппаратного)
уровня и обеспечивает:
опрос ИК системы;
преобразование измеренных данных в физические значения контролируемых параметров с
использованием коэффициентов аппроксимирующих полиномов или индивидуальных
градуировочных характеристик ИК системы, которые определяются в ходе проведения
поверки/калибровки (оцифровка измерительных данных);
Место нанесения знака утверждения типа
Место нанесения знака поверки
Лист № 5
Всего листов 12
вычисление значений расчетных параметров испытаний;
обмен служебной информацией и измерительными данными между компонентами
системы, в том числе с программой верхнего операторского уровня (программа интерфейса
пользователя).
Программа «Измерительная станция» в формате исполняемого файла «startup.rtexe»
устанавливается на промышленный контроллер NI PXI-8840, размещенный в электромонтажном
шкафу, и работает под управлением операционной системы реального времени NI LabVIEW
Real Time.
Обмен служебной информацией и данными между программами нижнего и верхнего
уровней осуществляется по проводной локальной сети Ethernet посредством стандартного
протокола обмена данными TCP IP.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОИзмерительная станция
Номер версии (идентификационный номер) ПО 1.0.0
Цифровой идентификатор ПО090f66d992b404e2b726017667601b0e
Алгоритм вычисления контрольной суммы
исполняемого кодаMD5
Метрологические и технические характеристики
Значение
от 0 до 200
±
2,0
1
от 0 до 200
±
2,0
1
от -30 до +120
±
1,5
1
от 0 до 120
±
1,5
1
от 0 до 250
±
2,0
1
от 0 до 120
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений температуры масла на входе в ВСУ,
°
С
Пределыдопускаемойабсолютнойпогрешностиизмерений
температуры масла на входе в ВСУ,
°
С
Количество ИК
Диапазон измерений температуры масла на выходе из ВСУ,
°
С
Пределыдопускаемойабсолютнойпогрешностиизмерений
температуры масла на выходе из ВСУ,
°
С
Количество ИК
Диапазон измерений температуры топлива на входе в ВСУ,
°
С
Пределыдопускаемойабсолютнойпогрешностиизмерений
температуры топлива на входе в ВСУ,
°
С
Количество ИК
Диапазон измерений температуры топлива на выходе из ВСУ,
°
С
Пределыдопускаемойабсолютнойпогрешностиизмерений
температуры топлива на выходе из ВСУ,
°
С
Количество ИК
Диапазон измерений температуры воздуха за датчиком расхода,
°
С
Пределыдопускаемойабсолютнойпогрешностиизмерений
температуры воздуха за датчиком расхода,
°
С
Количество ИК
Диапазон измерений температуры топлива за теплообменником,
°
С
Пределыдопускаемойабсолютнойпогрешностиизмерений
температуры топлива за теплообменником,
°
С
±
1,5
Лист № 6
Всего листов 12
Значение
1
от 0 до 70
±
0,5
1
от 0 до 70
±
3,5
1
от 0 до 250
±
3,5
1
от 0 до 70
±
1,0
4
от 0 до 200
Продолжение таблицы 2
Наименование характеристики
Количество ИК
Диапазон измерений температуры свободных концов термопар,
°
С
Пределыдопускаемойабсолютнойпогрешностиизмерений
температуры свободных концов термопар,
°
С
Количество ИК
Диапазон измерений температуры воздуха на входе в служебный
компрессор,
°
С
Пределыдопускаемойабсолютнойпогрешностиизмерений
температуры воздуха на входе в служебный компрессор,
°
С
Количество ИК
Диапазонизмеренийтемпературывоздухазаслужебным
компрессором,
°
С
Пределыдопускаемойабсолютнойпогрешностиизмерений
температуры воздуха за служебным компрессором,
°
С
Количество ИК
Диапазон измерений температуры воздуха на входе в ВСУ
(точки 1…4),
°
С
Пределыдопускаемойабсолютнойпогрешностиизмерений
температуры воздуха на входе в ВСУ (точки 1…4),
°
С
Количество ИК
Диапазон измерений температуры (резервный канал),
°
С
Пределыдопускаемойабсолютнойпогрешностиизмерений
температуры (резервный канал),
°
С
Количество ИК
Диапазон измерений давления масла на входе в ВСУ, кПа (кгс/см
2
)
±
2,0
1
от -49 до +49
(от-0,5 до+0,5)
Пределы допускаемой приведенной (к верхнему пределу (ВП))
погрешности измерений давления масла на входе в ВСУ,
%
Количество ИК
Диапазон измерений противодавления масла в магистрали на выходе
из ВСУ, кПа (кгс/см
2
)
±
1,0*
1
от 0 до 98
(от 0 до 1,0)
±
1,0
1
от 0 до 294 (от 0 до 3,0)
Пределы допускаемой приведенной (к ВП) погрешности измерений
противодавления масла в магистрали на выходе из ВСУ, %
Количество ИК
Диапазон измерений давления топлива на входе в ВСУ, кПа (кгс/см
2
)
Пределы допускаемой приведенной (к ВП) погрешности измерений
давления топлива на входе в ВСУ, %
Количество ИК
Диапазон измерений давления топлива на выходе из дозатора ВСУ,
кПа (кгс/см
2
)
±
1,0
1
от 0 до 1569
(от 0 до 16,0)
Пределы допускаемой приведенной (к ВП) погрешности измерений
давления топлива на выходе из дозатора ВСУ, %
Количество ИК
Диапазон измерений противодавления топлива в магистрали на
выходе из ВСУ, кПа (кгс/см
2
)
±
1,0
1
от 0 до 196
(от 0 до 2,0)
Пределы допускаемой приведенной (к ВП) погрешности измерений
противодавления топлива в магистрали на выходе из ВСУ, %
Количество ИК
±
1,0
1
Лист № 7
Всего листов 12
Наименование характеристики
Диапазон измерений статического давления воздуха за служебным
компрессором, кПа (кгс/см
2
)
Значение
от 0 до 490
(от 0 до 5,0)
±
1,0
1
от 0 до 490 (от 0 до 5,0)
Пределы допускаемой приведенной (к ВП) погрешности измерений
статического давления воздуха за служебным компрессором, %
Количество ИК
Диапазонизмеренийдавлениявоздухазадатчикомрасхода, кПа (кгс/см
2
)
Пределы допускаемой приведенной (к ВП) погрешности измерений
давления воздуха за датчиком расхода, %
Количество ИК
Диапазон измерений абсолютного давления воздуха на выходе из
служебного компрессора, кПа (кгс/см
2
)
±
0,3
1
от 98 до 441
(от 1,0 до 4,5)
±
1,0
1
от0 до294 (от 0 до3,0)
±
1,0
1
от 29 до 115
±
1,1
1
от 400 до 900
±
2,0
1
от 4 до 9
±
1,3
1
от 0 до 500
±
0,1
1
от 0 до 500
±
0,1
1
от 0 до 32
±
0,5
1
от 0 до 32
Пределы допускаемой приведенной (к ВП) погрешности измерений
абсолютного давления воздуханавыходеиз служебного компрессора, %
Количество ИК
Диапазон измерений давления (резервный канал), кПа (кгс/см
2
)
Пределы допускаемой приведенной (к ВП) погрешности измерений
давления (резервный канал), %
Количество ИК
Диапазон измерений расхода топлива в камере сгорания ВСУ, л/ч
Пределы допускаемой приведенной (к ВП) погрешности измерений
расхода топлива в камере сгорания ВСУ, %
Количество ИК
Диапазон измерений расхода топлива на входе в ВСУ, л/ч
Пределы допускаемой приведенной (к ВП) погрешности измерений
расхода топлива на входе в ВСУ, %
Количество ИК
Диапазон измерений расхода масла при прокачке через ВСУ, л/мин
Пределы допускаемой приведенной (к ВП) погрешности измерений
расхода масла при прокачке через ВСУ, %
Количество ИК
Диапазон измерений частоты переменного тока агрегата ЭУ-117, Гц
Пределы допускаемой приведенной (к ВП) погрешности измерений
частоты переменного тока агрегата ЭУ-117, %
Количество ИК
Диапазон измерений частоты сигнала датчика расхода воздуха, Гц
Пределы допускаемой приведенной (к ВП) погрешности измерений
частоты сигнала датчика расхода воздуха, %
Количество ИК
Диапазон измерений напряжения постоянного тока на клеммах
электростартера, В
Пределы допускаемой приведенной (к ВП) погрешности измерений
напряжения постоянного тока на клеммах электростартера, %
Количество ИК
Диапазон измерений напряжения постоянного тока источника
питания электростартера, В
Пределы допускаемой приведенной (к ВП) погрешности измерений
напряжения постоянного тока источника питания электростартера, %
Количество ИК
Диапазон измерений напряжения постоянного тока (резервный канал), В
±
0,5
1
от 0 до 32
Лист № 8
Всего листов 12
Значение
±
0,5
1
от 0 до 1000
1,5
1
от 0 до 130
±
0,7
3
от 0 до 100
±
1,0
3
от 0 до 39
Наименование характеристики
Пределы допускаемой приведенной (к ВП) погрешности измерений
напряжения постоянного тока (резервный канал), %
Количество ИК
Диапазон измерений силы постоянного тока в цепи электростартера, А
Пределы допускаемой приведенной (к ВП) погрешности измерений
силы постоянного тока в цепи электростартера, %
Количество ИК
Диапазон измерений напряжения переменного тока на клеммах фаз
А, В, С агрегата ЭУ-117, В
Пределы допускаемой приведенной (к ВП) погрешности измерений
напряженияпеременноготоканаклеммах фаз А, В, С агрегатаЭУ-117, %
Количество ИК
Диапазон измерений переменного тока нагрузки агрегата ЭУ-117
(фазы А, В, С), А
Пределы допускаемой приведенной (к ВП) погрешности измерений
переменного тока нагрузки агрегата ЭУ-117 (фазы А, В, С), %
Количество ИК
Диапазон измерений активной мощности нагрузки агрегата ЭУ-117, кВт
Пределы допускаемой приведенной (к ВП) погрешности измерений
активной мощности нагрузки агрегата ЭУ-117, %
Количество ИК
Длительность интервала времени, с
±
1,3
1
600
Пределыдопускаемойабсолютнойпогрешностиизмерений
длительности интервала времени 600 с, с
±
0,05
Количество ИК 1
_______________
*Для ИК избыточного давления и разрежения погрешность приводится к сумме
верхних пределов измерения избыточного давления и разрежения (без учета знака)
Значение
220
±
22
50
±
2
400
710
610
2100
170
Таблица 3 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В
×
А, не более
Габаритные размеры шкафа системы, мм, не более:
- длина
- ширина
- высота
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды,
о
С
- относительная влажность воздуха при температуре 25
°
С, %, не более
- атмосферное давление, мм рт. ст.
от +10 до +30
80
от 626 до 795
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики
и на переднюю часть электромонтажного шкафа в виде наклейки.
Лист № 9
Всего листов 12
Комплектность средства измерений
ОбозначениеКол-во
1
UPC Smart 750VA1
DGS-1210-101
NI PXI-10311
NI PXI-88401
NI PXI-62201
NI PXI-61431
TB-27061
NI cRIO-90671
NI 92631
NI 94251
NI 93751
NI 94754
SCXI-10011
SCXI-11212
SCXI-11254
SCXI-11261
SCXI-13382
SCXI-13203
SCXI-13272
SHC68-68-EPM1
SCXI-13491
SCMPB041
SCM5B49-052
CB-50 I/O1
NB91
TB-27061
SITOP SMART 120W1
БП12Б-Д.4.4-242
-3
-1
Таблица 4 - Комплектность системы
Наименование
Шкаф электромонтажный в составе:
Источник бесперебойного питания
Сетевой коммутатор
Шасси
Контроллерпод управлениемОС реального времени
16-ти канальное АЦП
8-ми канальное АЦП
Терминальный блок
Шасси с интегрированным контроллером под
управлением ОС реального времени
4-х канальный модуль аналогового вывода
32-х канальный модуль цифрового ввода
16-ти канальный модуль цифрового ввода
8-ми канальный модуль цифрового вывода
Шасси
4-х канальный измерительный усилитель с источником
тока для питания термометров сопротивления
8-ми канальный измерительный усилитель с
нагрузочным резистором для входного сигнала
постоянного тока
8-ми канальный преобразователь частота-напряжение с
изоляцией
Терминальный блок
Терминальный блок
Терминальный блок
68-ми жильный кабель (1 м)
Кабельный адаптер
2-канальная установочная панель для модулей SCM5B
1-канальный изолированный усилитель по напряжению
50-ти контактный коннекторный блок
50-ти жильный ленточный кабель (1 м)
68-ми контактный коннекторный блок
Стабилизирующий источник питания
4-х канальный источник питания
Сетевой кабель Ethernet
Кабель питания
Для установки на испытательный стенд:
1-канальная установочная панель для модулей SCM5B
1-канальный изолированный усилитель по напряжению
Датчик давления
Датчик давления
Датчик давления
SCMPB033
SCM5B40-03D3
Агат-100М-ДИВ-1341-1
(-63…63)кПа-050-К04
Агат-100М-ДИ-1141-1
(0…160)кПа-050-К04
Агат-100М-ДИ-1141-1
(0…400)кПа-050-К04
Лист № 10
Всего листов 12
Набор офисных программ
Продолжение таблицы 4
Наименование
Датчик давления
Датчик давления
Датчик давления
Датчик давления
Датчик давления
ОбозначениеКол-во
Агат-100М-ДИ-1151- 1
(0…1,6)МПа-050-К04
Агат-100М-ДИ-1141-1
(0…250)кПа-050-К04
Агат-100М-ДИ-1141-1
(0…600)кПа-050-К04
Агат-100М-ДА-1041-1
(0…600)кПа-050-К04
Метран-150TG21
(0...1)МПа 2G 2 I A
ТПР4-1-1
1
ТПР7-1-1
1
ТПР9-1-1
1
ТСП, 100П, класс А
6
ТСП, Pt100, класс В
1
ТХК(L), класс 2
6
ТФ1, 100/1А
3
LEM LA25-NP/SP11
3
LEM CV3-500
3
75ШСМ, 1000 А/75 мВ
1
Преобразователь расхода турбинный
Преобразователь расхода турбинный
Преобразователь расхода турбинный
Термометр сопротивления
Термометр сопротивления
Термопара
Трансформатор тока
Датчик тока
Датчик напряжения
Шунт измерительный
Стационарный персональный компьютер в составе:
Системная плата
Процессор
ОЗУ
Жесткий диск
Операционная система
LCD-монитор
Источник бесперебойного питания
Прикладное ПО системы измерительной «Запуск-4»
Паспорт
Руководство по эксплуатации
Методика поверки
ASUS B85M-G
1
Intel Pentium G3260
1
DDR3 8192Мб
1
HDD 1000Гб, SATA III
1
MS Windows 7
1
Professional OEM Rus
Microsoft Office 2010
1
Small Business Edition
OEM Rus
19" DELL (1280
´
1024)
2
Smart UPS
1
01.002-2016.091
АЭ2-880.08.00 ПС1
АЭ2-880.08.00 РЭ1
АЭ2-880.08.00 МП1
Поверка
осуществляется по документу АЭ2-880.08.00 МП «Инструкция. Система измерительная
испытательного стенда вспомогательной силовой установки ВСУ-117 «Запуск-4». Методика
поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 31 января 2017 г.
Основные средства поверки:
- магазин электрического сопротивления Р4831 (рег. № 11326-90);
- компаратор напряжений Р3003 (рег. № 7476-79);
- калибратор давления портативный Метран-501-ПКД-Р (рег. № 22307-09);
- барометр рабочий сетевой БРС-1М-1 (рег. № 13115-91);
- генератор сигналов низкочастотный прецизионный Г3-110 (рег. № 5460-76);
- вольтметр универсальный цифровой GDM-8246 (рег. № 26195-03);
- калибратор универсальный Н4-7 (рег. № 22125-01);
- частотомер универсальный CNT-90 (рег. № 41567-09).
Лист № 11 Trial
листов 12
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на дверцу электромонтажного шкафа в виде наклейки
и в свидетельство о поверки в виде оттиска клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системе измерительной
испытательного стенда вспомогательной силовой установки ВСУ-117 «Запуск-4»
Приказ Федерального агентства по техническому регулированию и метрологии
от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств
измерений электрического сопротивления»
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений
избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений
абсолютного давления в диапазоне от 1 до 1·10
6
Па
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
переменного электрического напряжения до 1000 В в диапазоне частот от 1·10
-2
до 2·10
9
Гц
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений
силы переменного электрического тока от 1
×
10
-8
до 100 А в диапазоне частот от 1
×
10
-1
до 1
×
10
6
Гц
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений
времени и частоты
ГОСТ Р.625-2006 ГСИ. Термометры сопротивления из платины, меди и никеля. Общие
технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования
Изготовитель
Общество с ограниченной ответственностью «Витэк-Автоматика»
(ООО «Витэк-Автоматика»)
Адрес: 198035, г. Санкт-Петербург, наб. р. Фонтанки, д. 170
ИНН 7826047044
Телефон: (812) 575-45-91; телефон/факс: (812) 251-06-01
Е-mail:
Заявитель
Санкт-Петербургское открытое акционерное общество «Красный Октябрь»
(СПб ОАО «Красный Октябрь»)
Адрес: 194100, г. Санкт-Петербург, ул. Политехническая, д. 13-15
Телефон: (812) 380-36-46
Факс: (812) 380-36-36, 380-36-14
Е-mail:
Лист № 12
Всего листов 12
Испытательный центр
Федеральноегосударственноебюджетноеучреждение«Главныйнаучный
метрологический центр» Министерства обороны Российской Федерации
Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, д. 13
Телефон: (495) 583-99-23
Факс: (495) 583-99-48
Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний
средств измерений в целях утверждения типа RA.RU.311314 от 31.08.2015.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 45711-10 | Установки поверочные средств измерений объема и массы | УПМ | ООО "Промсервис", г.Ливны | 1 год | Перейти |
| 73161-18 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "ЛАССЕЛСБЕРГЕР" | Нет данных | АО "РЭС Групп", г.Владимир | 4 года | Перейти |
| 19414-08 | Устройства для измерений углов установки колес автомобилей | ARS64, ARS66, ARS68, ARC76, ARC78, ARN84, ARP99, ART64, ART76, ART84, ART86, ART98 | Фирма "SPACE s.r.l.", Италия | 1 год | Перейти |
| 63287-16 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии подстанции 220 кВ "НПС-8" | Нет данных | ООО "Средневолжская Инжиниринговая Компания" (СВИК), г.Самара | 4 года | Перейти |
| 76156-19 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Эссити" | Нет данных | ООО "ЭнергоПромРесурс", г.Красногорск | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
