Номер госреестра:
68348-17
Наименование СИ:
Спектрометр атомно-абсорбционный
Обозначение типа:
AI1200
Производитель:
Фирма "Aurora Instruments Ltd.", Канада
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 1200-102143
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66939
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометр атомно-абсорбционный AI1200
Назначение средства измерений
Спектрометр атомно-абсорбционный AI1200 (далее - спектрометр), предназначен для
измерений содержания различных элементов в водных растворах, продуктах питания, почвах,
биологических и других объектах в соответствии с аттестованными методиками измерений.
Описание средства измерений
Принцип действия спектрометра основан на спектрально-селективном поглощении
излучения от источника света, проходящего через атомный пар (атомы элементов, находящиеся
в возбуждённом состоянии) исследуемой пробы. Способность к поглощению атомного пара
находится в прямой зависимости от концентрации химического элемента, поступающего
в систему атомизации.
Спектрометр представляет собой стационарный настольный лабораторный прибор.
Атомизация проб проводится в пламенном атомизаторе и в зависимости от анализируемых
элементов, используется пламя: «ацетилен - воздух», «ацетилен - закись азота». Оптическая
система спектрометра базируется на монохроматоре с дифракционной решеткой по схеме
Черни-Тернера. В качестве источника используются лампы с полым катодом, которые
устанавливаются в поворотную турель на 5 позиций. Поворот дифракционной решетки
монохроматора и установка необходимой лампы осуществляется с помощью компьютера
специальными приводами. Детектор обеспечивает регистрацию интенсивности излучения.
Конструктивно спектрометр выполнен в виде настольного прибора с отдельно
устанавливаемым компьютером.
Спектрометр управляется от внешнего управляющего компьютера, подключаемого через
интерфейс RS 232.
Внешний вид спектрометра, с указанием места пломбировки, нанесения знака
утверждения типа и поверки приведён на рисунках 1 и 2
.

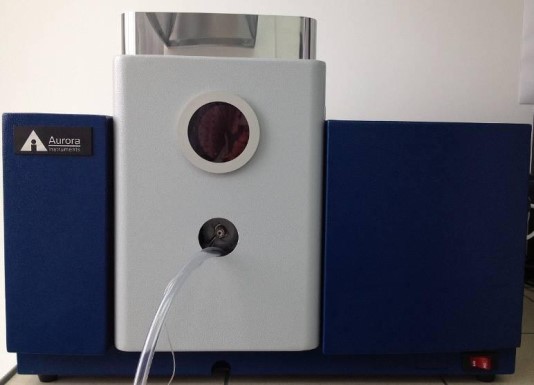

Рисунок 1 - Внешний вид спектрометра
Вид спереди
Место нанесения
знака поверки
Лист № 2
Всего листов 5

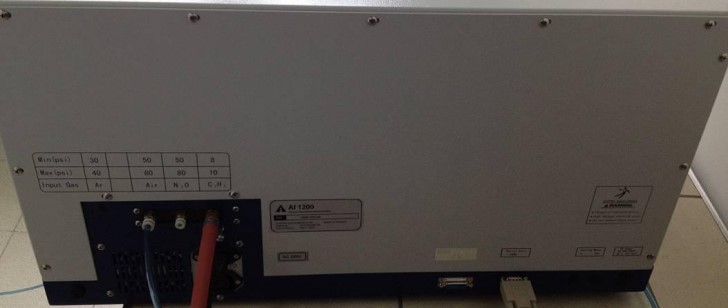

Рисунок 2 - Внешний вид спектрометра
Вид сзади
Программное обеспечение
Управление процессом измерения и обработки выходной информации в спектрометре
осуществляется через компьютер с помощью специального программного обеспечения.
Программным образом осуществляется настройка спектрометра, построение градуировочных
зависимостей на основе анализа стандартных образцов, оптимизация параметров спектрометра,
управление его работой, обработка информации, печать и запоминание результатов анализа.
На компьютере, через который осуществляется управление процессом измерений и
обработки выходной информации в атомно-абсорбционном спектрометре, используется
компьютерная программа AA Spectrometer Control Program. Программное обеспечение,
является защищенным, при входе в программное обеспечение необходимо ввести логин
и пароль. Никакие изменения кода программы невозможны.
Идентификационные данные метрологически значимой части программного обеспечения
указаны в таблице 1.
V 3.0.0.48
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование программного обеспечения
Значение
AA Spectrometer Control
Program
Номер версии (идентификационный номер)
программного обеспечения
Цифровой идентификатор программного обеспечения
Алгоритм вычисления контрольной суммы исполняемого кода
3A0EC7E0
CRC 32
Метрологически значимая часть ПО атомно-абсорбционного спектрометра и измеренные
данныезащищеныспомощьюспециальныхсредствзащитыотпреднамеренных
и непреднамеренных изменений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует уровню «средний» по Р 50.2.077-2014.
Место нанесения
знака утверждения
типа
Пломбировка от
несанкциониро-
ванного доступа
Лист № 3
Всего листов 5
Метрологические и технические характеристики
представлены в таблице 2 и 3.
3,0
Значение характеристики
от 185 до 900
30
140
50
20
80
20
Таблица 2 - Метрологические характеристики спектрометра
Наименование характеристики
Спектральный диапазон, нм
Характеристические концентрации (чувствительность), мкг/дм
3
,
не более:
для Zn (на λ = 213,9 нм)
для Co (на λ = 240,7 нм)
для Cu (на λ = 324,8 нм)
Предел обнаружения элементов (по критерию 3σ) мкг/дм
3
,
не более:
для Zn (на λ = 213,9 нм)
для Co (на λ = 240,7 нм)
для Cu (на λ = 324,8 нм)
Предел допускаемого относительного среднеквадратического
отклонения (ОСКО) случайной составляющей погрешности
при измерении концентрации, %
от +15 до +25
- относительная влажность (при температуре +25
°
C), %, не более
Значение характеристики
100
100
700 × 550 × 500
Таблица 3 - Технические характеристики спектрометра
Наименование характеристики
Потребляемая мощность, В·А, не более
Масса, кг, не более
Габаритные размеры, мм, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха,
°
C
- атмосферное давление, кПа
60
от 84,0 до 106,7
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации печатным способом и на заднюю
панель спектрометра в виде наклейки.
Комплектность средства измерений
Комплект поставки представлен в таблице 4.
Таблица 4 - Комплект поставки
Наименование
Атомно-абсорбционный спектрометр AI1200
Программное обеспечение AA Spectrometer Control Program
Пламенный атомизатор
Дейтериевая лампа
Набор ламп с полым катодом
Руководство по эксплуатации
Методика поверки
Кол-во, шт
1
1
1
1
1
1
1
Лист № 4
Всего листов 5
Поверка
осуществляется по документу МП-671-1704-2017 «Инструкция. Атомно-абсорбционный
спектрометр AI1200. Методика поверки», утвержденномуФГУП «ВНИИФТРИ» 26 апреля 2017 г.
Основные средства поверки:
- стандартный образец состава водного раствора ионов Na (ГСО 8062-94);
- стандартный образец состава водного раствора ионов K (ГСО 8092-94);
- стандартный образец состава водного раствора ионов Cu (ГСО 7836-2000);
- стандартный образец состава водного раствора ионов Zn (ГСО 7837-2000);
- стандартный образец состава водного раствора ионов Co (ГСО 7880-2001).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого атомно-абсорбционного спектрометра с требуемой
точностью.
Знак поверки представляет собой наклейку и наносится на свидетельство о поверке
или на корпус спектрометра методом наклеивания, как показано на рисунке 1.
Сведения о методиках (методах) измерений
ГОСТ 31651-2012 «Средства лекарственные для животных, корма, кормовые добавки.
Определение массовой доли селена методом атомно-абсорбционной спектрометрии».
ГОСТ 31650-2012 «Средства лекарственные для животных, корма и кормовые добавки.
Определение массовой доли ртути методом атомно-абсорбционной спектрометрии».
ГОСТР53218-2008«Удобренияорганические.Атомно-абсорбционныйметод
определения содержания тяжелых металлов».
ГОСТ Р 53100-2008 «Средства лекарственные для животных, корма, кормовые добавки.
Определение массовой доли кадмия и свинца методом атомно-абсорбционной спектрометрии».
ГОСТ Р 53101-2008 «Средства лекарственные для животных, корма, кормовые добавки.
Определение массовой доли мышьяка методом атомно-абсорбционной спектрометрии».
Нормативные и технические документы, устанавливающие требования к спектрометру
атомно-абсорбционному AI1200
Техническая документация фирмы-изготовителя
Изготовитель
Фирма «Aurora Instruments Ltd», Канада
1001 East Pender Street, Vancouver, BC V6A 1W2 Canada
Phone: (604) 215-8700 | Fax: (604) 215-9700
E-mail:
Заявитель
Федеральное государственное бюджетное учреждение «Информационно-методический
центр по экспертизе, учету и анализу обращения средств медицинского применения»
Росздравнадзора (ФГБУ «ИМЦЭУАОСМП» Росздравнадзора)
ИНН 7734223028
Адрес: 109074, г. Москва, Славянская площадь, д. 4, стр. 1
Тел/факс. (495) 698-41-01, (495) 698-41-01
E-mail:
Лист № 5
Всего листов 5
Испытательный центр
Федеральное государственное учреждение «Всероссийский научно-исследовательский
институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий
поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Тел./факс (495) 526-63-00
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
