ГРСИ 68336-17: Источники микропотоков газов и паров ИМ-ГП. Поверка

Приложение к свидетельству № 66927

об утверждении типа средств измерений

Лист № 1

Trial листов 17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Источники микропотоков газов и паров ИМ-ГП

Назначение средства измерений

Источники микропотоков газов и паров ИМ-ГП (далее - ИМ-) в комплекте

с термодиффузионными генераторами газовых смесей предназначены для передачи единицы

массовой концентрации компонента в газовых средах рабочим эталонам2-го разряда

и рабочим средствам измерений в соответствии с ГОСТ 8.578-2014 «ГСИ. Государственная

поверочная схема для средств измерений содержания компонентов в газовых средах».

Источники микропотоков газов и паров ИМ-ГП являются мерами 1-го разряда

в соответствии с ГОСТ 8.578-2014.

Описание средства измерений

Принцип действия - термодиффузионный.

ИМ представляют собой сосуды с проницаемыми стенками, заполненные чистым

веществом (жидкостью, твердым веществом или сжиженным газом). Производительность ИМ

(масса вещества, диффундируемого из источника микропотоков в единицу времени) зависит от

природы вещества, которым заполнен ИМ, а также от геометрических размеров, температуры и

материала стенок сосуда. При обдувании газом-разбавителем вещество диффундирует в поток

газа с постоянной скоростью.

Массовая концентрация компонента в газовой смеси (С в мг/м

3

), получаемой с помощью

генератора в комплекте с ИМ рассчитывается по формуле С=G/Q, где G - значение производи-

тельности ИМ, приведенное в паспорте, мкг/мин; Q - значение объемного расхода газа-разбавителя,

задаваемое на генераторе, дм

3

/мин.

ИМ различаются веществом, температурой применения и конструктивным исполнением.

В зависимости от количества номинальных значений температуры и соответствующих

значений производительности ИМ относятся к однозначным или многозначным ИМ.

Конструктивно ИМ могут быть выполнены в виде фторопластовой трубки, ампулы,

металлического или стеклянного резервуара с фторопластовой насадкой, металлического

резервуара с внутренней газопроницаемой трубкой или полиэтиленовой пипетки.

Общий вид ИМ представлен на рисунке 1.

Пломбирование ИМ не предусмотрено.

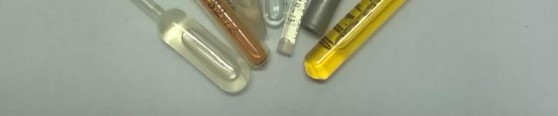

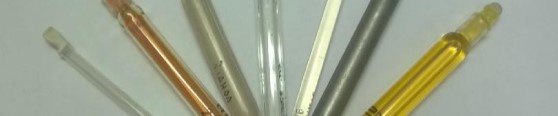

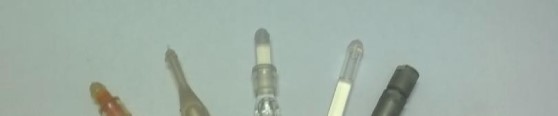

Рисунок 1 - Общий вид источников микропотоков газов и паров ИМ

различных конструктивных исполнений

Лист № 2

Всего листов 17

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

1 Диапазоны производительности ИМ, номинальное значение температуры (Т

н

, ºС)

и температурный коэффициент (α, град

-1

), метрологические характеристики приведены

в таблицах 1-3.

Номер

конструкторского

документа

ИМ-ГП-06 -М - А2

Аммиак

NH

3

ИМ-ГП-07 - М -А2

Этилмеркаптан

C

2

H

5

SH

ИМ-ГП-08 - М - Г1

ИМ-ГП-09 - М- А2

ИМ-ГП-10 - М - Б

ИМ-ГП-11 - М- А2

ИМ-ГП-12 - М - Б

Ацетон

CH

3

COOH

3

ИМ-ГП-13 - М - Б

Таблица 1 - Метрологические характеристики ИМ

Условное

обозначениеВещество

ИМ

Т , ºС

Конструк-Диапазон

тивное производи-

α,

н

исполне-тельности

град

-1

ние ИМ ИМ, мкг/мин

ИМ-ГП-00- М- Г1 Диоксид азота NO

2

30,0 Г1 от 0,2 до 3

35,0 Г1 от 0,5 до 4

0,032ШДЕК.418319.011

0,032 ШДЕК.418319.011-01

ИМ-ГП-01 - О - Г2 Диоксид азота NO

2

ИМ-ГП-03 - М- А2

Сероводород

2

H S

0,029 ШДЕК.418319.011-02

SO

ИМ-ГП-05- М - А2

Диоксид серы

2

30,0Г2от 3 до 6

30,0А2 от 0,7 до 3

35,0А2от 2 до 4

30,0А2 от 0,5 до 6

35,0А2от 5 до 9

40,0А2 от 5 до 12

0,029 ШДЕК.418319.011-03

30,0А2от 0,6 до 4

35,0А2от 3 до 70,032 ШДЕК.418319.011-04

40,0А2от 2 до 7

60,0 А2

70,0 А2

80,0 А2

100,0 А2

120,0 А2

от 0,1 до 1

от 0,5 до 2

от 1 до 80,032 ШДЕК.418319.011-05

от 2 до 20

от 10 до 35

от 0,2 до 3

от 0,5 до 5

0,032 ШДЕК.418319.011-06

от 3 до 10

от 2 до 6

от 10 до 15

0,032 ШДЕК.418319.011-07

от 0,6 до 3

0,032 ШДЕК.418319.011-159

Хлор 30,0 Г1

Cl

2

35,0 Г1

Хлор 30,0 А2

Cl

2

35,0 А2

Акрилонитрил 80,0 Б

CH

3

CHCN 90,0 Б

50,0 А2

60,0 А2

Ацетон 70,0 А2

CH

3

COOH

3

80,0 А2

90,0 А2

100,0А2

от 0,7 до 5

от 4 до 10

от 10 до 20

от 0,1 до 0.2

от 0,1 до 1

от 0,7 до 5

0,032 ШДЕК.418319.011-08

80,0Бот 4 до 9

90,0Бот 9 до 12 0,032 ШДЕК.418319.011-09

100,0Б от 12 до 20

Ацетонитрил 80,0 Б

CH

3

CN 100,0 Б

от 1 до 4

от 4 до 10

0,032 ШДЕК.418319.011-112

Лист № 3

Всего листов 17

Номер

конструкторского

документа

ИМ-ГП-14 - М- А2

ШДЕК.418319.011-10

ИМ-ГП-15 - М - Б

Бензол

C

6

H

6

ИМ-ГП-16 - М - А2

ШДЕК.418319.011-12

ИМ-ГП-17 - М - Б

Бутанол

C

3

H

7

CH

2

OH

ИМ-ГП-18 - М- А2

Бутилацетат

CH

3

COOC

4

H

9

ИМ-ГП-19 - М - Б

Бутилацетат

CH

3

COOC

4

H

9

ИМ-ГП-20 - 0 - Б

Бутилмеркаптан

C

4

H

9

SH

ИМ-ГП-21 - М - Б

ИМ-ГП-22 - М- А2

Гексан

C

6

H

14

ИМ-ГП-24 - М -А2

ШДЕК.418319.011-18

Условное

обозначениеВещество

ИМ

Т , ºС

Конструк-Диапазон

тивное производи-

α,

н

исполне-тельности

град

-1

ние ИМ ИМ, мкг/мин

50,0

60,0

Бензол 70,0

C

6

H

6

80,0

90,0

100,0

А2от 0,1 до 0,5

А2от 0,1 до 1,5

А2 от 0,1 до 2

А2 от 0,1 до 5

А2 от 4 до 15

А2 от 15 до 30

0,032

80,0Бот 2 до 8

90,0Бот 8 до 20 0,032 ШДЕК.418319.011-11

100,0Б от 20 до 30

80,0

Бутанол90,0

C

3

H

7

CH

2

OH 100,0

120,0

А2от 0,1 до 0,6

А2 от 0,5 до 2

А2 от 0,5 до 4

А2 от 4 до 10

0,032

0,032 ШДЕК.418319.011-13

0,032 ШДЕК.418319.011-14

100,0Б

110,0Б

120,0Б

70,0 А2

80,0 А2

100,0 А2

110,0 А2

120,0 А2

90,0Б

100,0Б

105,0Б

110,0Б

120,0Б

от 1 до 3

от 3 до 7

от 7 до 10

от 0,1 до 1

от 0,1 до 3

от 2 до 4

от 4 до 10

от 10 до 20

от 1 до 5

от 5 до 7

от 7 до 10

от 10 до 15

от 15 до 25

0,032 ШДЕК.418319.011-15

0,032 ШДЕК.418319.001-113

Винилхлорид

CH

2

CHCl

0,032 ШДЕК.418319.011-160

100,0 Б

105,0 Б

110,0 Б

35,0 Б

40,0 Б

60,0 А2

80,0 А2

90,0 А2

100,0 А2

110,0 А2

от 4 до 6

от 5 до 10

от 10 до 15

от 0,5 до 2

от 1 до 5

от 0,1 до 1

от 0,3 до 4

от 2 до 6

от 6 до 10

от 10 до 30

0,032 ШДЕК.418319.011-16

Гексан

C

6

H

14

ИМ-ГП-23 - М - Б

80,0 Б от 1 до 5

90,0 Б от 5 до 8

95,0Бот 8 до 12 0,032 ШДЕК.418319.011-17

100,0Б от 12 до 16

110,0Бот 16 до 30

80,0

Декан90,0

C

10

H

22

110,0

120,0

А2от 0,1 до 0,4

А2 от 0,1 до 2

А2 от 2 до 8

А2 от 4 до 16

0,032

Лист № 4

Всего листов 17

Номер

конструкторского

документа

ИМ-ГП-25 - О - Б

от 4 до 6

ИМ-ГП-26 - М- А2

Дихлорэтан

C

2

H

4

Cl

2

ИМ-ГП-27 - М - Б

Дихлорэтан

C

2

H

4

Cl

2

ИМ-ГП-28 - М -А2

Изопропанол

CH

3

CHOHCH

3

ИМ-ГП-29 - М - Б

Изопропанол

CH

3

CHOHCH

3

ИМ-ГП-30 - М- А2

о - ксилол

C

6

H

4

(CH

3

)

2

ИМ-ГП-31 - М - Б

о - ксилол

C

6

H

4

(CH

3

)

2

ИМ-ГП-32 - М- А2

м - ксилол

C

6

H

4

(CH

3

)

2

ИМ-ГП-33 - М - Б

м - ксилол

C

6

H

4

(CH

3

)

2

ИМ-ГП-34 - М- А2

п - ксилол

C

6

H

4

(CH

3

)

2

ИМ-ГП-35 - М - Б

п - ксилол

C

6

H

4

(CH

3

)

2

Условное

обозначениеВещество

ИМ

Т , ºС

Конструк-Диапазон

тивное производи-

α,

н

исполне-тельности

град

-1

ние ИМ ИМ, мкг/мин

Декан

C

10

H

22

120,0Б

0,032 ШДЕК.418319.011-19

0,032 ШДЕК.418319.011-20

0,032 ШДЕК.418319.011-21

0,032 ШДЕК.418319.011-22

0,032 ШДЕК.418319.011-23

0,032 ШДЕК.418319.011-24

0,032 ШДЕК.418319.011-25

0,032 ШДЕК.418319.011-26

0,032 ШДЕК.418319.011-27

0,032 ШДЕК.418319.011-28

80,0 А2

90,0 А2

100,0 А2

110,0 А2

70,0 Б

75,0 Б

80,0 Б

90,0 Б

100,0 Б

110,0 Б

80,0 А2

90,0 А2

100,0 А2

110,0 А2

90,0Б

100,0Б

110,0Б

120,0Б

80,0 А2

90,0 А2

100,0 А2

110,0 А2

90,0Б

100,0Б

110,0Б

120,0Б

80,0 А2

90,0 А2

100,0 А2

120,0 А2

90,0Б

100,0Б

110,0Б

120,0Б

70,0 А2

80,0 А2

90,0 А2

100,0 А2

120,0 А2

80,0 Б

90,0 Б

100,0 Б

110,0 Б

120,0 Б

от 0,5 до 5

от 3 до 6

от 6 до 10

от 10 до 30

от 1,5 до 2

от 2 до 4

от 4 до 6

от 6 до 10

от 10 до 20

от 20 до 30

от 0,5 до 1

от 0,1 до 2

от 0,5 до 5

от 5 до 15

от 1 до 2

от 2 до 3

от 3 до 5

от 5 до 15

от 0,1 до 2

от 0,5 до 6

от 2 до 7

от 7 до 30

от 1 до 3

от 3 до 7

от 7 до 17

от 17 до 30

от 0,1 до 2

от 0,5 до 8

от 2 до 7

от 7 до 30

от 1 до 3

от 3 до 9

от 9 до 20

от 20 до 35

от 0,1 до 1

от 0,2 до 4

от 2 до 6

от 2 до 7

от 7 до 30

от 1 до 2

от 2 до 6

от 4 до 13

от 13 до 30

от 20 до 40

0,032 ШДЕК.418319.011-29

Лист № 5

Всего листов 17

Номер

конструкторского

документа

ИМ-ГП-36 - М -А2

Метанол

CH

3

OH

ИМ-ГП-37 - М - Б

Метанол

CH

3

OH

ИМ-ГП-38 - М- А2

ШДЕК.418319.011-32

ИМ-ГП-40 - М - Б

ИМ-ГП-41 - М - А2

Сероуглерод

CS

2

ИМ-ГП-42 - М - Б

ИМ-ГП-43 - М -А2

Тетрахлорэтилен

C

2

Cl

4

ИМ-ГП-44 - М - Б

Тетрахлорэтилен

C

2

Cl

4

ИМ-ГП-45 - М -А2

Толуол

C

6

H

5

CH

3

ШДЕК.418319.011-38

ИМ-ГП-46 - М - Б

Толуол

C

6

H

5

CH

3

ИМ-ГП-47 - М - А2

Трихлорэтилен

C

2

HCl

3

Условное

обозначениеВещество

ИМ

Т , ºС

Конструк-Диапазон

тивное производи-

α,

н

исполне-тельности

град

-1

ние ИМ ИМ, мкг/мин

0,032 ШДЕК.418319.011-30

60,0 А2

70,0 А2

80,0 А2

90,0 А2

100,0 А2

110,0 А2

80,0 Б

90,0 Б

100,0 Б

110,0 Б

от 0,1 до 2

от 0,1 до 4

от 0,3 до 4

от 2 до 6

от 6 до 10

от 10 до 20

от 1 до 5

от 5 до 10

от 10 до 20

от 13 до 26

0,032 ШДЕК.418319.011-31

30,0

35,0

Метилмеркаптан 40,0

CH

3

SH 50,0

60,0

70,0

А2от 0,1 до 0,2

А2от 0,1 до 0,5

А2 от 0,1 до 2

А2 от 2 до 5

А2 от 1 до 7

А2 от 7 до 14

0,032

ИМ-ГП-39 -О-Г2

30

Г2от 10 до 20

0,032 ШДЕК.418319.011-33

Сероокись

углерода

COS

Метилметакрилат

CH

2

CHOHCH

3

0,032ШДЕК.418319.011-161

0,032 ШДЕК.418319.011-34

Сероуглерод

CS

2

0,032 ШДЕК.418319.011-35

60,0Бот 0,2 до 1

70,0Б от 1 до 5

40,0 А2 от 0,15 до 3

60,0 А2 от 2 до 10

80,0 А2 от 10 до 15

60,0Б от 2 до 10

70,0Б от 10 до 15

70,0 А2от 0,1 до 1

80,0 А2от 0,6 до 8

90,0 А2 от 8 до 15

0,032 ШДЕК.418319.011-36

80,0Бот 2 до 8

90,0Бот 8 до 15 0,032 ШДЕК.418319.011-37

100,0Б от 15 до 30

60,0 А2

70,0 А2

80,0 А2

90,0 А2

100,0 А2

120,0 А2

от 0,1 до 0,8

от 0,1 до 2

от 0,2 до 3

от 1 до 6

от 2 до 7

от 7 до 30

0,032

0,032 ШДЕК.418319.011-39

80,0Бот 1 до 2

90,0Б от 2 до 10

100,0 Б от 10 до 20

110,0 Б от 15 до 30

60,0 А2 от 0,1 до 1

70,0 А2 от 1 до 7

80,0 А2 от 7 до 15

0,032 ШДЕК.418319.011-40

Лист № 6

Всего листов 17

Номер

конструкторского

документа

ИМ-ГП-48 - М - Б

ИМ-ГП-49 - М - Б

ИМ-ГП- 50- М -А2

ИМ-ГП-51 - М - Б

Хлористый

метилен CH

2

Cl

2

ИМ5-ГП-52 - М - Б

ИМ-ГП-53 - М -А2

Хлороформ

CHCl

3

ИМ-ГП-54 - М - Б

Хлороформ

CHCl

3

ИМ-ГП-55 - М -А2

Циклогексан

C

6

H

12

ИМ-ГП-56 - М - Б

Циклогексан

C

6

H

12

ИМ-ГП-57 - М - Б

ИМ-ГП-58 - М -А2

Циклогексанон

C

6

H

10

O

ШДЕК.418319.011-49

ШДЕК.418319.001-50

Условное

обозначениеВещество

ИМ

Т , ºС

Конструк-Диапазон

тивное производи-

α,

н

исполне-тельности

град

-1

ние ИМ ИМ, мкг/мин

60,0

Трихлорэтилен70,0

C

2

HCl

3

80,0

90,0

Бот 1 до 4

Бот 4 до 8

Б от 8 до 20

Б от 20 до 32

0,032 ШДЕК.418319.011-41

0,032 ШДЕК.418319.011-114

Хлорбензол

C

6

H

5

Cl

Хлористый

метилен

CH

2

Cl

2

0,032 ШДЕК.418319.011-42

90Бот 1 до 2

100,0Б от 2 до 10

50,0А2от 0,5 до 2

60,0А2 от 2 до 4

70,0А2 от 4 до 8

50,0 Бот 0,5 до 2

60,0 Б от 2 до 6

70,0 Б от 6 до 12

0,032 ШДЕК.418319.011-43

Хлористый этил

C

2

H

5

Cl

от 2 до 15

от 0,3 до 2

0,032 ШДЕК.418319.011-115

40,0Б

50,0Б

50,0 А2

60,0 А2

70,0 А2

80,0 А2

90,0 А2

от 0,1 до 0,5

от 0,2 до 1

от 1 до 40,032 ШДЕК.418319.011-44

от 3 до 8

от 8 до 15

0,032 ШДЕК.418319.011-45

0,032 ШДЕК.418319.011-46

60,0Б

70,0Б

80,0Б

80,0 А2

100,0 А2

110,0 А2

90,0 Б

100,0Б

110,0Б

120,0Б

от 1 до 3

от 3 до 6

от 6 до 15

от 0,1 до 2

от 2 до 12

от 10 до 20

от 1 до 2

от 2 до 6

от 6 до 20

от 20 до 30

0,032 ШДЕК.418319.011-47

Циклогексанол

C

6

H

11

OH

0,032 ШДЕК.418319.011-116

110,0Б

120,0Б

100,0 А2

110,0 А2

120,0 А2

от 0,5 до 1

от 1 до 3

от 0,1 до 3

от 3 до 6

от 6 до 13

0,032 ШДЕК.418319.011-48

C H O120,0

0,032

CCl

70,0

ИМ-ГП

-

59 -

М - Б

Циклогексанон100,0

6

10

Четыреххлористый

60,0

ИМ-ГП-60 - М -А2углерод

80,0

4

100,0

Б от 1 до 3

Б от 3 до 9

А2от 0,1 до 0,5

А2 от 0,5 до 2

А2 от 1 до 5

А2 от 5 до 30

0,032

CCl

80,0

Четыреххлористый

70,0

ИМ-ГП-61 - М - Буглерод

90,0

4

100,0

Бот 1 до 3

Бот 3 до 6

Б от 6 до 20

Б от 20 до 30

0,032 ШДЕК.418319.011-51

Лист № 7

Всего листов 17

Номер

конструкторского

документа

ИМ-ГП-62 - М -А2

ИМ-ГП-63 - М - Б

ИМ-ГП-64 - М -А2

ШДЕК.418319.011-54

ИМ-ГП-65 - М - Б

ИМ-ГП-66 - М -А2

ШДЕК.418319.011-56

ИМ-ГП-67 - М - Б

Этилбензол

C

6

H

5

C

2

H

5

ИМ-ГП-69 - М - Б

Б

ИМ-ГП-70 - О - Б

Б

ИМ-ГП-71 - М - Б

ИМ-ГП-72 - М - Б

Пропилмеркаптан

CH

3

(CH

2

)

2

SH

Условное

обозначениеВещество

ИМ

Т , ºС

Конструк-Диапазон

тивное производи-

α,

н

исполне-тельности

град

-1

ние ИМ ИМ, мкг/мин

0,032 ШДЕК.418319.011-52

80,0А2

Этанол90,0А2

C

2

H

5

OH 100,0 А2

120,0 А2

90,0Б

Этанол100,0Б

C

2

H

5

OH 110,0 Б

120,0 Б

от 0,1 до 2

от 2 до 5

от 5 до 7

от 7 до 20

от 3 до 4

от 4 до 10

от 10 до 20

от 20 до 26

0,032 ШДЕК.418319.011-53

60,0

Этилацетат80,0

CH

3

COOC

2

H

5

90,0

100,0

А2от 0,1 до 0,7

А2 от 0,7 до 4

А2 от 3 до 7

А2 от 7 до 10

0,032

70,0Б

Этилацетат80,0Б

CH

3

COOC

2

H

5

90,0 Б

100,0 Б

от 1 до 3

от 3 до 6

от 6 до 15

от 15 до 30

0,032 ШДЕК.418319.011-55

70,0

Этилбензол80,0

C

6

H

5

C

2

H

5

90,0

100,0

А2от 0,1 до 0,5

А2 от 0,1 до 2

А2 от 2 до 5

А2 от 5 до 10

0,032

80,0 Б от 1 до 2

90,0 Б от 2 до 5

100,0Бот 5 до 11 0,032 ШДЕК.418319.011-57

110,0Б от 11 до 20

120,0Бот 20 до 30

C H CH(CH )

Кумол

ИМ-ГП-68 - О - А2

(изопропилбензол)

120,0А2от 2 до 80,032 ШДЕК.418319.011-58

6

53

2

Кумол

120,0

от 1 до 1 5

от 1,5 до

,

8

0,032 ШДЕК.418319.011-59

от 0,3 до 0,7 0,032 ШДЕК.418319.011-162

(изопропилбензол)

100,0

C

6

H

5

CH(CH

3

)

2

Псевдокумол

(1, 2, 4 триметил- 100,0

бензол C

6

H

5

(CH

3

)

3

60,0

Стирол80,0

C

6

H

5

С

2

Н

3

90,0

100,0

Б

от 2 до 3

от 3 до 5

от 0,1 до 0,5

от 0,5 до 2

0,032 ШДЕК.418319.011-163

80,0Бот 1 до 3

90,0Бот 3 до 70,032 ШДЕК.418319.011-117

100,0Б от 7 до 15

Лист № 8

Всего листов 17

Номер

конструкторского

документа

ИМ-ГП-73 - М -А2

Пропилмеркаптан

CH

3

(CH

2

)

2

SH

ШДЕК.418319.011-60

ИМ-ГП-74 - М - Б

ШДЕК.418319.011-61

ИМ-ГП-75 -О- А2

Диметилсульфид

(CH

3

)

2

S

ШДЕК.418319.011-62

ИМ-ГП-76 - М - Б

ИМ-ГП-77 - М - А2

ИМ-ГП-78 - О - Б

ИМ-ГП-79 - М - Б

ИМ-ГП-80 - О - Б

ИМ-ГП-81 - М - А2

ИМ-ГП-82 - М - Б

ИМ-ГП-83 - М - А2

ИМ-ГП-84 - М - Б

ИМ-ГП-85 - М - А2

ИМ-ГП-86 - М - Б

ИМ-ГП-87 - М - А2

Условное

обозначениеВещество

ИМ

Т , ºС

Конструк-Диапазон

тивное производи-

α,

н

исполне-тельности

град

-1

ние ИМ ИМ, мкг/мин

Диметилсульфид

(CH

3

)

2

S

0,032

50,0А2от 0,05 до 0,1

60,0А2 от 0,1 до 0,5

70,0А2от 0,5 до 1,5 0,032

80,0А2 от 1,5 до 5

90,0А2от 5 до 10

70,0 Б от 1 до 3

80,0 Б от 3 до 7

50,0А2 от 0,1 до 0,5

60,0А2от 0,1 до 1 0,032

70,0А2от 0,3 до 6

100,0 Б

110,0 Б

от 2 до 5

от 5 до 12

0,032 ШДЕК.418319.011-63

70,0 А2

90,0 А2

100,0 А2

от 0,15 до 0,6

от 0,6 до 5 0,032 ШДЕК.418319.011-64

от 1 до 5

100,0Б

от 0,8 до 1,2 0,032 ШДЕК.418319.011-164

90,0 Б

100,0 Б

от 0,1 до 1

от 0,2 до 5

0,032 ШДЕК.418319.011-165

Диметилдисуль-

фид

(СH

3

)

2

S

2

Диметилдисуль-

фид

(СH

3

)

2

S

2

Бензонитрил

C

6

H

5

CN

Моноэтанол-

амин

NH

2

(CH

2

)

2

OH

1,2 дихлорэти-

лен

CHCl == CHCl

55,0Б

от 1,2 до 1,6 0,032 ШДЕК.418319.011-166

0,032 ШДЕК.418319.011-65

0,032 ШДЕК.418319.011-66

Пентан 80,0 А2

C

5

H

12

90,0 А2

Пентан 80,0 Б

C

5

H

12

90,0 Б

80,0А2

Гептан90,0А2

C

7

H

16

110,0 А2

120,0 А2

от 0,5 до 2

от 2 до 15

от 2,5 до 4

от 4 до 16

от 0,1 до 3

от 2 до 6

от 6 до 15

от 15 до 30

0,032 ШДЕК.418319.011-67

0,032 ШДЕК.418319.011-68

0,032 ШДЕК.418319.011-69

0,032 ШДЕК.418319.011-70

Гептан 110,0 Б

C

7

H

16

120,0 Б

80,0А2

Октан90,0А2

C

8

H

18

100,0А2

110,0А2

Октан110,0 Б

C

8

H

18

120,0 Б

80,0А2

Нонан100,0А2

C

9

H

20

110,0 А2

120,0 А2

от 10 до 15

от 15 до 30

от 0,5 до 2

от 0,5 до 5

от 2 до 10

от 8 до 15

от 2 до 10

от 8 до 25

от 0,1 до 1

от 1 до 2

от 2 до 5

от 5 до 12

0,032 ШДЕК.418319.011-71

Лист № 9

Всего листов 17

Номер

конструкторского

документа

ИМ-ГП-88 - М - Б

ШДЕК.418319.011-72

ИМ-ГП-89 - М - А2

Фенол

C

6

H

5

OH

ШДЕК.418319.011-73

ИМ-ГП-90 - М - Б

Метилэтилкетон

CH

3

COCH

2

CH

3

ИМ-ГП-91 - О - Б

ИМ-ГП-92 - М - Б

Условное

обозначениеВещество

ИМ

Т , ºС

Конструк-Диапазон

тивное производи-

α,

н

исполне-тельности

град

-1

ние ИМ ИМ, мкг/мин

Нонан

C

9

H

20

0,032

110,0 Б

120,0 Б

80,0А2

100,0А2

110,0А2

120,0А2

от 1 до 5

от 5 до 15

от 0,1 до 0,2

от 0,1 до 3

от 1 до 5

от 5 до 15

0,032

80,0 Б

90,0 Б

100,0 Б

от 0,8 до 1,6

от 1,6 до 5 0,032 ШДЕК.418319.011-167

от 5 до 20

60,0Б

от 0,8 до 1,5 0,032 ШДЕК.418319.011-168

100,0 Б

120,0 Б

от 1 до 7

от 0,5 до 1,5

0,032 ШДЕК.418319.011-74

ИМ-ГП-93 - О - А2

120,0А2

от 1 до 70,032 ШДЕК.418319.011-75

ИМ-ГП-94 - М- А2

80,0 А2

90,0 А2

от 0,1 до 1

от 0,5 до 2,7

0,032 ШДЕК.418319.011-76

ИМ-ГП-95 - О - А2

120,0А2

от 4 до 70,032 ШДЕК.418319.011-77

ИМ-ГП-96 - О - Б

120,0Б

от 4 до 70,032 ШДЕК.418319.011-78

ИМ-ГП-97 - м - А2

от 1 до 12

от 0,5 до 2

0,032 ШДЕК.418319.011-79

ИМ-ГП-98 - м- А2

100,0А2

120,0А2

110,0А2

120,0А2

от 0,5 до 5

от 0,1 до 0,5

0,032 ШДЕК.418319.011-80

ИМ-ГП-99 - О - Б

120,0Б

от 1 до 20,032 ШДЕК.418319.011-81

ИМ-ГП-100 -М-А2

от 1 до 25

от 0,1 до 1

0,032 ШДЕК.418319.011-82

ИМ-ГП-101 - М - Б

от 1 до 25

от 0,1 до 1,0

0,032 ШДЕК.418319.011-83

ИМ-ГП-102 -М-А2

от 1 до 5

от 0,1 до 4

0,032 ШДЕК.418319.011-84

ИМ-ГП-103 - М - Б

от 2 до 5

от 0,5 до 2

0,032 ШДЕК.418319.011-85

ИМ-ГП-104 -М-А2

ИМ-ГП-105 - М - Б

ИМ-ГП-106 -М-А2

от 1 до 4

от 0,5 до 3

от 3 до 50,032 ШДЕК.418319.011-86

от 5 до 15

от 1 до 5

от 5 до 12 0,032 ШДЕК.418319.011-87

от 12 до 25

от 0,5 до 1

0,034 ШДЕК.418319.011-88

ИМ-ГП-107 - М - Д

Акролеин

CH

2

== CH-CHO

Этилцеллозольв

C

2

H

5

OCH

2

CH

2

OH

Этилцеллозольв

C

2

H

5

OCH

2

CH

2

OH

Формальдегид

CH

2

O

Ундекан

C

11

H

24

Ундекан

C

11

H

24

Нафталин

C

10

H

8

Тридекан

C

13

H

28

Тридекан

C

13

H

28

Диэтиловый эфир

C

2

H

5

OC

2

H

5

Диэтиловый эфир

C

2

H

5

OC

2

H

5

Додекан

C

13

H

28

Додекан

C

13

H

28

Уксусная

кислота

СН

3

СООН

Уксусная

кислота

СН

3

СООН

Вода

Н

2

О

Хлористый

водород HCl

30,0 А2

100,0 А2

30,0 Б

100,0 Б

110,0 А2

120,0 А2

110,0 Б

120,0 Б

80,0 А2

90,0 А2

100,0 А2

90,0Б

100,0Б

110,0Б

75,5 А2

100,0 А2

30,0 Д

35,0 Д

от 0,5 до 3

от 0,1 до 1

-ШДЕК.418319.011-89

Лист № 10

Всего листов 17

Номер

конструкторского

документа

от 1 до 10

от 2 до 15

от 0,2 до

0,3

ИМ-ГП-113- О- Г1

ИМ-ГП-114 -М -Г2

ИМ-ГП-115 - О - Д

ИМ-ГП-116 - О - Д

ИМ-ГП-117 -М -Г1

ИМ-ГП-118 -М -Г2

ИМ-ГП-119 -М -А2

ИМ-ГП-120 -М -А2

ИМ-ГП-121 -М -А2

Хлорбензол

C

6

H

5

Cl

ИМ-ГП-121 -М -А2

Хлорбензол

C

6

H

5

Cl

ИМ-ГП-122 -М -А2

ИМ-ГП-123 -М -А2

Циклогексанол

C

6

H

11

OH

ИМ-ГП-124 -М -А2

Метилэтилкетон

СН

3

СОСН

2

СН

3

Условное

обозначениеВещество

ИМ

Т , ºС

Конструк-Диапазон

тивное производи-

α,

н

исполне-тельности

град

-1

ние ИМ ИМ, мкг/мин

ИМ-ГП-108 - М - Е

30,0 Е

35,0 Е

-ШДЕК.418319.011-90

ИМ-ГП-109 -О-Д

Хлористый

водород

HCl

Сероокись

углерода

COS

30,0Д

-ШДЕК.418319.011-91

ИМ-ГП-110 -О -Г1

30,0Г1

от 0,05 до 0,70,029 ШДЕК.418319.011-92

ИМ-ГП-111 -М -Г2

30,0 Г2

35,0 Г2

от 2 до 3

от 1 до 2

0,029 ШДЕК.418319.011-93

ИМ-ГП-112 - О - Д

40,0Д

от 0,1 до 0,2 0,029 ШДЕК.418319.011-94

30,0Г1

от 0,05 до 0,70,029 ШДЕК.418319.011-95

30,0 Г2

35,0 Г2

от 2 до 3

от 1 до 2

0,029 ШДЕК.418319.011-96

40,0Д

от 0,1 до 0,2 0,029 ШДЕК.418319.011-97

40,0Д

от 0,1 до 0,2 0,032 ШДЕК.418319.011-98

от 0,3 до 0,8

от 0,05 до 0,6

0,032 ШДЕК.418319.011-99

от 1 до 2

от 2 до 3

0,032 ШДЕК.418319.011-100

от 1 до 4

Сероводород

H

2

S

Сероводород

H

2

S

Сероводород

H

2

S

Диоксид серы

SO

2

Диоксид серы

SO

2

Диоксид серы

SO

2

Аммиак

NH

3

Аммиак

NH

3

Аммиак

NH

3

Ацетонитрил

CH

3

CN

Бутилмеркаптан

C

4

H

7

SH

от 0,5 до 2

от 4 до 10

0,032 ШДЕК.418319.011-101

от 0,1 до 0,5

0,032 ШДЕК.418319.011-102

от 0,1 до 0,5

от 0,1 до 1

30,0 Г1

35,0 Г1

30,0 Г2

35,0 Г2

80,0 А2

100,0 А2

60,0 А2

80,0 А2

50,0 А2

60,0 А2

70,0 А2

80,0 А2

50,0 А2

60,0 А2

70,0 А2

80,0 А2

90,0 А2

от 0,5 до 1

0,032 ШДЕК.418319.011-103

от 1 до 3

от 0,1 до 0,5

от 0,1 до 1

от 0,5 до 1 0,032 ШДЕК.418319.011-103

от 1 до 3

от 3 до 10

Хлористый этил

C

2

H

5

Cl

0,032 ШДЕК.418319.011-104

40,0 А2

50,0 А2

100,0 А2

110,0 А2

120,0 А2

от 0,3 до 2

от 2 до 10

от 0,1 до 1

от 0,1 до 2

от 1 до 5

0,032 ШДЕК.418319.011-169

80,0 А2

90,0 А2

100,0 А2

от 0,8 до 1,6

от 1,6 до 5 0,032 ШДЕК.418319.011-105

от 5 до 15

Лист № 11

Всего листов 17

Номер

конструкторского

документа

ИМ-ГП-125 -М -А1

110,0

от 0,3 до 2

ИМ-ГП-137 - М - Б

ИМ-ГП-138 -М -А2

Ацетальдегид

СН

3

СНО

ИМ-ГП-139 - М - Б

Ацетальдегид

СН

3

СНО

Условное

обозначениеВещество

ИМ

Т , ºС

Конструк-Диапазон

тивное производи-

α,

н

исполне-тельности

град

-1

ние ИМ ИМ, мкг/мин

Сероводород 30,0 А1

H

2

S 35,0 А1

от 0,1 до 3

от 0,6 до 4

0,029 ШДЕК.418319.011-106

Изоамиловый

ИМ-ГП-126 -О -А2спирт

(CH

3

)

2

СH(CH

2

)

2

ОН

А2от 0,3 до 2 0,032 ШДЕК.418319.011-107

ИМ-ГП-127 -М -А2

от 0,3 до 2

от 2 до 5

0,032 ШДЕК.418319.011-108

спирт

0,032 ШДЕК.418319.011-170

Винилацетат 60,0 А2

CH

3

СООСHCH

2

70,0 А2

ИМ-ГП-128- O- Б

Пинаколиновый

110,0Б

(CH

3

)

3

CСHОНCH

3

Муравьиная ки-

ИМ-ГП-129 -О -А2 слота80,0А2

НСООН

0,032 ШДЕК.418319.011-109

Фтористый30,0А2

ИМ-ГП-130 -М -А2водород35,0А2

HF40,0А2

от 0,3 до 3

от 0,4 до 4 0,026 ШДЕК.418319.011-110

от 0,6 до 6

NO32

NO40,0Г2от 10 до 15

С Н О60,0А2от 2 до 10

С Н О60,0Бот 2 до 10

60,0

А2

С Н Sот 1 до 4

Пинаколиновый

ИМ-ГП-131 - О- А2спирт110,0А2от 0,3 до 2 0,026 ШДЕК.418319.011-111

(CH

3

)

3

CСHОНCH

3

ИМ-ГП-132 - О - Д

Диоксид азота

40,0Дот 0,1 до 0,2

0,0

ШДЕК.418319.011-118

2

ИМ-ГП-133 -М -Г2

Диоксид азота35,0Г2от 3 до 10

0,032 ШДЕК.418319.011-119

2

ИМ-ГП-134 -М -А2

Оксид этилена40,0А2от 0,1 до 2

0,032 ШДЕК.418319.011-120

2

4

ИМ-ГП-135 - М - Б

Оксид этилена40,0Бот 0,1 до 2

0,032 ШДЕК.418319.011-121

2

4

50,0

А2от 0,1 до 0,5

ИМ-ГП-136 -М -А2

Тиофен

80,0

А2от 0,1 до 1

0,032 ШДЕК.418319.011-122

4 4

90,0

А2 от 4 до 10

Тиофен

С

4

Н

4

S

от 3 до 8

90,0 Б

100,0 Б

40,0А2

50,0А2

70,0А2

от 8 до 20

0,032 ШДЕК.418319.011-123

от 0,1 до 0,7

от 0,7 до 4 0,032 ШДЕК.418319.011-124

от 4 до 10

35,0Бот 0,3 до 2

50,0Бот 0,7 до 4 0,032 ШДЕК.418319.011-125

80,0Б от 4 до 8

Метилэтил-

ИМ-ГП-140 -М -А2сульфид

СН

3

SС

2

Н

5

60,0А2

70,0А2

80,0А2

90,0А2

от 2 до 4

от 4 до 10

от 0,1 до 0,5

от 0,5 до 2

0,032 ШДЕК.418319.011-126

Лист № 12

Всего листов 17

Номер

конструкторского

документа

ИМ-ГП-141 - М - Б

ИМ-ГП-142 -М -А2

Пропанол

С

3

Н

7

OH

ИМ-ГП-143 - М - Б

Пропанол

С

3

Н

7

OH

ИМ -ГП-144-М -А2

ИМ-ГП-145 - М - Б

Изобутанол

(СН

3

)

2

CHСН

2

OH

ИМ-ГП-146 -М -А2

Изопентан

С

5

Н

12

(2 изомера)

А2

ИМ-ГП-147 - М - Б

Изопентан

С

5

Н

12

(2 изомера)

ИМ-ГП-148 -М -А2

ИМ-ГП-149 - О - Б

120,0

Б

ИМ-ГП-150 -М -А2

Моноэтаноламин

NHСН

2

СН

2

OH

ИМ1-ГП-51 -М -А2

ИМ-ГП-152 - М - Б

90,0

100,0

Б

ИМ-ГП-153 - М- Б

Условное

обозначениеВещество

ИМ

Т , ºС

Конструк-Диапазон

тивное производи-

α,

н

исполне-тельности

град

-1

ние ИМ ИМ, мкг/мин

Метилэтил-

сульфид

СН

3

SС

2

Н

5

0,032 ШДЕК.418319.011-127

0,032 ШДЕК.418319.011-128

80,0 Б

90,0 Б

100,0 Б

80,0 А2

90,0 А2

100,0 А2

90,0Б

100,0Б

110,0Б

120,0Б

от 1 до 2

от 2 до 6

от 6 до 18

от 0,1 до 1

от 1 до 2

от 1 до 5

от 1 до 2

от 2 до 5

от 5 до 10

от 10 до 20

0,032 ШДЕК.418319.011-129

80,0А2

Изобутанол100,0А2

(СН

3

)

2

CHСН

2

OH 110,0 А2

120,0 А2

от 2 до 5

от 5 до 7

от 0,1 до 0,5

от 0,1 до 2

0,032 ШДЕК.418319.011-130

80,0Бот 0,3 до 2

90,0Бот 2 до 40,032 ШДЕК.418319.011-131

120,0Б от 4 до 10

50,0

60,0

70,0

80,0

90,0

от 0,1 до 0,6

от 0,5 до 2

от 2 до 60,032 ШДЕК.418319.011-132

от 5 до 12

от 10 до 20

50,0

60,0

70,0

80,0

90,0

80,0

90,0

110,0

Б

А2

от 0,1 до 0,6

от 0,5 до 2

от 2 до 60,032 ШДЕК.418319.011-133

от 5 до 15

от 10 до 30

от 0,3 до 1

от 1 до 30,032 ШДЕК.418319.011-134

от 3 до 10

Диметил-

формамид

(СН

3

)

2

NCHO

Диметил-

формамид

(СН

3

)

2

NCHO

от 0,3 до 5 0,032 ШДЕК.418319.011-135

70,0

90,0

100,0

70,0

90,0

100,0

А2

от 0,1 до 0,3

от 0,3 до 1 0,032 ШДЕК.418319.011-136

от 1 до 5

от 0,8 до 1,5

от 1,5 до 5 0,032 ШДЕК.418319.011-137

от 5 до 10

от 2 до 5

от 5 до 11

0,032 ШДЕК.418319.011-138

Изопропил-

меркаптан

(CH

3

)

2

CHSH

Изопропил-

меркаптан

(CH

3

)

2

CHSH

Бром

Br

2

30,0

35,0

Б

от 1 до 4

от 0,2 до 1

--ШДЕК.418319.011-171

Лист № 13

Всего листов 17

Номер

конструкторского

документа

от 0,3 до 2

ИМ-ГП-157 -М -А2

ИМ-ГП-158 -М -А2

ИМ-ГП-159 -М -А2

ИМ-ГП-160 -М -А2

ИМ-ГП-161 -М -А2

ИМ-ГП-162 -М -А2

ИМ-ГП-163 -М -Г2

ИМ-ГП-164 -М -А2

ИМ-ГП-165 -М -А2

ИМ-ГП-166 -М -Б

ИМ-ГП-167 -М -А2

ИМ-ГП-168 -О -Б

ИМ-ГП-169 - О - Б

ИМ-ГП-170 -М -А2

Стирол

C

6

H

5

С

2

Н

3

Условное

обозначениеВещество

ИМ

Т , ºС

Конструк-Диапазон

тивное производи-

α,

н

исполне-тельности

град

-1

ние ИМ ИМ, мкг/мин

0,032 ШДЕК.418319.011-172

ИМ-ГП-155 - М - Б

от 0,3 до 2

от 2 до 10

0,032 ШДЕК.418319.011-139

Изоамиловый

ИМ-ГП-154 - О - Бспирт110,0Б

(CH

3

)

2

СH(CH

2

)

2

ОН

Винилацетат70,0Б

CH

3

СООСHCH

2

80,0Б

Муравьиная ки-

ИМ-ГП-156 - О - Б слота80,0Б

НСООН

0,032 ШДЕК.418319.011-173

40,0 A2

80,0 A2

от 0,2 до 2

от 0,1 до 0,5

--ШДЕК.418319.011-140

40,0 A2

80,0 A2

от 0,2 до 2

от 0,1 до 0,5

--ШДЕК.418319.011-141

30,0 A2

35,0 A2

от 1 до 4

от 0,2 до 1

--ШДЕК.418319.011-142

120,0А2

от 0,1 до 0,4 0,040 ШДЕК.418319.011-143

100,0А2

110,0А2

120,0А2

от 0,1 до 0,2

от 0,2 до 0,5 0,044 ШДЕК.418319.001-144

от 0,5 до 2

80,0 А2

100,0 А2

от 0,1 до 1

от 0,1 до 0,3

0,038 ШДЕК.418319.001-145

30,0 Г2

35,0 Г2

от 5 до 16

от 3 до 10

0,032 ШДЕК.418319.011-146

100,0 А2

120,0 А2

от 0,3 до 1,0

от 0,1 до 0,3

-ШДЕК.418319.011-147

80,0 А2

90,0 А2

от 0,5 до 3,0

от 3,0 до 7,0

-ШДЕК.418319.011-148

80,0 Б

90,0 Б

от 3 до 5

от 1 до 3

-ШДЕК.418319.011-149

2,6 толуилен-

диизоцианат

CH

3

C

6

H

3

(NCO)

2

2,4 толуилен-

диизоцианат

CH

3

C

6

H

3

(NCO)

2

Бром

Br

2

Трибутилфосфат

(С

4

Н

9

О)

3

РО

Диизопропил-

метилфосфонат

С

7

Н

17

О

3

Р

Диметилметил-

фосфонат

С

3

Н

9

О

3

Р

Хлор

СI

2

Диизобутил-

метилфосфонат

C

9

H

21

O

3

P

Метил-трет-

бутиловый эфир

СН

3

OC(СН

3

)

3

Метил-трет-

бутиловый эфир

СН

3

OC(СН

3

)

3

Диизоамиловый

эфир

100,0 А2

110,0 А2

от 1 до 7

от 0,5 до 2

-ШДЕК.418319.011-150

120,0Бот 2 до 4

-ШДЕК.418319.011-151

Диизоамиловый

эфир

Третичный бутил-

меркаптан

100,0Бот 0,5 до 10

-ШДЕК.418319.011-152

60,0 А2

80,0 А2

90,0 А2

100,0 А2

от 0,1 до 1

от 0,5 до 2

от 2 до 3

от 3 до 5

-ШДЕК.418319.011-153

Лист № 14

Всего листов 17

Номер

конструкторского

документа

ИМ-ГП-171 - М - Б

Этилмеркаптан

C

2

H

5

SH

ИМ-ГП-172 - М -Г1

ИМ-ГП-173 - М -Г2

ИМ-ГП-174 -М -A2

Винилхлорид

ИМ-ГП-175 -М -А2

от 0,5 до 2

от 1 до 5

ИМ-ГП-176 - М-А2

ИМ-ГП-177- М -А2

Гидразин

N

2

H

4

ИМ-ГП-178- М -И

Метилдиэтанол-

амин

С

4

Н

9

NO

ИМ-ГП-179- М -А2

Гидразин-гидрат

N

2

H

4

×

H

2

O

Условное

обозначениеВещество

ИМ

Т , ºС

Конструк-Диапазон

тивное производи-

α,

н

исполне-тельности

град

-1

ние ИМ ИМ, мкг/мин

70,0Бот 1 до 4

80,0Бот 4 до 9-ШДЕК.418319.011-154

90,0Б от 9 до 15

0,032 ШДЕК.418319.011-155

Винилхлорид

CH

2

CHCl

Винилхлорид

CH

2

CHCl

0,032 ШДЕК.418319.011-156

35,0Г1от 0,5 до 2

40,0Г1 от 1 до 5

35,0Г2от 0,5 до 2

40,0Г2 от 1 до 5

35,0А2от 0,5 до 2

40,0А2 от 1 до 5

0,032 ШДЕК.418319.011-157

Перфтор-

трибутиламин 35,0 А2

C

12

F

27

N 40,0 А2

-ШДЕК.418319.011-158

30,0

Акролеин40,0

CH

2

== CH-CHO 50,0

60,0

0,032

А2от 0,1 до 0,6

А2от 0,3 до 0,8ШДЕК.418319.001-174

А2от 0,7 до 1,3

А2от 1 до 2

80,0 А2

90,0 А2

100,0 А2

от 0,1 до 0,5

от 0,3 до 0,8

от 0,5 до 3

-ШДЕК.418319.011-175

60,0Иот 1 до 3

70,0Иот 3 до 5

75,0Иот 5 до 7

80,0И от 7 до 10

0,038 ШДЕК.418319.011-176

80,0 А2

90,0 А2

100,0 А2

от 0,1 до 0,5

от 0,3 до 0,8-ШДЕК.418319.011-177

от 0,5 до 3

Примечание: 1) Конкретные значения производительности (G

н

, мкг/мин) приведены в паспорте на

ИМ-ГП.

2) Допускаются ИМ с промежуточными значениями температуры, кратными «1».

Значение

±

7

±

5

Допускаемое относительное отклонение производительности от заданного

при заказе значения, %, не более

±

15

Таблица 2 - Метрологические и технические характеристики

Параметр

Пределы допускаемой относительной погрешности (

d

0,

%) ИМ (пределы

допускаемой относительной погрешности значений производительности

(G

н

, мкг/мин), воспроизводимых источником микропотока) при производи-

тельности

G

н

< 1,0 мкг/мин

G

н

³

1,0 мкг/мин

Пределы допускаемой относительной погрешности температурного коэффици-

±

10

ента, %

Лист № 15

Всего листов 17

Параметр

Значение

Масса, г, не более

20

Заполнение ИМ веществом, не менее

1)

70 %

от полной вме-

стимости

Содержание основного компонента в веществе для заполнения ИМ, %, не ме-

нее

2)

99,0

для остальных исполнений ИМ

12 000

6000

ИМ относятся к невосстанавливаемым, неремонтируемым, однофункциональ-

ным изделиям.

Предельное состояние ИМ, определяемое наличием вещества в ИМ в %

от полной вместимости (визуально) или от массы, менее

3)

10

Примечание:

1)

По согласованию с заказчиком допускается заполнение веществом не менее, чем 60 % от полной

вместимости.

Для ИМ с производительностью не более 0,5 мкг/мин допускается заполнение веществом не менее

чем 50 % от полной вместимости.

2)

Допускается заполнение ИМ веществом с содержанием основного компонента не менее 97 % при

условии определения содержания основного компонента по МИ, аттестованной в соответствии с

ГОСТ Р 8.563 - 2009 и отсутствия в веществе летучих компонентов.

3)

время непрерывной работы ИМ , в течение которого сохраняются метрологические характери-

стики ИМ с даты выпуска при соблюдении условий транспортировки, хранения и эксплуатации и с

учетом предельного состояния - наличие вещества в ИМ: 10 % от полной вместимости (визуально)

или от массы)

Средняя наработка на отказ

3)

(при доверительной вероятности Р=0,95), ч,

не менее

для исполнений ИМ диоксида азота, диоксида серы, сероводорода, аммиака,

бензола, толуола, о-ксилола, м-ксилола, п-ксилола, этилбензола, гексана,

метилмеркаптана, этилмеркаптана, ацетона, фенола, этилацетата, уксусной

кислоты, декана, нафталина, метанола

Особенность

конструкции

А1

4

А2

Трубка

от 20 до 120

от 6 до 8

Таблица 3 - Конструктивные исполнения ИМ

Условное

обозна-

чение

исполне-

Длина

Схема ИМпроницаемого

сосуда, мм

Наружный

диаметр

проницаемого

сосуда, мм

БАмпулаот 90 до 110от 11 до 14

Лист № 16

Всего листов 17

Особенность

конструкции

Г1

4

Г2

Резервуар

с трубкой

от 15 до 50

(общая длина

от 40 до 120)

от 6 до 8

Д

Резервуар

с мембраной

Е

от 5 до 20

4

И

Ампула

от 50 до 110

от 11 до 14

Знак утверждения типа

наносится на паспорт и контейнер (упаковку), в котором хранится ИМ.

Комплектность средства измерений

Количество

1

)

Таблица 4 - Комплектность ИМ

Наименование

Источник микропотоков газов и паров ИМ

Контейнер

Паспорт

Обозначение

ШДЕК 418319.011

-

ШДЕК 418319.011 ПС

1 шт.

1 экз.

-

количество ИМ

1 экз.

(в партии или

Свидетельство о поверке

Примечание:

1)

исполнение, производительность,

единичные экземпляры) определяется при заказе

Условное

обозна-

чение

исполне-

Длина

Схема ИМпроницаемого

сосуда, мм

Наружный

диаметр

проницаемого

сосуда, мм

Толщина мем-

браны от 0,5

до 2 мм

4

Резервуар

с внутренней

газопроницаемой

трубкой

Примечания:

1 Проницаемые сосуды (модификации А) изготавливаются из фторопластовой трубки по

ТУ 301-89-90 «Трубки из фторопласта 4МБ калиброванные».

2 Ампулы из фторопласта Ф4МБ (модификация Б) изготавливаются по ТУ 95-766-80 (Кирово-

Чепецкий химзавод).

3 Резервуары (модификации Г) изготавливаются из стекла химически стойкого ХС-1,

ГОСТ 21400-75 или из стали 12Х18НЭТ, ГОСТ 5632-72.

4 Резервуары (модификации Д и Е) изготавливают из стали 12Х18НЭТ, ГОСТ 5632-72.

5 И - ампулы из полиэтилена (пипетки Пастера), модификация И, изготавливаются из полиэтилена

низкого давления по ГОСТ 16338-85 «Полиэтилен низкого давления. Технические условия»

Лист № 17

Всего листов 17

Поверка

осуществляется по документу МП 242-2098-2017 «Источники микропотоков газов и паров ИМ-ГП.

Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20 апреля 2017 г.

Основные средства поверки:

- Государственный первичный эталон единиц молярной доли и массовой концентрации

компонентов в газовых средах ГЭТ 154-2011 или вторичный эталон по ГОСТ 8.578-2014;

относительное СКО среднего арифметического показаний, не более:

при производительности ИМ Gн < 1,0 мкг/мин2 %,

при производительности ИМ Gн ≥ 1,0 мкг/мин1,5 %.

- генератор газовых смесей термодиффузионного типа ГГС модификаций ГГС-Т

или ГГС-К ((регистрационный № 62151-15) в комплекте с эталонами сравнения: источники

микропотоков газов и паров ИМ-ЭС компонентов, приведенных в таблице 1, по ГОСТ 8.578-2014;

границы относительной погрешности ИМ-ЭС при Р = 0,95 ±(1,5 - 3) %.

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство в виде наклейки.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к источникам

микропотоков газов и паров ИМ-ГП

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений

содержания компонентов в газовых средах

Источники микропотоков газов и паров ИМ-ГП. Технические условия ШДЕК 418319.011 ТУ

Изготовитель

Общество с ограниченной ответственностью «МОНИТОРИНГ»

(ООО «МОНИТОРИНГ»)

ИНН 7810728739

Адрес: 196247 Россия, Санкт-Петербург, проспект Новоизмайловский, д. 67, корп. 2,

пом. 5Н, лит. А, тел: (812) 251-56-72

Телефон: (812) 251-56-72, факс: (812) 327-97-76

Web-сайт:

www.ooo-monitoring.ru;

E-mail:

info@ooo-monitoring.ru

Испытательный центр

Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-

исследовательский институт метрологии им. Д.И. Менделеева»

Адрес:190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт:

http://www.vniim.ru;

E-mail:

info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний

средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » _______________ 2017 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
15075-09	Источники микропотоков газов и паров	ИМ	ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск	Первичная поверка при вводе в эксплуатацию	Перейти
46002-10	Анализаторы паров этанола в выдыхаемом воздухе	АЛКОТЕКТОР PRO-100 touch, АЛКОТЕКТОР PRO-100 touch-K	Фирма "Shenzhen Well Electric Co., Ltd.", Китай	1 год	Перейти
76642-19	Источники питания программируемые модульные	NI PXIe-4112, NI PXIe-4113	Компания "National Instruments Corporation", Венгрия	2 года	Перейти
8213-81	Приборы контроля очистки газов	11 КОГ-0,2-001	П/я А-7308, г.Выборг	Нет данных	Перейти
4968-75	Источники калиброванных напряжений	Ф7010	Нет данных	Нет данных	Перейти

Заказать поверкуИсточники микропотоков газов и паров ИМ-ГПГРСИ 68336-17

Заказать поверку
Источники микропотоков газов и паров ИМ-ГП
ГРСИ 68336-17
