Аппаратура регистрации давления Нейва 10000, ГРСИ 68324-17
Номер госреестра:
68324-17
Наименование СИ:
Аппаратура регистрации давления
Обозначение типа:
Нейва 10000
Производитель:
ФКП "Нижнетагильский институт испытания металлов", г.Нижний Тагил
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.08.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66915
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппаратура регистрации давления «Нейва 10000»
Назначение средства измерений
Аппаратура регистрации давления «Нейва 10000» (далее - Аппаратура) совместно с
пьезоэлектрическими датчиками давления предназначена для измерения давления пороховых
газов на дно и стенки зарядной камеры, а также на стенки ствола орудия при выстреле.
Описание средства измерений
Принцип действия Аппаратуры основан на преобразовании электрических зарядов,
генерируемых пьезоэлектрическим датчиками давления в электрическое напряжение с
последующим аналогово-цифровым преобразованием и регистрацией информации в цифровом
виде.
Аппаратура состоит из блока сопряжения БС312, рабочей станции, принтера,
источника бесперебойного питания, комплекта кабелей. Также в состав Аппаратуры могут
входить кабельные катушки. Блок сопряжения и рабочая станция включают в себя четыре
независимых измерительных канала. Каждый канал включает в себя модуль усилителя заряда
(МУЗ) и аналогово-цифровой преобразователь (АЦП). Пьезоэлектрические датчики давления,
установленные на дне гильзы, стенках зарядной камеры или ствола пушки формируют на своих
обкладках пропорциональный давлению электрический заряд, который по кабелю поступает на
вход соответствующего МУЗ блока сопряжения. МУЗ осуществляет линейное преобразование
входного заряда в электрическое напряжение с заданным коэффициентом преобразования.
С МУЗ сигналы поступают на четырехканальный 12-разрядный АЦП, установленный в рабочей
станции. АЦП производит преобразование сигналов с выбранным периодом дискретизации в
цифровой код, который записывается в память рабочей станции. Обработка и просмотр кривых
давления производятся в соответствии с установками специального программного обеспечения
(СПО).
Общий вид средства измерений представлен на рисунке 1.

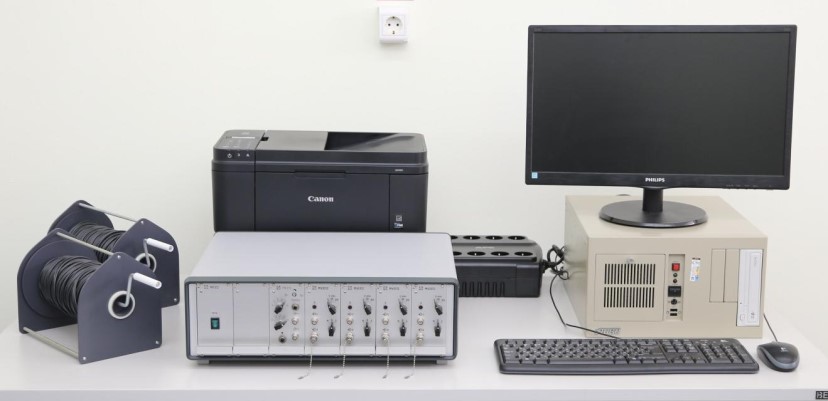

Рисунок 1 - Общий вид средства измерений
Блок сопряжения представлен на рисунке 2.
Лист № 2
Всего листов 5

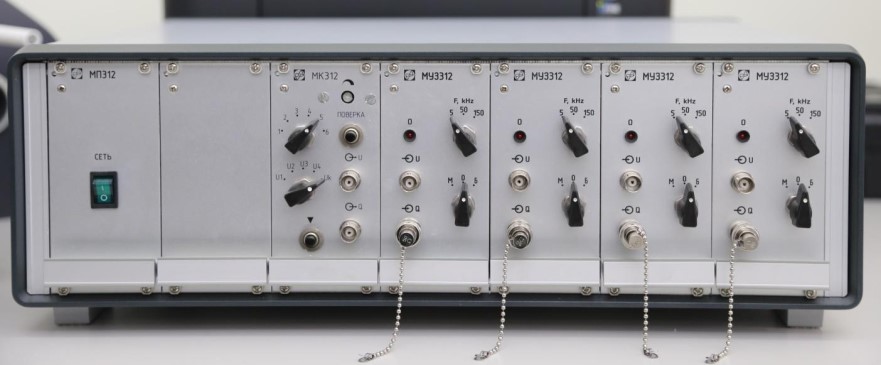

Рисунок 2 - Блок сопряжения
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
В состав Аппаратуры входит СПО «Нейва 16К», которое предназначено только для
работы с Аппаратурой и не может быть использовано отдельно от ее измерительной части.
СПО предназначено для ввода информации об условиях проведения сеанса измерений,
параметров блока сопряжения и мест установки датчиков, регистрации измерительной
информации в многоканальном режиме, обработки результатов измерений с целью получения
функциональных зависимостей давления, производной давления и интеграла давления во
времени, определения основных характеристик исследуемого процесса, сохранения данных
регистрации и обработки, печати графических и табличных форм с результатами,
статистической обработки группы результатов. СПО функционирует на персональном
компьютере, который выполняет функции, как средства регистрации измерительной
информации, так и средства обработки данных.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

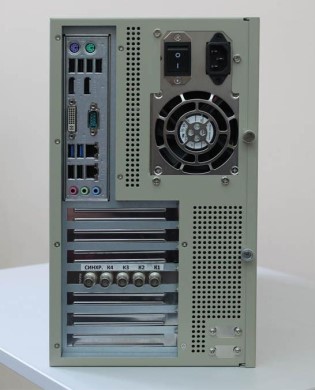

Блок сопряжения
Системный блок
рабочей станции
Лист № 3
Всего листов 5
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОНейва 16К
Номер версии (идентификационный номер) ПО v2.0
Цифровой идентификатор ПО (CRC32)F8F6C004
Метрологические и технические характеристики
от -20000 до 0
±0,2
Значение
от -20000 до 0
от 0,20 до 0,25
5,0±0,6
50±5
150±15
0,5
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон преобразуемых электрических
зарядов, пКл, не менее
Коэффициент преобразования, мВ/пКл
Верхние граничные частоты
переключаемых полос пропускания:
- по уровню минус 3 дБ, кГц
- по уровню минус 3 дБ, кГц
- по уровню минус 6 дБ, кГц
Дрейф нуля, мВ/с, не более
Диапазон выходных электрических зарядов
модуля калибратора, пКл, не менее
Пределы допускаемой приведенной
погрешности измерения электрических
зарядов, %
(нормирующее значение 20000 пКл)
Значение
4
220±22
50,0±0,5
1,0
10
Таблица 3 - Основные технические характеристики
Наименование характеристики
Количество каналов регистрации, шт.
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, кВ
·
А, не более
Масса переносных блоков, кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %, не более
- атмосферное давление, кПа
Средний срок службы, лет, не менее
от +15 до +25
80
от 96 до 104
8
Знак утверждения типа
наносится на лицевую панель trial сопряжения в виде наклейки и на титульный лист
формуляра типографским способом.
Комплектность средства измерений
Обозначение
АШВ 2.206.024
Количество
1 шт.
Таблица 4 - Комплектность средства измерений
Наименование
1 Блок сопряжения БС 312
2 Рабочая станция в составе:
2.1 Системный блок с модулем АЦП
2.2 Монитор
2.3 Клавиатура
2.4 Манипулятор типа «Мышь»
1 шт.
1 шт.
1 шт.
1 шт.
Лист № 4
Всего листов 5
НаименованиеОбозначениеКоличество
3 Принтер 1 шт.
4 Источник бесперебойного питания (ИБП)1 шт.
5 Формуляр АШВ 2.832.042ФО1 экз.
6 Руководство по эксплуатации АШВ 2.832.042РЭ1 экз.
7 Кабель КС304-3 АШВ 4.850.036-034 шт.
8 Переход СР-50-75ФВ ВР0.364.008 ТУ4 шт.
9 Шнур сетевой АС1021 шт.
10 Кабель КС202-1 АШВ 4.850.0361 шт.
11 *Кабель КС202-3 АШВ 4.850.0374 шт.
12 **Катушка АШВ 4.857.0012 шт.
13 Вставка плавкая ВП1-1 0,5А 250В ОЮЩ.480.003ТУ2 шт.
14 Руководство оператора 904.00951-0134011 экз.
15 Специальное программное обеспечение 904.00951-011 шт.
16 Методика поверки1 экз.
*Длина кабеля менее 50 м при поставке согласовывается с заказчиком
**При длине кабеля АШВ 4.850.037 менее 20 м катушка АШВ 4.857.001 не поставляется
Поверка
осуществляется по документу МП 4202/2-2017 «Аппаратура регистрации давления «Нейва
10000». Методика поверки», утвержденному ФБУ «УРАЛТЕСТ» 24 марта 2017 года.
Основные средства поверки:
Таблица 5 - Основные средства поверки
Наименование характеристикиЗначение
Вольтметр универсальный В7-78/1 (рег. № 52147-12)
Пределы допускаемой основной
абсолютной погрешности измерений±(0,00005
·
U
x
+0,000035
·
U
пр
)
напряжения постоянного тока
Пределы допускаемой основной
абсолютной погрешности измерений±(0,004
·
U
x
+0,005
·
U
пр
)
напряжения переменного тока
Примечание: U
x
- измеренное значение напряжения, U
пр
- значение верхнего предела
измерений
Измеритель RLC LCR-7819 (рег. № 53914-13)
Пределы допускаемой абсолютной
емкости, Ф
-2
погрешности измерений электрической
±(0,03·10
-2
·C+0,02·10
+
·C·(1+К
A
)·(1+
BC
+|D|)·(1+КК ))
Примечание: С - электрическая емкость, D - коэффициент диэлектрических потерь, К
A
-
коэффициент, зависящий от режима стабилизации напряжения измерительного сигнала,
К
A
=2,
если режим стабилизации
включен, К
A
= 0, если
режим стабилизации
выключен, К
B
- коэффициент, зависящий от времени измерения. К
B
=0 для режима «Slow», К
B
=3 для
режима «Medium», К
B
=10 для режима «Fast», К
C
- коэффициент, зависящий от частоты и
уровня измерительного сигнала, f - значение частоты измерительного сигнала в кГц
Генератор сигналов низкочастотный Г3-112 (рег. № 6702-78)
Диапазон частот, Гцот 10 до 1·10
7
Основная погрешность установки частоты,
%
на диапазоне от 10 Гц до 1 МГц±(2+30/f
н
)
на диапазоне от 1 Мц до 10 МГц ±3
Лист № 5
Всего листов 5
погрешности, с
Наименование характеристикиЗначение
Уровень выходного напряжения
синусоидального сигнала, не менее, В10
Примечание: f
н
- установленное значение частоты, Гц
Секундомер механический типа СОПпр-2а-2-010 (рег. № 11519-06)
Пределы допускаемой относительной
±(0,34/T+4,3·10
-4
)
Примечание: T - измеряемый интервал времени, с
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к аппаратуре
регистрации давления «Нейва 10000»
АШВ 2.832.042 ТУ «Аппаратура регистрации давления «Нейва 10000». Технические
условия».
Изготовитель
Федеральное казенное предприятие «Нижнетагильский институт испытания металлов»
(ФКП «НТИИМ»)
ИНН 6668000472
Адрес: 622015, Свердловская область, г. Нижний Тагил, ул. Гагарина, д. 29
Телефон: (3435) 47 51 10
Факс: (3435) 47 53 47
Web-сайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Свердловской области»
Адрес: 620990, Свердловская область, г.Екатеринбург, ул. Красноармейская, д.2а
Телефон: (343) 350 25 83
Факс: (343) 350 40 81
Web-сайт:
E-mail:
Аттестат аккредитации ФБУ «УРАЛТЕСТ» по проведению испытаний средств измерений
в целях утверждения типа № 30058-13 от 21.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 11636-88 | Преобразователи давления термопарные | ПДТ-8 | СКТБ твердотельной электроники с ОП, Молдова, г.Кишинев | 1 год | Перейти |
| 14495-95 | Преобразователи давления измерительные | EJA | Фирма "Yokogawa Electric Corporation", Япония | 1 год | Перейти |
| 7526-79 | Приборы проверки давления пружин | ППДП-60д, ППДП-60к, ППДП-150д | Нет данных | Нет данных | Перейти |
| 21350-01 | Калибраторы давления | PCS 200, 1000 и 1200 | Фирма "Mensor", США | 1 год | Перейти |
| 75189-19 | Измерители артериального давления и частоты пульса автоматические | OMRON M3 Comfort (HEM-7134-ALRU) | Фирма "Omron Healthcare Co., Ltd.", Япония; заводы-изготовители: "Omron Healthcare Manufacturing Vietnam Co., Ltd.", Вьетнам; "Omron Dalian Co., Ltd.", Китай | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
