Номер госреестра:
68298-17
Наименование СИ:
Теплосчетчики
Обозначение типа:
Пульс СТА
Производитель:
ООО "Аква-С", г.Реутов
Межповерочный интервал:
6 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.08.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66887
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчетчики Пульс СТА
Назначение средства измерений
Теплосчетчики Пульс СТА (далее – теплосчетчик) предназначены для измерений:
- количества тепловой энергии, энергии охлаждения, объемного расхода (объема),
температуры,разноститемпературтеплоносителявзакрытыхсистемахводяного
теплоснабжения;
- объемного расхода (объема), температуры воды в системах горячего и холодного
водоснабжения.
Описание средства измерений
Принцип действия теплосчетчиков состоит в обработке вычислителем измерительных
сигналов, поступающих от крыльчатого датчика объемного расхода (далее – датчик объемного
расхода), пары термопреобразователей сопротивления Pt1000 (далее – пары датчиков
температуры), вычисления и отображения на индикаторном устройстве вычислителя (далее –
индикаторное устройство) результатов измерений:
- суммарного с нарастающим итогом значения количества тепловой энергии, кВт·ч;
- суммарного с нарастающим итогом значения количества энергии охлаждения, кВт·ч;
- текущих значений температуры и разности температур теплоносителя, °С;
- текущего значения объемного расхода теплоносителя, м
3
/ч;
- суммарного с нарастающим итогом значения объема теплоносителя, м
3
.
Теплосчетчикиконструктивновыполненыввидеединыхтеплосчетчиков,
соответствующих классу 2 по ГОСТ Р ЕН 1431-1-2011.
В архиве энергонезависимой памяти теплосчетчика хранятся результаты измерений и
диагностическая информация.
Емкость архива теплосчетчиков не менее: часового – 60 суток, суточного – 6 месяцев,
месячного – 38 месяцев.
условный диаметр прохода (Ду), мм:
(15)
(20)
теплосчетчик
Теплосчетчики выпускаются в следующих модификациях:
Пульс СТА-X-Х
( ) – не укомплектован выходным
интерфейсом;
(И) - укомплектован выходным интерфейсом
типа токовая петля по ГОСТ IEC 61107-2011;
(М) - укомплектованных выходным
интерфейсом M-Bus;
(М-RS-485) - укомплектован выходными
интерфейсами M-Bus и RS-485
Общий вид теплосчетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 2.
Лист № 2
Всего листов 5

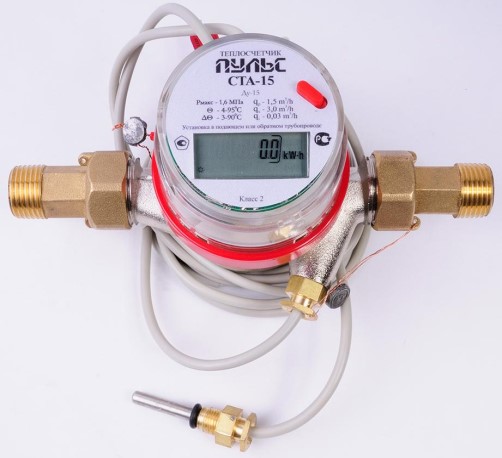

Рисунок 1 – Общий вид теплосчетчиков

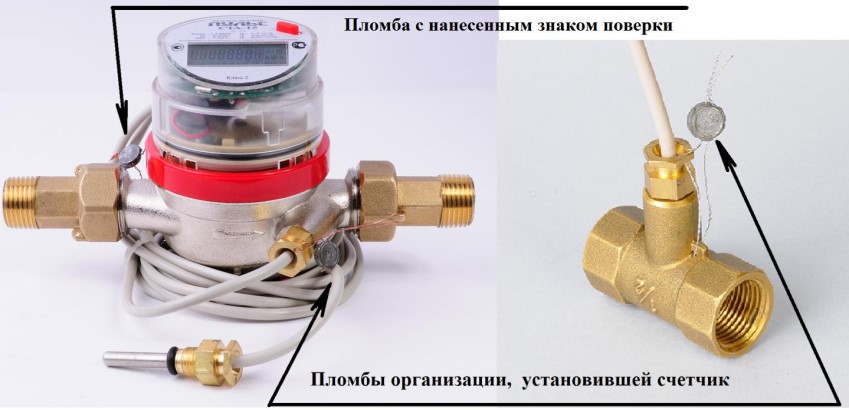

Рисунок 2 – Схема пломбировки теплосчетчиков
Программное обеспечение
Теплосчетчики имеют встроенное программное обеспечение (ПО) ПУЛЬС СТА,
которое устанавливается (прошивается) в памяти вычислителя при изготовлении. В процессе
эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПОпредназначенодлясбора,преобразования,обработки,отображенияна
индикаторном устройстве вычислителя и передачи во внешние измерительные системы
результатов измерений и диагностической информации.
Нормирование метрологических характеристик теплосчетчиков проведено с учетом
влияния ПО.
УровеньзащитыПОиизмерительнойинформацииотпреднамеренныхи
непреднамеренных изменений в соответствии с Р 50.2.077-2014 – высокий.
Лист № 3
Всего листов 5
Таблица 1 – Идентификационные данные ПО
Идентификационные данные ПОЗначение
Идентификационное наименование ПО ПУЛЬС СТА
Номер версии ПО, не ниже b 1.01
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) –*
Алгоритм вычисления цифрового идентификатора ПО –*
* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или
прочитано через какой-либо интерфейс после опломбирования.
Метрологические и технические характеристики
±
(2+0,02
×
q /q), но не более
±
5
±
(0,5+3
×
Δt/Δt)
±
(0,6+0,004·t)
±
(3+4·Δt/Δt+0,02
×
q /q)
±
0,05
МПа
Таблица 2 – Метрологические характеристики
Наименование характеристикиЗначение
Модификация теплосчетчика Пульс СТА-15Пульс СТА-20
Диаметр условного прохода (Ду), мм 15 20
Минимальный объемный расход, q
min
(q
i
)
*
, м
3
/ч 0,03 0,05
Максимальный объемный расход, q
max
(q
p
)
*
, м
3
/ч 1,5 2,5
Предельный объемный расход
**
, q
s
, м
3
/ч 3 5
Диапазон измерений температуры теплоносителя, °С от 4 до 95
Диапазон измерений разности температур теплоносителя, °Сот 3 до 65
Пределы допускаемой относительной погрешности
измерений объемного расхода (объема) теплоносителя, %
p
Пределы допускаемой относительной погрешности
измерения разности температур теплоносителя, %
min
Пределы допускаемой абсолютной погрешности измерений
температуры теплоносителя, °С
Пределы допускаемой относительной погрешности
измерений количества тепловой энергии, %
minp
Пределы допускаемой относительно погрешности измерений
текущего времени, %
Вес импульса, кВт·ч/имп1
Максимальное рабочее избыточное давления теплоносителя,
1,6
Максимальная потеря давления при q
p
, МПа0,025
_________
*
Обозначение в соответствии с ГОСТ Р ЕН 1434-1-2011.
**
Значение объемного расхода, при котором теплосчетчик функционирует в течение коротких
промежутков времени (не более 1 ч в день и не более 200 ч в год).
Примечание – Обозначения в таблице: q – измеренное значение объемного расхода
теплоносителя, м
3
/ч; Δt – измеренное значение разности температур прямого и обратного потоков
теплоносителя, ºС; t – измеренное значение температуры прямого или обратного потоков
теплоносителя, ºС.
Таблица 3 – Основные технические характеристики
Наименование характеристики
Модификация теплосчетчика
Условия окружающей среды
Напряжение элемента питания постоянного тока, В
Срок службы элемента питания, лет, не менее
Значение
Пульс СТА-15Пульс СТА-20
класс исполнения С по
ГОСТ Р ЕН 1434-1-2011
3,6
6
Лист № 4
Всего листов 5
Наименование характеристики
Модификация теплосчетчика
Степень защиты по ГОСТ 14254-2015
Расположение датчика объемного расхода
Значение
Пульс СТА-15Пульс СТА-20
IP 65
подающий или обратный
трубопровод
G &fraq34; – BG 1
Присоединительные размеры датчика объемного расхода,
дюйм
Габаритные размеры (длина
´
ширина
´
высота), мм
Масса, кг, не более
Средний срок службы, лет
Средняя наработка на отказ, ч, не менее
110
´
80
´
90 130
´
85
´
100
0,70 0,80
12
104000
Знак утверждения типа
наносится на теплосчетчик любым технологическим способом, обеспечивающим четкое
изображение этого знака, его стойкость к внешним воздействующим факторам, а также
сохраняемость, и на титульном листе руководства по эксплуатации типографским способом.
Комплектность средства измерений
-
Количество
1 шт.
1 экз.
Таблица 4 – Комплектность теплосчетчика
НаименованиеОбозначение
ТеплосчетчикПульс СТА
*
Руководство по эксплуатации РЭ 4218-005-61604290-2017
Комплект монтажных частей и
принадлежностей
*
-
частей и принадлежностей
_________
*
Модификация теплосчетчика и наличие комплекта монтажных
определяется договором на поставку.
Поверка
осуществляется по документу РЭ 4218-005-61604290-2017 (раздел 5) «Теплосчетчики Пульс
СТА. Руководство по эксплуатации», утвержденному ЗАО КИП «МЦЭ» 22.05.2017 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ 8.374-2013, (установка поверочная УП-65,
регистрационный номер в Федеральном информационном фонде (рег. №) 27362-04);
- термостаты переливные прецизионные ТПП-1, рег. № 33744-07;
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 (термометр сопротивления
платиновый вибропрочный ТСПВ-1, рег. № 50256-12);
- измеритель температуры многоканальный прецизионный МИТ 8-15, рег. № 19736-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых теплосчетчиков с требуемой точностью.
Знак поверки наносится в руководство по эксплуатации и на пломбы теплосчетчика в
соответствии с рисунком 2 и в бланк свидетельства о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к теплосчетчикам
Пульс СТА
ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений
объемного и массового расхода (объема и массы) воды
ГОСТ8.558-2009Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений температуры
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования
ТУ 4218-005-61604290-2016 Теплосчетчики Пульс СТА. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Аква-С» (ООО «Аква-С»)
ИНН 5012056416
Адрес: 143960, г. Реутов, ул. Фабричная, д.7
Телефон (факс): +7 (495) 727-11-91
Web-сайт:
Испытательный центр
ЗакрытоеакционерноеобществоКонсалтинго-инжиниринговоепредприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Телефон (факс): +7 (495) 491-78-12
Е-mail:
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
