Приемники оптического излучения ПОИ-8, ПОИ-9, ГРСИ 68293-17
Номер госреестра:
68293-17
Наименование СИ:
Приемники оптического излучения
Обозначение типа:
ПОИ-8, ПОИ-9
Производитель:
ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ ПИ-8 05, ПИ-9 07
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66882
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приемники оптического излучения ПОИ-8, ПОИ-9
Назначение средства измерений
Приемники оптического излучения ПОИ-8, ПОИ-9 предназначены для измерений
мощности и энергии лазерного излучения в составе эталонов единиц величин.
Описание средства измерений
Принцип действия приемников основан на преобразовании мощности (энергии)
падающего излучения на приемный конус в электрический сигнал, пропорциональный потоку
излучения.Полученныйнавыводахполостногоприемникаэлектрическийсигнал
регистрируется цифровым вольтметром, имеющим разрешение не хуже 10 В.
В качестве приёмного элемента в приемниках оптического излучения ПОИ-8 и ПОИ-9
применён полый медный конус. Входной диаметр приёмного конуса равен 12 мм, перед
основанием конуса расположена входная диафрагма диаметром 10 мм, расстояние между
входной диафрагмой и основанием конуса не более 3 мм. Нагрев приёмного конуса от
измеряемого оптического излучения регистрируется термобатареей. На наружной поверхности
приёмного конуса расположена обмотка нагревателя, используемая для независимой
калибровки по энергии одиночного электрического импульса или по электрической мощности.
Потенциальные и токовые выводы обмотки замещения имеют совершенно одинаковое
исполнение и являются взаимозаменяемыми.
В качестве нагревателя применён провод марки ПЭВНХ.
От нагревателя до коммутационной колодки использован медный провод марки
ПЭЛШ Ø 0,15 ГОСТ 324-52. Длина провода 6 см, расчётное сопротивление 9·10
-2
Ом.
Приемники оптического излучения выпускаются в следующих модификациях: ПОИ-8,
ПОИ-9, которые отличаются друг от друга тем, что в ПОИ-8 нагрев приёмного конуса от
измеряемого оптического излучения регистрируется термобатареей, термопары которой
выполнены из тройных сплавов BiTeSb, а в ПОИ-9 термопары выполнены из меди-константана.
Внешний вид приёмников оптического излучения приведён на рисунке 1.
Места нанесения маркировки и знака поверки в виде наклейки представлены на
рисунке 2.

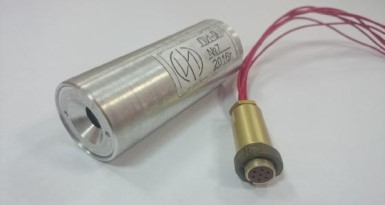

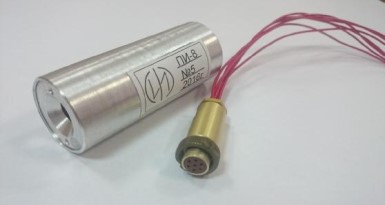

Рисунок 1 – Общий вид приемников оптического излучения ПОИ-8, ПОИ-9
Лист № 2
Всего листов 4
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристик
1,0
Таблица 1 – Метрологические характеристики
Значение
характеристик
от 1·10
-4
до 1,0
от 1·10
-4
до 1,0
от 0,12 до 0,16
от 0,15 до 0,18
от 0,029 до 0,033
от 0,034 до 0,040
Диапазон рабочих значений мощности лазерного излучения, Вт
Диапазон рабочих значений энергии лазерного излучения, Дж
Номинальное значение коэффициента преобразования, В/Вт
ПОИ-8
ПОИ-9
Номинальное значение коэффициента преобразования, В/Дж
ПОИ-8
ПОИ-9
Пределы допускаемой относительной погрешности измерения
напряжения, %, не более
Наименование характеристик
Таблица 2 – Основные технические характеристики
Значение
характеристик
0,532; 1,064
от 1·10
-12
до 1,0
от 3 до 8
10
8
17 ±1
0,130
10
32
80
Фиксированные длины волн, мкм
Диапазон длительности импульсов ПОИ-9 ПИ-9 №07, с
Диаметры пучков лазерного излучения, мм
Максимальная оптическая плотность мощности, Вт/см
2
Постоянная времени, с
Масса, кг, не более
Диаметр входной диафрагмы, мм
Габаритные размеры:
диаметр, мм
длина без разъема, мм
Рабочие условия эксплуатации:
температура окружающего воздуха, ºС
относительная влажность воздуха, %
атмосферное давление, кПа (мм рт.ст.)
от
+
15 до
+
35
от 30 до 80
100±4 (750±30)

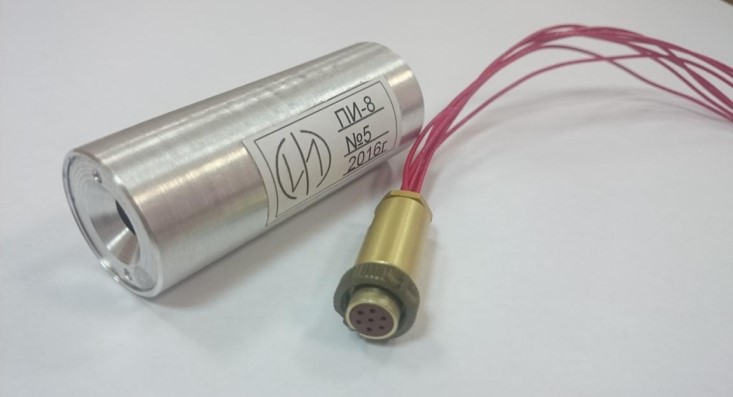

Рисунок 2 - Места нанесения маркировки и знака поверки
Место нанесения маркировки
Место нанесения знака поверки
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати.
Комплектность средства измерений
Таблица 2
Наименование
Приемник оптического излучения ПОИ-8
Приемник оптического излучения ПОИ-9
Разъем
Упаковочная коробка
Кабель
Руководство по эксплуатации КВФШ.201119.034
Методика поверки МП 021.Ф2-17
Количество,
шт.
1
1
2
1
2
1
1
Поверка
осуществляется по документу МП 021.Ф2-17 «ГСИ. Приемники оптического излучения ПОИ-8,
ПОИ-9. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 24 апреля 2017 г.
Основные средства поверки:
- Государственный вторичный эталон единиц средней мощности и энергии лазерного
излучения в диапазоне длин волн от 0,3 до 12,0 мкм 2.1.ZZA.0060.2015;
- Нановольтметр/микроомметр 34420A (регистрационный номер 47886-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на средство измерений как показано на рисунке 2.
Сведения о методиках (методов) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к приемникам
оптического излучения ПОИ-8, ПОИ-9
ГОСТ8.275-2015«Государственнаясистемаобеспеченияединстваизмерений.
Государственная система обеспечения единства измерений. Государственная поверочная схема
для средств измерений средней мощности лазерного излучения и энергии импульсного
лазерного излучения в диапазоне длин волн от 0,3 до 12,0 мкм».
Изготовитель
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
ИНН 7702038456
Адрес: 119361, Москва, ул. Озерная, 46
Тел.: 8 (495) 437-56-33
E-mail:
Лист № 4
Всего листов 4
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46
Тел.: 8 (495) 437-56-33
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
