Калориметры дифференциальные сканирующие Discovery DSC 2500, Discovery DSC 250, Discovery DSC 25, ГРСИ 68292-17
Номер госреестра:
68292-17
Наименование СИ:
Калориметры дифференциальные сканирующие
Обозначение типа:
Discovery DSC 2500, Discovery DSC 250, Discovery DSC 25
Производитель:
Фирма "TA Instruments", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.08.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66881
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калориметры дифференциальные сканирующие моделей Discovery DSC 2500,
Discovery DSC 250, Discovery DSC 25
Назначение средства измерений
КалориметрыдифференциальныесканирующиемоделейDiscoveryDSC2500,
Discovery DSC 250, Discovery DSC 25 (далее калориметры), предназначены для измерений
термодинамических характеристик (температура, удельная теплота фазовых переходов,
удельная теплоемкость) твердых и порошкообразных материалов.
Описание средства измерений
Принцип действия калориметра основан на регистрации во времени сигнала датчика,
измеряющего разность тепловых потоков между 2-мя чашками, одна из которых заполнена
образцом, при их одновременном регулируемом по скорости нагревании в печи до заданной
температуры, контролируемой датчиком PT100. Интеграл от разности тепловых потоков по
температуре в пересчете на единицу массы дает удельную теплоту фазового перехода.
Принцип измерения температуры фазовых переходов основан на определении на кривой
«тепловой поток – температура» точкиначала отклонения от монотонности, определяемой
пересечением экстраполяции низкотемпературной ветви пика кривой с базовой линией.
Калориметры представляют собой моноблочный настольный лабораторный прибор.
Калориметры состоят из калориметрической ячейки, системы контроля температуры
образца, системы контроля атмосферы образца, автоматической системы смены тиглей
(опционально),управляющего блока с сенсорным экраном и автоматической системы
управления на базе IBM совместимого компьютера.
Система контроля атмосферы образца представляет собой встроенное программно
управляемое устройство подачи двух различных газов в калориметрическую ячейку с
возможностью автоматического переключения и контроля расхода газов в процессе
эксперимента.
Измерение теплового потока в калориметрах проводится одновременно для исследуемого
образца и образца сравнения. Калориметры оснащены специальной системой охлаждения печи,
позволяющей проводить программное нагревание и охлаждение образцов с заданной
скоростью. Общий вид калориметров изображен на Рисунках 1 - 3.

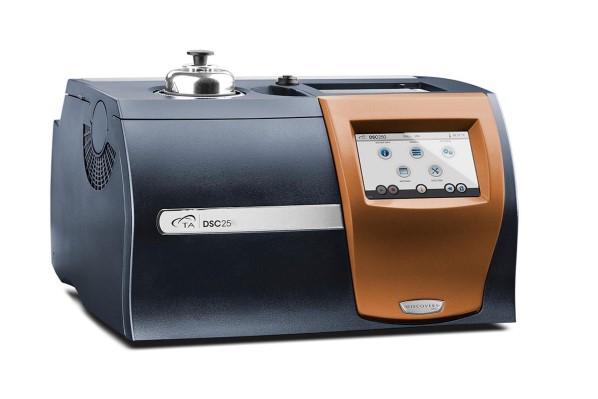

Рисунок 1- Общий вид DSC 25
Лист № 2
Всего листов 5

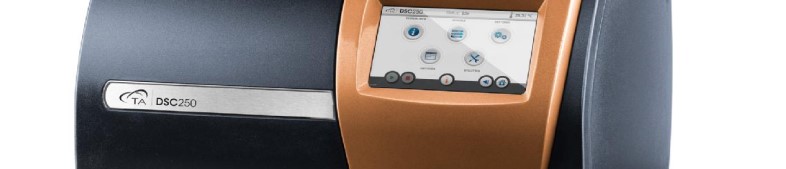

Рисунок 2- общий вид DSC 250

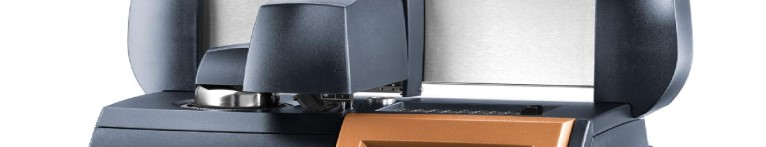

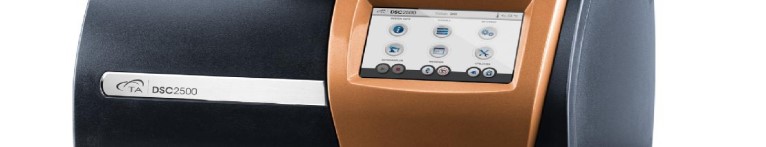

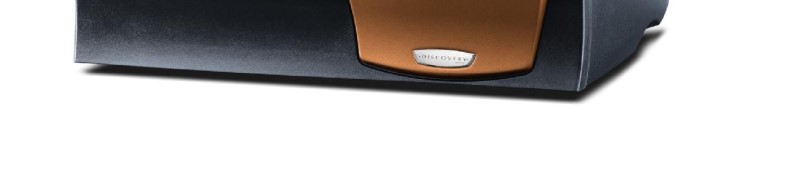

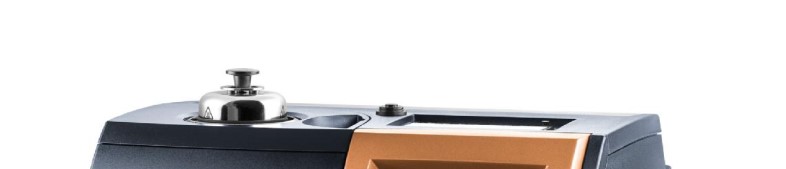

Рисунок 3- Общий вид DSC 2500
С точки зрения технической конструкции и состава встроенного ПО калориметры серии
DiscoveryDSC 2500, DSC 250 и DSC 25 являются абсолютно идентичными. Различия
заключаются в задействованных модулях встроенного ПО.
Лист № 3
Всего листов 5
Программное обеспечение
Управление процессом измерения и обработки выводимой информации в калориметре
осуществляется IBM-совместимым персональным компьютером с помощью специального
программногообеспечения(ПО).Программнымобразомосуществляетсянастройка
калориметра, выбор режимов и установка параметров эксперимента, градуировка калориметра
на основе измерения свойств стандартных образцов, оптимизация параметров, управление
работой, обработка выходной информации, печать и запоминание результатов анализа.
Калориметр использует двунаправленный интерфейс TCP/IP для управления и дистанционного
диагностирования.
Автономное ПО калориметров предназначено для извлечения измерительных данных
из нижнего уровня по стандартному протоколу на верхний для их визуализации, архивирования
и дальнейшей обработки. Оно идентифицируется при включении прибора путем вывода на
экран персонального компьютеранаименования. Версия автономного ПО можно узнать,
открыв панель менеджера уведомлений «Notification Manager», раздел «Application».
Защита автономного (внешнего) ПО обеспечивается средствами ОС Windows.
Идентификационные данные автономного программного обеспечения(ПО) приведены
в таблице 1
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «средний» по Р 50.2.077-2014.
Значение
TRIOS
Не ниже 4.01
60DC4727
CRC32
с учетом того, что
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии ПО (идентификационный номер ПО)
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Нормирование метрологических характеристик проведено
программное обеспечение является неотъемлемой частью калориметра.
Наименование характеристики
±0,8
±0,8
±0,8
от 10 до 1000
от 10 до 1000
от 10 до 1000
±2,0
±2,0
±2,0
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Диапазон показаний температур, °С
Discovery
DSC 2500
от -180 до
+725
от 30 до +725
Значение
Discovery
DSC 250
от -180 до
+725
от 30 до +725
Discovery
DSC 25
от -180 до
+725
от 30 до +725
±1,0
от 150 до
2500
±1,0
от 150 до
2500
±1,0
от 150 до
2500
Диапазон измерений температур, °С
Пределы допускаемой абсолютной
погрешности измерений температуры, ˚С
Диапазон измерений удельной теплоты,
кДж/кг
Пределы допускаемой относительной
погрешности измерений удельной теплоты, %
Диапазон измерений удельной теплоемкости,
Дж/(кг·К)
Пределы допускаемой относительной
погрешности измерений удельной
теплоемкости, %
Лист № 4
Всего листов 5
Таблица 3 - Основные технические характеристики
Наименование характеристикиЗначение
100-240
47-63
1,44
32
100-240
47-63
1,44
32
100-240
47-63
1,44
32
510
530
530
8
510
530
530
8
510
530
530
8
Напряжение питания, В
Частота питания, Гц
Потребляемая мощность, кВ
·
А
Масса, кг, не более
Габаритные размеры основного блока, мм, не
более
Глубина
Ширина
Высота
Средний срок службы, лет
Условия эксплуатации:
- температура окружающего воздуха, ˚С
- атмосферное давление, кПа
- относительная влажность , %
от +15 до +30
от 84 до 106,7
от 5 до 80
от +15 до +30
от 84 до 106,7
от 5 до 80
от +15 до+ 30
от 84 до 106,7
от 5 до 80
Знак утверждения типа
наносится на титульный лист руководства по эксплуатациитипографским способом и на
правую боковую поверхность прибора в виде наклейки с изображением знака.
Комплектность средства измерений
Количество
1 шт
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
Калориметрдифференциальный Discovery DSC 2500, Discovery DSC 250,
сканирующий Discovery DSC 25
Руководство по эксплуатации
Методика поверкиМП 2413-0046-2017 «Калориметры
дифференциальные сканирующие
моделей Discovery DSC 2500, Discovery
DSC 250, Discovery DSC 25 . Методика
поверки»
1 шт
1 шт
Поверка
осуществляется подокументу МП 2413-0046-2017 «Калориметры дифференциальные
сканирующие моделей Discovery DSC 2500, Discovery DSC 250, Discovery DSC 25 . Методика
поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 мая 2017 г.
Основные средства поверки:
- Мегаомметр М4100/1 (Регистрационный № 57409-14)
- Стандартные образцы температур и теплот фазовых переходов ГСО 2312-82 / 2316-82
- Стандартные образцы термодинамических свойств ГСО 149-86 –корунд
- Весы неавтоматического действия 2 класс точности по ГОСТ OIML R 76-1-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к калориметрам
дифференциальным сканирующим моделей Discovery DSC 2500, Discovery DSC 250,
Discovery DSC 25
ГОСТ 8.141-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная
схема для средств измерений удельной теплоемкости твердых тел в диапазоне температур
от 273,15 до 700 К
ГОСТ Р 8.872–2014 ГСИ. Государственная поверочная схема для средств измерений
удельнойэнтальпиии удельнойтеплоемкоститвердыхтелвдиапазонетемпературыот700 до 1800 К
Техническая документация фирмы «TA Instruments», США
Изготовитель
Trial «TA Instruments», США
Адрес: США. 159 Lukens Drive, New Castle, DE 19720
Телефон: 302-427-4000 Факс: 302-427-4001
Web-сайт:
Заявитель
Московское представительство компании «Интертек Трейдинг Корпорейшн»
Юридический адрес :107078, Москва, ул.Новая Басманная д.20,кор.2
Почтовый адрес :119333, Москва, Ленинский пр-т, д. 55/1, строение 2
Телефон: (495) 232-42-25, Факс: (495) 232-4225
E-mail:
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, Факс: (812) 713-01-14
Е-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
