Высокоскоростные системы измерения параметров пути СОКОЛ-2, ГРСИ 68280-17
Номер госреестра:
68280-17
Наименование СИ:
Высокоскоростные системы измерения параметров пути
Обозначение типа:
СОКОЛ-2
Производитель:
АО "Фирма ТВЕМА", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.08.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66868
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Высокоскоростные системы измерения параметров пути «СОКОЛ-2»
Назначение средства измерений
Высокоскоростные системы измерения параметров пути «СОКОЛ-2» (далее – системы)
предназначены для измерений параметров геометрии рельсовой колеи на железных дорогах и
метрополитенах.
Описание средства измерений
В основу работы Систем положен метод оптической лазерной триангуляции и
инерциальный метод измерения геометрических параметров рельсовой колеи. Лазеры,
установленные в профилометрах, подсвечивают рельсовую колею, образуя единую линию
засветки. Объективы видеокамер, установленных в профилометрах, фокусируют отраженные
лучи в точки на матрицах видеокамер, формируя профили каждого рельса. По смещению точек
профилей рельсов вычисляются параметры геометрии рельсовой колеи. БИНС измеряет углы
пространственного положения рамы с профилометром в трех плоскостях. Полученная от всех
регистрирующих устройств информация поступает на АРМ оператора, после обработки данных
АРМ оператора обеспечивает визуализацию и регистрацию геометрических параметров рельсов
и рельсовой колеи в реальном масштабе времени, а также передает данные на сервер для их
хранения.
Высокоскоростные системы измерения параметров пути «СОКОЛ-2» представляют
собой путеизмерительную систему, установленную на мобильное средство диагностики (МСД)
например, вагон, локомотив, автомотрису или другую подвижную единицу, конструктивно
состоящую из измерительного оборудования, закрепленного на ходовой тележке, и
оборудования для обработки и передачи данных, размещенного внутри вагона. Под вагоном
размещены профилометры и бесплатформенная инерциальная система (БИНС) (только для
исполнения 01), закрепленные на ходовой тележке. Внутри вагона находятся сервер данных,
автоматизированное рабочее место оператора (АРМ) и блок управления Системами.
Системы выпускаются в исполнениях 01 и 02. Системы исполнения 01 отличаются
наличием БИНС в составе Системы. На Системы исполнения 02 устанавливаются только
профилометры.

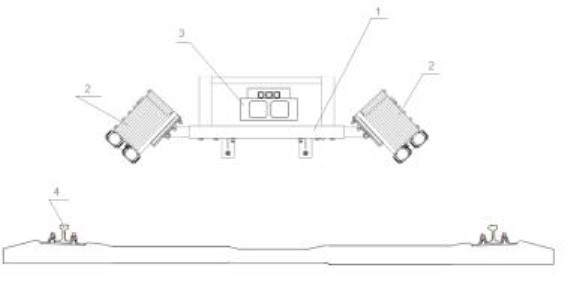

Рисунок 1 – Схема расположения элементов систем относительно железнодорожного пути
1 – Рама; 2 – Профилометры; 3 – БИНС, 4 – Рельс.
Лист № 2
Всего листов 5
Для защиты стекол измерительного оборудования от грязи и пыли, в конструкции
системы предусмотрен обдув. Каждый патрубок измерительного оборудования соединен с
воздуховодом, по которому осуществляется продув воздуха, предварительно очищенного от
твердых частиц с помощью воздухоочистителя.
Если измерительное оборудование, установленное в подвагонной части подвижного
состава, эксплуатируется при температуре окружающей среды ниже 0 °С, то для обеспечения
нормального функционирования системы предусмотрен обогрев ее отдельных устройств
(лазеров,видеокамер).Обогревосуществляетсязасчетнагревательныхэлементов,
смонтированных на корпусе устройств. Управление обогревом производится с помощью блока
управления.
Изделие содержит лазеры 4 класса опасности по ГОСТ 31581-2012.
На корпуса профилометров нанесены знаки лазерной опасности согласно ГОСТ 31581-2012.
Блок управления Системами обеспечивает блокировку доступа к тумблеру включения лазеров с
помощью специального ключа.

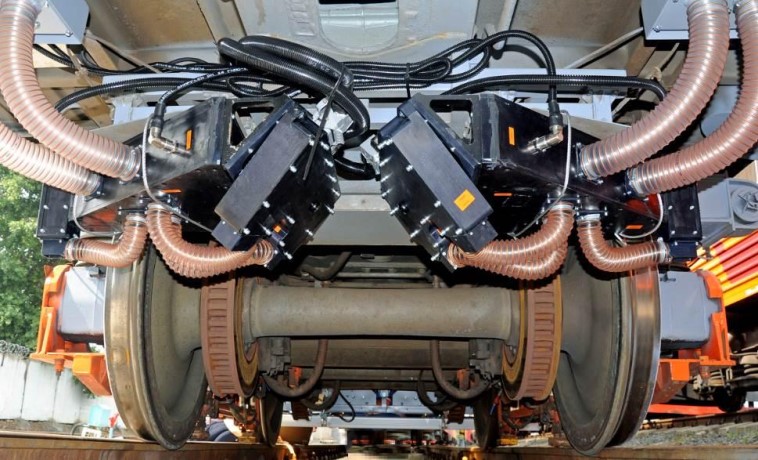

Рисунок 2 – Общий вид высокоскоростных систем измерения параметров пути «СОКОЛ-2»
Программное обеспечение
Программное обеспечение «ИНТЕГРАЛ» установлено на жестком диске АРМ оператора.
Впрограммнойоболочкефункции,дающиевозможностьизмененияпрограммного
обеспечения пользователем, отсутствуют. ПО «ИНТЕГРАЛ», установленное на АРМ оператора,
принимает данные измерений, выполняет их анализ, выводит на экран, результаты измерений и
информацию о выявленных отступлениях геометрических параметров пути от норм
содержания, распечатывает на бумажном носителе выходные документы и записывает данные
проезда на сервер с привязкой к координате пути.
Идентификационные данные программного обеспечения комплексов приведены в таблице 1.
Лист № 3
Всего листов 5
Таблица 1 - Идентификационные данные программного обеспечения комплексов
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие данные, если имеются
Значение
ПО «Интеграл»
Не ниже 1.1.20
–
не имеются
Уровень защиты программного обеспечения оценивается, как «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики
от -160 до +160
Не измеряется
±1,0
-
±0,5
± 0,5
от -7 до +7
Не измеряется
±0,03
-
от -5 до +5
Не измеряется
±0,03
-
от -7 до +7
Не измеряется
±0,03
-
±0,5
±0,5
Таблица 2 - Метрологические и технические характеристики
Исполнение 01
Исполнение 02
от 1505 до 1560
от 1505 до 1560
от 0 до 1700
от 0 до 1700
350
350
Наименование характеристики Систем
Диапазон измерений взаимного расположения
обеих рельсовых нитей по высоте (уровень), мм
Пределы допускаемой абсолютной погрешности
измерений взаимного расположения обеих
рельсовых нитей по высоте (уровень), мм
Диапазон измерений ширины рельсовой колеи, мм
Пределы допускаемой абсолютной погрешности
измерений ширины рельсовой колеи, мм
Диапазон измерений угла наклона в поперечной
рельсовой колее плоскости, º
Пределы допускаемой абсолютной погрешности
измерений угла наклона в поперечной рельсовой
колее плоскости, º
Диапазон измерений угла наклона в продольной
рельсовой колее плоскости, º
Пределы допускаемой абсолютной погрешности
измерений угла наклона в продольной рельсовой
колее плоскости, º
Диапазон измерений угла в горизонтальной
плоскости, º
Пределы допускаемой абсолютной погрешности
измерений угла в горизонтальной плоскости, º
Диапазон измерений профилометров, мм
Пределы допускаемой абсолютной погрешности
измерений профилометров, мм
Масса, кг, не более
Габаритные размеры, мм, не более
длина
ширина
высота
Диапазон рабочих температур, ºС
Средний срок службы, лет
1900
800
450
от -20 до +40
10
1900
800
450
от -20 до +40
10
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на наружную поверхность систем методом гравировки и в правом верхнем углу
руководства по эксплуатации типографским методом.
Комплектность средства измерений
1 экз.
Количество
Обозначение
-
Таблица 3 - Комплект поставки систем
Наименование
Высокоскоростные системы измерения
параметров пути «Сокол-2»
Запасные части, принадлежности и инструменты
Программное обеспечение
Формуляр
Методика поверки
Руководство по эксплуатации
ЗИП
ПО «ИНТЕГРАЛ»
ВДМА.663500.152 ФО
ВДМА.663500.152 МП
ВДМА.663500.152 РЭ
1 компл.
1 экз.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу ВДМА.663500.152 МП «Высокоскоростные системы измерения
параметров пути «СОКОЛ-2». Методика поверки», утвержденномуФГУП «ВНИИМС» 23.03.2017 г.
Основные средства поверки:
- линейка поверочная ШД-1600, 2 кл.т. по ГОСТ 8026-92;
- мерыдлиныконцевыеплоскопараллельныенабор№ 2 (1 – 100) мм, 4 разрядапоГОСТР 8.763-2011;
- поверочная плита 400×400 кл.т. 1 по ГОСТ 10905-86;
- уровень брусковый УБ-200 (рег. № 33071-12);
- штангенциркуль ШЦ-I-150-0,1 по ГОСТ 166-89;
- штангенциркуль ШЦ-II-630-0,1 по ГОСТ 166-89;
- штангенциркуль ШЦ-III-800-2000-0,1 по ГОСТ 166-89.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки
наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к системам
ВДМА.663500.152 ТУ Высокоскоростная система измерения параметров пути «СОКОЛ-2».
Технические условия
Изготовитель
Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»)
ИНН 7707011088
Адрес: 119602, Россия, г. Москва, 1-й Красносельский пер., д. 3, пом. 1, комн. 75
Тел./Факс: +7 (495) 230-30-26
E-mail:
Web-сайт:
Лист № 5
Всего листов 5
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
