Резервуары стальные вертикальные цилиндрические РВС-5000, ГРСИ 68271-17
Номер госреестра:
68271-17
Наименование СИ:
Резервуары стальные вертикальные цилиндрические
Обозначение типа:
РВС-5000
Производитель:
Хабаровское МУ треста "Дальтехмонтаж", г.Хабаровск
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 8, 9
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66859
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные вертикальные цилиндрические РВС-5000
Назначение средства измерений
Резервуары стальные вертикальные цилиндрические РВС-5000(далее - резервуары)
предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Описание средства измерений
Принцип действия резервуаров стальных вертикальных цилиндрических РВС-5000
основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его
наполнения
Резервуары стальные вертикальные РВС-5000, представляют собой наземные
вертикальные сварные (полистовое исполнение) сосудыс плоским днищем. Основанием
является гидрофобный слой из битумно-песчаной смеси. Резервуары снабжены люками-
лазами и штуцерами. Имеет стационарную крышу. Резервуары снабжены лестницей для
доступа на крышу. Резервуары оснащены, необходимыми техническими устройствами для
проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными
патрубками с запорной арматурой, хлопушками с боковым управлением и перепускным
устройствомуравниваниядавлениянахлопушку; механическимдыхательными
гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной
воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены
молниезащитой, защитой от статического электричества и вторичных проявлений молний.
Установка резервуаров – наземная, на рисунке 1 приведен общий вид резервуара.

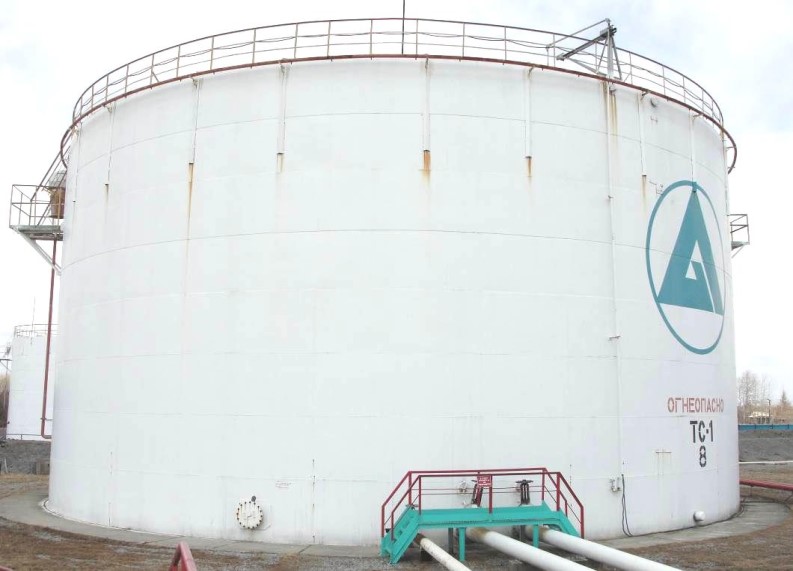

Рисунок 1 - Общий вид резервуара РВС-5000
Лист № 2
Всего листов 4
Резервуары стальные вертикальные цилиндрические РВС-5000 с заводскими №№ 8, 9
расположены 680031, Россия, Хабаровский край, г.Хабаровск, Матвеевсское шоссе , дом 39А,
литер Б, ООО «ТЗК-АЭРО»
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-5000 не
предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Метрологические и основные технические характеристики резервуаров приведены в
таблицах 1 и 2.
Значение
Наименование характеристики
±0,1
Таблица 1 – Метрологические характеристики
№8
№9
Номинальная вместимость, м³
5000
Пределы допускаемой
относительной погрешности при
определении вместимости
резервуара (геометрический метод),
%
Геометрическая вместимость, м³
Базовая высота резервуара, мм
Предельная высота наполнения, мм
4801,046
12092
11790
4826,400
12130
11400
от -40 до +50
Таблица 2 – Основные технические характеристики
Значение
Наименование характеристики
№8 №9
11880 11946
22772 22772
Высота резервуара, мм
Внешний диаметр, мм
Температура окружающей среды
при эксплуатации, ˚C
от -40 до +50
119192119192
Температура хранимой жидкости, ˚C
Масса резервуара, кг
Средний срок службы, лет
3030
Знак утверждения типа
наносится на титульный лист паспорта резервуара методом печати.
Комплектность средства измерений
Обозначение
РВС-5000
Таблица - 3 Комплект резервуара
Наименование
Резервуар стальной вертикальный цилиндрический
Паспорт
Градуировочная таблица
Количество
2 шт.
1 экз.
1 экз.
Лист № 3
Всего листов 4
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки (с изменениями № 1 и № 2)»
Основные средства поверки:
Рулетка измерительная Р30У2К 2-го класса точности по ГОСТ 7502-98
Рулетка измерительная с грузом Р20Н2Г 2-го класса точности по ГОСТ 7502-98
Толщиномер ультразвуковой А1208, регистрационный № 49605-12.
Термометр лабораторный ТЛ-4, регистрационный №. 303-91.
Динамометр общего назначения ДПУ-0,2-2, регистрационный № 26687-08.
Нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10.
Рейка нивелирная телескопическая VEGA TS3M, регистрационный № 1835-12.
Линейка измерительная металлическая, регистрационный № 20048-05.
Анемометр чашечный МС-13, регистрационный № 3488-80.
Штангенциркуль ШЦ по ГОСТ 166-89
Допускается применение аналогичных средств поверки обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте
подписи поверителя.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к резервуарам
стальным вертикальным цилиндрическим РВС-5000
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Техническая документация Хабаровского МУ треста «Дальтехмонтаж»
Изготовитель
Хабаровское монтажное управление треста «Дальтехмонтаж»
(Хабаровское МУ треста «Дальтехмонтаж»)
ИНН 2702060300
Адрес: 680015, Хабаровский край, г. Хабаровск, ул. Халтурина, 1Б
Телефон: +7 (4212) 30-54-57
Заявитель
Общество с ограниченной ответственностью «ТЗК-АЭРО» (ООО «ТЗК-АЭРО»)
ИНН 2724152185
Адрес: 680031, Россия , Хабаровский край, г. Хабаровск, Матвеевское шоссе , дом 39А,
литер Б
Лист № 4
Всего листов 4
Испытательный центр
Акционерное общество «Метролог» (АО «Метролог»)
Адрес: Россия, 443125, г. Самара, ул. Губанова, 20а.
Почтовый адрес: 443076, г.Самара ул. Партизанская, 173
Телефон: +7 (846)2791166, Е-mail:
Аттестат аккредитации АО «Метролог» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311958 от 07.12.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
