Приложение к свидетельству № 66856
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Зонды инклинометрические систем забойных телеметрических Tensor
Назначение средства измерений
Зонды инклинометрические систем забойных телеметрических Tensor (далее по тексту
– инклинометры) предназначены для измерений зенитного, азимутального углов и угла
установки отклонителя и передачи данных во время бурения скважины.
Описание средства измерений
Принцип действия инклинометров основан на измерении магнитного и гравитационного
полей Земли в помощью акселерометров и магнетометров, расположенных в забойной части
инклинометров. Полученные данные передаются в наземную часть инклинометров, и при
помощи программного обеспечения рассчитываются азимутальный, зенитный углы и угол
установки отклонителя.
Инклинометр состоит из забойной и наземной частей, передача данных между которыми
осуществляется посредством импульсов положительного давления. Забойная часть представляет
собой инклинометрический зонд, отвечающий за измерения, а наземная часть – электронный
блок обработки данных.
Внешний вид инклинометров представлен на рисунках 1 и 2.
Рисунок 1 – Общий вид забойной части инклинометров
Лист № 2
Всего листов 4

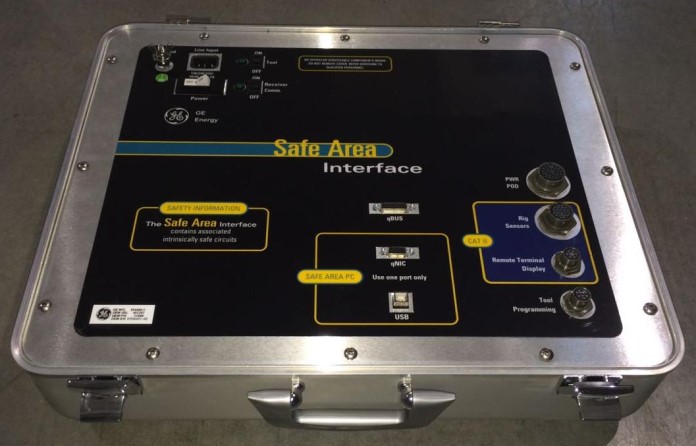

Рисунок 2 – Общий вид наземной части инклинометров
Пломбирование зондов инклинометрических систем забойных телеметрических Tensor
не предусмотрено.
Программное обеспечение
Инклинометры имеют в своем составе программное обеспечение (ПО), разработанное
для конкретной измерительной задачи, осуществляющее измерительные функции и функции
управления.
Цифровой идентификатор ПО
-
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
qMWD
ver 3.01 и выше
Программное обеспечение и его окружение являются неизменными, средства для
программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения инклинометров «средний» в соответствии
с Р 50.2.077-2014.
Метрологические и технические характеристики
±0,1
Пределы допускаемой абсолютной погрешности изме-
рений азимутальных углов, °
Значение
от 0 до 180
Таблица 2 – Метрологические характеристики инклинометров
Наименование характеристики
Диапазон измерений зенитных углов, °
Пределы допускаемой абсолютной погрешности изме-
рений зенитных углов, °
Диапазон измерений азимутальных углов, °
от 0 до 360
0,22
cos(
a
)
±
*
Лист № 3
Всего листов 4
±0,5
Значение
от 0 до 360
Наименование характеристики
Диапазон измерений углов установки отклонителя, °
Пределы допускаемой абсолютной погрешности изме-
рений углов установки отклонителя, °
* Примечание: где α – угол магнитного наклонения, °
Таблица 3 – Основные технические характеристики инклинометров
Значение
от 100 до 240
50/60
120
530
460
195
16,1
от 0 до +50
80
28
15
2026
47,6
16,1
Наименование характеристики
Наземная часть
Параметры электрического питания (от внешней сети):
– напряжение переменного тока, В
– частота переменного тока, Гц
Потребляемая мощность, В∙А, не более
Габаритные размеры, мм, не более:
– длина
– ширина
– высота
Масса, кг, не более
Условия эксплуатации:
– температура окружающей среды, °С
– относительная влажность воздуха, %, не более
Забойная часть
Параметры электрического питания (от внутреннего
аккумулятора):
– напряжение, В
Потребляемая мощность, В∙А, не более
Габаритные размеры, мм, не более:
– длина
– диаметр
Масса, кг, не более
Условия эксплуатации:
– температура окружающей среды, °С
– рабочее давление, кг/см
2
, не более
от 0 до +175
1360
Знак утверждения типа
наносят на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Обозначение
Количество
1 шт.
1 шт.
Таблица 4 – Комплектность средства измерений
Наименование
1 Зонд инклинометрический (забойная часть
инклинометра)
2 Электронный блок обработки данных (на-
земная часть инклинометра)
3 Руководство по эксплуатации
4 Методика поверки
МП № 203-25-2016
1 экз.
1 экз.
Лист № 4
Всего листов 4
Поверка
осуществляется по документу МП № 203-25-2016 «Зонды инклинометрические систем забойных
телеметрических Tensor. Методика поверки», утвержденномуФГУП «ВНИИМС» 9 августа 2016 г.
Основные средства поверки:
-
квадрант оптический КО с пределами допускаемой абсолютной погрешности изме-
рений ±10’’ (Рег. № 26905-15);
-
буссоль ОБК с погрешностью ориентирования не более 15’ (Рег. № 3045-72).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к зондам инкли-
нометрическим систем забойных телеметрических Tensor
Техническая документация фирмы-изготовителя
Изготовитель
GE Energy Oilfield Technology Inc., США
Адрес: 2418 N Fraizer Street #101, Conroe, TX, 77303, USA
Тел.: +1 (832) 615-45-47
Факс: +1 (832) 615-45-47
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «ДжиИ Рус» (ООО «ДжиИ Рус»)
ИНН 7705574092
Адрес: Россия, 123317, г. Москва, Пресненская наб., д. 10
Тел.: +7 (495) 739-68-11 Факс: +7 (495) 739-68-01
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
ИНН 7736042404
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
