Номер госреестра:
68243-17
Наименование СИ:
Манометры дифференциальные
Обозначение типа:
DA
Производитель:
Фирма "FISCHER Mess- und Regeltechnik GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.08.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66830
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры дифференциальные серии DA
Назначение средства измерений
Манометры дифференциальные серии DA (далее - манометры) предназначены для
непрерывных измерений дифференциального давления (разности давлений) газообразных или
жидких сред.
Описание средства измерений
Принцип действия манометров основан на использовании зависимости между
измеряемым давлением и упругой деформацией чувствительного элемента. Под воздействием
измеряемой разности давлений, которые подаются в измерительные камеры манометра,
происходит деформация чувствительного элемента, которая преобразуется передаточным
механизмом в перемещение показывающей стрелки относительно шкалы циферблата
манометра.
Манометры имеют следующие модификации: DA01, DA03, DA08, DA09, DA10, DA12.
В зависимости от модификации манометры отличаются: внешним видом, диапазоном
измерений дифференциального давления и материалом изготовления (модификации DA01,
DA03, DA09, DA10 изготавливаются из нержавеющей стали, а модификации DA08 и DA12 -
алюминиевый сплав с черным покрытием).
Манометры состоят из герметичного корпуса, в котором находится измерительная
камера с чувствительным элементом и передаточным механизмом, и встроенного в корпус
стрелочного индикатора с циферблатом. Подвод рабочего давления в измерительную камеру
манометра производится через подводные каналы корпуса, обозначенные как (+) и (-) для
подключения трубопроводов высокого и низкого давления, соответственно.
Шкала манометров может быть отградуирована в кПа, МПа, Па, мбар, бар.
Общий вид представлен на рисунках 1-6.
Пломбирование манометров не предусмотрено.

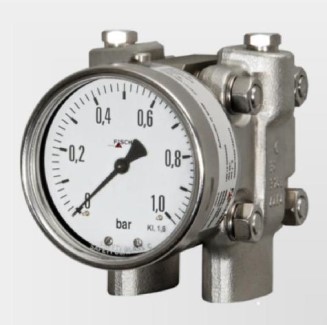

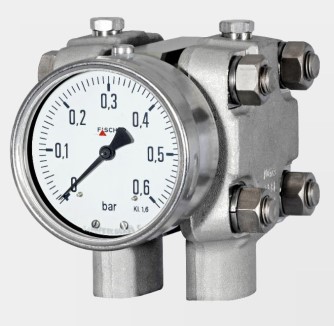

Рисунок 1 - Манометры модификации DА01Рисунок 2 - Манометры модификации DA03
Лист № 2
Всего листов 5

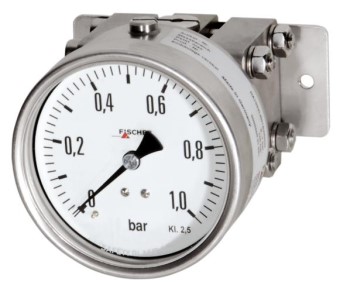

Рисунок 3 - Манометры модификации DА08

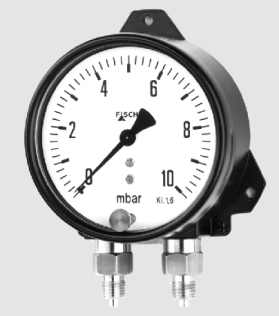

Рисунок 4 - Манометры модификации DА09

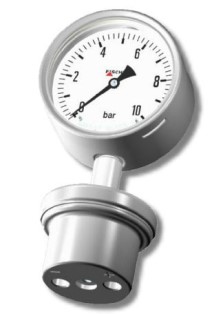

Рисунок 5 - Манометры модификации DA10
Рисунок 6 - Манометры модификации DA12
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
приведены в таблице 1.
Лист № 3
Всего листов 5
Моя
±1,6±1,6±1,6±2,5±2,5±2,5
ление, кПа
Таблица 1 - Метрологические и технические характеристики манометров модификаций DA01, DA03, DA08, DA09, DA10, DA12
Наименование характеристики
DA01DA03DA08
дификаци
DA09DA10DA12
Диапазон измерений
дифференциального давления, кПа
-минимальный диапазонот 0 до 6от 0 до 4от 0 до 0,6от 0 до 2,5от 0 до 100от 0 до 40
-максимальный диапазон от 0 до 2500 от 0 до 2500 от 0 до 16 от 0 до 2500 от 0 до 1600 от 0 до 2500
Пределы допускаемой приведенной (к
диапазону измерений) погрешности из-
мерений дифференциального давления,
%
Вариация показаний, %1,61,61,62,52,52,5
Максимальное рабочие статическое дав-
25000; 40000 4000; 10000 20 1600; 4000 10000 2500
Габаритные размеры
(длина×ширина
×
вы
с
ота), м
м
, не бол
е
е
228×200×210240×152×19061×130×160Ø161×259112×101×101105×127×140
Масса, кг, не более 28,5 13,0 0,6 7,0 2,25 1,25
Рабочие условия измерений:
- температура окружающей среды, °Сот -20 до +80от -20 до +80от -10 до +70от -20 до +80от -20 до +80от -10 до +70
Средний срок службы, лет 30
Лист № 4
Всего листов 5
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность средства измерений
Комплектность манометров представлена в таблице 2.
Таблица 2 - Комплектность
Наименование
Манометр дифференциальный серии DA
Паспорт
Методика поверки
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 68243-17 «Манометры дифференциальные серии DА.
Методика поверки», утверждённому ООО «ИЦРМ» 30.06.2017 г.
Основные средства поверки:
1.Манометр грузопоршневой МП-6 (регистрационный номер в Федеральном
информационном фонде 47335-11).
2.Манометр грузопоршневой МП-60 (регистрационный номер в Федеральном
информационном фонде 31703-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к манометрам
дифференциальным серии DА
ГОСТ 18140-84 Манометры дифференциальные ГСП. Общие технические условия
Техническая документация фирмы-изготовителя
Изготовитель
Фирма «FISCHER Mess- und Regeltechnik GmbH», Германия
Адрес: Bielefelderstr. 37a, 32107 Bad Salzuflen, Germany
Телефон: +495222974171
Факс: +4952229748171
Е-mail:
Сайт:
Заявитель
Общество с ограниченной ответственностью «Матис-М» (ООО «Матис-М»)
Адрес:117261, г. Москва, ул. Вавилова, д.70, корп. 3
Телефон: +7(495) 725-23-04
Факс: +7(495) 725-23-09
E-mail:
Лист № 5
Всего листов 5
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в области
метрологии»
Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
