Виброустановки электродинамические ВСВ-133, ГРСИ 68155-17
Номер госреестра:
68155-17
Наименование СИ:
Виброустановки электродинамические
Обозначение типа:
ВСВ-133
Производитель:
ООО "ВиКонт", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.07.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66733
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Виброустановки электродинамические ВСВ-133
Назначение средства измерений
ВиброустановкиэлектродинамическиеВСВ-133(далеевиброустановки)
предназначены для воспроизведения механических колебаний синусоидальной формы при
поверке и калибровке вибропреобразователей и виброизмерительных приборов различного
типа.
Описание средства измерений
Принцип действия виброустановки основан на воспроизведении вибростендом
синусоидальной вибрации и измерении параметров этой вибрации при помощи опорного
вибропреобразователя ускорения (акселерометра). Показания поверяемого или калибруемого
преобразователя вибрации (виброизмерительного прибора) сравниваются с показаниями
опорного вибропреобразователя.
Виброустановка состоит из вибровозбудителя модели ВСВ-133, усилителя мощности
модели ВСВ-133УМ, акселерометра пьезоэлектрического модели 4371 (госреестр № 39667-08),
усилителя согласующего модели ВСВ-133УЗ. Дополнительно установка может быть оснащена
лазерным измерителем параметров вибрации модели ИВП-133И, индикатором параметров
вибрации модели ИВП-133А и установочной станиной.
Виброустановка может использоваться в качестве рабочего эталона второго разряда в
соответствии сГОСТ Р 8.800-2012. «Государственная поверочная схема для средств
измерений виброперемещения,виброскоростиивиброускорениявдиапазоне частот
от 1·10
-1
до 2·10
4
Гц».
Виброустановкапозволяетповерять(калибровать)датчикиразличныхтипов:
зарядовые, с выходом по напряжению или току, пьезорезистивные, серво-датчики, емкостные,
индуктивные.

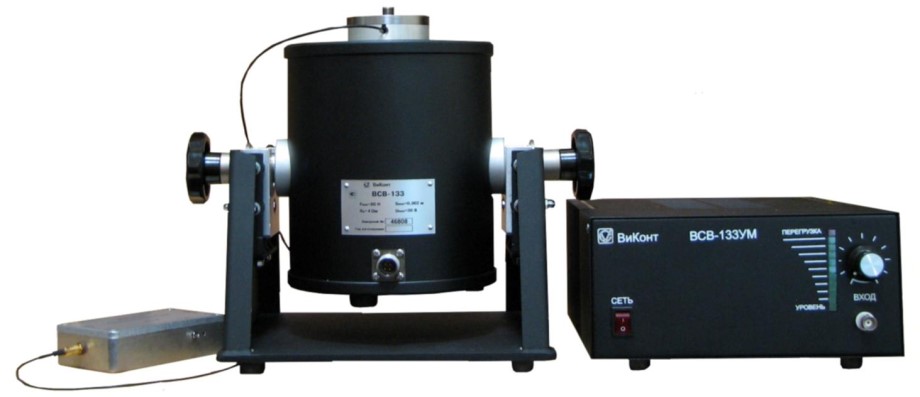

Общий вид виброустановки электродинамической ВСВ-133 представлен на рисунке 1.
Рисунок 1 – Общий внешний вид виброустановки электродинамической ВСВ-133
Пломбирование виброустановки электродинамической ВСВ-133 не предусмотрено.
Лист № 2
Всего листов 4
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Базовые частоты, Гц
от 0,5 до 70
от 0,35 до 100
от 2 до 1000
±2,5
±3
0,1
305×164×271
213×240×100
138×65×30
Таблица 1 – Метрологические и технические характеристики
Наименование характеристики
Значение
Диапазон воспроизводимых частот, Гц
от 10 до 1000
45
80
Максимальный диапазон воспроизводимых амплитуд
виброускорений, м/с
2
1
5
3
7
1000
2500
Максимальный диапазон воспроизводимых СКЗ
виброскорости, мм/с
Максимальный диапазон воспроизводимого размаха
виброперемещений, мкм
Коэффициент гармоник виброускорения, %, не более:
на базовых частотах
в диапазоне воспроизводимых частот
Относительный коэффициент поперечного движения
вибростола, %, не более:
на базовых частотах
в диапазоне воспроизводимых частот
Пределы допускаемой относительной погрешности
виброустановки при измерении амплитуд виброускорений,
СКЗ виброскоростей и размахов виброперемещений на
базовых частотах 45 и 80 Гц, %
Пределы допускаемой относительной погрешности
виброустановки при измерении амплитуд виброускорений,
СКЗ виброскоростей и размахов виброперемещений в
диапазоне воспроизводимых частот, %
Допускаемая нагрузка, г:
в вертикальном положении
в горизонтальном положении
Уровень собственных шумов в диапазоне воспроизводимых
частот, выраженный в единицах виброускорения, м/с
2
, не
более
Параметры электрического питания:
- напряжение постоянного тока, В
- частота питающей сети, Гц
220
±
10 %
50
±
1 %
Габаритные размеры (ширина×длина×высота), мм:
вибровозбудитель модели ВСВ-133
усилитель мощности модели ВСВ-133УМ
усилитель согласующий модели ВСВ-133УЗ
акселерометр пьезоэлектрический модели 4371
(диаметр×высота)
Ø15×20
Лист № 3
Всего листов 4
Наименование характеристики
Значение
20
5
0,9
0,012
Масса, кг, не более:
вибровозбудитель модели ВСВ-133
усилитель мощности модели ВСВ-133УМ
усилитель согласующий модели ВСВ-133УЗ
акселерометр пьезоэлектрический модели 4371
Условия эксплуатации:
- температура окружающей среды, ºС
Средний срок службы, лет
Средняя наработка на отказ, ч
от 18 до 25
10
1000
Знак утверждения типа
наносится на руководство по эксплуатации методом наклейки.
Комплектность средства измерений
1 шт.
1 шт.
1 шт.
1 шт.
Количество
1 шт.
1 шт.
1 экз.
1 экз.
Таблица 2 – Комплектность средства измерений
НаименованиеОбозначение
Виброустановка электродинамическая в ВСВ-133
составе:
-вибровозбудительВСВ-133
- усилитель мощностиВСВ-133УМ
- усилитель согласующий ВСВ-133УЗ
- акселерометр пьезоэлектрический 4371
- переходник для установки образцового и
поверяемого (калибруемого)
вибропреобразователя
Руководство по эксплуатации4277-034-98222904-16 РЭ
Формуляр 4277-034-98222904-16 ФО
Техническая документация на
комплектующие приборы
1 комплект
Поверка
осуществляется по документу МИ 1929-2007 «Государственная система обеспечения единства
измерений. Установки вибрационные поверочные. Методика поверки».
Основные средства поверки:
- поверочная виброустановка 1-го разряда по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых виброустановок с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или ставится в формуляр.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
виброустановкам электродинамическим ВСВ-133
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений
виброперемещения, виброскорости и виброускорения в диапазоне частот от 1·10
-1
до 2·10
4
Гц
ТУ 4277-034-98222904-16 Виброустановки электродинамические ВСВ-133.
Технические условия
Лист № 4
Всего листов 4
Изготовитель
Общество с ограниченной ответственностью «ВиКонт» (ООО «ВиКонт»)
ИНН 7726553463
Юридический адрес: 115191, г. Москва, Холодильный пер., д. 3, корп. 1, стр. 2
Телефон/факс: (495) 955-2786
Web-сайт:
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: (495)437-55-77 / (495)437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
