Номер госреестра:
68149-17
Наименование СИ:
Мосты эталонные переменного тока
Обозначение типа:
BN100A
Производитель:
Фирма "Hottinger Baldwin Messtechnik GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.07.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66727
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мосты эталонные переменного тока BN100A
Назначение средства измерений
Мосты эталонные переменного тока BN100A (далее по тексту – мосты) предназначены
для воспроизведения нормированных электрических сигналов, моделирующих сигналы полно-
мостовых тензометрических измерительных датчиков сопротивлением 350 Ом и работающих
на несущей частоте 225 Гц, получаемых под действием заданных механических нагрузок.
Описание средства измерений
Принцип действия основан на использовании прецизионной резистивной цепи, имити-
рующей тензометрический полномостовой датчик сопротивлением 350 Ом. Воспроизведение
нормированных электрических сигналов в пределах ±100 мВ/В обеспечивается посредством
переключаемых индуктивных делителей.
Мосты представляют собой портативные высокоточные электроизмерительные
приборы. На передней панели мостов расположены: три поворотных переключателя, предна-
значенные для выбора диапазонов воспроизведения и установки уровней электрических
сигналов, переключатель полярности напряжения питания тензометрических датчиков.
На задней панели мостов расположены: соединительный разъем для подключения к
калибруемому измерительному прибору, выключатель питания и соединитель сетевого шнура.
Низкая собственная ёмкость и индуктивность применяемой схемотехники обеспечивает
высокий класс точности мостов эталонных переменного тока BN100А. Компенсация резистив-
ных и ёмкостных влияний при использовании длинных соединительных кабелей достигается
применением 6-проводной схемы подключения.
Пломбирование мостов не предусмотрено.

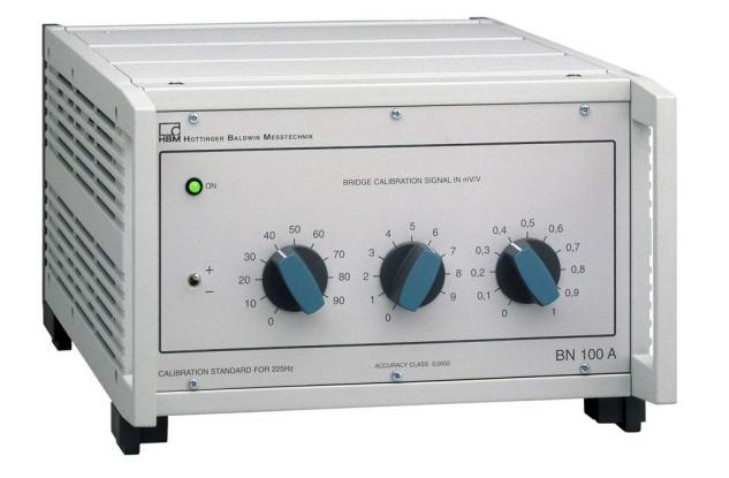

Рисунок 1 – Внешний вид мостов эталонных переменного тока BN100A
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Основные метрологические и технические характеристики мостов приведены в таблице 1.
от 215 до 235
Полярность выходного сигнала
от 15 до 30
80
от 0 до 50
Таблица 1 – Основные метрологические и технические характеристики мостов
Наименование характеристики
Класс точности
1)
Значение
0,0005
Номинальный диапазон частот напряжения питания измерительнойот 223 до 227
части моста, Гц
Допустимый диапазон частот напряжения питания измерительной час-
ти моста, Гц
Номинальное напряжение питания измерительной части моста, В
Допустимое напряжение питания измерительной части моста, В
Эквивалентное сопротивление измерительной части моста, Ом
10
от 1 до 15
от 346 до 354
положительная или
отрицательная
±100
0,1
115/230 ± 10 %
171×255×367
7,2
Пределы воспроизведения коэффициента преобразования, мВ/В
Дискретность воспроизведения коэффициента преобразования, мВ/В
Напряжение питания моста (при номинальной частоте 50 Гц), В
Габаритные размеры (высота×ширина×глубина), мм, не более
Масса, кг, не более
Нормальные условия измерений:
-
температура окружающего воздуха, ºС
-
относительная влажность воздуха при температуре +25 °С, %, не бо-
лее
Предельные условия измерений:
-
температура окружающего воздуха, ºС
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
10 000
10
Примечание
1)
– под классом точности понимается пределы допускаемой приведенной (к верхнему
значению коэффициента преобразования) погрешности
Знак утверждения типа
наносится на лицевую панель корпуса мостов методом трафаретной печати со слоем защитного
покрытия и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплектность мостов представлена в таблице 2.
Таблица 2 – Комплектность мостов
Наименование
Мост эталонный переменного тока
Руководство по эксплуатации
Методика поверки
Сетевой кабель
Соединительный кабель
Соединительный кабель
Обозначение
BN100A
---
KAB0238A-3
KAB133A
Количество
1 шт.
1 экз.
1 экз.
1 шт.
1 шт.
1 шт.
Лист № 3
Всего листов 3
Поверка
осуществляется по документу МП 68149-17 «Мосты эталонные переменного тока BN100A.
Методика поверки», утвержденному ООО «ИЦРМ» 10.04.2017 г.
Основные средства поверки:
-
Мультиметр цифровой прецизионный 8508А (регистрационный номер в Федеральном
информационном фонде № 25984-03);
-
Калибраторуниверсальный5520А(регистрационныйномервФедеральном
информационном фонде № 23346-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к мостам эталонным
переменного тока BN100A
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
Изготовитель
Фирма «Hottinger Baldwin Messtechnik GmbH», Германия
Адрес: Im Tiefen See 45, D-64293 Darmstadt, Deutschland
Телефон (факс): +49 6151 8030 (+49 6151 8039 100)
Web-сайт:
Заявитель
Филиал Товарищества с ограниченной ответственностью «КонтроллВахенд а Техника
(КВТ) ОЮ»
ИНН 9909448710
Адрес: 117218, г. Москва, ул. Кржижановского, д. 14, корп. 3, офис 9
Телефон: +7 (495) 226-64-32/31
E-mail:
Web-сайт:
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
