Комплексы противоаварийной автоматики МКПА, ГРСИ 68148-17
Номер госреестра:
68148-17
Наименование СИ:
Комплексы противоаварийной автоматики
Обозначение типа:
МКПА
Производитель:
ООО "Прософт-Системы", г.Екатеринбург
Межповерочный интервал:
6 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.07.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66726
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы противоаварийной автоматики МКПА
Назначение средства измерений
Комплексы противоаварийной автоматики МКПА (далее по тексту – комплексы)
предназначены для измерений напряжения и силы постоянного и переменного тока, частоты
переменного тока и угла фазового сдвига.
Описание средства измерений
Принцип действия комплексов заключается в использовании аналого-цифрового
преобразования входных сигналов, цифровой обработки полученных данных и расчета на их
основе необходимых параметров текущего режима электрической сети.
Функциональное назначение комплексов определяется составом выполняемых ими
функций противоаварийной автоматики (далее по тексту – ПА), каждая из которых реализуется
набором алгоритмов ПА, установленных на комплексах. Все данные, необходимые для работы
алгоритмов ПА, вычисляются как на основе информации, полученной с собственных модулей
аналогового и дискретного ввода, так и на основе информации, полученной по цифровым
протоколам связи. В случае выявления одним из алгоритмов ПА аварийного режима комплексы
выдают необходимые управляющие воздействия и регистрируют аварийное событие: фиксиру-
ют время, создают и сохраняют осциллограмму, заносят информацию в собственный журнал
событий, формируют предупредительную сигнализацию, индикацию и сообщение для диспет-
черской программы SignW о произошедшем аварийном событии.
Комплексы используются для контроля работы электрической сети и выполнения
функций противоаварийной автоматики.
Комплексы выполняют следующие функции:
-
прием аналоговых и дискретных сигналов;
-
расчет и выдача управляющих воздействий (УВ) в соответствии с алгоритмами,
реализующими следующие функции ПА:
а) автоматика ликвидации асинхронного режима (АЛАР ФССС, ФЦК);
б) автоматика ликвидации асинхронного режима по качаниям тока (АЛАР ФКТ);
в) автоматика ограничения повышения напряжения (АОПН);
г) автоматика ограничения снижения напряжения (АОСН);
д) автоматика ограничения снижения частоты (АОСЧ);
е) автоматика ограничения повышения частоты (АОПЧ);
ж) автоматика ограничения перегрузки оборудования (АОПО);
з) автоматика разгрузки при перегрузке по мощности (АРПМ);
и) автоматика разгрузки при коротких замыканиях (АРКЗ);
к) специальная автоматика отключения нагрузки (САОН);
л) функция контроля предшествующего режима (КПР);
м) функция фиксации отключения линии (ФОЛ);
н) функция фиксации отключения двух линий (ФОДЛ);
о) функция фиксации отключения трансформатора (ФОТ);
п) функция фиксации отключения двух трансформаторов (ФОДТ);
р) функция фиксации отключения блока (ФОБ);
с) функция фиксации отключения системы шин (ФОСШ);
т) функция фиксации сброса мощности (ФСМ);
у) функция фиксации тяжести короткого замыкания (ФТКЗ);
ф) автоматика дозировки управляющих воздействий (АДВ);
х) функция контроля вторичных цепей напряжения (КЦН);
ц) автоматика управления реактором (АУР);
Лист № 2
Всего листов 7
-
регистрация аварийных процессов;
-
ведение журнала событий;
-
периодический контроль исправности (самодиагностика);
-
человеко-машинный интерфейс;
-
обмен информацией с автоматизированным рабочим местом (АРМ) диспетчера;
-
сопряжение с автоматизированной системой управления технологическим процессом
(далее по тексту - АСУ ТП) объекта;
-
обмен с центрами управления по открытым протоколам связи стандартов
IEC 61870-5-104 и IEC 61850-8-1;
-
формирование и выдача аварийно-предупредительной сигнализации;
-
защита от несанкционированного доступа органов управления и конфигурирования.
Для решения задачи интеграции комплексов в АСУ ТП используются программные
модули, с помощью которых возможна передача данных с комплексов в АСУ ТП по одному из
трехпротоколов:стандартаOPCDA,стандартаIEC60870-5-104истандарта
IEC 61850-8-1(ММS). Для решения задачи синхронизации времени со временем АСУ ТП,
комплексы используют стандартные протоколы синхронизации времени ICMP и NTP.
Комплексы выполнены в виде электротехнического шкафа с двухсторонним доступом,
имеющего один из следующих вариантов конструктивного исполнения:
-
со стальной передней дверью;
-
со стеклянной передней и стальной задней дверью.
Основная часть узлов комплексов расположена на двух сторонах монтажной панели,
установленной вертикально внутри шкафа. Вне монтажной панели находятся:
-
модули вычислительной части резервированного комплекса (процессорные модули,
модули аналого-цифровых преобразователей (АЦП), программируемые модули дискретного
ввода/вывода), установленные на 19-дюймовом субблоке в верхней части шкафа комплексов;
-
пульт управления, органы индикации и оперативного управления, расположенные на
передней двери шкафа комплексов (в варианте со стеклянной передней дверью – на стальной
фальшдвери между монтажной панелью и стеклянной дверью).
Для защиты от несанкционированного доступа комплексы хранят в энергонезависимой
памяти учетные записи и пароли пользователей с указанием по каждой записи группы доступа,
отражающей набор прав владельца учетной записи. Комплексы предотвращают выполнение
команд от учетных записей, не имеющих разрешения на их выполнение.
Общий вид и место нанесения знака поверки комплексов представлены на
рисунке 1.
Лист № 3
Всего листов 7

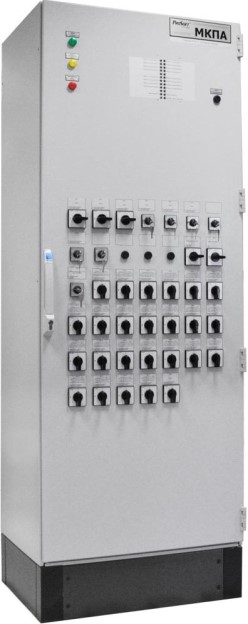

Рисунок 1 – Общий вид и место нанесения знака поверки комплексов
Пломбирование комплексов не предусмотрено.
Программное обеспечение
В состав программного обеспечения (далее по тексту – ПО) комплексов входит:
-
встроенное ПО;
-
прикладное ПО – программа SignW и Web-интерфейс.
Встроенное ПО является метрологически значимым и предназначено для реализации
системных функций.
Влияние встроенного ПО учтено при нормировании метрологических характеристик
комплексов.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений –
«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Прикладное ПО не является метрологически значимым и предназначено для
конфигурирования комплексов и просмотра текущих данных.
Идентификационныеданныеметрологическизначимойчастипрограммного
обеспечения комплексов приведены в таблице 1.
Идентификационные данные (признаки)
Значение
Таблица 1 – Идентификационные данные встроенного ПО комплексов
mkpa
не ниже 1.95
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Место
нанесения знака
поверки
Лист № 4
Всего листов 7
Метрологические и технические характеристики
Основные метрологические и технические характеристики комплексов приведены в
таблицах 2 - 3.
Примечание
Измеряемый параметр
Таблица 2 – Метрологические характеристики комплексов
Пределы допускаемой
Диапазонпогрешности
измерений (абсолютной ∆,
приведенной γ
1)
)
тока, мВ
от -20 до +20
Напряжение постоянного
от -75 до +75 ±0,4 % (γ) -
от -150 до +150
от -5 до +5
от -20 до +20
н
2)
U= 57,7 В,
±0,4 % (γ)I= 1 А
±0,4 % (γ)
±0,4 % (γ)
±0,4 % (γ)
Сила постоянного тока, мА
от -75 до +75
±0,4 % (γ) -
от -150 до +150
Напряжение переменного
от 0,5 до 100±0,4 % (γ)U
2)
= 57,7 В
тока, В от 1 до 200±0,4 % (γ)
н
100 В
(от 0,01 до 2)·I
н
(от 0,05 до 10)·I
н
3)
(от 0,1 до 20)·I
н
н
(от 0,25 до 50)·I
н
(от 0,01 до 2)·I
н
(от 0,05 до 10)·I
н
Сила переменного тока, А
(от 0,1 до 10)·I
н
,
(от 0,1 до 20)·I
н
(от 10 до 20)·I
н
,
3)
±1,0 % (γ)
н
(от 0,2 до 10)·I
н
,
I= 5 А
сов), с/сут
(от 0,2 до 40)·I
н
(от 10 до 40)·I
н
,
±1,0 % (γ)
Частота переменного тока, Гцот 45 до 55±0,02 Гц (∆)-
Угол фазового сдвига
4)
, …°от 0 до 360 ±1,0° (∆)-
Интервалвремени(ход ча-
- ±4 с/сут (∆)-
Примечания
1)
за нормирующее значение принимается верхнее значение диапазона измерений;
2)
U
н
– номинальное значение напряжения переменного тока;
3)
I
н
– номинальное значение силы переменного тока;
4)
фазовый сдвиг между синусоидальными сигналами на любых двух аналоговых
входах.
Лист № 5
Всего листов 7
от 176 до 242
от 47 до 63
800×2000×600
800×2000×800
от 1 до 50
до 80
Значение
до 32
от 24 до 120
от 24 до 120
30
от 176 до 242
300
400
Таблица 3 – Технические характеристики комплексов
Наименование характеристики
Количество аналоговых каналов
Количество входных дискретных каналов*
Количество выходных дискретных каналов*
Время готовности к работе, с, не более
Параметры сети питания от источника постоянного тока:
-
напряжение постоянного тока, В
Параметры сети питания от источника переменного тока:
-
напряжение переменного тока, В
-
частота переменного тока, Гц
Потребляемая мощность, Вт, не более
Габаритныеразмеры, (ширина×высота×глубина), мм, неболее:
-
шкафа со стальной передней дверью
-
шкафасостекляннойпереднейистальнойзаднейдверью
Масса, кг, не более
Рабочие условия измерений:
-
температура окружающего воздуха, °С
-
относительнаявлажностьвоздухапритемпературе 25 °С, %
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
125000
20
Примечание - * - суммарное количество входных и выходных дискретных каналов
не более 144.
Знак утверждения типа
наносится на переднюю дверь комплексов самоклеящейся этикеткой и на титульные листы
эксплуатационной документации (формуляр и руководство по эксплуатации) типографским
способом.
Комплектность средства измерений
Комплектность комплексов представлена в таблице 4.
Наименование
Обозначение
Количество
Примечания
Комплекс противоаварийной авто-
матики МКПА
ПБКМ.421445.026
1 шт.
-
Комплекс противоаварийной авто-
матики МКПА. Руководство по
эксплуатации
ПБКМ.421445.026 РЭ
1 экз.
-
Комплекс противоаварийной авто-
матики МКПА. Формуляр
ПБКМ.421445.026 ФО
1 экз.
-
Руководство пользователя на про-
граммное обеспечение АРМ SignW
ПБКМ.421445.026 Д035
1 экз.
-
Описания функций и алгоритмов
противоаварийной автоматики
ПБКМ.421445.026 Д1-
ПБКМ.421445.026 Д22
1 комплект
Состав
определяется
исполнением
комплексов
Таблица 4 – Комплектность комплексов
Лист № 6
Всего листов 7
Наименование
Обозначение
Количество
Примечания
Комплексы противоаварийной ав-
томатики МКПА. Методика поверки
ПБКМ.421445.026 МП
1 экз.
-
CD-диск с программным обеспече-
ние и документацией в электрон-
ном виде
-
1 экз.
-
Запасные части и инструменталь-
ные принадлежности по ведомости
ЗИП
ПБКМ.421445.026 ЗИ
1 комплект
Состав
определяется
по
согласованию с
заказчиком
Поверка
осуществляетсяподокументуПБКМ.421445.026МП«Комплексыпротивоаварийной
автоматики МКПА. Методика поверки», утвержденному ООО «ИЦРМ» 18.04.2017 г.
Основные средства поверки:
-
комплекс программно-технический измерительный РЕТОМ
ТМ
-61 (регистрационный
номер в Федеральном информационном фонде 39508-08);
-
установка многофункциональная измерительная СМС 256 (регистрационный номер
в Федеральном информационном фонде 26170-09);
-
сервер синхронизации времени ССВ-1Г (регистрационный номер в Федеральном
информационном фонде 58301-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в формуляр.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к комплексам
противоаварийной автоматики МКПА
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
КомплексыпротивоаварийнойавтоматикиМКПА.Техническиеусловия
ПБКМ.421445.026 ТУ
Изготовитель
Общество с ограниченной ответственностью «Прософт-Системы»
(ООО «Прософт-Системы»)
ИНН 6660149600
Адрес: 620102, г. Екатеринбург, ул. Волгоградская, 194 а
Телефон: (343) 356-51-11
E-mail:
Лист № 7
Всего листов 7
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526
Телефон: (495) 278-02-48
E-mail:
Аттестат аккредитации
ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 77640-20 | Комплексы измерительные | TOUCHLOG | Фирма "Eliwell Controls s.r.l.", Италия | 2 года | Перейти |
| 76343-19 | Комплексы воздушных судов мобильные диагностические | ВС-311В | ООО "Висом", г.Смоленск | 2 года | Перейти |
| 67800-17 | Комплексы для измерений количества газа | СГ-Суперфлоу | АО "Арзамасский приборостроительный завод им.П.И.Пландина", г.Арзамас | 5 лет | Перейти |
| 65637-16 | Комплексы программно-технические микропроцессорной системы автоматизации нефтеперекачивающей станции "Шнейдер Электрик" | Нет данных | ЗАО "СКАД тех", г.Москва | 2 года | Перейти |
| 56331-14 | Комплексы измерительно-вычислительные дорожной лаборатории | МАДИ | ФГБОУ ВПО "Московский автомобильно-дорожный государственный технический университет (МАДИ)", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
