Комплексы измерительно-вычислительные для мониторинга работающих механизмов 1701, ГРСИ 68084-17
Номер госреестра:
68084-17
Наименование СИ:
Комплексы измерительно-вычислительные для мониторинга работающих механизмов
Обозначение типа:
1701
Производитель:
Фирма "Bently Nevada, Inc.", США
Межповерочный интервал:
3 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 4 шт. с зав.№ 001 … 004
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66658
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексыизмерительно-вычислительныедлямониторингаработающих
механизмов 1701
Назначение средства измерений
Комплексы измерительно-вычислительные для мониторинга работающих механизмов 1701
(далее-комплексы)предназначеныдлянепрерывногоизмерениявиброскорости,
виброперемещения и осевого смещения (зазора) для четырех газотурбинных установок
TITAN 250 с заводскими номерами: KM14847, KM14848, KM14849, KM14850.
Описание средства измерений
Принцип работы основан на осуществлении непрерывного приема, усилении и
преобразовании аналоговой информации, поступающей от первичных преобразователей,
расчете не измеряемых прямым путем параметров вибрации и сравнении измеренных и
вычисленных параметров с программируемыми пользователем пороговыми значениями
(уставками).
Каждый комплекс представляет собой три стойки шасси 1701/05, состоящие из трех
модулей источника питания 1701/10, шести модулей приема сигнала с первичных
преобразователей 170180, пяти модулей приема сигнала с первичных преобразователей 170133,
семи модулей измерения 1701/15 и двух модулей измерений 1701/25.
Модуль1701/10обеспечиваетпитаниеподключаемыхпреобразователей
стабилизированным напряжением минус 24 В постоянного тока.
Модуль 1701/15 представляет собой двухканальный модуль, осуществляющий
преобразованиесигналаотпроксиметровисравнениеизмеренныхпараметровс
программируемыми пользователем пороговыми значениями (уставками).
Модуль 1701/25 представляет собой двухканальный модуль, осуществляющий
преобразование сигнала от акселерометров, велосиметров и сейсмических датчиков и
сравнение измеренных параметров с уставками.
Общий вид комплексов измерительно-вычислительных для мониторинга работающих
механизмов 1701 приведен на рисунке 1.
Лист № 2
Всего листов 4

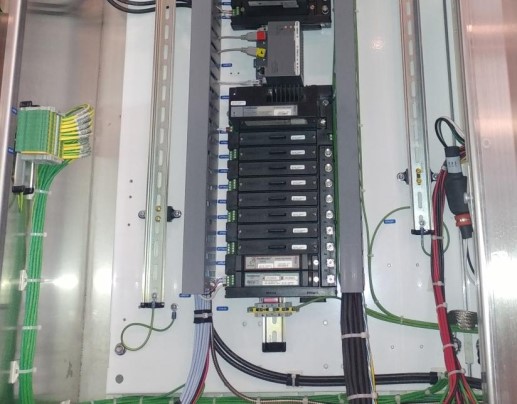

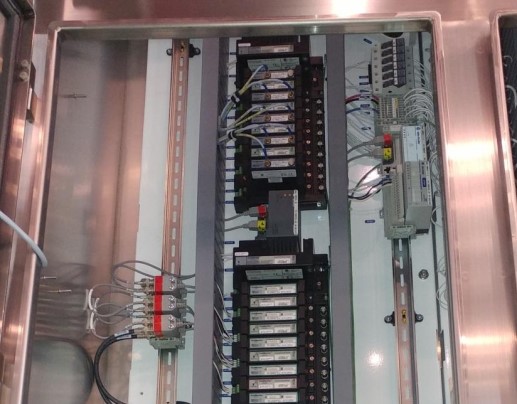

Рисунок 1 - Общий вид комплексов измерительно-вычислительных для мониторинга
работающих механизмов 1701
Программное обеспечение
Программное обеспечение (далее ПО) предназначено для управления комплексами,
сбора, обработки и отображение результатов измерений. ПО представляет собой сервисное
(фирменное) программное обеспечение, которое поставляется совместно с комплексами.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и
измерительную информацию:
-отсутствует физический доступ к носителю информации;
-реализован механизм защиты ПО от несанкционированного доступа.
Защитапрограммногообеспеченияотнепреднамеренныхипреднамеренных
изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Идентификационное
наименование ПО
Номер версии ПО
(идентификационный номер)
Цифровой
идентификатор ПО
Таблица 1 – Идентификационные данные программного обеспечения
FieldMonitor
-
-
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Модуль измерения 1701/25
±2
Модуль измерения 1701/15
±2
±2
Таблица 2 – Метрологические и технические характеристики
Наименование характеристики
Значение характеристики
от 1 до 75
от 10 до 5500
Диапазон измерения виброскорости, мм/с
Диапазон рабочих частот, Гц
Пределы допускаемой приведенной к диапазону измерения
погрешности измерения виброскорости в диапазоне рабочих
частот, %
от 1 до 500
от 10 до 1000
от -2000 до +2000
от -20 до +70
150×56×105
127×21,6×105
127×21,6×105
Диапазон измерения виброперемещения (размах), мкм
Диапазон рабочих частот, Гц
Пределы допускаемой приведенной к диапазону измерения
погрешности измерения виброперемещения (размах) в
диапазоне рабочих частот, %
Диапазон измерения осевого смещения, мкм
Пределы допускаемой приведенной к диапазону измерения
погрешности измерения осевого смещения, %
Диапазон рабочих температур, °C
Габаритные размеры, мм (длина ×ширина × высота), не более:
модуль 1701/10
модуль 1701/15, 1701/25
модуль 170133, 170180
Trial, г, не более: модуль
1701/10
модуль 1701/15, 1701/25
модуль 170133, 170180
570
314
320
Знак утверждения типа
наносится на стойку шасси методом наклейки и на титульный лист паспорта типографским
способом.
Комплектность средства измерений
Количество
4 шт.
Таблица 3 – Комплектность средства измерений
Наименование
Комплексы измерительно-вычислительные для мониторинга работающих
механизмов 1701 (зав. № 001, 002, 003 и 004)
Паспорт
4 экз.
Поверка
осуществляется в соответствии с документом МИ 2539-99 «Государственная система
обеспечения единства измерений. Измерительные каналы контроллеров, измерительно-
вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки: генератор сигналов сложной формы со сверхнизким
уровнем искажений DS 360 (г/р № 45344-10); цифровой мультиметр Agilent 34411А
(г/р № 33921-07).
Лист № 4
Всего листов 4
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам
измерительно-вычислительным для мониторинга работающих механизмов 1701
Техническая документация фирмы «Bently Nevada Inc.», США
Изготовитель
Фирма «Bently Nevada Inc.», США
Адрес: 1631 Bently Parkway South Minden, Nevada 89423, США
Тел.: +1 775 782 3611
Факс: +1 775 215 2876
Web-сайт:
Заявитель
Акционерное общество «РЭП Холдинг» (АО «РЭПХ»)
ИНН 7806151791
Адрес: 192029, г. Санкт-Петербург, пр. Обуховской обороны, д. 51, литер АФ
Тел.: +7 (812) 448-22-09
E-mail:
Web-сайт:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-5577
Факс: + 7 (495) 437-5666
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
