Комплекс аппаратно-программный на базе хроматографа "Хроматэк - Кристалл 5000" Нет данных, ГРСИ 68072-17

Смотреть ГРСИ
68071-17

Номер госреестра:

68072-17

Наименование СИ:

Комплекс аппаратно-программный на базе хроматографа "Хроматэк - Кристалл 5000"

Обозначение типа:

Нет данных

Производитель:

ЗАО СКБ "Хроматэк", г.Йошкар-Ола

Межповерочный интервал:

1 год

Сведения о типе СИ:

Заводской номер

Заводской номер:

зав.№ 652521

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Скачать
методику поверки СИ

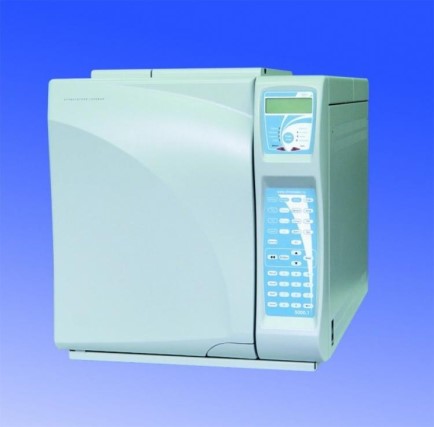

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 66646

об утверждении типа средств измерений

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексаппаратно-программный набазехроматографа «Хроматэк– Кристалл5000»

Назначение средства измерений

Комплекс аппаратно-программный на базе хроматографа «Хроматэк – Кристалл 5000»

(далее по тексту - АПК) предназначен для измерений молярной доли оксида углерода, диокси-

да углерода, метана, пропана, кислорода в газовых смесях на основе азота или воздуха при

аттестации стандартных образцов состава газовых смесей в баллонах под давлениеми

является рабочим эталоном 1-го разряда по ГОСТ 8.578-2014.

Описание средства измерений

Принцип действия АПК основан на применении метода газо-адсорбционной хромато-

графии в изотермическом режиме, в режиме линейного программирования температуры колонок.

АПК представляет собой комплекс аппаратно-программный для медицинских исследо-

ваний на базе хроматографа «Хроматэк – Кристалл 5000» (регистрационный номер 58954-14) с

детекторами ПИД и ДТП в программное обеспечение которого добавлены градуировки для

измерений молярной доли оксида углерода, диоксида углерода, метана, пропана, кислорода в

бинарных газовых смесях с азотом или воздухом. Градуировки выполнены с использованием

стандартных функций программного обеспечения, входящего в комплект поставки комплекса

аппаратно-программного для медицинских исследований на базе хроматографа «Хроматэк –

Кристалл 5000».

Управлениепроцессомизмеренияинастройкиосуществляетсяспомощью

ПО «Хроматэк-Аналитик 3.0», установленном на внешнем компьютере. Общий вид АПК и

место нанесения знака поверки показаны на рисунке1. Изготовитель не осуществляет

пломбирование хроматографа.

Место нанесения знака поверки

Рисунок 1- Общий вид комплекса аппаратно-программного на базе хроматографа

«Хроматэк – Кристалл 5000»

Лист № 2

Всего листов 6

Программное обеспечение

Программное обеспечение полностью соответствует программному обеспечению ком-

плекса аппаратно-программногодля медицинских исследованийна базе хроматографа

«Хроматэк – Кристалл 5000» (регистрационный номер 58954-14).

Не ниже 3.0.0.2

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

«Хроматэк-Аналитик 3.0»

Идентификационное наименование ПО

Номер версии (идентификационный номер)

ПО

Цифровой идентификатор ПО

К метрологическизначимой части ПО «Хроматэк-Аналитик 3.0» относится файл

Analytic3Core.dll.

Метрологически значимая часть ПО выполняет следующие функции:

управление прибором;

установка режимов работы прибора;

построение калибровочных (градировочных) зависимостей;

расчет содержания определяемого компонента;

обработка, хранение и передача результатов измерений;

проведение диагностических тестов прибора.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует

уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено

при их нормировании.

Метрологические и технические характеристики

Определяемый

компонент

Наименование характеристики

Значение характеристики

Диапазон измерений, %

От 0,0001 до 1,0

Пределы допускаемой относительной

погрешности*, %:

- в диапазоне от 0,0001 до 0,0010 %

включ.

(5,1 – 1111∙X)

СО

Таблица 2 - Метрологические характеристики при измерении молярной доли компонента в

синтетическом воздухе

- в диапазоне св. 0,0010 до 0,10 % включ.

(4 – 15,1∙X)

- в диапазоне св. 0,10 до 0,50 % включ.

(

2,75 – 2,5∙X)

- в диапазоне св. 0,50 до 1,0 %

Лист № 3

Всего листов 6

Диапазон измерений, %

От 0,2 до 12,0

Пределы допускаемой относительной

погрешности*, %:

Пределы допускаемой относительной

погрешности*, %:

Пределы допускаемой относительной

погрешности*, %:

- в диапазоне от 0,20 до 0,50 % включ.

(2,75 – 2,5∙X)

- в диапазоне св. 0,50 до 0,85 %

1,5

Примечания: X-текущее значение измеряемой величины

* в зависимости от содержания определяемого компонента

Продолжение таблицы 2

- в диапазоне от 0,20 до 0,50 % включ.

- в диапазоне св. 0,50 до 12,0 %

Диапазон измерений, %

(2,75 – 2,5∙X)

(1,5 – 0,046∙X)

От 0,1 до 2,5

- в диапазоне от 0,10 до 0,50 % включ.

- в диапазоне св. 0,50 до 2,5

Диапазон измерений, %

(2,75 – 2,5∙X)

(1,5 – 0,046∙X)

От 0,2 до 0,85

Определяемый

компонент

(4 – 15,1∙X)

(2,75 – 2,5∙X)

(1,5– 0,046∙X)

Пределы допускаемой относительной

погрешности*, %

- в диапазоне св. 0,50 до 20,0 % включ.

- в диапазоне св. 20,0 до 30,0 %

(4 – 15,1∙X)

(2,75 – 2,5∙X)

(1,5 – 0,046∙X)

(0,7 – 0,005∙X)

Таблица 3 - Метрологические характеристики при измерении молярной доли компонента в азоте

Наименование характеристикиЗначение характеристики

Диапазон измерений, %От 0,0001 до 9,5

(5,1 – 1111∙X)

- в диапазоне от 0,0001 до 0,0010 %

СО

включ.

- в диапазоне св. 0,0010 до 0,10 % включ.

- в диапазоне св. 0,10 до 0,50 % включ.

- в диапазоне св. 0,50 до 9,5 %

Диапазон измерений, %от 0,0015 до 30,0

- в диапазоне от 0,0015 до 0,10 % включ.

- в диапазоне св. 0,10 до 0,50 % включ.

Лист № 4

Всего листов 6

Диапазон измерений, %

От 0,05 до 92

Пределы допускаемой относительной

погрешности*, %:

Пределы допускаемой относительной

погрешности*, %:

Пределы допускаемой относительной

погрешности*, %:

- в диапазоне от 0,25 до 0,50 % включ.

- в диапазоне св. 0,50 до 20,0 включ.

- в диапазоне св.20,0 до 23,0 %

(

2,75 – 2,5∙X)

(

1,5 – 0,046∙X)

0,6

Примечания: X-текущее значение измеряемой величины

* в зависимости от содержания определяемого компонента

Продолжение таблицы 3

- в диапазоне от 0,05 до 0,10 % включ.

- в диапазоне св. 0,10 до 0,50 % включ.

- в диапазоне св. 0,50 до 20,0 % включ.

- в диапазоне св. 20,0 до 70,0 % включ.

- в диапазоне св. 70,0 до 92,0 %

Диапазон измерений, %

(

4 – 15,1∙X)

(

2,75 – 2,5∙X)

(

1,5 – 0,046∙X)

(

0,76 – 0,008∙X)

(

0,51 – 0,0045∙X)

От 0,05 до 2,0

- в диапазоне от 0,050 до 0,10 % включ.

- в диапазоне св.0,10 до 0,50 % включ.

- в диапазоне св.0,50 до 2,0 %

Диапазон измерений, %

(

4 – 15,1∙X)

(

2,75 – 2,5∙X)

(

1,5– 0,046∙X)

От 0,25 до 23

от +15 до +30

Таблица 4 - Основные технические характеристики

Наименование характеристики

Габаритные размеры (Д×Ш×В), мм

Масса, кг, не более

Потребляемая мощность, В·А, не более

Напряжение питания частотой (50±1) Гц, В

Значение характеристики

600×590×540

1000

220

Условия эксплуатации

- диапазон температур окружающего воздуха, ºС

- диапазон относительной влажности

окружающего воздуха (при +25 ºС)

- диапазон атмосферного давления, кПа

не более 80

от 84 до 106

Знак утверждения типа

наносится типографическим способом на титульный лист руководства по эксплуатации прибо-

ра и на шильд на задней панели АПК.

Лист № 5

Всего листов 6

Комплектность средства измерений

Обозначение

Количество

Таблица 5 - Комплектность средства измерений

Наименование

Комплекс аппаратно-программный на базе

хроматографа «Хроматэк – Кристалл 5000»

Руководство по эксплуатации

Методика поверки

МП-242-2102-2017

Поверка

осуществляется по документу МП-242-2102-2017 «Комплекс аппаратно-программный на базе

хроматографа «Хроматэк – Кристалл 5000», зав.№ 652521. Методика поверки», утвержденному

ФГУП «ВНИИМ им. Д.И.Менделеева» 27.04.2017 г.

Основные средства поверки:

- поверочныегазовые смеси- эталоны сравнения в баллонах под давлением

ГСО 10768-2016 (ИП-ВНИИМ-ЭС);

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых АПК с требуемой точностью.

Знак поверки наносится на лицевую панель АПК, как показано на рисунке 1 и (или) на

свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе

Нормативные и технические документы, устанавливающие требования к комплексу

аппаратно-программному на базе хроматографа «Хроматэк – Кристалл 5000»

ГОСТ 8.578-2014 Государственная поверочная схема для средств измерений содержания

компонентов в газовых средах

Техническая документация изготовителя

Изготовитель

Закрытое акционерное общество СКБ «Хроматэк» (ЗАО СКБ «Хроматэк»)

ИНН 1215032212

Адрес: Россия, 424000, Республика Марий Эл, г. Йошкар-Ола, ул. Строителей, д. 94

Тел.: +7 (8352) 68-59-69, +7 (8352) 68-59-70, факс: +7 (8352) 68-59-16

Web-сайт:

http://www.chromatec.ru

E-mail:

mail@chromatec.ru

Заявитель

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,

метрологии и испытаний в Кемеровской области» (ФБУ «Кемеровский ЦСМ»)

ИНН 4207007095

Адрес: РФ, 650991, Кемеровская область, г. Кемерово, ул. Дворцовая, д. 2

Тел.: +7 (3843) 36-41-41, факс: +7 (3843) 36-02-62

Web-сайт:

http://www.kmrcsm.ru

E-mail:

info@csmnvkz.ru

Лист № 6

Всего листов 6

Испытательный центр

Федеральное государственное унитарное предприятие«Всероссийский научно-

исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Тел.: +7 (812) 251-76-01,факс: +7 (812) 713-01-14

Web-сайт :

http://www.vniim.ru

E-mail:

info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению

испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » _______________ 2017 г.
