Номер госреестра:
68045-17
Наименование СИ:
Хроматографы
Обозначение типа:
KNAUER
Производитель:
Фирма "Knauer Wissenschaftliche Geratebau GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.07.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66618
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Хроматографы «KNAUER»
Назначение средства измерений
Хроматографы «KNAUER» (далее – хроматографы) предназначены для количественного
химического анализа широкого спектра органических и неорганических образцов и материалов
в соответствии с аттестованными методиками измерений.
Описание средства измерений
Принцип действия хроматографов основан на разделении смеси веществ на
хроматографической колонке с последующим детектированием компонентов одним из
следующих детекторов: спектрофотометрическим Azura MWD 2.1 L, на диодной матрице
Azura DAD 2.1 L, дифференциальным рефрактометрическим RID 2.1L, кондуктометрическим
CDD-10Avp.
Хроматограф представляет собой комплекс функционально объединенных блоков и
вспомогательных устройств, обеспечивающих разделение жидких смесей, детектирование,
идентификацию и количественное определение компонентов смеси.
Хроматограф комплектуют насосами: Smartline Pump 1050, Azura P 2.1S, Azura P 4.1S,
Azura 6.1L, PLATINblue P-1. Насосы Smartline Pump 1050 обеспечивают подачу элюента с
высокойточностью,обладаютсистемойподавленияостаточныхпульсаций,имеют
возможность при подключении блока формирования градиента Smartline Manager 5050
формировать градиент на стороне низкого давления либо на стороне высокого давления при
подключениинесколькихнасосов.НасосыAzuraP 6.1Lобладаютаналогичными
характеристиками, но в отличие от Smartline Pump 1050, снабжены вакуумными дегазаторами и
возможностью создания градиента на стороне низкого или высокого давления. Насосы
PLATINblue P-1 и Azura 6.1L способны развивать давление в системе до 1000 бар, что
позволяет пользователю работать с высокоэффективными колонками, позволяющими снизить
время анализа и расход элюента.
Хроматографы могут работать как в изократическом, так и в градиентном режиме. Для
формирования градиента на стороне низкого давления подключают блок формирования
градиента Smartline Manager 5050 либо PLATINblue M-1 Manager. В состав блоков
формирования градиента входит также вакуумный дегазатор и (по запросу) интерфейсный
модуль.
Вводпробыможетвыполнятьсяавтоматическиприпомощиавтосамплеров
(Smartline Autosampler 3950, PLATINblue AS-1, Autosampler AS 6.1L или Autosampler 3950) или
ручным дозатором. Автосамплеры PLATINblue AS-1 и Autosampler AS 6.1L могут работать в
системах с давлением до 1000 бар, при этом максимально возможный объем отбираемой пробы
составляет 100 мкл. Конструкция автосамплеров Smartline Autosampler 3950 и Autosampler AS 6.1L
позволяет отбирать пробы из виал разного объема, дозировать с высокой воспроизводимостью
пробы объемом от 1 мкл до 5000 мкл.
Термостаты Smartline Column Oven, PLATINblue T-1 и Azura CT 2.1 оснащены
термоэлектрическими элементами Пельтье, что позволяет регулировать температуру колонок
от +5 ˚С до +85 ˚С. Термостаты PLATINblue T-1 и Azura CT 2.1 обладают более высокой по
сравнению с Smartline Column Oven скоростью нагрева, что дает возможность выполнять
предварительный прогрев элюента и постколоночное охлаждение. Конструкция термостата
PLATINblue T-1 позволяет одновременно устанавливать до 6 колонок. В состав конструкции
термостата входит сенсорная панель, быстродействующий кран для переключения потоков
между колонками.
Лист № 2
Всего листов 6
Спектрофотометрический детектор Azura MWD 2.1 L и диодно-матричный детектор
Azura DAD 2.1 L относятся к абсорбционным детекторам, принцип действия которых основан
на измерении степени поглощения анализируемым веществом светового потока. Оба детектора
комплектуются дейтериевой лампой для работ в ультрафиолетовой области спектра в диапазоне
длин волн от 190 до 700 нм. Возможен выбор длины волны излучения с шагом 1 нм. Излучение
лампы проникает в кювету, в которой находится анализируемая проба, и после прохождения
кюветы разделяется дифракционной решеткой. Разделенный свет регистрируется отдельными
фотодиодами или фотодиодной матрицей. При анализе токсичных и взрывоопасных веществ, а
также при высоких скоростях потока возможно отделение кюветы от детектора при помощи
оптоволоконных соединений. Оба детектора имеют систему откачки утечек жидкостей.
Дифференциальный рефрактометрическийдетектор RID 2.1L предназначен для
определения содержания веществ, не имеющих или имеющих слабое поглощение в
ультрафиолетовой области спектра. Принцип действиядетектора основан на измерении
преломления (рефракции) света на границе двух сред. Световой поток проходит через
сравнительную кювету, заполненную чистым растворителем, и измерительную, заполненную
раствором анализируемого вещества в том же растворителе. Определение концентрации
анализируемого вещества происходит по регистрации степени отклонения светового луча,
прошедшего через среду раствора, от его отклонения при прохождении среды чистого
растворителя, которое принимают за нулевую отметку. Детектор снабжен датчиком утечек и
термостатом. Система управления Mobile Control позволяет устанавливать часы работы самого
детектораи источникасвета, регулировать яркостьи распределение света, питаниесветодиодаи т. д.
Кондуктометрический детекторCDD-10Avp – это высокочувствительный детектор,
предназначенный, в основном, для ионной хроматографии. Ячейка детектора с внутренним
нагревателем установлена в термостат колонки для двойного контроля температуры. С опцией
двухканального детектирования возможно определение одновременно катионов и анионов.
Дополнительно в детектор возможно установление супрессора для уменьшения фонового
сигнала, влияющего на чувствительность. Для супрессорной ионной хроматографии может
использоватьсявторойдетекторCDD-10Asp, которыйработаетвкомплексесдетекторомCDD-10Avp.
Пломбирование хроматографов не предусмотрено.

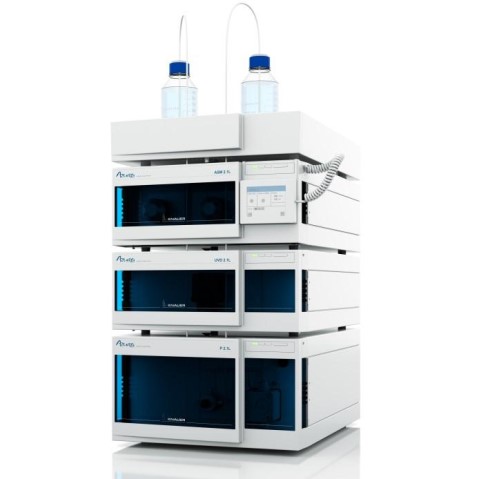

Рисунок 1 - Внешний вид хроматографа «KNAUER».
Лист № 3
Всего листов 6
Рисунок 2 - Внешний вид детекторов: спектрофотометрического Azura MWD 2.1 L, на диодной
матрице Azura DAD 2.1 L, дифференциального рефрактометрического RID 2.1L.

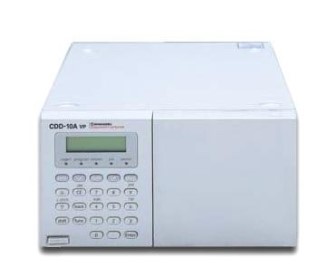

Рисунок 3 - Внешний вид кондуктометрического детектора CDD-10Avp
Программное обеспечение
Уровень защиты встроенного программного обеспечения от непреднамеренных и
преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
PurityChrom
Идентификационное наименование ПОPurityChrom
Номер версии (идентификационный номер ПО) не ранее 1
Цифровой идентификатор ПО –
OpenLab EZChrom Edition
Идентификационное наименование ПОOpenLab EZChrom Edition
Номер версии (идентификационный номер ПО) не ранее 1
Цифровой идентификатор ПО –
ClarityChrom
Идентификационное наименование ПОClarityChrom
Номер версии (идентификационный номер ПО) не ранее 1
Цифровой идентификатор ПО –
Метрологические и основные технические характеристики
Таблица 2 – Метрологические характеристики спектрофотометрического детектора Azura MWD
2.1 L, детектора на диодной матрице Azura DAD 2.1 L
Наименование характеристикиЗначение
Диапазон длины волны, нм от 190 до 700
Уровень флуктуационных шумов нулевого сигнала (
l
=254 нм, постоянная
времени 1 с, ацетонитрил-вода, объемное соотношение 84:16), е.о.п., не5,0
×
10
–6
более
Дрейф нулевого сигнала (
l
=254 нм, постоянная времени 1 с, ацетонитрил-
вода, объемное соотношение 84:16), е.о.п./ч, не более4,0
×
10
–4
Лист № 4
Всего листов 6
Наименование характеристики
Предел детектирования по антрацену, г/см
3
, не более
Значение
1,0
×
10
–9
2
0,5
Предел допускаемого относительного среднего квадратичного отклонения
выходного сигнала хроматографа при автоматическом дозировании 20 мкл
контрольного раствора антрацена (20 мг/дм
3
), %:
– по площади пика
– по времени удерживания
Пределы допускаемого значения относительного изменения выходного
сигнала хроматографа по площади пика за 8 часов непрерывной работы, %
±2
Таблица 3 – Метрологические характеристики дифференциального рефрактометрического де-
тектора RID 2.1L
Наименование характеристикиЗначение
Диапазон измерений относительного изменения показателя преломления, от 1,00 до
ед. рефр. 1,75
Уровень флуктуационных шумов нулевого сигнала (
l
=254 нм, постоянная
времени 1 с, ацетонитрил-вода, объемное соотношение 84:16), ед. рефр., не
более2,5
×
10
–9
Дрейф нулевого сигнала, ед. рефр./ч, не более
2,0
×
10
–7
Предел детектирования по антрацену, г/см
3
, не более
1,0
×
10
–9
Предел допускаемого относительного среднего квадратичного отклонения
выходного сигнала хроматографа при автоматическом дозировании 20 мкл
контрольного раствора антрацена (200 мг/дм
3
), %:
– по площади пика2
– по времени удерживания 0,5
Пределы допускаемого значения относительного изменения выходного
сигнала хроматографа по площади пика за 8 часов непрерывной работы, %±2
Таблица 4 – Метрологические характеристики кондуктометрического детектора CDD-10Avp
Наименование характеристикиЗначение
Диапазон измерений, мкСм/смот 0,1 до
5120,0
Уровень флуктуационных шумов нулевого сигнала, мкСм/см не более0,004
0,025
Дрейф нулевого сигнала (при постоянной температуре), (мкСм/см)/ч, не
более
Дрейф при изменении температуры на 1 ˚C, (мкСм/см)/˚C, не более
Предел детектирования по хлорид-иону, г/см
3
, не более
0,025
5,0
×
10
–8
3
0,5
Предел допускаемого относительного среднего квадратичного отклонения
выходного сигнала хроматографа при автоматическом дозировании 20 мкл
контрольного раствора хлорид-иона (10 мг/дм
3
), %:
– по площади (высоте) пика
– по времени удерживания
Пределы допускаемого значения относительного изменения выходного
сигнала хроматографа по площади (высоте) пика за 8 часов непрерывной
работы, %
±5
Лист № 5
Всего листов 6
75
65
523
361
158
Значение
Таблица 5 – Основные технические характеристики
Наименование характеристики
Потребляемая мощность, В
×
А, не более:
– спектрофотометрический детектор Azura MWD 2.1 L,
детектор на диодной матрице Azura DAD 2.1 L, дифференциальный
рефрактометрический детектор RID 2.1L,
– кондуктометрический детектор CDD-10Avp.
12,2
10,8
6
420
260
140
Масса, кг, не более:
– спектрофотометрический детектор Azura MWD 2.1 L и детектор на
диодной матрице Azura DAD 2.1 L,
– дифференциальный рефрактометрический детектор RID 2.1L,
– кондуктометрический детектор CDD-10Avp.
Габаритные размеры, мм, не более:
– спектрофотометрический детектор Azura MWD 2.1 L, детектор на
диодной матрице Azura DAD 2.1 L, дифференциальный
рефрактометрический детектор RID 2.1L
длина
ширина
высота
– кондуктометрический детектор CDD-10Avp
длина
ширина
высота
Условия эксплуатации:
– температура окружающей среды, ˚С
– относительная влажность, %
– напряжение сети переменного тока, В
220
от +4 до +40
до 90
+
10%
-
15%
– частота сети, Гц
50 ±1
Знак утверждения типа
наносится на заднюю панель хроматографов в виде наклейки и на титульный лист руководства
по эксплуатации методом компьютерной графики.
Комплектность средства измерений
по заказу
ОбозначениеКоличество
по заказу
по заказу
по заказу
Таблица 6 – Комплектность хроматографа «KNAUER»
Наименование
Хроматограф «KNAUER», включающий
– детектор (по заказу): спектрофотометрический детек-
тор Azura MWD 2.1 L, на диодной матрице Azura DAD
2.1 L, дифференциальный рефрактометрический RID
2.1L, кондуктометрический детектора CDD-10Avp;
– насос (по заказу): Smartline Pump 1050, Azura P 2.1S,
Azura 4.1S, Azura 6.1L, PLATINblue P-1;
– блоки формирования градиента (по заказу): Smartline
Manager 5050, PLATINblue M-1;
– автосамплеры (по заказу): Smartline Autosampler 3950,
PLATINblue AS-1, Azura AS 6.1L, Autosampler 3950
– термостаты колонок (по заказу): Smartline Column
Oven, PLATINblue T-1, Azura CT 2.1.
по заказу
Лист № 6
Всего листов 6
Обозначение
Количество
Наименование
Комплект запасных частей, инструмента и принадлеж-
ностей (ЗИП)
Руководство по эксплуатации
Методика поверки
МП 205-24-2016
1 экз.
1 экз.
Поверка
осуществляется по документу МП 205-24-2016 «Хроматографы «KNAUER». Методика
поверки», разработанному и утвержденному ФГУП «ВНИИМС» 02 марта 2017 г. и входящему
в комплект поставки.
Основные средства поверки:
ГСО 8749-2006 состава раствора антрацена в ацетонитриле с массовой концентрацией
200 мкг/см
3
; ГСО 7813-2000 состава раствора хлорид-иона в воде с массовой концентрацией
10 мг/см
3
.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую стенку детектора.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к хроматографам
«KNAUER»
Техническая документация фирмы-изготовителя «Knauer Wissenschaftliche Gerätebau
GmbH», Германия
Изготовитель
Фирма «Knauer Wissenschaftliche Gerätebau GmbH», Германия
Тел.: +49 (0) 30 809 72 70, факс: +49 (0) 30 801 50 10
Заявитель
Закрытое акционерное общество «БиоХимМак СТ» (ЗАО «БиоХимМак СТ»)
Адрес: 119992, г. Москва, Ленинские горы, д.1, стр.77
Тел./факс: +7 (495) 939-59-67, +7 (495) 939-58-06
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77/+7 (495) 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 15116-96 | Хроматографы малогабаритные переносные | Периан-101 | ЗАО "Бюро аналитического приборостроения "Хромдет-экология", г.Москва | 1 год | Перейти |
| 15117-96 | Хроматографы жидкостные микроколоночные | Милихром А-02 | АО "Эконова", г.Новосибирск | 1 год | Перейти |
| 22231-07 | Хроматографы газовые лабораторные | ГАЛС-311 | ЗАО "Люмэкс-Маркетинг", г.С.-Петербург | 1 год | Перейти |
| 48337-11 | Хроматографы жидкостные | ALEXYS | Фирма "Antec Leyden BV", Нидерланды | 1 год | Перейти |
| 14888-95 | Хроматографы газовые промышленные | GC1000S | Фирма "Yokogawa Electric Corporation", Япония | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
