Термопреобразователи сопротивления платиновые PT-100, PTD-100, ГРСИ 68032-17
Номер госреестра:
68032-17
Наименование СИ:
Термопреобразователи сопротивления платиновые
Обозначение типа:
PT-100, PTD-100
Производитель:
Фирма "Thermon, Inc.", США
Межповерочный интервал:
Первичная поверка до ввода в эксплуатацию
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.07.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66604
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 306 от 13.02.2018 г.)
Термопреобразователи сопротивления платиновые PT-100, PTD-100
Назначение средства измерений
Термопреобразователи сопротивления платиновые PT-100, PTD-100 (далее по тексту -
термопреобразователи или ТС) предназначены для измерения температуры поверхности
трубопроводов, бункеров, емкостей в системах контроля и управления промышленного обогрева.
Описание средства измерений
Принцип действия термопреобразователей основан на свойстве платинового чувствительного
элемента (ЧЭ) изменять электрическое сопротивление пропорционально изменению температуры
окружающей среды.
Термопреобразователи конструктивно выполнены в виде измерительных вставок с одним
платиновым ЧЭ, помещенным в защитный корпус из нержавеющей стали с минеральным
изоляционным наполнителем. ЧЭ ТС имеют номинальную статическую характеристику
преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединениявнутренних проводников ТС с чувствительным элементом: 3-х проводная.
ТС моделей PT-100, PTD-100 отличаются друг от друга по конструктивному исполнению
защитных корпусов, способу монтажа и наличию у модели PTD-100 провода защитного
заземления корпуса:
- термопреобразователи PT-100 имеют удлинительный кабель с проводами в тефлоновой
изоляции и силиконовой внешней оболочкой;
- термопреобразователи PTD-100 имеют удлинительные провода с тефлоновой изоляцией
в общем корпусе с ЧЭ и предварительно установленный на корпусе фитинг, предназначенный
для резьбового (М20х1,5) присоединения TC к соединительной коробке.
Термопреобразователи PTD-100 имеют модификацию PTD-100-А, отличающуюся
низкотемпературным исполнением.
Монтаж ТС в зависимости от модели осуществляется:
- PT-100 - методом установки под слой теплоизоляционных материалов с креплением
хомутами на цилиндрической поверхности или креплением на плоской поверхности при
помощи алюминиевой ленты с клейким слоем.
- PTD-100 - методом установки под слой теплоизоляционных материалов с креплением
хомутами на цилиндрической поверхности или креплением на плоской поверхности при
помощи алюминиевой ленты с клейким слоем. Присоединение к соединительной коробке
осуществляется при помощи конструктивного фитинга ТС с внешней резьбой М20х1,5.
Общий вид ТС представлен на рисунках 1 и 2.

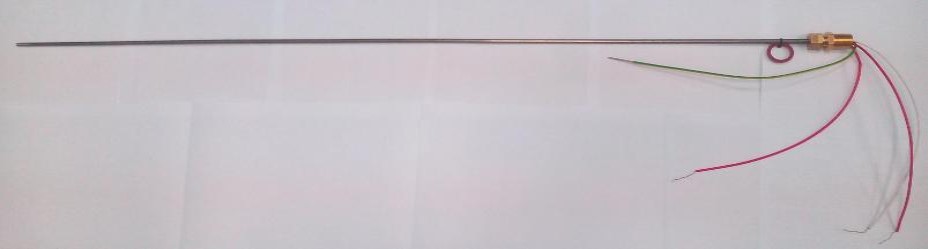

Рисунок 1 - Общий вид термопреобразователей сопротивления модели PTD-100
Лист № 2
Всего листов 4

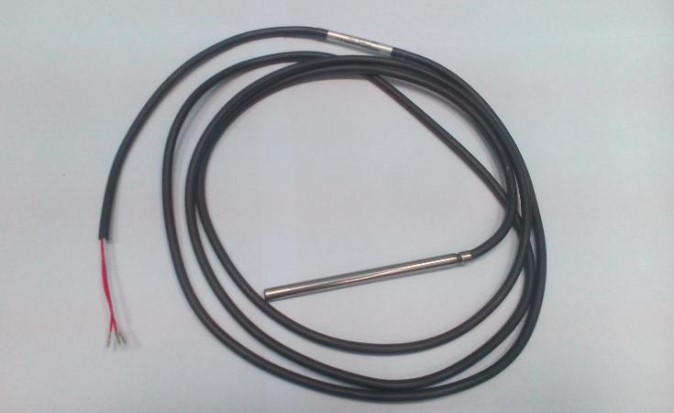

Рисунок 2 - Общий вид термопреобразователей сопротивления модели PT-100
Пломбирование термопреобразователей сопротивления PT-100, PTD-100 не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
представлены в таблице 1.
100
Таблица 1 - Метрологические и технические характеристики ТС
Наименование характеристикиЗначение
12
Модель ТСPT-100PTD-100
Диапазон измеряемых температур, ºС от -60 до +260 от -196 до +550
Температурный коэффициент ТС α, ºС
-1
0,00385
Условное обозначение номинальной
статической характеристики преобразованияPt100
(НСХ) по ГОСТ 6651-2009
Номинальное значение сопротивления ТС
при 0 ºС (R
o
), Ом
Класс допуска ТС по ГОСТ 6651-2009В
Пределы допускаемого отклонения
температуры, °C
100
сопротивления ТС от НСХ в температурном
±
(0,3+0,005|t|), где t - абсолютное значение
эквиваленте (допуск) по ГОСТ 6651-2009, °C
Электрическое сопротивление изоляции при
температуре от +15 до +35 ºС и
относительной влажности воздуха от 30
до 80 %, МОм (при 100 В), не менее
Диаметр корпуса ТС, мм, не более6,0
Длина монтажной части корпуса ТС, мм100от 1000 до 3000
Длина удлинительного кабеля/проводов, мм от 2000 до 15000 от 150 до 310
Лист № 3
Всего листов 4
от -60 до +55
750
2
510
1
Масса ТС, г, не более
Рабочие условия эксплуатации:
- температура окружающей trial, °С
- относительная влажность воздуха, %,
не более
95
от -48 до +100(PTD-100)
от -60 до +100 (PTD-100-А)
95
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
по дополнительному заказу
Таблица 2 - Комплектность средств измерений
НаименованиеКоличество
Термопреобразователь1 шт.
сопротивления
Паспорт1 экз.
Примечание
модель, исполнение и типоразмер в
соответствии с заказом
допускается оформление группового
паспорта на партию однотипных ТС при
поставке в один trial
Электронный модуль1 шт.
управления TraceNet ECM
Поверка
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления
из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный
ЭТС-100 (Регистрационный №19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный
№ 19736-11);
Термостаты жидкостные прецизионные переливного типа ТПП-1 (Регистрационный
№ 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к термопреобра-
зователям сопротивления платиновым PT-100, PTD-100
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные
элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
Лист № 4
Всего листов 4
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Методика поверки.
Техническая документация фирмы «Thermon, Inc.», США.
Изготовитель
«Thermon, Inc.», США
Адрес: 100, Thermon Drive, San Marcos, Texas 78666, USA
Тел.: +1 (512) 396-5801
Заявитель
Общество с ограниченной ответственностью «Термон Евразия» (ООО «Термон Евразия»)
Адрес: 101000, г. Москва, Чистопрудный бульвар, д. 17, стр.1
ИНН 7705529886
Тел.: +7 (495) 411-70-38
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77/437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
