Номер госреестра:
68028-17
Наименование СИ:
Косы цифровые термометрические
Обозначение типа:
КЦТ
Производитель:
ООО "МГУ-Геофизика", г.Москва
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.07.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66600
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Косы цифровые термометрические КЦТ
Назначение средства измерений
Косы цифровые термометрические КЦТ (в дальнейшем – косы или КЦТ) предназначены
для измерений, регистрации, длительного хранения и передачи в цифровой форме
распределения температуры в скважине.
Описание средства измерений
Косыявляютсяпрограммно-техническимикомплексами.Всоставвходят
регистрирующее устройство (логгер) и гирлянда термометрических датчиков (термогирлянда).
Термогирлянда подключается к логгеру с помощью быстросъемного разъема.
Логгер представляет собой герметичное устройство, содержащее батареи питания и
электронный модуль. На боковые стороны логгера выведены разъемы для подключения
термогирлянды и кабеля связи.
Термогирлянда выполнена на основе кабеля (соединительный контрольный кабель для
особо тяжелых условий, в частности, для кабельных буксируемых цепей), в который
герметично вмонтированы датчики измерения температуры.
В логгере реализованы часы реального времени, по показаниям которых в соответствии
с проведенными установками (дата/время начала, дата/время окончания и период проведения)
автоматически организуется запрос на проведение измерений. Результаты измерений
фиксируются в microSD. Программирование логгера, а также передача данных с microSD
осуществляются через USB. Датчики измерения температуры подключаются к логгеру по
стандарту I2C с последовательной нумерацией. Первый датчик располагается самым ближним к
разъему. Емкость памяти данных не менее 4 Гбайт. Тип памяти данных - Industrial microSD.
Скорость передачи данных - USB 2.0 Full speed.
Логгер защищен пломбами. Термогирлянда является неразборным и неремонтируемым
изделием.
Степень защиты логгера – IP65, термогирлянды - IP67.
Типоисполнения КЦТ приведены в таблице 1.
оисполне
данных на блок сбора
Таблица 1
п/пКомплектующие
КЦТ–01
Тип
КЦТ–02
ние
КЦТ–03
1 Термогирлянда В наличии В наличии В наличии
2 Логгер для автоматизированного сбора и
хранения данных, в т.ч. в автономномОтсутствуетВ наличииВ наличии
режиме
3Радиомодем для удаленной отправки
ОтсутствуетОтсутствуетВ наличии
Внешний вид КЦТ с указанием мест пломбирования приведен на рисунке 1.
Лист № 2
Всего листов 5
Программное обеспечение
Программное обеспечение (ПО) является специализированным ПО управления
режимами работы логгера, воспроизведения измеренных значений температуры в режиме
реального времени или из памяти логгера, контроля работоспособности оборудования логгера,
и проверки качества полученных данных.
ПО КЦТ предназначено для установки параметров логгера, в том числе дистанционно,
включает в себя средства управления процессами записи, обеспечивает выполнение всех
функций логгера и контроль параметров функционирования логгера, в том числе визуальных
данных. ПО обеспечивает поддержку стандартных протоколов передачи данных, имеет
конверторы формата данных в ряд широко используемых форматов представления данных.
Влияние метрологически значимой части ПО КЦТ на метрологические характеристики
комплекса не выходит за пределы согласованного допуска. Идентификационные данные
(признаки) метрологически значимой части ПО приведены в таблице 2.
Наименование
Значение
TL_Controller.exe
5.1
7af9d57d66667693145cf06e9e1a32f4
уровню «Низкий» в соответствии с
Таблица 2
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Уровень защиты ПО КЦТ соответствует
Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и технические характеристики КЦТ приведены в таблицах 3 и 4.
Таблица 3 – Метрологические характеристики КЦТ
Значение
характеристики
Диапазон измерений температуры,
°
С
от -40 до +85

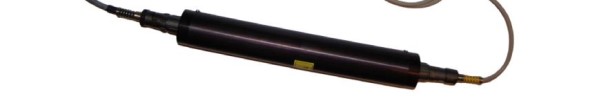

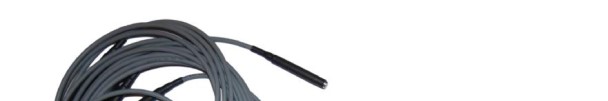

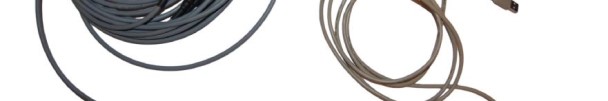

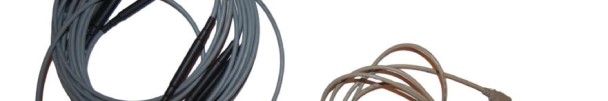

Рисунок 1 – Внешний вид косы цифровой термометрической КЦТ
(а – термогирлянда, б – логгер, в – кабель для связи с ПК)
а
в
места пломбировки
б
Лист № 3
Всего листов 5
Наименование
Наименование
Продолжение таблицы 3
Значение
характеристики
Пределы допускаемой абсолютной погрешности измерений
температуры в диапазоне температур,
°
С:
св. -3 до +3 включ.
°
С
св. -10 до -3 включ.
°
С; св. +3 до +10 включ.
°
С
св. -40 до -10 включ.
°
С; св. +10 до +85
°
С
Дискретность измерений,
°
С
±0,1
±0,2
±0,3
0,01
Таблица 4 – Технические характеристики КЦТ
Значение
характеристики
от 1 до 250
от 0,2
Li-SOCl2
2
3,6
17
12
25
Количество датчиков измерения температуры, шт
Расстояние между датчиками измерения температуры, м
Питание КЦТ:
Тип батарей
Количество батарей
Напряжение одной батареи, В, номинальное значение
Емкость одной батарей, А·час, номинальное значение
Потребляемый ток:
в режиме энергосбережения, мкА, типовое значение
в режиме измерения (microSD включена), мА, пиковое значение
Рабочие условия эксплуатации:
температурный диапазон,
°
С
от -40 до +85
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Типовой комплект поставки КЦТ * приведен в таблице 5.
Наименование
Количество
Обозначение
4 Технические условия
5 Руководство по эксплуатации
6 Методика поверки
Таблица 5
1 Коса цифровая термометрическая КЦТ
2 Кабель для связи с ПК
3 Источник питания
1
1
2
1
1
1
КЦТ 43 1132.001
КЦТ 43 1132.001
КЦТ 43 1132.001
ТУ 431132-001-17396396-2013
КЦТ 43 1132.001 РЭ
651-16-32
Лист № 4
Всего листов 5
Наименование
1
Продолжение таблицы 5
КоличествоОбозначение
7 Упаковочный лист и комплектовочная
ведомость с полным перечнем
упаковочных единиц
8 Радиомодем КЦТ (опционально)
9 Тросик КЦТ (опционально)
10 Утяжелитель КЦТ (опционально)
1
1
1
*Комплект поставки КЦТ определяется при заказе индивидуально для конкретного
применения.
Поверка
осуществляется по документу 651-16-32 «Косы цифровые термометрические КЦТ. Методика
поверки», утвержденному ФГУП «ВНИИФТРИ» 14 ноября 2016 г.
Основные средства поверки:
- Термометр сопротивления эталонный ЭТС-25, тип А, рег. №19484-09, диапазон
измерений температуры: от 0 до 660
°
С, 1-го разряда по ГОСТ Р 521233-98;
- Термометр сопротивления эталонный ЭТС-25, тип В, рег. №19484-09, диапазон
измерений температуры: от минус 196 до плюс 0,01
°
С, 1-го разряда по ГОСТ Р 521233-98;
- термостат переливной прецизионный ТПП-1-3, рег. № 33744-07, температурный
диапазон от минус 75 до 100
°
С, нестабильность ±0,01
°
С;
- измеритель-регулятор температуры многоканальный прецизионный МИТ 8.15,
рег. № 19736-11, диапазон измерения температуры от минус 200 до плюс 962
°
С, предел
допускаемой основной абсолютной погрешности ±0,005
°
С.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к косам
цифровым термометрическим КЦТ
ГОСТ Р 8.596-2002 Метрологическое обеспечение измерительных систем. Основные
положения
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ТУ 431132-001-17396396-2013 Коса цифровая термометрическая КЦТ. Технические
условия
Лист № 5
Всего листов 5
Изготовитель
Общество с ограниченной ответственностью «МГУ-геофизика»
(ООО «МГУ-геофизика»)
ИНН 7729736680
Адрес: 119234, г. Москва, ул. Ленинские горы, д. 1, стр. 77, Научный парк
МГУ им. М.В.Ломоносова
Тел./факс: (495) 921-60-39
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий
поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область Солнечногорский р-н, п/о Менделеево
Тел./факс: (495) 526-63-00
Е-mail: office@vniiftri
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
