Номер госреестра:
68008-17
Наименование СИ:
Пылемеры
Обозначение типа:
СОМ-16
Производитель:
АО "Проманалитприбор", г.Бердск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.07.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66578
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Пылемеры СОМ
-
16
Назначение средства измерений
Пылемеры СОМ
-
16 (далее – пылемеры) предназначены для измерений массовой
концентрации пыли и оптической плотности отходящих газов топливо
-
сжигающих установок.
Описание средства измерений
Принцип действия пылемеров основан на измерении ослабления светового луча при
прохождении его через газопылевую среду. Ослабление света тем сильнее, чем больше
концентрация пыли и оптическая длина пути. По изменению интенсивности светового луча
(коэффициенту пропускания) рассчитывается оптическая плотность и массовая концентрация
пыли при условии предварительной градуировки пылемера гравиметрическим методом
согласно
ГОСТ
Р ИСО 10155-2006.
Конструктивно пылемеры состоят из блока измерительного и блока индикации и
управления. Основными элементами измерительного блока являются источник света (лазерный
модуль) в диапазоне длин волн от 640 до 660 нм, фотоприемник и микропроцессорное
устройство для обработки измерительных сигналов и вывода результатов измерений на
дисплей, токовые выходы от 0 до 20 мА и внешнее устройство через последовательный
интерфейс RS-485. Дополнительно в состав пылемеров входит блок воздухонагнетателя с
воздушным фильтром для очистки измерительного тракта.
По способу эксплуатации пылемеры являются стационарными приборами непрерывного
действия, устанавливаются непосредственно на газоходах топливо
-
сжигающих установок.
Питание пылемеров осуществляется от сети переменного тока.
Пылемеры имеют два исполнения СОМ
-
16.Д и СОМ
-
16.Л, отличающиеся внешним
видомиконструкциейизмерительногоблока.ВпылемерахисполненияСОМ
-
16.Д
измерительный блок выполнен в виде погружного измерительного зонда, помещаемого внутрь
газохода. В пылемерах исполнения СОМ
-
16.Л источник света и фотоприемник монтируются с
противоположных сторон газохода на одной оптической оси.

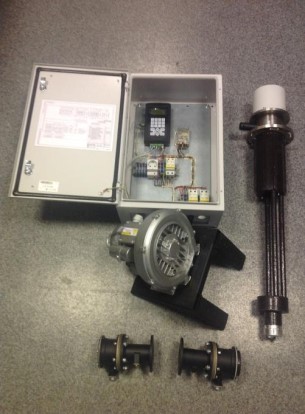

Общий вид пылемеров представлен на рисунке 1. Пломбирование пылемеров не
предусмотрено.
Рисунок 1
-
Внешний вид пылемеров СОМ
-
16
Блок индикации
и управления
Блок
воздухонагнетателя
Блок измерительный
для исполнения
СОМ
-
16.Л
Блок измерительный
для исполнения
СОМ
-
16.Д
Лист № 2
Всего листов 5
Программное обеспечение
Пылемерыимеютвстроенноепрограммноеобеспечение(ПО),разработанное
АО «ПРОМАНАЛИТПРИБОР» специально для решения задач измерений оптической
плотности и массовой концентрации пыли в пылегазовом потоке. Основные функции ПО:
управление работой пылемеров, обработка сигналов с фотоприемника, вывод результатов на
дисплей, а также хранение и передача их на внешнее устройство.
Идентификационные данные ПО приведены в таблице 1.
Значение
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
не ниже 23.1
Таблица 1
-
Идентификационные данные ПО
Идентификационные данные (признаки)
Контроллер_SOM
-
16.ls_19.23.1
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
в таблицах 2, 3.
Значение
Диапазоны измерений массовой концентрации пыли, мг/м
3
от 0 до 10000
±20
Диапазон измерений оптической плотности, Б
от 0 до 4
потока для
исполнения
потока для
исполнения
Условия измерений:
- температура газопылевого
более
- температура газопылевого
более
Таблица 2
-
Метрологические характеристики
Наименование характеристики
массовой
Пределы допускаемой приведенной* погрешности измерений
концентрации пыли в поддиапазоне от 0 до 500 мг/м
3
включ., %
массовой
Пределы допускаемой относительной погрешности измерений
концентрации пыли в поддиапазоне св. 500 до 10000 мг/м
3
, %
±20
Пределы допускаемой приведенной* погрешности измерений оптической
плотности в поддиапазоне от 0 до 0,7 Б включ., %±2
Пределы допускаемой относительной погрешности измерений оптической
плотности, %:
в поддиапазоне св. 0,7 до 3,0 Б ±2
в поддиапазоне св. 3 до 4 Б ±5
СОМ-16.Д, °С, не
+250
СОМ-16.Л, °С, не
+800
П р и м е ч а н и е
-
*Приведенные погрешности измерений массовой концентрации пыли
и оптической плотности нормированы относительно верхних границ соответствующих
поддиапазонов измерений.
Лист № 3
Всего листов 5
Значение
Потребляемая мощность, В∙А, неболее
50
120
130
170
Рабочие условия применения:
- температура окружающего воздуха, °С
-относительнаявлажностьокружающеговоздуха(при
температуре +35 °С, %;
- атмосферное давление, кПа
от -60 до +50
от 30 до 95
от 84,0 до 106,7
Таблица 3
-
Основные технические характеристики
Наименование характеристики
Параметры электрического питания от сети переменного тока:
- напряжение, В
- частота, Гц
220±22
50±1
610
410
220
200
1100
Габаритные размеры блока управления и индикации пылемеров,
мм, не более:
- высота;
- ширина;
- длина
Габаритные размеры измерительного зонда пылемера исполнения
СОМ
-
16.Д, мм, не более:
- диаметр;
- длина
Габаритные размеры частей измерительного блока пылемера
исполнения СОМ
-
16.Л, мм, не более:
излучатель света
- высота;
- ширина;
- длина;
фотоприемник
- высота;
- ширина;
- длина
110
130
170
Масса, кг, не более:
- блока измерительного;
- блока индикации и управления
13
20
Знак утверждения типа
наносится на лицевую поверхность дверцы блока управления и индикации пылемеров в виде
наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность средства измерений
Комплектность пылемеров приведена в таблице 4.
Лист № 4
Всего листов 5
Наименование
Количество
Примечание
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Таблица 4
-
Комплектность пылемеров исполнения СОМ
-
16
1 Пылемер СОМ
-
16.Д или СОМ
-
16.Л в составе:
- зонд измерительный (для СОМ
-
16.Д)
- фотоприемник (для СОМ
-
16.Л)
- источник света (для СОМ
-
16.Л)
- отсекатель пыли (для СОМ
-
16.Л)
- блок индикации и управления
- блок воздухонагнетателя
- фильтр
Исполнение пылемера
указывается при
заказе
2 Руководство по эксплуатации ПГРА 720.000.000 РЭ1 экз.
3 Паспорт ПГРА 720.000.000 ПС1 экз.
4 Методика поверки МП-640-034-171 экз.
Поверка
осуществляется по документу МП-640-034-17 «Инструкция. Пылемеры СОМ
-
16. Методика
поверки», утвержденному ФГУП «ВНИИФТРИ» 26.04.2017 г.
Основные средства поверки:
- комплект светофильтров поверочный КСП
-
03, регистрационный номер 64503-16.
- государственный рабочий эталон единицы размера частиц в диапазоне значений от 0,01 до
1000 мкм, счетной концентрации частиц в диапазоне значений от 10 до 10
12
дм
-
3
, массовой
концентрации частиц в диапазоне значений от 0,01 до 10000 мг/м
3
по поверочной схеме
ГОСТ 8.606-2012;
- весы АС 211 S, регистрационный номер 14666-95.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых пылемеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке пылемеров в виде наклейки или
оттиска поверительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеи техническиедокументы, устанавливающиетребованияк пылемерамСОМ
-
16
ГОСТ 8.606-20012 ГСИ. Государственная поверочная схема для средств измерений
дисперсных параметров аэрозолей, взвесей и порошковых материалов
ГОСТ Р ИСО 10155-2006 Выбросы стационарных источников. Автоматический
мониторинг массовой концентрации твердых частиц. Характеристики измерительных систем,
методы испытаний и технические требования
ТУ 4215
-
008
-
50570197
-
2016 Пылемер СОМ
-
16. Технические условия
Изготовитель
Акционерное общество «ПРОМАНАЛИТПРИБОР» (АО «ПРОМАНАЛИТПРИБОР»)
ИНН 5433132528
Юридическийипочтовыйадрес:633004,Новосибирскаяобл.,г.Бердск,
ул. Химзаводская, д. 11/3
Тел./факс: 8 (38341) 50-80-53, 8 (38341) 5-80-66, 8 (38341) 5-80-77
E-mail:
Web-сайт: ecomer.ru
Лист № 5
Всего листов 5
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: 8 (495) 526-63-00
Факс: 8 (495) 526-63-00
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
