Номер госреестра:

68002-17

Наименование СИ:

Термопреобразователи сопротивления платиновые

Обозначение типа:

TR, TS, TST, TPR, TSM, TET

Производитель:

Фирма "Endress+Hauser Sicestherm S.r.L.", Италия

Межповерочный интервал:

2 года; 5 лет - для ТС классов А, В с диапазоном измерений -50 … +300 °С; 3 года - для ТС классов А, В с нижним пределом диапазона измерений -196 … -50 °С (не вкл.) и верхним пределом св.+300 °С

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

06.07.2022

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Скачать
методику поверки СИ

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 66572

об утверждении типа средств измерений

Лист № 1

Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

ТермопреобразователисопротивленияплатиновыесерийTR, TS, TST, TPR, TSM, TET

Назначение средства измерений

Термопреобразователи сопротивления платиновые серий TR, TS, TST, TPR, TSM, TET

(далее по тексту – термопреобразователи или ТС) предназначены для измерений температуры

химически неагрессивных к материалу защитной арматуры или гильзы жидких и газообразных

сред, а также поверхности твердых тел.

Описание средства измерений

ТС обеспечивают преобразование измеряемой температуры в изменение электрического

сопротивления.

ТС серий TR, TS, TST, TPR, TSM, TET изготавливаются следующих моделей: TR10,

TR11, TR12, TR13, TR15, TR24, TR25, TR61, TR62, TR63, TR65, TR66, TR88, TS111, TST187,

TST310, TST40N, TST410, TST414, TST41N, TST434, TST487, TST602, TPR100, TPR300,

TSM187, TSM487, TET300, которые отличаются друг от друга конструктивным исполнением.

ТС моделей TR10, TR11, TR12, TR13, TR15 состоят из сменной измерительной вставки

TPR100 или TS111, соединительной головки и защитной арматуры.

ТС моделей TR61, TR63, TR66 состоят из сменной измерительной вставки TPR100,

TPR300 или TS111, соединительной головки и защитной арматуры.

ТС моделей TR88 состоят из измерительной вставки TPR100 или TS111, соединительной

головки и предназначены для монтажа с дополнительной защитной арматурой.

ТС моделей TR62 состоят из измерительной вставки TPR100, TPR300 или TS111,

соединительной головки и предназначены для монтажа с дополнительной защитной арматурой.

ТС моделей TR24 состоят из измерительной вставки TPR100, соединительной головки и

предназначены для измерения температуры без дополнительной защитной арматуры.

ТСмоделейTST187иTSM187состоятизизмерительнойвставкиTPR100,

соединительной головки и защитной арматуры.

ТС моделей TST40N, TST41N, TST487, TSM487 состоят из несменной измерительной

вставки, не имеющей маркировки, соединительной головки и защитной арматуры.

ТС моделей TST414 состоят из несменной измерительной вставки, не имеющей

маркировки, соединительной головки и предназначены для монтажа с дополнительной

защитной арматурой.

ТС моделей TR25, TR65, TST410 состоят из несменной измерительной вставки, не

имеющей маркировки, соединительной головки и предназначены для измерения температуры

без дополнительной защитной арматуры.

ТС моделей TST434 состоят из внешнего измерительного зонда, соединенного с корпусом

прямоугольной формы или с соединительной головкой, металлического кронштейна для

монтажа к плоским поверхностям, и предназначены для измерения температуры окружающего

воздуха.

ТС моделей TST602 состоят из чувствительного элемента (далее – ЧЭ), встроенного в

металлический корпус, конструктивно выполненный для монтажа к плоским и цилиндрическим

поверхностям твердых тел, и кабеля с присоединительными проводами.

ТС моделей TST310 состоят из несменной измерительной вставки, не имеющей

маркировки, и кабеля с присоединительными проводами.

ТС моделей TST310 и TST602 не имеют соединительных головок.

Лист № 2

Всего листов 10

Сменные измерительные вставки изготавливаются следующих моделей: TPR100, TPR300,

TET300, TS111. Они состоят из одного или двух тонкопленочных или проволочных платиновых

ЧЭ, помещенных в защитный чехол из нержавеющей стали (316L/1.4404). К измерительным

вставкам TPR100, TPR300, TS111 по заказу могут быть присоединены керамическая клеммная

головка или измерительный преобразователь (далее по тексту - ИП).

Тонкопленочные ЧЭ имеют несколько модификаций, различающихся конструкцией,

вибростойкостью, быстродействием и диапазоном измеряемых температур: «TF», «StrongSens»,

«QuickSens». Проволочные ЧЭ имеют обозначение «WW». Схема соединения внутренних

проводников термопреобразователей с чувствительными элементами: 2-х, 3-х и 4-х проводная.

ТС серий TR, TSM, TST (кроме TST310 и TST602) могут комплектоваться встраиваемыми

в соединительную головку ИП серии iTEMP TMT с унифицированным электрическим

выходным сигналом постоянного тока, а также с цифровым выходным сигналом для передачи

по HART-протоколу или c цифровым сигналом промышленной сети PROFIBUS-PA,

FOUNDATION Fieldbus. Соединительная головка выполнена из алюминия, полиамида,

поликарбоната или нержавеющей стали и имеет несколько модификаций, отличающихся

конструкцией и степенью защиты. В соединительные головки типов TA20J, TA30A, TA30H

может встраиваться 4-разрядный жидкокристаллический дисплей.

ТС серий TR, TPR, TS, TSM, TET, TST (кроме TST434 и TST602) могут иметь

индивидуальную статическую характеристику преобразования (ИСХ) функции Каллендара –

ван Дюзена (КВД) для согласования с ИП.

Защитная арматураТСпредназначена длязащиты измерительнойвставкиот

механических, абразивных или коррозионных воздействий измеряемой среды и имеет

следующие конструктивные исполнения: TA, TW, TWF, TT, MLTWS, различающиеся видом

присоединения к объекту измерения, формой и материалом.

ТС могут иметь исполнения по взрывозащите «взрывонепроницаемая оболочка»

1ExdIICT4…T6 или «искробезопасная электрическая цепь» ExiaIICT4…T6.

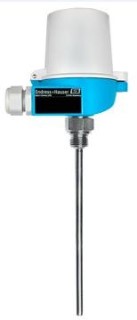

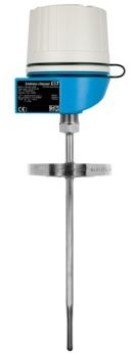

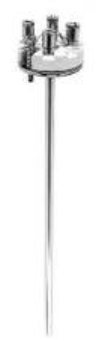

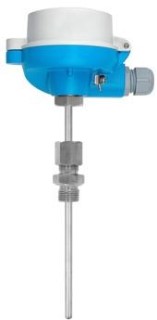

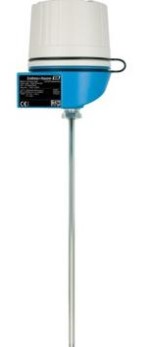

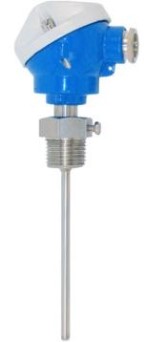

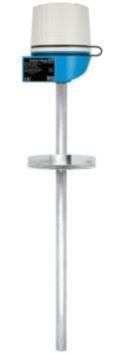

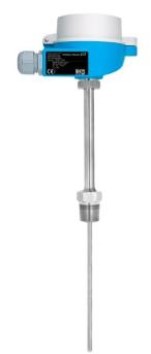

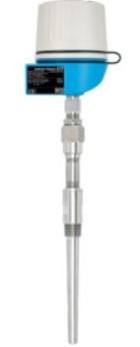

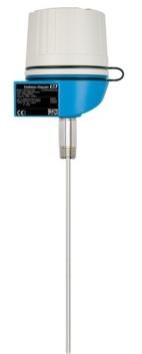

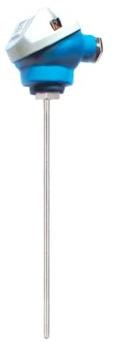

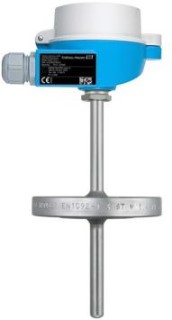

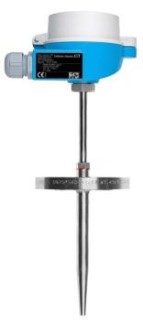

Фотографии общего вида ТС приведены на рисунке 1.

TR10, TSM187,

TST187, TST40N

TR11, TR25, TST487,TR12, TR24TR13TR15

TSM487, TST41N

Лист № 3

Всего листов 10

TR61TR62TR63TR65TR66TR88

TST410TST414TST310TST434TST602TET300TPR100,

TPR300, TS111

Рисунок 1 – Общий вид ТС

Пломбирование ТС не предусмотрено.

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

приведены в таблице 1.

Лист № 4

Всего листов 10

- «StrongSens»

- «QuickSens»

- «WW»

Pt100

В, А, АА

- для ЧЭ типа «TF», класс АA

- для ЧЭ типа «WW», класс А

- для ЧЭ типа «WW», класс АA

(0,15+0,002|t|) (от -50 до +250 °С включ.),

(0,3+0,005|t|) (св. +250 до +400 °С);

(0,1+0,0017|t|) (от 0 до +150 °С включ.),

(0,15+0,002|t|) (от -50 до 0 °С не включ.,

от св.+150 до +250 °С включ.),

(0,3+0,005|t|) (св. +250 до +400 °С);

(0,15+0,002|t|) (от -196 до +600 °С);

(0,1+0,0017|t|) (от 0 до +250 °С включ.),

(0,15+0,002|t|) (от -196 до 0 °С не включ.,

св. +250 до +600 °С);

- для ТС серии TET

- для ЧЭ типа «WW», класс А

- для ЧЭ типа «WW», класс АA

Таблица 1 - Метрологические и технические характеристики ТС

Наименование характеристикиЗначение

Диапазон измерений температуры ТС в

зависимости от типа ЧЭ, ºС

- «TF» от -50 до +400 (для TC серий TR, TS, TPR и

моделей TST187, TST310, TST40N, TST410,

TST414, TST41N, TSM187);

от -50 до +100 (для TC моделей TST434);

от -50 до +300 (для TC моделей TST487);

от -20 до +180 (для TC моделей TST602);

от -30 до +200 (для TC моделей TSM487);

от -50 до +500 (для TC серий TS, TR, кроме

моделей TR24, TR25);

от -50 до +200 (для TC серий TS, TR, кроме

моделей TR24, TR25, TR65);

от -196 до +600 (для TC серий TR, TPR,

TET,TS имоделейTST310,TST40N, TST41N).

Условное обозначение номинальной

статической характеристики преобразования

(НСХ) по МЭК 60751/ ГОСТ 6651-2009

Класс допуска ТС по МЭК 60751/ГОСТ 6651-

2009

Пределы допускаемого отклонения

сопротивления ТС от НСХ в температурном

эквиваленте в зависимости от серии или

модели ТС, типа ЧЭ, класса допуска и

диапазона измеряемых температур (допуск) по

МЭК 60751/ГОСТ 6651-2009

(1)

С:

- для ТС серии TPR и ТС моделей TR10, TR11,

TR12, TR13, TR15, TR24, TR61, TR62, TR63,

TR66, TR88, TST187, TSM187 c измерительной

вставкой серии TPR

- для ЧЭ типа «TF», класс А

(0,15+0,002|t|) (от -196 до +600 °С);

(0,1+0,0017|t|) (от 0 до +250 °С включ.),

(0,15+0,002|t|) (от -196 до 0 °С не включ.,

св. +250 до +600 °С);

Лист № 5

Всего листов 10

- для ЧЭ типа «TF», класс АA

- для ЧЭ типа «WW», класс А

- для ЧЭ типа «WW», класс АA

- для ЧЭ типа «StrongSens», класс А

- для ЧЭ типа «StrongSens», класс АA

- для ЧЭ типа «QuickSens», класс А

- для ЧЭ типа «QuickSens», класс АA

(0,15+0,002|t|) (от -50 до +250 °С включ.),

(0,3+0,005|t|) (св. +250 до +400 °С);

(0,1+0,0017|t|) (от 0 до +100 °С включ.),

(0,15+0,002|t|) (от -50 до 0 °С не включ.,

св. +100 до +250 °С включ.),

(0,3+0,005|t|) (св. +250 до +400 °С);

(0,15+0,002|t|) (от -196 до +600 °С);

(0,1+0,0017|t|) (от -50 до +250 °С включ.),

(0,15+0,002|t|) (от -196 до -50 °С не включ.,

св. +250 до +600 °С);

(0,15+0,002|t|) (от -30 до +300 °С включ.),

(0,3+0,005|t|) (от -50 до -30 °С не включ.,

св. +300 до +500 °С);

(0,1+0,0017|t|) (от 0 до +200 °С включ.),

(0,15+0,002|t|) (от -30 до 0 °С не включ.,

св. +200 до +300 °С включ.),

(0,3+0,005|t|) (от -50 до -30 °С не включ.,

св. +300 до +500 °С);

(0,15+0,002|t|) (от -50 до +200 °С);

(0,1+0,0017|t|) (от 0 до +150 °С включ.),

(0,15+0,002|t|) (от -50 до 0 °С не включ.,

от св. +150 до +200 °С);

- для ТС модели TR25

- для ЧЭ типа «TF», класс А

- для ЧЭ типа «TF», класс АA

- для ЧЭ типа «WW», класс А

- для ЧЭ типа «WW», класс АA

(0,15+0,002|t|) (от -50 до +250 °С включ.),

(0,3+0,005|t|) (св. +250 до +400 °С);

(0,1+0,0017|t|) (от 0 до +150 °С включ.),

(0,15+0,002|t|) (от -50 до 0 °С не включ., св.

+150 до +250 °С включ.),

(0,3+0,005|t|) (св. +250 до +400 °С);

(0,15+0,002|t|) (от -100 до +450 °С включ.),

(0,3+0,005|t|) (от -196 до -100 °С не включ.,

св. +450 до +600 °С);

(0,1+0,0017|t|) (от -50 до +250 °С trial.),

(0,15+0,002|t|) (от -100 до -50 °С не включ,

св. +250 до +450 °С включ.),

(0,3+0,005|t|) (от -196 до -100 °С не включ.,

св. +450 до +600 °С);

- для ТС серии TR65

- для ЧЭ типа «TF», класс А

(0,15+0,002|t|) (от -30 до +300 °С включ.),

(0,3+0,005|t|) (от -50 до -30 °С не включ., от

св. +300 до +400 °С;

Значение

Наименование характеристики

- для ТС серии TS и ТС моделей TR10, TR11,

TR12, TR13, TR15, TR61, TR62, TR63, TR66,

TR88 c измерительной вставкой серии TS

- для ЧЭ типа «TF», класс А

Лист № 6

Всего листов 10

- для ЧЭ типа «WW», класс А

(0,15+0,002|t|) (от -100 до +450 °С включ.),

(0,3+0,005|t|) (от -196 до -100 °С не включ.,

св. +450 до +600 °С);

- для ЧЭ типа «WW», класс АA

- для ЧЭ типа «StrongSens», класс А

- для ЧЭ типа «StrongSens», класс АA

(0,1+0,0017|t|) (от -50 до +250 °С включ.),

(0,15+0,002|t|) (от -100 до -50 °С не включ.,

св. +250 до +450 °С включ.),

(0,3+0,005|t|) (от -196 до -100 °С не включ.,

св. +450 до +600 °С);

(0,15+0,002|t|) (от -30 до +300 °С включ.),

(0,3+0,005|t|) (от -50 до -30 °С не включ.,

св. +300 до +500 °С);

(0,1+0,0017|t|) (от 0 до +150 °С включ.),

(0,15+0,002|t|) (от -30 до 0 °С не включ.,

св. +150 до +300 °С включ.),

(0,3+0,005|t|) (от -50 до -30 °С не включ.,

св. +300 до +500 °С);

- для ТС модели TST310

- для ЧЭ типа «TF», класс B

- для ЧЭ типа «TF», класс А

- для ЧЭ типа «TF», класс АA

(0,3+0,005|t|) (от -50 до +400 °С);

(0,15+0,002|t|) (от -50 до +250 °С включ.),

(0,3+0,005|t|) (св. +250 до +400 °С);

(0,1+0,0017|t|) (от 0 до +150 °С включ.),

(0,15+0,002|t|) (от -50 до 0 °С не включ.,

св. +150 до +250 °С включ.),

(0,3+0,005|t|) (св. +250 до+400 °С);

- для ЧЭ типа «WW», класс B

- для ЧЭ типа «WW», класс А

- для ЧЭ типа «WW», класс АA

(0,3+0,005|t|) (от -196 до +600 °С);

(0,15+0,002|t|) (от -196 до +600 °С);

(0,1+0,0017|t|) (от 0 до +250 °С включ.),

(0,15+0,002|t|) (от -196 до 0 °С не включ.,

св. +250 до +600 °С);

- для ТС моделей TST40N, TST41N

- для ЧЭ типа «TF», класс B

- для ЧЭ типа «TF», класс А

- для ЧЭ типа «TF», класс АA

Наименование характеристики

- для ЧЭ типа «TF», класс АA

Значение

(0,1+0,0017|t|) (от 0 до +150 °С включ.),

(0,15+0,002|t|) (от -30 до 0 °С не включ., от

св. +150 до +300 °С включ.),

(0,3+0,005|t|) (от -50 до -30 °С не включ., от

св. +300 до +400 °С);

(0,3+0,005|t|) (от -50 до +400 °С);

(0,15+0,002|t|) (от -30 до +300 °С включ.),

(0,3+0,005|t|) (от -50 до -30 °С не включ.,

св. +300 до +400 °С);

(0,1+0,0017|t|) (от 0 до +150 °С включ.),

(0,15+0,002|t|) (от -30 до 0 °С не включ.,

св. +150 до +300 °С включ.),

(0,3+0,005|t|) (от -50 до -30 °С не включ.,

св. +300 до +400 °С);

Лист № 7

Всего листов 10

- для ЧЭ типа «WW», класс АA

(0,1+0,0017|t|) (от -50 до +250 °С включ.),

(0,15+0,002|t|) (от -100 до -50 °С не включ.,

св. +250 до +450 °С включ.),

(0,3+0,005|t|) (от -196 до -100 °С не включ.,

св. +450 до +600 °С);

- для ТС моделей TST410, TST414

- для ЧЭ типа «TF», класс В

- для ЧЭ типа «TF», класс А

(0,3+0,005|t|) (от -50 до +400 °С);

(0,15+0,002|t|) (от -30 до +300 °С включ.),

(0,3+0,005|t|) (от -50 до -30 °С не включ.,

св. +300 до +400 °С);

- для ТС модели TST434

- для ЧЭ типа «TF», класс В

- для ЧЭ типа «TF», класс А

(0,3+0,005|t|) (от -50 до +100 °С);

(0,15+0,002|t|) (от -30 до +100 °С),

(0,3+0,005|t|) (от -50 до -30 °С);

- для ТС модели TST487

- для ЧЭ типа «TF», класс А

(0,15+0,002|t|) (от -50 до +250 °С),

(0,3+0,005|t|) (от +250 до +300 °С);

(0,3+0,005|t|) (от -20 до +180 °С);

(0,15+0,002|t|) (от -20 до +180 °С);

±0,1 (от -50 до +100 °С).

Сопротивление электрической изоляции при

температуре от +15 до +25°С (при 100 В),

МОм, не менее

100

Наименование характеристики

- для ЧЭ типа «WW», класс B

- для ЧЭ типа «WW», класс А

Значение

(0,3+0,005|t|) (от -196 до +600 °С);

(0,15+0,002|t|) (от -100 до +450 °С включ.),

(0,3+0,005|t|) (от -196 до -100 °С не включ.,

св. +450 до +600 °С);

(0,15+0,002|t|) (от -30 до +200 °С).

- для ТС модели TST602

- для ЧЭ типа «TF», класс В

- для ЧЭ типа «TF», класс А

- для ТС модели TSM487

- для ЧЭ типа «TF», класс А

Пределы допускаемого отклонения

сопротивления ТС от ИСХ в температурном

эквиваленте для ТС серий TR, TPR, TS, TSM,

TET, TST (кроме TST434 и TST602),

Диаметр измерительной вставки, мм

3; 6

Время термического срабатывания ЧЭ в

водной среде (0,4 м/с) в зависимости от типа

ЧЭ и диаметра измерительной вставки, с

- «TF», 3 мм

- «TF», 6 мм

- «StrongSens», 6 мм

- «QuickSens», 3 мм

- «QuickSens», 6 мм

- «WW», 3 мм

- «WW», 6 мм

2,5 (t

0,5

), 5,5 (t

0,9

);

5 (t

0,5

), 13 (t

0,9

);

3,5 (t

0,5

), 10 (t

0,9

);

0,5 (t

0,5

), 0,75 (t

0,9

);

0,5 (t

0,5

), 1,5 (t

0,9

);

2 (t

0,5

), 6 (t

0,9

);

4 (t

0,5

), 12 (t

0,9

Лист № 8

Всего листов 10

IP65 (TA30, TA21E, TA20B, TA30P),

IP67 (TA20L),

IP66/67 (TA20A, TA20J, TA20R, TA30H),

IP66/68 (TA30A, TA30D, TA30H, TA21H)

от -50 до +80 (ПВХ/ПВХ),

от -50 до +180 (фторопласт/силикон),

от -50 до +200 (фторопласт/фторопласт).

от -20 до +70 (ПВХ/ПВХ),

от -20 до +180 (фторопласт/силикон),

от -20 до +180 (фторопласт/фторопласт).

от -50 до +150

от 4,5 до 27 (до 48 по специальному заказу)

Ø20×50

Значение

Наименование характеристики

По защищенности от воздействия окружающей

среды ТС являются пыле- и

влагозащищенными и соответствуют

следующим кодам по ГОСТ 14254-2015 (МЭК

60529) в зависимости от типа соединительной

головки

Диапазон температур окружающего воздуха

ТС серий TR, TSM, TST (кроме TST310,

TST602) в зависимости от типа

соединительной головки

(2)

, °С

от -50 до +150 (TA30A, TA30D),

от -50 до +120 (TA30P),

от -40 до +80 (TA20B, TA20L),

от -40 до +130 (TA21E),

от -40 до +70 (TA20J),

от -40 до +100 (TA20A, TA20R),

от -50 до +150 (TA30H),

от -50 до +100 (TA21H, TA30).

Диапазон температур окружающего воздуха

ТС моделей TST310 в зависимости от

материала оболочки/изоляции удлинительных

проводов, °С

Диапазон температур окружающего воздуха

ТС моделей TST602 в зависимости от

материала оболочки/изоляции удлинительных

проводов, °С

Диапазон температур окружающего воздуха

ТС серий TS, TPR, TET, °С

Габаритные размеры соединительной головки

ТС (длина×ширина×глубина), мм

110×53×80 (ТА20А),

116×84×73 (ТА20B),

114×86×119 (ТА20J),

60×53×50 (ТА20L),

81×55×79 (ТА20R),

122×84×95 (ТА21E),

138×110×115 (ТА21H),

80×82×55 (ТА30),

108×108×69 (ТА30A, без дисплея),

108×108×92 (ТА30A, с дисплеем),

108×108×110 (ТА30D),

125×97×90 (ТА30H, без дисплея),

125×97×115 (ТА30H, с дисплеем),

136×83×114 (ТА30P).

от 10 до 5000 (до 100000 по специальному

заказу)

Диаметр защитной арматуры (кроме ТС

моделей TST434 и TST602), мм

Длина монтажной части (кроме ТС моделей

TST434 и TST602), мм

Габаритные размеры корпуса ТС модели

TST602 (длина ×ширина × толщина), мм, не

более

Габаритные размеры внешнего

измерительного зонда ТС модели TST434

(диаметр × длина), мм, не более

Лист № 9

Всего листов 10

формуле

(

ИП

)

(

ТС

)

, где

ТС

- отклонение от НСХ (в температурном

эквиваленте) ТС, °С,

ИП

- предел допускаемой основной погрешности ИП серии iTEMP

TMT, приведенный в Описании типа для Госреестра СИ РФ;

(2)

диапазон температур окружающего воздуха ТС со встроенным дисплеем TID10:

от -20 до +70 °С; с преобразователем измерительным iTEMP TMT – см. данные в описании

типа на преобразователи.

120000

Наименование характеристикиЗначение

Масса, кгот 0,1 до 15 (в зависимости от модели и

исполнения ТС)

Средняя наработка до отказа, ч, не менее

– для ТС классов А, В с диапазоном измерений

в пределах от -50 до +300 °С (включ.)

– для ТС классов А, В с нижним пределом

диапазона измерений от -196 до -50 °С (не60000

включ.) и верхним пределом св.+300 °С

– для остальных ТС30000

Средний срок службы ТС, лет, не менее 10

Примечания:

(1)

Предел допускаемой основной погрешности ТС и ИП (

, °С) вычисляются по

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность ТС приведена в таблице 2.

Таблица 2 - Комплектность средств измерений

НаименованиеКол-во

Термопреобразователь сопротивления платиновый1 шт.

Руководство по эксплуатации (на русском языке)1 экз.

Паспорт1 экз.

Методика поверки МП 207.1-023-20171 экз.

Примечание

серия и модель в

соответствии с заказом

на партию однотипных ТС

при поставке в один адрес

на партию ТС при поставке в

один адрес

Поверка

осуществляется по документу МП 207.1-023-2017 «Термопреобразователи сопротивления

платиновые серий TR, TS, TST, TPR, TSM, TET. Методика поверки», утверждённому

ФГУП «ВНИИМС» 20.04.2017 г.

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 ‒ термометр сопротивления эталонный

ЭТС-100/1 (Регистрационный № 19916-10);

Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);

Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11);

Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10);

ИзмерительтемпературымногоканальныйпрецизионныйМИТ8.15(М)

(Регистрационный № 19736-11);

Мультиметр 3458А (Регистрационный № 25900-03);

Лист № 10

Всего листов 10

КалибратормногофункциональныйикоммуникаторВЕАМЕХMC6(-R)

(Регистрационный № 52489-13).

Допускается применение аналогичных средств поверки, не приведенных в перечне, но

обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой

точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативныеитехническиедокументы,устанавливающиетребованияк

термопреобразователям сопротивления платиновым серий TR, TS, TST, TPR, TSM, TET

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.

Общие технические условия

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.

Общие технические требования и методы испытаний

ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие

технические требования

Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные

элементы термометров сопротивления из платины

ГОСТ8.558-2009 ГСИ. Государственнаяповерочная схемадлясредствизмерений температуры

Техническая документация фирмы-изготовителя Endress+Hauser Sicestherm S.r.L.,Италия

Изготовитель

Фирма Endress+Hauser Sicestherm S.r.L., Италия

Адрес: Via M.Luther King 7, 20060 Pessano con Bornago, Italy

Телефон: +49 7622 28 0, факс: +49 7622 28 14 38

Е-mail:

info@ehsice.endress.com

Заявитель

Общество с ограниченной ответственностью «Эндресс+Хаузер» (ООО «Эндресс+Хаузер»)

ИНН 7718245754

Адрес: 117105, Россия, Москва, Варшавское шоссе, д.35, стр. 1, эт. 5

Телефон: +7(495) 783-28-50, факс: +7(495) 783-28-55

Е-mail:

info@ru.endress.com

Испытательный центр

Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-

исследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт:

www.vniims.ru

, E-mail:

office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений

в целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » _______________ 2017 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
45800-10	Термопреобразователи сопротивления платиновые	RM, RE	Фирма "Yamari Industries, Limited", Япония	2 года	Перейти
17403-00	Комплекты термопреобразователей сопротивления платиновых	КТСПТ-01, КТСПТ-01М	ООО НПК "Приборист", г.Протвино	3 года	Перейти
60882-15	Термопреобразователи сопротивления платиновые	2*Pt100-S	Фирма "Kjaerulf Pedersen a/s", Дания	2 года	Перейти
5950-82	Термопреобразователи сопротивления	ТСП-8053	Завод "Термоприбор", Украина, г.Львов	Нет данных	Перейти
42650-09	Меры электрического сопротивления однозначные	МС 3080	ООО предприятие "ЗИП-Научприбор", г.Краснодар	2 года	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуТермопреобразователи сопротивления платиновые TR, TS, TST, TPR, TSM, TETГРСИ 68002-17

Заказать поверку
Термопреобразователи сопротивления платиновые TR, TS, TST, TPR, TSM, TET
ГРСИ 68002-17
