Осциллографы цифровые запоминающие DSOZ592A, DSAZ592A, DSOZ632A, DSAZ632A, ГРСИ 67983-17
Номер госреестра:
67983-17
Наименование СИ:
Осциллографы цифровые запоминающие
Обозначение типа:
DSOZ592A, DSAZ592A, DSOZ632A, DSAZ632A
Производитель:
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.07.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66550
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Осциллографы цифровые запоминающие DSOZ592A, DSAZ592A, DSOZ632A,
DSAZ632A
Назначение средства измерений
ОсциллографыцифровыезапоминающиеDSOZ592A,DSAZ592A,DSOZ632A,
DSAZ632A (далее – осциллографы) предназначены для измерений амплитудных и временных
характеристик электрических сигналов, исследования формы сигнала по осциллографическим
каналам.
Описание средства измерений
Принцип действия осциллографа основан на высокоскоростном аналого-цифровом
преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке
сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в
соответствии с настройками осциллографа, выделяется часть сигнала, предназначенная для
отображения на экране. Эта часть сигнала направляется в центральный процессор, где происходит
его математическая и статическая обработка перед выводом на экран без искажения измери-
тельной информации. В случае изменения режима или настроек осциллографа из памяти
извлекается новая часть сигнала и пересылается в центральный процессор для отображения на
экране.
Конструктивно осциллографы выполнены в виде настольного моноблока. Осциллографы
моделей DSOZ592A, DSAZ592A отличаются от моделей DSOZ632A, DSAZ632A значениями
полосы пропускания и времени нарастания/спада импульса. Кроме того, модели осциллографов
серии DSA в отличие от моделей серии DSO позволяют проводить измерения характеристик
фазового дрожания.
На передней панели осциллографа расположены: цветной сенсорный ЖК-дисплей; кла-
виши, позволяющие выбирать режим работы и установку параметров; гнездо порта USB 2.0 для
сохранения сигналов и настроек осциллографа на картах энергонезависимой памяти; гнезда для
подачи аналоговых сигналов; гнездо сигнала внешней синхронизации.
Осциллографы позволяют проводить автоматические и курсорные измерения ампли-
тудно-временных параметров входного сигнала с выводом результатов измерений на экран
дисплея. Осциллографы имеют возможность подключения к персональному компьютеру и
функцию программирования через интерфейс USB, GPIB или LAN. Установки осциллографа,
копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем персональном
компьютере.
Внешний вид одной из моделей осциллографа с указанием места размещения знака
утверждения типа приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение мест для
размещения наклеек приведены на рисунке 2.
Лист № 2
Всего листов 8
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Осциллографы могут иметь опции, приведенные в таблице 1.
Описание опции
Таблица 1
Обозначение
опции
N2128A
N2803A
N2802A
N2801A
N2800A
N5439A
N5445A
N5441A
N5444A
Увеличение числа каналов с 1 до 2 (программная опция)
Пробник до 30 ГГц (InfiniiMax III)
Пробник до 25 ГГц (InfiniiMax III)
Пробник до 20 ГГц (InfiniiMax III)
Пробник до 16 ГГц (InfiniiMax III)
Головка пробника ZIF
Головка пробника
Впаиваемая головка пробника
3,5 мм/2,92 мм/SMA головки пробников
Места пломбировки
Места пломбировки

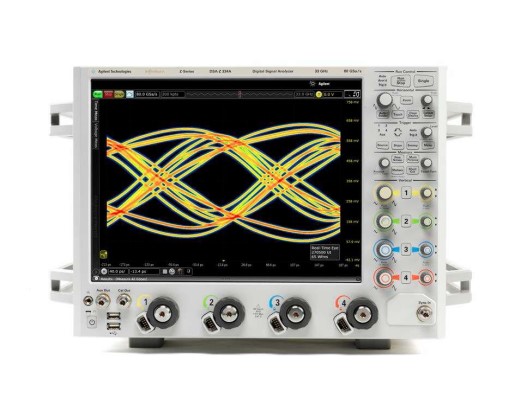

Рисунок 1 - Внешний вид одной из моделей осциллографа
Место размещения знака
утверждения типа
Место размещения знака
поверки
Лист № 3
Всего листов 8
Продолжение таблицы 1
ОбозначениеОписание опции
опции
N5443A Устройство подключения и держатель для проверки рабочих характери-
стик и устранения временного сдвига между каналами для пробников
N5440AГоловка пробника ZIF 450 Ом
N5447AГоловка пробника ZIF 200 Ом
N5442AПрецизионный адаптер BNC
N5448AГибкие удлинительные кабели с соединителями 2,92 мм
N5449AВысокоимпедансный адаптер
N2812A35 ГГц кабель
N2830AПробник до 4 ГГц (InfiniiMax III+)
N2831AПробник до 8 ГГц (InfiniiMax III+)
N2832AПробник до 13 ГГц (InfiniiMax III+)
N2848AГоловка пробника QuickTip
N2849AГоловка пробника QuickTip
N2810A-050Увеличение памяти с 20 до 50 Мвыб на канал
N2810A-100Увеличение памяти с 50 до 100 Мвыб на канал
N2810A-200Увеличение памяти с 100 до 200 Мвыб на канал
N2810A-500Увеличение памяти с 200 до 500 Мвыб на канал
N2810A-01GУвеличение памяти с 500 до 1 Гвыб на канал
N2810A-02GУвеличение памяти с 1 до 2 Гвыб на канал
N5473ADVD RW
82350BGPIB интерфейс
N5474CСъемный твердотельный диск
Программное обеспечение
Осциллографы имеют встроенное программное обеспечение (ПО), изменение
метрологически значимой части ПО осциллографа невозможно физически. Метрологически
значимая часть ПО осциллографов и измеренные данные достаточно защищены с помощью
специальных средств защиты от преднамеренных и непреднамеренных изменений.
Специальные средства защиты ПО исключают возможность несанкционированной
модификации, загрузки, считывания из памяти осциллографа, удаления или иных преднамеренных
изменений метрологически значимой части ПО и результатов измерений.
Идентификационные данные ПО осциллографов приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО Infiniium 5.10 System Software
Номер версии (идентификационный номер) ПО 05.10.0005 и выше
Цифровой идентификатор ПО (контрольная сумма испол- -
няемого кода)
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует
уровню «высокий» в соответствии с Р 50.2.077–2014.
Метрологические и технические характеристики
Основные метрологические и технические характеристики осциллографов приведены в
таблицах 3 и 4.
Лист № 4
Всего листов 8
налов
Таблица 3 – Метрологические характеристики
НаименованиеЗначение характеристики для моделей осциллографа
характеристики
DSOZ592A, DSAZ592ADSOZ632A, DSAZ632A
Количество входных ка-
1 (2 с опцией N2128A )
5962
Полоса пропускания (по
уровню – 3 дБ), ГГц
Максимальнаячастота
дискретизации, Гвыб/с:
одноканальный режим 160
двухканальный режим 80
Время нарастания/спада,
пс (от 10 до 90 %), не бо-
лее7,57,0
Входное сопротивление
каналов, Ом50
Развязка между двумя
каналами с равными ко-
эффициентами отклоне-
нияК
откл
(дляопции
N2128A), дБ:
длярежимаRealEdge
(1,85мм)
от 0 до 40 ГГц70
от 40 ГГц до макси-
мального значения часто-
ты60
для режима Standard
(3,5мм)
от 0 до максимального
значения частоты70
Система вертикального отклонения
Разрешающаяспособ-
ность по вертикали, бит8 (12 с усреднением)
Динамический диапазон,
делений±4 от центра экрана
Диапазон установки ко-
эффициента отклонения
К
откл
от 1 мВ/дел до 1 В/дел в последовательности 1; 2; 5
Пределы допускаемой
абсолютнойпогрешно-
сти установки коэффи- ±0,025 · 8 [дел] · К
откл
при К
откл
до 5 мВ/дел
циента отклонения Δ
откл
, ±0,020 · 8 [дел] · К
откл
при К
откл
свыше 5 мВ/дел
мВ/дел
Диапазон установки на- ±0,4 при К
откл
от 1 до 49 мВ/дел
пряжениясмещения ±0,9 при К
откл
от 50 до 79 мВ/дел включ.
U
смещ
, В ±1,6 при К
откл
св. 80 до 134 мВ/дел включ.
±3,0 при К
откл
от 135 до 239 мВ/дел включ.
±4,0 при К
откл
от 240 мВ/дел до 1 В/дел.
Лист № 5
Всего листов 8
Значение характеристики для моделей осциллографа
DSOZ592A, DSAZ592ADSOZ632A, DSAZ632A
±[0,02· U
смещ
+ 0,01·8·(дел) · К
откл
] при напряжении входного сиг-
нала до 3,5 В;
±[0,02· U
смещ
+ 0,01·8·(дел) · К
откл
+ 1 мВ]при напряжении вход-
ного сигнала свыше 3,5 В
Продолжение таблицы 3
Наименование
характеристики
Пределыдопускаемой
абсолютной погрешно-
сти установки напряже-
ния смещения Δ
смещ
, В
Пределыдопускаемой
абсолютной погрешно-
сти курсорных измере-
ний напряжения посто-
янного тока, В:
двумя курсорами
одним курсором
±(К
Δоткл
+ К
р
)
±(К
Δоткл
+ Δ
смещ
+ К
р
/2),
где К
Δоткл
– коэффициент, численно равный Δ
откл
, В;
К
р
– разрешение, К
р
= 0,004∙8∙К;
К- коэффициент, численно равный значению К
откл
, В
±
5
Максимальное значение
входного напряжения, В
Максимальноесреднее
квадратическое значение
собственных шумов U
ш
при К
откл,
мВ:
10 мВ/дел
50 мВ/дел
100 мВ/дел
1 В/дел
0,96 1,0
3,15 3,3
6,20 6,4
60,00 63,0
Система горизонтального отклонения
от 2 пс/дел до 20 с/дел
±(0,1·10
-6
+ 0,1·Т
э
·10
-6
),
где Т
э
– коэффициент, численно равный количеству лет эксплуа-
тации осциллографа без калибровки
Диапазон установки ко-
эффициентов развертки
Пределыдопускаемой
относительнойпогреш-
ности опорного генера-
тора δ
о
Пределыдопускаемой
абсолютной погрешно-
сти измерений времен-
ных интервалов с помо-
щью курсоров (СКЗ), с:
без усреднения
с усреднением более 256
5∙[(К
2
нт
+ S
2
)]
-2
+ δ
о
∙t
изм
0,3125∙[(К
2
нт
+ S
2
)]
-2
+ δ
о
∙t
изм
,
где К
нт
– коэффициент, численно равный отношению N/T
нар
;
N – уровень собственного шума (СКЗ), В;
T
нар
– время нарастания выходного напряжения, с;
S - джиттер внутреннего опорного генератора (СКЗ), с;
t
изм
– измеренный осциллографом временной интервал
Лист № 6
Всего листов 8
Значение характеристики для моделей осциллографа
DSOZ592A, DSAZ592ADSOZ632A, DSAZ632A
50
75
100
150
200
±(К
2
нт
+ S
2
)
-2
[2·(К
2
нт
+ S
2
)]
-2
Продолжение таблицы 3
Наименование
характеристики
Джиттервнутреннего
опорного генератора
(СКЗ), фс, не более:
до 10 мкс
100 мкс
1 мс
10 мс
100 мс
Пределыдопускаемой
абсолютной погрешно-
сти измерений джиттера
при измерении интерва-
лов времени (СКЗ), с
Пределыдопускаемой
абсолютной погрешно-
сти измерений джиттера
при измерении периода
(СКЗ), с
Пределыдопускаемой
абсолютной погрешно-
сти измерений джиттера
приизмерениицикл-
цикл (СКЗ), с
[3·(К
2
нт
+ S
2
)]
-2
Синхронизация
автоматический, ждущий, однократный, принудительный
Виды запуска
Чувствительность:
низкая
высокая
2,0 деления от 0 до 22 ГГц
0,3 деления от 0 до 18 ГГц
1,0 деление от 18 до 22 ГГц
250 пс аппаратно;
40 пс с программой InfiniiScan
Минимальнаяширина
импульса для запуска
Диапазон уровней вход-
ного сигнала внутренней
синхронизации
Источники запуска
±
4 деления или
±
4 В в зависимости, что меньше;
±
5 В при значении входного сигнала
±
5 В
любой канал, сеть, вход внешнего запуска
Значение
508
´
338
´
493
32,2
от 100 до 240
1350
Таблица 4 – Технические характеристики
Наименование характеристики
Габаритные размеры (ширина
´
высота
´
длина) (без
креплений), мм, не более
Масса, кг, не более
Напряжение электропитания при частоте 50/60 Гц, В
Потребляемая мощность, В·А, не более
Условия эксплуатации:
температура окружающего воздуха
относительная влажность окружающего воздуха
атмосферное давление
от +15 до +25
0
С
от 30 до 80 %
от 84 до 106 кПа
Лист № 7
Всего листов 8
Знак утверждения типа
наносится на переднюю панель осциллографа методом шелкографии, а также на титульный
лист руководства по эксплуатации (в верхнем левом углу) типографским способом.
Комплектность средства измерений
Комплект поставки приведен в таблице 5.
Таблица 5 - Комплектность
Наименование
1 Осциллограф цифровой запоминающий
Обозначение
DSOZ592A (или DSAZ592A, или
DSOZ632A, или DSAZ632A)
Количество
1 шт.
1 шт.
651-15-48 МП
2 Руководство по эксплуатации (ком-
пакт-диск с PDF файлом)
3 Методика поверки
4 Паспорт
1 экз.
1 шт.
Поверка
осуществляется по документу 651-17-027 МП «Инструкция. Осциллографы цифровые запоми-
нающие DSOZ592A, DSAZ592A, DSOZ632A, DSAZ632A. Методика поверки», утвержденному
ФГУП «ВНИИФТРИ» 30 мая 2017 г.
Основные средства поверки:
- генератор сигналов Е8257D (опция 540 или 567 в зависимости от модели осциллографа),
регистрационный номер (рег. №) в Федеральном информационном фонде 53941-13;
- блок измерительный ваттметра N1914A, рег. № 57386-14, с преобразователем измери-
тельным термоэлектрическим N8488А, рег. № 58375-14;
- мультиметр 3458A, рег. № 25900-03;
- частотомер электронно-счетный 53132А, рег. № 26211-03.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых осциллографов с требуемой точностью.
Знак поверки наносится на корпус осциллографа и на свидетельство о поверке в виде
наклейки или оттиска поверительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к осциллографам
цифровым запоминающим DSOZ592A, DSAZ592A, DSOZ632A, DSAZ632A
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений
времени и частоты
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы
Техническая документация фирмы-изготовителя
Изготовитель
Компания «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия
Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia
Тел
ефон
: + 1800-888 848 Факс: +1800-801 664
Web-сайт:
E-mail:
Лист № 8
Всего листов 8
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз»
(ООО «Кейсайт Текнолоджиз»)
ИНН 7705556495
Адрес: 113054, г. Москва, Космодаминская наб., 52, стр 3
Телефон: +7 495 797 3900 Факс: +7 495 797 3901
Web-сайт:
E-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон (факс): +7 (495) 526-63-00
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств из-
мерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 7984-80 | Анализаторы спектра цифровые | СК4-71 | П/я Г-4953 (завод измерительной аппаратуры), г.Москва | Нет данных | Перейти |
| 13350-92 | Эхолоты ультразвуковые запоминающие | ЭЦ3 | ОКБ ВНИИГидротехники и мелиорации с опытным производством, г.Дмитров | 3 года | Перейти |
| 5439-89 | Преобразователи аналого-цифровые | Ф7077М/1, Ф7077М/2 | ОАО "Электроприбор", г.Чебоксары | Нет данных | Перейти |
| 11838-89 | Приборы цифровые автоматические | МЦЕ-17А | НПО "Позитрон", г.С.-Петербург | 1 год | Перейти |
| 39795-08 | Головки измерительные цифровые | MarCator 1087, 1087 B, 1087 Z | Фирма "Mahr GmbH", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
