Номер госреестра:
67972-17
Наименование СИ:
Датчики частоты вращения
Обозначение типа:
70085-1010-330
Производитель:
Фирма "AI-Tek Instruments, LLC", США
Межповерочный интервал:
3 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 12 шт. с зав.№ 2132-SE-877A, 2132-SE-877B, 2132-SE-958A, 2132-SE-958B, 2145-SE-877A, 2145-SE-877B, 2145-SE-958A, 2145-SE-958B, SE5353-001C, SE5353-002C, SE5353-003C, SE5353-004C
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66539
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики частоты вращения 70085-1010-330
70085-1010-330 (далее
метки/меток (частоты
- датчики) предназначены для
вращения), закрепленных на
Назначение средства измерений
Датчики частоты вращения
измерения частоты прохождения
вращающихся роторах турбин.
Описание средства измерений
Принцип действия датчиков состоит в следующем: постоянный магнит, встроенный в
датчик создаёт вокруг его полюса постоянное магнитное поле. Приближение и прохождение
ферромагнитного объекта рядом с полюсом датчика (чувствительным элементом) вызывает
изменение величины магнитного потока, проходящего через измерительную обмотку датчика.
Эти изменения магнитного потока индуцируют э.д.с. (электродвижущую силу) в измерительной
обмотке датчика, которая соединена с его выходным разъемом. Количество генерируемых
датчиком в единицу времени импульсов пропорционально количеству меток (количеству зубьев
зубчатого колеса) и частоте вращения измеряемого объекта. Датчик относится к генераторному
типу преобразователей и не требует внешнего питания.
Конструктивно датчик выполнен в виде неразборного металлического корпуса с внешней
резьбой на одном конце для проходного монтажа. Один из торцов корпуса является рабочей
поверхностью, под которой расположен чувствительный элемент.

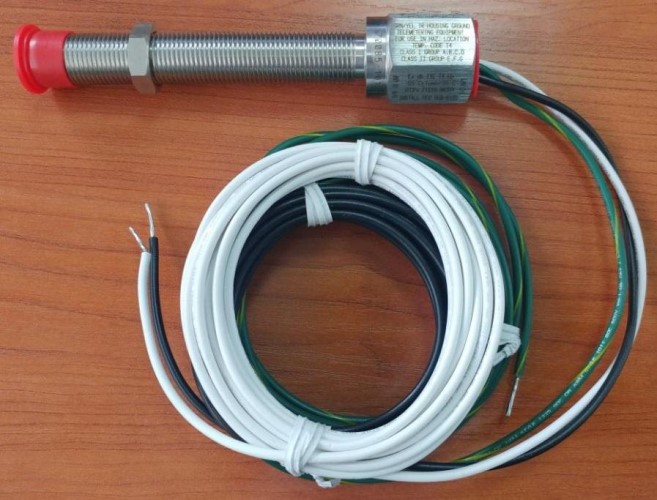

Общий вид датчика частоты вращения приведен на рисунке 1.
Рисунок 1 - Общий вид датчика частоты вращения 70085-1010-330
Пломбирование датчика частоты вращения 70085-1010-330 не предусмотрено.
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
±1
Значение
от 5 до 8000
20±5
от -55 до +80
±0,5
Таблица 1 - Метрологические и технические характеристики
Название характеристики
Диапазон измерения частоты вращения, об/мин
Пределы допускаемой основной относительной погрешности измерения
частоты вращения, %
Нормальная область значений температуры, °С
Рабочие условия эксплуатации:
- диапазон рабочих температур, °С
Пределы допускаемой дополнительной относительной погрешности
измерения частоты вращения в диапазоне рабочих температур, %
Габаритные размеры, мм, не более:
- диаметр наружной резьбы
- высота, мм
Масса, кг, не более
5/8-18 UNF-2A
153
0,455
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 2 - Комплектность средства измерения
Датчики частоты вращения 70085-1010-330, зав. № 2132-SE-877A, № 2132-SE-
877B, № 2132-SE-958A, № 2132-SE-958B, № 2145-SE-877A, № 2145-SE-877B, №
2145-SE-958A,12 шт.
№ 2145-SE-958B, № SE5353-001C, № SE5353-002C, № SE5353-003C,
№ SE5353-004C
Паспорт12 экз.
Методика поверки МП 204/3-11-2017 1 экз.
Поверка
осуществляется по документу МП 204/3-11-2017 «Датчики частоты вращения 70085-1010-330.
Методика поверки», утвержденному ФГУП «ВНИИМС» «10» мая 2017 г.
Основные средства поверки:
- стенд СП31 (г/р № 61681-15);
- частотомер электронно-счетный ЧЗ-38 (Госреестр № 3433-73).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к датчикам
частоты вращения 70085-1010-330
Техническая документация фирмы «AI-Tek Instruments, LLC», США.
Лист № 3
Всего листов 3
Изготовитель
Фирма «AI-Tek Instruments, LLC», США
Адрес: 152 Knotter Drive, PO Box 748
Cheshire, Connecticut 06410-0748
Телефон/факс: (203) 271-6000/(203) 271-6200
Web-сайт:
E-mail:
Заявитель
Общество с ограниченной ответственностью «ЦЕНТР-СТАНДАРТ»
(ООО «ЦЕНТР-СТАНДАРТ»)
ИНН: 7719078658
Адрес: 105187, г. Москва, ул. Борисовская, д. 4, стр. 6
Телефон/факс: (495) 664-23-98
Web-сайт:
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
