ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы поверочные портативные КПП-3
Назначение средства измерений
Комплексы поверочные портативные КПП-3 (далее - комплексы КПП-3) предназначены
для воспроизведения единицы относительной влажности и измерений относительной влажности
воздуха в качестве рабочих эталонов 2-го разряда по ГОСТ 8.547-2009.
Описание средства измерений
Принцип действия комплексов КПП-3:
- при воспроизведении относительной влажности воздуха основан на свойстве
насыщенных растворов солей создавать и поддерживать постоянную относительную влажность
воздуха над поверхностью раствора.
- при измерении относительной влажности воздуха основан на зависимости
диэлектрической проницаемости тонкопленочного полимерного сорбента, используемого в
качестве влагочувствительного слоя, от количества собираемой влаги. Влагочувствительный
слой располагается между двумя электродами чувствительного элемента, один из которых
влагопроницаем, образуя конденсатор, емкость которого зависит от окружающей среды.
Конструктивно комплексы КПП-3 выполнены в виде кейса для хранения и перевозки, в
котором располагаются гигрометр Rotronic модификации HygroPalm в исполнении HP22-A c
зондом относительной влажности и температуры HC2-S3 (регистрационный номер 64196-16),
калибратор влажности HMK15 (регистрационный номер 18636-04), резиновые заглушки,
металлические крышки с отверстиями для размещения в калибраторе средств измерений
относительной влажности, маркированные флаконы с солями (LiCI, MgCl
2
, NaCl, K
2
SO
4
).
Насыщенные растворы солей приготавливаются при эксплуатации комплексов из солей
(LiCI, MgCl
2
, NaCl, K
2
SO
4
) и дистиллированной воды. Каждый приготовленный раствор имеет
своиноминальныезначениявоспроизведенияотносительнойвлажностивоздуха;
воспроизведенные значения относительной влажности воздуха на поверхностью насыщенных
растворов солей измеряются гигрометром Rotronic. Измеренные значения относительной
влажности воздуха отображаются на дисплее гигрометра.
Общий вид комплексов КПП-3 представлен на рисунке 1.
Схема пломбирования комплексов КПП-3 от несанкционированного доступа представлена
на рисунке 2.
Лист № 2
Всего листов 5

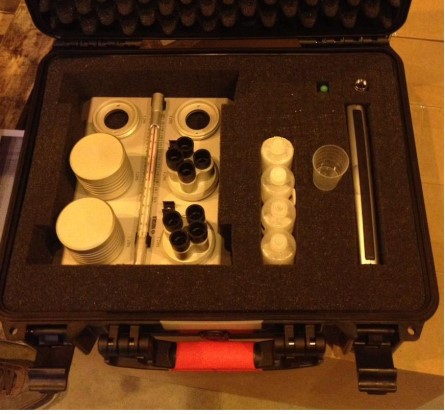

Рисунок 1 - Общий вид комплекса поверочного портативного КПП-3
1
2
3
1
1 - калибратор влажности HMK15
2 - флаконы с солями (LiCI, MgCl
2
, NaCl, K
2
SO
4
)
3 - гигрометр Rotronic модификации HygroPalm в исполнении HP22-A c зондом относительной
влажности и температуры HC2-S3
1 - пломбы на корпусе

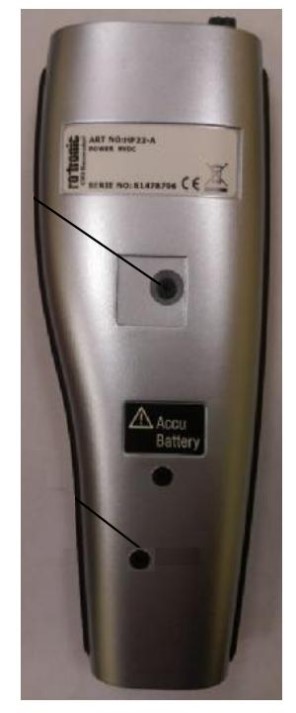

Рисунок 2 - Схема пломбирования гигрометра Rotronic модификации HygroPalm
в исполнении HP22-A
1
Лист № 3
Всего листов 5
Программное обеспечение
Комплексы КПП-3 имеют встроенное программное обеспечение ПО «HP22_V2.4.hex».
Встроенное ПО «HP22_V2.4.hex» установлено в гигрометре Rotronic модификации HygroPalm,
исполнение HP22-A. Встроенное ПО обеспечивает:
- управление питанием измерительного преобразователя и зондов;
- обработку и передачу измерительной информации от зондов, интерфейс USB;
- отображение результатов измерений и служебной информации на встроенном дисплее;
- запись, хранение и считывание данных из встроенной энергонезависимой памяти;
- формирование цифрового выходного сигнала;
- пересчет единиц влажности по запросу пользователя;
- самодиагностику аппаратной части измерительного преобразователя.
Гигрометр ы Rotronic модификации HygroPalm, исполнение HP22-A могут работать с
автономным ПО HW4.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Цифровой идентификатор ПО (алгоритм CRC32)
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
HP22_V2.4.hex
не ниже 2.4
25D6EA29
Примечание - значения контрольных сумм, указанные в таблице, относятся только к
файлам встроенного ПО (firmware) указанной версии.
Метрологические и технические характеристики
±1
0,1
±0,2
от +17 до +23
Значение
от 10 до 100
от 0 до 100
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон воспроизведения относительной влажности воздуха, %
Диапазон измерений относительной влажности воздуха, %
Пределы допускаемой основной абсолютной погрешности воспроиз-
ведения и измерений относительной влажности воздуха, %
Цена единицы младшего разряда при измерении относительной
влажности, %
Пределы допускаемой дополнительной абсолютной погрешности
воспроизведения и измерений относительной влажности воздуха от
влияния изменения температуры рабочих условий на каждые 10 °С,
%
Номинальные значения задания относительной влажности, %, при
нормальных условиях
Пределы допускаемого отклонения задания относительной влажно-
сти, %, при нормальных условиях
11 (LiCI)
33 (MgCl
2
)
75 (NaCl)
97 (K
2
SO
4
)
±1,3 (LiCI)
±1,2 (MgCl
2
)
±1,5 (NaCl)
±2,0 (K
2
SO
4
)
Нормальные условия измерений:
-температура окружающей среды,
°
С
Лист № 4
Всего листов 5
9
7,0
Значение
0,18
10000
10
ширина высота
298 155
Таблица 3 - Основные технические характеристики
Наименование характеристики
Электрическое питание источника постоянного тока:
-напряжение (батарея типа 6LR), В
Максимальная потребляемая мощность, Вт
Средняя наработка на отказ, ч
Средний срок службы, лет
Габаритные размеры комплекса поверочного портатив-длина
ного КПП-3, мм, не более 335
Масса комплекса поверочного портативного
КПП-3, кг, не более
Условия эксплуатации:
- температура воздуха,
o
C
- относительная влажность воздуха,
%
- атмосферное давление, гПа
от +10 до +35
от 10 до 90
от 700 до 1100
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским методом и на корпус
комплекса КПП-3 в виде наклейки.
Комплектность средства измерений
4 шт.
HP22-A
1 шт.
HC2-S3
1 шт.
1 экз.
Таблица 4 - Комплектность комплексов поверочных портативных КПП-3
Количество
1 шт.
Обозначение
HMK15
LiCI, MgCl
2
, NaCl,
K
2
SO
4
Наименование
Калибратор влажности HMK15
Флаконы с солями, квалификация солей «хими-
чески чистые»
Гигрометр Rotronic модификации HygroPalm в
исполнении HP22-A
Зонд относительной влажности и температуры
HC2-S3
Кейс для хранения и перевозки
Кейс
1 шт.
Руководство по эксплуатации «Комплексы по-
верочные портативные КПП-3»
Методика поверки
ЯКИН.665600.676
РЭ3
МП 2551-0164-2016
1 экз.
Поверка
осуществляется по документу МП 2551-0164-2016 «Комплексы поверочные портативные КПП-3.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 13.03.2017 года.
Основные средства поверки:
Генератор влажного воздуха HygroGen модификации HygroGen 2, регистрационный
№ 32405-11.
Термогигрометр ИВА-6, регистрационный № 46434-11.
Допускается применение аналогичных средств поверки обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к комплексам
поверочным портативным КПП-3
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений
влажности газов
Технические условия «Комплексы поверочные портативные КПП-3. ЯКИН.665600.676 ТУ3»
Изготовитель
Закрытое акционерное общество «ЛАНИТ» (ЗАО «ЛАНИТ»)
ИНН 7727004113
Адрес: 129075, Москва, Мурманский проезд, д. 14, к. 1
Web-сайт:
E-mail
Тел.: (495) 967 66 50, факс: (495) 967 66 50
Заявитель
Общество с ограниченной ответственность «ИНСТИТУТ МЕТРОЛОГИЧЕСКОГО
ОБЕСПЕЧЕНИЯ» (ООО «ИМО»)
ИНН 7810342534
Адрес: 193318, Санкт-Петербург, ул. Коллонтай, д.5/1, кв.1579
Тел.: (911) 972-82-49
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
Web сайт
E-mail
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
