Приложение к свидетельству № 66516
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Блоки осциллографические цифровые BORDO
Назначение средства измерений
Блоки осциллографические цифровые BORDO модификации В-411, В-422, В-423,
В-424 (далее - осциллографы) предназначены для исследования формы периодических и
однократных электрических сигналов путем их преобразования в цифровые кодированные
сигналы, регистрируемые в цифровой памяти и отображаемые на экране монитора компьютера,
а также цифрового измерения амплитудных и временных параметров исследуемых сигналов.
Описание средства измерений
Принцип действия осциллографов заключается в следующем. Для каждого из
измерительных каналов (ИК) исследуемый электрический сигнал подается на входной разъем
ИК, в котором, путем смещения, усиления, либо ослабления, приводится к входному диапазону
АЦП, производящему дискретизацию сигнала по времени и амплитуде с преобразованием в
цифровой код, который сохраняется в буфер памяти. При этом узел синхронизации с
регулируемым уровнем запуска формирует синхронизирующие импульсы от исследуемого
сигнала (в режиме внутренней синхронизации), либо от сигнала, поданного на внешний вход
синхронизации (в режиме внешней синхронизации). Далее накопленные измерительные данные
передаются через интерфейс в компьютер, где программное обеспечение осциллографов
выполняет программно-математическую обработку результатов измерений, включающих
цифровое измерение заданных параметров исследуемых электрических сигналов, а также их
визуализацию на экране монитора. По желанию оператора измерительные данные и
измеренные параметры сигналов могут быть сохранены в постоянной памяти компьютера.
Непосредственное управление работой осциллографов осуществляется пользователем в рамках
интерактивного графического интерфейса их программного обеспечения.
Осциллографы работают в режиме управления от компьютера по интерфейсам USB
(модификации В-411, В-422, В-423, В-424), а также Ethernet (модификация В-424), и включают
в себя следующие составные части:
- измерительный модуль;
- внешний блок питания (модификации В-411, В-424);
- управляющий компьютер;
- программное обеспечение.
Измерительный модуль осциллографов выполнен в виде приставки к компьютеру и
подключается к его любому свободному порту USB (либо Ethernet). На передней панели
измерительного модуля осциллографа расположены разъемы для подключения исследуемых
сигналов к входам измерительных каналов «КАНАЛ 1» и «КАНАЛ 2», разъем для
подключения сигнала внешней синхронизации «СИНХР», а также выход встроенного
генератора сигналов « ЦАП» (для модификации В-422).
На задней панели измерительных модулей осциллографов расположены разъемы для
подключения интерфейсного кабеля, кабеля питания. Осциллограф модификации В-424 имеет
дополнительныйразъемдляподключенияинтерфейсногокабеляEthernet.Питание
осциллографов модификаций В-423 и В-424 осуществляется от сети переменного тока 220 В
частотой 50 Гц, при этом тумблер включения питания расположен на задней панели приборов.
Питание осциллографа модификации В-422 осуществляется от внешнего сетевого адаптера
Лист № 2
Всего листов 8
Внешний вид модификаций осциллографов, места нанесения пломбировок и знаков
поверок представлены на рисунках 1 - 3.
Рисунок 1 - Фотографии внешнего вида осциллографа модификации В-411

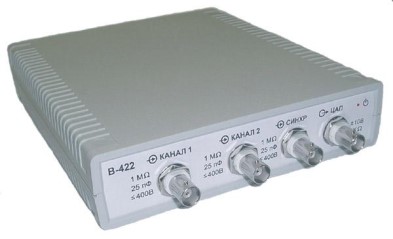

Рисунок 2 - Фотографии внешнего вида осциллографа модификации В-422

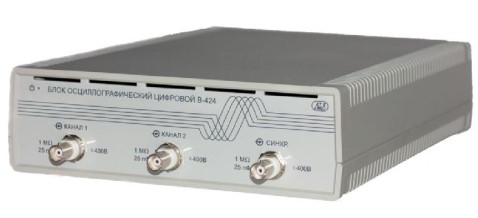

Рисунок 3 - Фотография внешнего вида осциллографов модификаций В-423, В-424
Место нанесения оттиска клейма
поверителя на нижней крышке
измерительного модуля осциллографа
Место нанесения клейма-наклейки на
передней панели измерительного
модуля осциллографа
Место нанесения оттиска клейма
поверителя на нижней крышке
измерительного модуля осциллографа
Место нанесения клейма-наклейки на
передней панели измерительного
модуля осциллографа
Место нанесения оттиска клейма
поверителя на нижней крышке
измерительного модуля осциллографа
Место нанесения клейма-наклейки на
передней панели измерительного
модуля осциллографа
Лист № 3
Всего листов 8
Программное обеспечение
Программное обеспечение (ПО) осциллографов состоит из встроенного ПО (ВПО),
являющегосяметрологическизначимымиприкладногоПО(ППО),являющегося
метрологически не значимым.
Дляаналогово-цифровыхпреобразованийизмеренныхсигналовиспользуются
алгоритмы, реализованные в ВПО и записанные в постоянной памяти осциллографов. ВПО
устанавливается на заводе изготовителе во время производственного цикла. Оно недоступно
пользователю и не подлежит изменению на протяжении всего времени функционирования
осциллографов, что соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики осциллографов нормированы с учетов влияния на них ВПО.
Для конфигурирования осциллографов и просмотра данных с помощью ПК используется
ППО «Осциллограф цифровой».
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
Идентификационные данные (признаки)Значение
Идентификационное наименование ПООсциллограф цифровой
Номер версииверсия 2.0 и выше
Цифровой идентификатор ПО-
Метрологические и технические характеристики
Основные метрологические характеристики осциллографов приведены в таблицах 2, ,3
технические характеристики приведены в таблице 4.
Таблица 2 - Основные метрологические характеристики осциллографов
Пределы допускаемойПределы допускаемой
МодификацияКоэффициентосновной приведенной приведенной погрешности от
осциллографовотклонения погрешности от измеряемогоизмеряемого диапазона в
диапазона, % рабочих условиях, %
2 мВ/дел±5±5
±1±2
В-423, В-424
5 мВ/дел ±2 ±2
В-422 5 мВ/дел ±3 ±3
В-423, В-424 10 мВ/дел ±1 ±2
В-411, В-422 10 мВ/дел ±3 ±3
В-411, В-422,от 20 мВ/дел
В-423, В-424 до 5 В/дел
Примечание
Нормальная температура +(23±2) ºС, рабочие условия применения от +5 до +40 ºС
Таблица 3 - Основные характеристики осциллографов
Наименование характеристикиЗначение
Полоса пропускания входного тракта
осциллографов модификаций:
- В-411, В-422, В-423от 0 до 150 МГц
- В-424от 0 до 200 МГц, для коэф. отклонения
2 мВ/дел, 5 мВ/дел – от 0 до 150 МГц;
Лист № 4
Всего листов 8
время нарастания - не более 3 нс
время нарастания - не более 3,3 нс
Продолжение таблицы 3
Параметры переходной характеристики (ПХ)
осциллографов:
для коэффициентов отклонения 2 мВ/дел
для коэффициентов отклонения 5 мВ/дел
модификаций осциллографов В-423 и В-424
Диапазон коэффициентов развертки
(с шагом 1, 2, 5)
от 5 нс/дел до 5 с/дел;
Диапазонкоэффициентовотклонениядля от 10 мВ/дел до 1 В/дел
осциллографа В-411 (с шагом 1, 2, 5) (соответственно диапазоны
регистрации сигналов от 80 мВ до 8 В)
Диапазонкоэффициентовотклонениядля от 5 мВ/дел до 5 В/дел (соответственно
осциллографа В-422 (с шагом 1, 2, 5) диапазоны регистрации сигналов от
40 мВ до 40 В)
Диапазон коэффициентов отклонения для от 2 мВ/дел до 5 В/дел (соответственно
осциллографов В-423, В-424 (с шагом 1, 2, 5) диапазоны регистрации сигналов – от
16 мВ до 40 В)
Частотадискретизациидляоднократных
сигналов осциллографов модификаций:
- B-411и В-422до 100 Мвыб/с;
- B-423до 200 Мвыб/с;
- B-424до 500 Мвыб/с;
Частота дискретизации в режиме эквивалентных до 20 Гвыб/с;
выборок осциллографов
Диапазончастотвнутреннейивнешней
синхронизации гармоническим или импульсным
сигналами осциллографов модификаций:
- B-411, В-422, В-423от 0,1 Гц до 150 МГц
- В-424от 0,1 Гц до 200 МГц
Примечания:
1) Число входных ИК осциллографов – 2 шт. (модификация В-411 – 1 шт.).
2) Входное активное сопротивление (1±0,03) МОм.
3) Входная емкость 25 пФ.
4) Пределы допускаемой относительной погрешности измерения периода
d
T
и частоты
d
F
сигналов в режиме автоматического измерения, %:
d
T
=
±
(0,01+S/Т
ИЗМ
),
d
F
=
±
(0,01+S·F
ИЗМ
),
где Т
ИЗМ
- измеряемое значение периода, с;
S - цена деления шкалы времени, c;
F
ИЗМ
- измеряемое значение частоты, Гц.
5) «Внутренняя»/«внешняя» синхронизация с регулируемым уровнем запуска и режимами
«ждущий», «одиночный» и «авто».
Лист № 5
Всего листов 8
D
U =
±
(0,05+0,005
×
Uном),
Продолжение таблицы 3
6) ОсциллографмодификацииВ-422дополнительноимеетвыходгенератораи
обеспечивает: формирование напряжения постоянного тока в диапазоне от -10 до +10 В,
формирование напряжения переменного тока в диапазоне амплитуд до 10 В для сигналов
синусоидальной формы, формирование сигналов прямоугольной и треугольной формы
размахом до 20 В. Пределы абсолютной погрешности формирования генератором
напряжения постоянного тока, В:
где Uном – номинальное значение выходного напряжения, В.
Диапазон частот генерируемых сигналов – в пределах от 0,1 до 10 кГц.
Относительная погрешность установки генератором частоты сигналов - не более
±
0,02 %
во всем диапазоне частот.
Параметры управляющего компьютера:
- частота процессора – не менее 1 ГГц;
- объем оперативное памяти – не менее 512 Мбайт;
- наличие свободного разъема интерфейса USB 2.0;
- операционная система Microsoft Windows 2000/XP/Win7.
42
95
174
45
155
200
Значение
230
±
23
5
20
30
50
65
200
300
Таблица 4 - Основные технические характеристики осциллографов
Наименование параметра
Напряжение питания:
- B-423, В-424 напряжение переменного тока (с частотой 50 Гц), В
- B-411, В-422 напряжение питания постоянного тока, В
Потребляемая мощность, В·А, не более
- В-411
- В-422
- В-423, В-424
Габаритные размеры, мм, не более
В-411
- высота
- ширина
- длина
В-422
- высота
- ширина
- длина
В-423, В-424
- высота
- ширина
- длина
Масса, кг, не более
- В-411
- В-422
- В-423, В-424
0,4
0,6
1,6
Лист № 6
Всего листов 8
Продолжение таблицы 4
Условия эксплуатации:
- температура окружающей среды ºС
- относительная влажность, %
- атмосферное давление, кПа
Срок службы, лет, не менее
Время наработки на отказ, ч, не менее
от +5 до +40
до 90
от 84,0 до 106,7
5
8000
Знак утверждения типа
наносится на лицевую панель методом шелкографии, а также на титульный лист руководства
по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность осциллографов
НаименованиеОбозначение
ФДБИ 108.11.00.00
Блок осциллографическийФДБИ 108.13.00.00
цифровой BORDOФДБИ 108.14.00.00
ФДБИ 108.15.00.00
Количество, шт
В-411 В-422 В-423 В-424
1 – – –
– 1 – –
– – 1 –
– – – 1
GS18E05-P1J
Блок питания
(или аналогичный)
–1––
USB SCUАВ-1
Интерфейсный кабель
(или
а
н
алогич
н
ы
й
)
–111
SCZ-n10
––11
1111
1111
эксплуатации
Кабель питания
(или аналогичный)
ПО для управления ФДБИ 108.00.00.00 ПО
осциллографом, версия 2.0 (инсталляционный диск)
Поставляется по отдельному
Компьютерзаказу, должен быть
сертифицирован в РБ
Руководство по
ФДБИ 108.00.00.00 РЭ
1111
1 1 – –
– – 1 1
ФДБИ 108.10.10.00
КоробкаФДБИ 108.10.20.00
(потребительская упаковка)
Методика поверкиМРБ МП.629-2007
1111
Лист № 7
Всего листов 8
Поверка
осуществляется по документу МРБ МП.629-2007 «Блоки осциллографические цифровые
BORDO. Методика поверки», утверждённому РУП «Белорусский государственный институт
метрологии» 27 января 2015 г.
Основные средства поверки:
вольтметр универсальный цифровой В7-40, регистрационный номер в Федеральном
информационном фонде № 39075-08
вольтметр универсальный цифровой В7-34, регистрационный номер в Федеральном
информационном фонде № 7982-80
калибратор осциллографов Fluke 9500B, регистрационный номер в Федеральном
информационном фонде № 30374-13
измеритель L, С, R цифровой Е7-12, регистрационный номер в Федеральном
информационном фонде № 8176-81
прибор для калибровки осциллографов импульсного типа И1-9, регистрационный
номер в Федеральном информационном фонде № 5787-76
генератор испытательных импульсов И1-15, регистрационный номер в Федеральном
информационном фонде № 7513-79
прибор для поверки вольтметров дифференциальный В1-12, регистрационный номер в
Федеральном информационном фонде № 6013-77
частотомер электронно-счетный с преобразователям Ч3-54, регистрационный номер в
Федеральном информационном фонде № 5480-76
генератор сигналов высокочастотный Г4-151, регистрационный номер в Федеральном
информационном фонде № 8094-81
генератор сигналов низкочастотный прецизионный Г3-110, регистрационный номер в
Федеральном информационном фонде № 5460-76
генератор сигналов низкочастотный Г3-112, регистрационный номер в Федеральном
информационном фонде № 6702-78
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки и оттиска клейма поверителя наносится в соответствии с
рисунками 1 - 3.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к блокам
осциллографическим цифровым BORDO
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 12.2.091-2002 Безопасность электрических контрольно-измерительных приборов
и лабораторного оборудования
МРБ МП.629-2007 Блоки осциллографические цифровые BORDO. Методика поверки в
редакции извещения об изменении №1
ТУ BY 100235722.166-2007 БлокиосциллографическиецифровыеBORDO.
Технические условия в редакции извещения об изменении №1
Лист № 8
Всего листов 8
Изготовитель
Учебно-научно-производственноереспубликанскоеунитарноепредприятие
«Унитехпром БГУ» (УП «Унитехпром БГУ»)
Адрес: 220045, Республика Беларусь, г. Минск, ул. Курчатова, 1
Телефон: (17) 212-08-16
Факс: (17) 209-58-80
E-mail:
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием
«Всероссийскийнаучно-исследовательскийинститутметрологическойслужбы»
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 25133-03 | Системы аэросъемочные цифровые | ADS40 | Фирма "Leica Geosystems GIS & Mapping GmbH", Швейцария | 1 год | Перейти |
| 8220-81 | Часы электрические цифровые настенные | Электроника 1115СЧ-1 | П/я М-5451 (завод при ЦКБ инф.техн.), Украина, г.Винница | Нет данных | Перейти |
| 2936-72 | Вольтметры щитовые цифровые | Ф204 | Завод "Электроточприбор", г.Омск | Нет данных | Перейти |
| 83539-21 | Осциллографы цифровые | LPD64 | Компания "Tektronix, Inc.", США | 1 год | Перейти |
| 51522-12 | Мультиметры цифровые на основе мезонинных модулей | Нет данных | ООО Фирма "Информтест", г.Москва | 6 месяцев | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
