Анализаторы газов в твердых материалах ELEMENTRAC, ГРСИ 67948-17
Номер госреестра:
67948-17
Наименование СИ:
Анализаторы газов в твердых материалах
Обозначение типа:
ELEMENTRAC
Производитель:
Фирма "Eltra GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.07.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66509
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы газов в твердых материалах ELEMENTRAC
Назначение средства измерений
Анализаторы газов в твердых материалах ELEMENTRAC (далее – анализаторы)
предназначены для измерения массовой доли кислорода, азота, водорода в сплавах на основе
железа, никеля, кобальта, меди, в цирконии, титане, керамике и других неорганических
материалах в соответствии с аттестованными методиками измерений.
Описание средства измерений
Принцип действия анализатора основан на методе горячей экстракции (метод
восстановительного плавления) в потоке инертного газа. Кислород, азот, водород в результате
нагревания и плавления образца выделяются и вместе с инертным газом-носителем, в качестве
которого могут использоваться гелий, азот (аргон), из печи поступают в блок детекторов, где
происходит анализ газа и определение его концентрации. Импульсная электрическая печь с
водоохлаждаемыми электродами позволяет производить нагрев образцов до 3100 °С со
скоростью, которая задается и контролируется с помощью программного обеспечения
компьютера. Кислород определяется двумя инфракрасными детекторами, азот и водород
измеряются с помощью ячеек теплопроводности с двойным интервалом времени измерений.
Градуировка анализатора производится по стандартным образцам состава, аттестованных по
содержанию газа. Возможна градуировка анализаторов с помощью стандартных образцов
состава газовых смесей. Управление работой анализатора, обработка результатов измерений
осуществляется с помощью внешнего управляющего компьютера.
Анализаторы газов в твердых материалах ELEMENTRAC выпускаются следующих
моделей ONH-p, ON-p, OH-p, которые отличаются конструкцией и количеством анализируемых
газов. Модель анализаторов газов в твердых материалах ELEMENTRAC ONH-p предназначена
для измерений массовой доли кислорода, азота, водорода; модель анализаторов газов в твердых
материалах ELEMENTRAC ON-p предназначена для измерений массовой доли кислорода и
азота, модель анализаторов газов в твердых материалах ELEMENTRAC OН-p предназначена
для измерений массовой доли кислорода и водорода.
Анализаторы газов в твердых материалах ELEMENTRAC состоят из:
- моноблока, который включает в себя импульсную печь, блок электроники, источник
питания,служащийдляобеспечениявсехчастейанализатораэлектроэнергиейс
определенными характеристиками, а также детекторов для регистрации измеряемых
компонентов;
- системы охлаждения;
- персонального компьютера со специализированным программным обеспечением,
предназначенного для приема, обработки, и выдачи информации;
- запасных принадлежностей, расходуемых материалов и прочих принадлежностей.
Опционально анализаторы комплектуется весами I (специального) класса точности и
системой очистки газов.
Общий вид средства измерений, обозначение места нанесения знака поверки
представлены на рисунке 1.
Лист № 2
Всего листов 5
Программное обеспечение
Анализаторы оснащены программным обеспечением, позволяющим осуществлять
сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии ПО (идентификационный номер ПО)
Цифровой идентификатор ПО
Значение
Elements
0.Х и выше
-

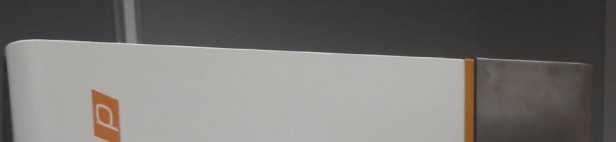

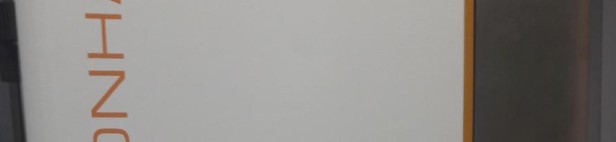

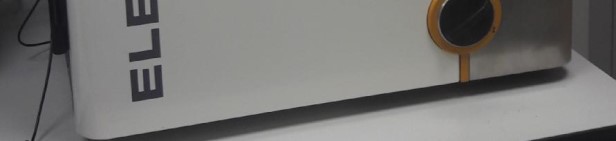

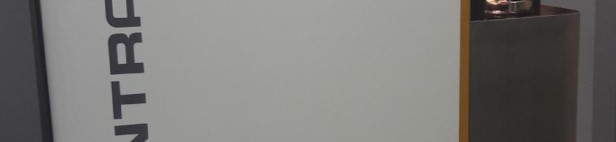

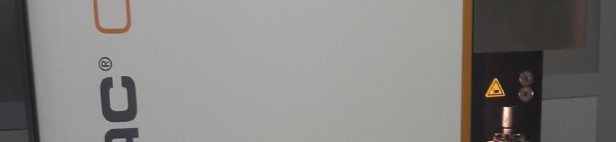

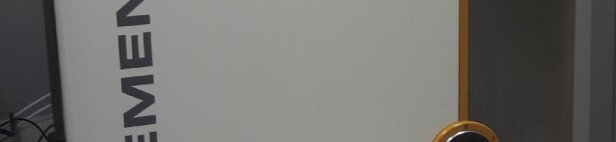

Рисунок 1 - Общий вид анализаторов
Пломбирование анализаторов не предусмотрено.
Место нанесения
знака поверки
Лист № 3
Всего листов 5
Метрологические и технические характеристики
15
Таблица 2 – Метрологические характеристики
Значения характеристик для модели
Наименование характеристик
ELEMENTRACELEMENTRACELEMENTRAC
OH-pON-pONH-p
от 0,0001 до 3
-
от 0,00001 до 0,1
от 0,0001 до 3
от 0,0001 до 5
-
от 0,0001 до 3
от 0,0001 до 5
от 0,00001 до 0,1
Диапазоны измерений массовой
доли элементов*, %:
- кислорода
- азота
- водорода
Предел допускаемого значения
относительного среднего
квадратического отклонения
результата измерений массовой
доли элементов, %, в диапазонах
измерений:
- от 0,00001 до 0,0005 % включ.
20
7
3
- св. 0,0005 до 0,1 % включ.
- св. 0,1 до 5 % включ.
Относительная нестабильность
результатов измерений массовой
доли элементов за 6 часов
непрерывной работы (при массовой
доле элемента выше 0,005 %), %
* Примечание – указанные значения диапазонов измерений массовой доли всех элементов
могут быть расширены до 100% при уменьшении навески анализируемой пробы.
от + 18 до + 25
80
380±38
50/60
7500
550
800
600
150
Таблица 3 – Основные технические характеристики
Параметры электрического питания:
-напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры, мм, не более:
- высота
- ширина
- длина
Масса, кг, не более
Условия эксплуатации:
-
температура окружающей среды, °С
-
относительная влажность, %, не более
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на
лицевую панель прибора в виде наклейки.
Лист № 4
Всего листов 5
Комплектность средства измерений
1
опция
Количество, шт
1
1
1
1
опция
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначение
АнализаторгазавтвердыхELEMENTRAC:
материалах (конфигурация согласно -ONH-p;
заказу) - OH-p;
-ON-p
Персональный компьютер PC
Запасныечасти,расходуемые
материалыипрочиеЗИП
принадлежности
Руководство по эксплуатацииРЭ
Методика поверки МП 05-251-2016
Система очистки газов -
Весы лабораторные I (специального)
класса точности
-
Поверка
осуществляется по документу МП 05-251-2017 «ГСИ. Анализаторы газов в твердых материалах
ELEMENTRAC. Методика поверки», утвержденному ФГУП «УНИИМ» 22 февраля 2017 г.
Основные средства поверки:
- рабочий эталон единицы массы 1 разряда в диапазоне от 1 мг до 100 г по
ГОСТ 8.021-2015: весы лабораторные электронные I (специального) класса точности;
стандартные образцы утвержденного типа:
- ГСО 9725-2010 (аттестованное значение массовой доли азота 0,0043 %, границы
абсолютной погрешности аттестованного значения при Р=0,95 ± 0,0001 %, аттестованное
значение массовой доли кислорода 0,0200 %, границы абсолютной погрешности аттестованного
значения при Р=0,95 ± 0,0004 %);
- ГСО 8725-2010 (аттестованное значение массовой доли азота 0,00384 %, границы
абсолютной погрешности аттестованного значения при Р=0,95 ± 0,00016 %, аттестованное
значениемассовойдоликислорода0,00167%,границыабсолютнойпогрешности
аттестованного значения при Р=0,95 ± 0,00016 %, аттестованное значение массовой доли
водорода 0,00015 %, границы абсолютной погрешности аттестованного значения при
Р=0,95 ± 0,00003 %);
- ГСО 9724-2010 (аттестованное значение массовой доли азота 0,0072 %, границы
абсолютной погрешности аттестованного значения при Р=0,95 ± 0,0002 %, аттестованное
значение массовой доли кислорода 0,0121 %, границы абсолютной погрешности аттестованного
значения при Р=0,95 ± 0,0002 %);
- ГСО 10152-2012 (аттестованное значение массовой доли азота 0,055 %, границы
абсолютной погрешности аттестованного значения при Р=0,95 ± 0,001 %);
- ГСО 8447-2003 (интервал аттестованных значений массовой доли кислорода от
0,0004 % до 0,0007 %, границы абсолютной погрешности аттестованного значения при
Р=0,95 ± 0,00004 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на лицевую панель анализатора
как показано на рисунке 1.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к анализаторам
газов в твердых материалах ELEMENTRAC
ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в жидких и твердых веществах и материалах. Основные положения
Техническая документация изготовителя фирма «ELTRA GmbH», Германия
Изготовитель
Фирма «Eltra GmbH», Германия
Адрес: Retsch-Allee 1-5, 42781 Haan, Germany
Телефон: +49 2104 2333-400
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «СТС» (ООО «СТС»)
Адрес: 620062, г. Екатеринбург, ул. Гагарина, 14, оф 616
Телефон/факс +7 (343) 376-25-08, +7 (343) 376-25-75
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»
(ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
E-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
