Анализаторы размеров частиц Zetasizer Nano S, Zetasizer Nano S90, Zetasizer Nano ZS, Zetasizer Nano ZS90, ГРСИ 67945-17
Номер госреестра:
67945-17
Наименование СИ:
Анализаторы размеров частиц
Обозначение типа:
Zetasizer Nano S, Zetasizer Nano S90, Zetasizer Nano ZS, Zetasizer Nano ZS90
Производитель:
Фирма "Malvern Panalytical Ltd.", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.07.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66505/1
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы размеров частиц Zetasizer Nano S, Zetasizer Nano S90, Zetasizer Nano ZS,
Zetasizer Nano ZS90
Назначение средства измерений
Анализаторы размеров частиц Zetasizer Nano S, Zetasizer Nano S90, Zetasizer Nano ZS,
Zetasizer Nano ZS90 (далее - анализаторы) предназначены для измерений размеров
ультрамелких частиц в жидкостях.
Описание средства измерений
Конструктивноанализаторывыполненыввидеединогоблока,включающего
измерительную часть, коррелятор и микропроцессорное устройство. Основными элементами
измерительной части являются лазерный источник света, фокусирующая оптическая система и
фотодиодный детектор. Коррелятор и микропроцессорное устройство предназначены для
обработки измерительных сигналов, полученных с фотодиодного детектора. Управление
анализаторами и представление результатов измерений осуществляется на компьютере с
помощью автономного программного обеспечения на основе операционной системы Windows.
Анализаторы относятся к лабораторным приборам. Питание осуществляется от сети
переменного тока. Связь с компьютером - через интерфейс USB.
Принцип работы анализаторов основан на методе измерений динамического рассеяния
света, суть которого в определении размера частиц в жидкости по коэффициенту диффузии,
определяемом путем анализа характерного времени флуктуаций интенсивности рассеянного
частицами света.
Проба жидкости помещается в зону зондирующего лазерного луча, в результате
взаимодействия которого с частицами в жидкости происходит рассеяние света. Рассеянный
частицами свет регистрируется фотодиодным детектором. Флуктуации интенсивности
рассеяния, возникающие в следствие броуновского движения частиц, анализируются
коррелятором. На основе полученной корреляционной функции, содержащей информацию о
коэффициенте диффузии, программно вычисляется размер частиц. Результаты измерений
представляются в цифровом и графическом виде.
Модификации анализаторов отличаются углом регистрации рассеянного света (для
Zetasizer Nano S и Zetasizer Nano ZS - 173°; для Zetasizer Nano S90 и Zetasizer Nano ZS90 - 90°) и
соответственно диапазоном измерений размера частиц.
Внешний вид анализаторов, обозначение места для размещения знаков утверждения типа и
схема пломбировки от несанкционированного доступа представлены на рисунке 1 .
Лист № 2
Всего листов 5

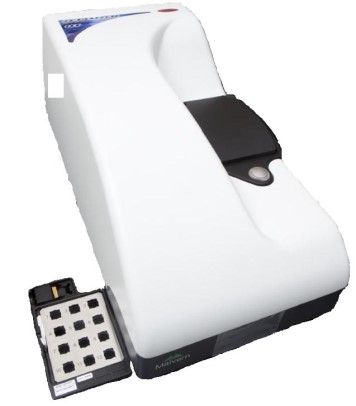

Рисунок 1 - Внешний вид, обозначение места для размещения знака утверждения типа
и схема пломбировки от несанкционированного доступа анализатора
Программное обеспечение
Анализаторы имеют автономное программное обеспечение «Zetasizer Software» (ПО),
разработанное фирмой «Malvern Instruments Ltd.» на основе операционной системы Windows.
Основные функции ПО: управление работой анализатора, обработка сигналов от фотодиодного
детектора, представление и хранение результатов измерений.
ПО устанавливается на управляющий компьютер анализатора при первичном введении в
эксплуатацию.
Идентификационные данные ПО представлены в таблице 1.
EE39414C
Значение
Zetasizer Software
не ниже 7.11
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма
исполняемого кода)
Алгоритм вычисления идентификатора ПО
CRC32
ПО идентифицируется при подключении анализатора к компьютеру. Идентификационное
наименование ПО отображается в главном окне программы при ее запуске.
Номер версии ПО отображается в диалоге информации о программе. Метрологически
значимая часть ПО и измеренные данные защищены от непреднамеренных и преднамеренных
изменений с помощью кодов и паролей разработчика ПО. Защита ПО и результатов измерений
от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний»
по Р 50.02.077-2014.
кюветное
отделение
кюветный держатель
место пломбировки
место для размещения
знака утверждения типа
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Основные метрологические и технические характеристики анализаторов приведены в
таблице 2.
Наименование характеристики
Значение
характеристики
Диапазон показаний размеров частиц, нм:
- анализаторов Zetasizer Nano S, Zetasizer Nano ZS
- анализаторов Zetasizer Nano S90, Zetasizer Nano ZS90
от 0,3 до 10000
от 0,3 до 5000
Диапазон измерений размеров частиц, нм:
- анализаторов Zetasizer Nano S, Zetasizer Nano ZS
- анализаторов Zetasizer Nano S90, Zetasizer Nano ZS90
от 10 до 10000
от 10 до 5000
Пределы допускаемой относительной погрешности измерений
размеров частиц, %
±10
Минимальный объем пробы, мкл:
- анализаторов Zetasizer Nano S, Zetasizer Nano ZS
- анализаторов Zetasizer Nano S90, Zetasizer Nano ZS90
12
20
Диапазон рабочих температур в отделении для размещения
пробы, °С
от 0 до +90
Пределы допускаемой абсолютной погрешности установки
температуры в отделении для размещения пробы, °С
±0,1
Напряжение питания от сети переменного тока, В
Частотой, Гц
220±22
50±1
Потребляемая мощность анализаторов, В∙А, не более
100
Габаритные размеры (длина
´
ширина
´
высота), мм, не более:
600 × 320 × 260
Масса, кг, не более:
19
Рабочие условия применения:
-
температура окружающего воздух,
°
С:
-
относительная влажность окружающего воздуха при +25
°
С, %
-
атмосферное давление, кПа
от +15 до +30
до 80
от 84,0 до 106,7
Примечание 1 - Метрологические характеристики установлены на тестовых водных
растворах монодисперсных латексов;
Таблица 2- Метрологические и технические характеристики
Знак утверждения типа
наносится на лицевую часть анализаторов в виде наклейки и на титульный лист руководств по
эксплуатации методом компьютерной графики.
Комплектность средства измерений
Комплект поставки анализаторов приведен в таблице 3.
Лист № 4
Всего листов 5
Наименование
Примечание
1
Тип анализатора
указывается при заказе
Таблица 3 - Комплект поставки анализаторов
Количес-
тво, шт.
По требованию заказчика
По требованию заказчика
По требованию заказчика
1
1
1
1
1
1
1
Анализатор размеров частиц Zetasizer Nano S
или Zetasizer Nano ZS, или Zetasizer Nano S90,
или Zetasizer Nano ZS90
Персональный компьютер
Титратор МРТ
-
2
Автоматическое устройство для подачи пробы
Набор кювет
Комплект сетевых кабелей
Сетевой адаптер
Кабель USB для подключения к персональному
компьютеру
Программное обеспечение «Zetasizer Software» (диск)
Комплект ЗИП
Паспорт
Руководство по эксплуатации
Методика поверки
1
1
1
1
1
Поверка
осуществляется по документу МП-640-033-16 «Инструкция. Анализаторы размера частиц
Zetasizer Nano S, Zetasizer Nano S90, Zetasizer Nano ZS, Zetasizer Nano ZS90. Методика
поверки», утвержденному ФГУП «ВНИИФТРИ» 14.12.2016 года.
Основные средства поверки:
-
Вторичный эталон единиц измерений размеров частиц в жидкости в соответствии с
ГОСТ 8.606
-
2012 «ГСИ. Государственная поверочная схема для средств измерений
дисперсных параметров аэрозолей, взвесей и порошкообразных материалов» в комплекте с
образцами монодисперсных латексов с размерами частиц в диапазоне от 0,01 до 10 мкм,
пределы допускаемой относительной погрешности измерений размеров частиц ±6 %;
-
измеритель температуры многоканальный прецизионный МИТ 8.03 с датчиком
температуры ТСПН
-
5В (рег. № 19736-11), диапазон измерений температуры от 0 до +100 °С,
пределы допускаемой абсолютной погрешности измерений температуры ±0,06 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке анализаторов.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам
размеров частиц Zetasizer Nano S, Zetasizer Nano ZS, Zetasizer Nano S90, Zetasizer Nano
ZS90
ГОСТ 8.606-2012 ГСИ. Государственная поверочная схема для средств измерений
дисперсных параметров аэрозолей, взвесей и порошкообразных материалов
Техническая документация компании «Malvern Instruments Ltd.», Великобритания
Лист № 5
Всего листов 5
Изготовитель
Malvern Panalytical Ltd, Великобритания
Адрес: Enigma Business Park, Grovewood Road, Malvern, Worcestershire, United Kingdom,
WR14 1XZ
Тел.: + 44 (0) 1684-892456
Факс: + 44 (0) 1684-892789
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «КД Системы и Оборудование»
(ООО «КД Системы и Оборудование»)
ИНН 7802753876
Юридический адрес: 194292, г. Санкт
-
Петербург, пр. Культуры, д. 24, литера А, пом. 7-Н
Фактический адрес: 197375, г. Санкт-Петербург, ул. Вербная, д. 27, литера А, офис 623
Тел.: +7 (812) 319-55-71
Факс: +7 (812) 319-55-72
E-mail:
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарногопредприятие«Всероссийскийнаучно-
исследовательский институтфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Тел.: (495) 546-34-58, факс: (495) 526-63-21
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 45515-10 | Анализаторы фотометрические | Nanocolor 500 D | Фирма "Macherey-Nagel GmbH & Co. KG", Германия | 1 год | Перейти |
| 26121-09 | Анализаторы точки росы по влаге и углеводородам | КОНГ-Прима-4П | ООО "НПФ "Вымпел", г.Саратов | 2 года; 1 год - для анализаторов, используемых в качестве эталонных | Перейти |
| 39229-08 | Анализаторы спектра | E4447A, E4448A | Фирма "Agilent Technologies", Малайзия | 1 год | Перейти |
| 48906-12 | Шумомеры-виброметры, анализаторы спектра | ЭКОФИЗИКА-110А | ООО "ПКФ Цифровые приборы", г.Москва | 1 год | Перейти |
| 61884-15 | Анализаторы гематологические | BC-5000, BC-5150 | Фирма "Shenzhen Mindray Bio-Medical Electronics Co., Ltd.", Китай | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
