Нивелиры электронные Spectra Precision FOCUS DL-15, ГРСИ 67919-17
Номер госреестра:
67919-17
Наименование СИ:
Нивелиры электронные
Обозначение типа:
Spectra Precision FOCUS DL-15
Производитель:
Фирма "Trimble Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.06.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66475
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Нивелиры электронные Spectra Precision FOCUS DL-15
Назначение средства измерений
Нивелиры электронные Spectra Precision FOCUS DL-15 (далее - нивелиры) предназначены
для измерения превышений методом геометрического нивелирования по вертикальным рейкам
при создании, развитии и поддержании в рабочем состоянии государственных геодезических
сетей.
Описание средства измерений
Нивелиры - геодезические приборы, принцип действия которых основан на автоматической
установке визирной оси в горизонтальном положении с помощью маятникового оптико-
механического компенсатора. Измерение превышений состоит в суммировании разностей
отсчетов (проекция визирной оси на нивелирную рейку) по нивелирным рейкам, установленным
на каждых двух последовательных точках, расположенных по некоторой линии и образующей
нивелирный ход.
Нивелиры представляют собой пластиковый прорезиненный корпус, с размещенной
в нем оптикой, электронно-измерительным и регистрирующим модулем. Корпус нивелиров
соединен с несъемной подставкой (трегером) для установки на штатив. На верхней части
корпуса нивелиров имеется ручка для его переноски.
Управление нивелирами и их настройка обеспечивается посредством клавиатуры и ЖК
экрана на задней панели, точное наведение на рейку осуществляется с помощью двухстороннего
наводящего винта.
Нивелиры имеют горизонтальный лимб для угловых измерений, а наличие сетки нитей
дает возможность использовать нивелиры как традиционные оптические нивелиры.
Нивелиры снабжены круглым уровнем для быстрого его приведения в рабочее положение.
При работе используются специальные рейки с кодовой шкалой для электронного
автоматического считывания или традиционные шашечные рейки для визуального взятия
отсчетов.
Нивелиры имеют встроенную память для сохранения измерений, последовательный
порт RS-232С для передачи данных на персональный компьютер для дальнейшей обработки.
Общий вид нивелиров представлен на рисунке 1.

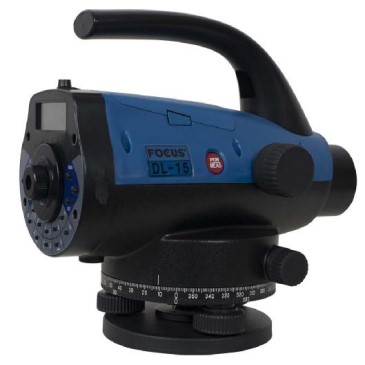

Рисунок 1 - Общий вид нивелиров электронных Spectra Precision FOCUS DL-15
Лист № 2
Всего листов 4
Ограничение несанкционированного доступа к узлам обеспечено конструкцией
крепежных винтов, которые могут быть сняты только при наличии специальных ключей.
Программное обеспечение
Нивелиры имеют встроенное программное обеспечение (далее - ПО) «FOCUS DL-15
Firmware».
Программное обеспечение «FOCUS DL-15 Firmware» разработано специально для
нивелиров и служит для управления их функциональными возможностями, а также для
обработки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом
электронной защиты. Уровень защиты программного обеспечения «средний» в соответствии
с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПОFOCUS DL-15 Firmware
Номер версии (идентификационный номер ПО), не ниже 2.67
Цифровой идентификатор ПО 9EC718FC
Алгоритм вычисления цифрового идентификатора ПО CRC32
Метрологические и технические характеристики
1,5
2,0
от 1,5 до 100,0
0,3
0
Значение характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики
Допускаемая средняя квадратическая погрешность
измерений превышения на 1 км двойного хода при
электронном считывании, мм
Допускаемая средняя квадратическая погрешность
измерений превышения на 1 км двойного хода при
оптическом считывании, мм
Диапазон измерений расстояний при электронном
считывании, мм
Допускаемая средняя квадратическая погрешность
измерений расстояний при электронном считывании,
мм:
- на расстоянии от 1,5 до 10,0 м включ.
- на расстоянии св. 10 до 100 м включ.
10
(1∙10
-3
∙D)
где D - измеренное расстояние, мм
от 0 до 360
±12
100
Диапазон показаний горизонтального угла, º
Диапазон работы компенсатора,
¢
, не менее
Допускаемое среднее квадратическое
отклонениеустановки линии визирования, "
Коэффициент нитяного дальномера
Значение постоянного слагаемого нитяного
дальномера, м
Лист № 3
Всего листов 4
45
Значение характеристики
1
32
Таблица 3 - Основные технические характеристики
Наименование характеристики
Цена деления горизонтального лимба, º
Увеличение зрительной трубы, крат, не менее
Диаметр входного зрачка зрительной трубы, мм,
не менее
Наименьшее расстояние визирования, м, не более
Угловое поле зрения зрительной трубы, не менее
Цена деления круглого установочного уровня, ’/2мм
Объем внутренней памяти для записи данных, Мбайт
Напряжение питания от встроенной батареи, В:
Диапазон рабочих температур, ºС
Габаритные размеры (Д×Ш×В), мм, не более
Масса, кг, не более
1,5
1º 30’
8
16
4,8
от -20 до +50
230×150×210
2,5
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации печатным способом и на корпус
нивелиров наклейкой.
Комплектность средства измерений
Таблица 4 - Комплектность средств измерений
Наименование
Нивелир электронный Spectra Precision FOCUS DL-15
Транспортировочный футляр
Ключ торцевой
Программное обеспечение (Диск CD)
Кабель USB
Встроенная батарея
Зарядное устройство (сетевой блок питания и кабель)
Обозначение
------
МП АПМ 31-16
Количество
1
1
1
1
1
1
1
Поверка
осуществляется по документу МП АПМ 31-16 Нивелиры электронные Spectra Precision
FOCUS DL-15. Методика поверки», утверждённому ООО «Автопрогресс-М» 20 июля 2016 года.
Основные средства поверки:
- нивелир Н-05, СКП 0,5 мм на 1 км двойного хода (рег. № 7212-79);
- теодолит 3Т2КП (рег. № 45283-10);
- стенд универсальный коллиматорный ВЕГА УКС (рег. № 44753-16);
- рулетка измерительная металлическая UM5M, (0 - 5) м, КТ 3 ГОСТ 7502-98,
(рег № 22003-07);
- рулетка измерительная металлическая PR100/5, (0 - 100) м, КТ 3 ГОСТ 7502-98,
(рег. № 22003-07);
- высотный стенд ГОСТ 10528-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к нивелирам
электронным Spectra Precision FOCUS DL-15
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
Техническая документация «Trimble Inc.», США
Изготовитель
«Trimble Inc.», США
Адрес: 935 Stewart Drive, Sunnyvale, CA 94085, USA
Тел./Факс: +1 408 481 8000
E-mail:
Заявитель
Общество с ограниченной ответственностью «ГиС» (ООО «ГиС»)
ИНН 7713663797
Адрес: 125363, Москва, ул. Новопоселковая, д.6, стр. 2
Тел./факс: +7 (495) 783-56-39
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
Адрес: 123308, г. Москва, ул. Мневники, д. 3 корп. 1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
