Приложение к свидетельству № 66458
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы бункерные ВБ
Назначение средства измерений
Весы бункерные ВБ предназначены для статического измерения массы сыпучих
веществ и материалов.
Описание средства измерений
Принцип действия весов бункерных ВБ (далее - весов) основан на преобразовании
силы тяжести взвешиваемого материала посредством тензорезисторных весоизмерительных
датчиков в электрические сигналы, поступающие на весоизмерительный преобразователь,
в котором суммарный сигнал преобразуется в цифровой код и значение массы передается
в систему управления весами.
Конструктивно весы состоят из грузоприёмного устройства, выполненного в виде
накопительного бункера с устройством выгрузки материала и системы управления - прибора
весоизмерительного.
Грузоприемное устройство размещено на грузопередающем устройстве - раме,
оснащенной узлами вертикального и горизонтального смещения. Грузопередающее устройство
установлено на тензорезисторных весоизмерительных датчиках.
В весах применяются датчики тензорезисторные весоизмерительные типов: 4162, 4184
(Госреестр №65293-16, производства ООО УК «СИБТЕНЗОПРИБОР»); BSA (Госреестр №51261-12,
производства «CAS Corporation», Корея). Для обработки сигналов от датчиков в цифровой вид
применяется прибор весоизмерительный CI-6000А (Госреестр №50968-12, производство «CAS»,
Корея), состоящий из стабилизированного источника питания, усилителя электрических сигналов
отдатчиковтензорезисторныхвесоизмерительных,аналого-цифровогопреобразователя,
процессора, программируемого ПЗУ и цифрового табло для отображения результатов измерений.
Весы оснащены следующими дополнительными устройствами (указанными ниже
в соответствии с ГОСТ OIML R 76-1-2011):
устройствами установки нуля (Т.2.7.2);
полуавтоматическим устройством установки нуля (Т.2.7.2.2);
устройством первоначальной установки нуля (Т.2.7.2.4);
устройствами тарирования (Т.2.7.4);
устройством уравновешивания тары (Т.2.7.4.1).
В весах предусмотрено оснащение кабельной линии связи «грузопередающего устройства
- прибора весоизмерительного» длиной до 100 м.
Весы выпускаются в 13 модификациях, различающихся объемом грузоприемного
бункера и метрологическими характеристиками.
Обозначение модели весов складывается из позиций: ВБ-X1-X2-X3, где
X1 - максимальная нагрузка, т;
X2 - поверочное деление, кг;
X3 - объем грузоприемного бункера, м
3
.
Общий вид весов представлен на рисунке 1.
Идентификационные маркировки
Места нанесения идентификационной маркировки обозначены на рисунке 1.
Лист № 2
Всего листов 5
Маркировочная табличка содержит:
- наименование или товарный знак предприятия-изготовителя;
- обозначение весов;
- класс точности весов;
- поверочное деление (е);
- значение Мах и Min;
- знак утверждения типа средства измерения;
- номер весов по системе нумерации предприятия-изготовителя;
- год выпуска весов.
Программное обеспечение
Прибор весоизмерительный оснащен встроенным программным обеспечением (далее -
ПО). Идентификационное наименование ПО и номер версии высвечивается при его включении
или при обращении к соответствующему подпункту меню.
Основные функции ПО: обработка сигнала с весоизмерительных датчиков и
последующий пересчет их в единицы массы, хранение программ и результатов работы весов,
вывод данных на цифровое табло.
ПО заложено в процессе производства и защищено от доступа и изменения паролем.
Обновления ПО в процессе эксплуатации не предусмотрено.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии ПО (идентификационный номер)
Цифровой идентификатор ПО
Значение
-
не ниже 1.01
-
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «высокий» по Р 50.2.077-2014.
место крепления маркировочной
таблички

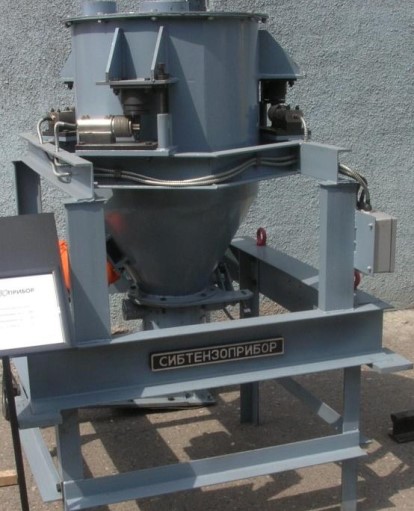

Рисунок 1 - Общий вид весов бункерных ВБ
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Метрологические характеристики
Весы соответствуют III (среднему) классу точности по ГОСТ OIML R76-1-2011.
В таблице 2 приведены максимальная нагрузка Max, минимальная нагрузка Min,
поверочное деление (е), действительная цены деления (d), число поверочных делений (n),
интервалы взвешивания и пределы допускаемой погрешности при поверке.
Мах, тMin, кге=d, кгn
0,12,00,11000
0,510,00,51000
10,00,52000
1,0
20,01,01000
1,520,01,01500
2,020,01,02000
4,040,02,02000
100,05,01000
100,05,01200
Таблица 2 - Метрологические характеристики
ИнтервалыПределы допускаемой
взвешивания, кг погрешности при поверке, кг
от 2 до 50 вкл. ±0,05
св. 50 до 100 ±0,1
от 10 до 250 вкл.±0,25
св. 250 до 500 ±0,5
от 10 до 250 вкл. ±0,25
св. 250 до 1000 ±0,5
от 20 до 500 вкл. ±0,5
св. 500 до 1000 ±1,0
от 20 до 500 вкл. ±0,5
св. 500 до 1500 ±1,0
от 20 до 500 вкл. ±0,5
св. 500 до 2000 ±1,0
от 20 до 500 вкл. ±0,5
2,520,01,02500св. 500 до 2000 вкл.±1,0
св. 2000 до 2500±1,5
от 20 до 500 вкл.±0,5
3,0 20,0 1,0 3000 св. 500 до 2000 вкл. ±1,0
св. 2000 до 3000 ±1,5
от 40 до 1000 вкл. ±1,0
св. 1000 до 4000 ±2,0
от 40 до 1000 вкл. ±1,0
40,02,02500св. 1000 до 4000 вкл.±2,0
5,0 св. 4000 до 5000±3,0
от 100 до 2500 вкл. ±2,5
св. 2500 до 5000 ±5,0
от 40 до 1000 вкл. ±1,0
40,02,03000св. 1000 до 4000 вкл.±2,0
6,0 св. 4000 до 6000±3,0
от 100 до 2500 вкл. ±2,5
св. 2500 до 6000 ±5,0
Примечание к таблице - Пределы допускаемой погрешности в эксплуатации равны
удвоенному значению пределов допускаемых погрешностей при поверке
Основные части весов
Таблица 3 - Диапазоны рабочих температур основных частей весов
Специальныепределытемпературы, °С
(3.9.2.2 ГОСТOIMLR 76-1-2011)
Грузоприемногоустройствастензорезисторными
весоизмерительными датчиками
- производства «CAS Corporation» от - 10 до + 40
- производства ООО УК «СИБТЕНЗОПРИБОР» от - 30 до + 40
Весоизмерительного прибораот - 10 до +40
Лист № 4
Всего листов 5
Таблица 4 - Технические характеристики весов
Наименование характеристикиЗначение характеристики
Параметры электрического питания весов
- напряжение, В220 (
+22
-33
)
- частота, Гц 50±1
Потребляемая мощность, В·А10
Объем грузоприемного бункера, м
3
от 0,03 до 6,0
Габаритные размеры грузоприемного устройства, мм, не более
- длинаот 300 до 6000
- ширинаот 300 до 6000
- высотаот 300 до 6000
Масса грузоприемного устройства, кг, не болееот 50 до 5000
Вероятность безотказной работы за 2000 часов 0,92
Средний срок службы весов, не менее, лет 10
Примечание к таблице - объем грузоприемного бункера, габаритные размеры и масса
грузоприемного устройства могут варьироваться в пределах ±25 %, в зависимости от
характеристик взвешиваемого материала
Знак утверждения типа
наносится типографским способом на титульном листе Руководства по эксплуатации
и на маркировочную табличку.
Комплектность средства измерений
1
Количество, шт.
1
Таблица 5 - Комплектность
Наименование
Весы бункерные ВБ
Руководство по эксплуатации (совмещенное с Паспортом)
АЖЕ 2.799.010 РЭ
Поверка
осуществляется по документу ГОСТ OIML R 76-1-2011 «Государственная система обеспечения
единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические
требования. Испытания», Приложение ДА.
Основные средства поверки:
Рабочие эталоны 4-го разряда по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы, устанавливающиетребованияквесамбункернымВБ
ГОСТ8.021-2015«Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений массы».
ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений.
Весы неавтоматического действия. Часть 1. Метрологические и технические требования.
Испытания».
ТУ 4274-004-16695547-2016 «Весы бункерные ВБ. Технические условия».
Лист № 5
Всего листов 5
Изготовитель
Общество с ограниченной ответственностью Управляющая компания «СИБТЕНЗОПРИБОР»
(ООО УК «СИБТЕНЗОПРИБОР»)
ИНН 4205274144
650070, Кемеровская область, г. Кемерово, пер. Щегловский, д. 1, офис 4
Телефон (факс): (384-2) 77-75-35, (384-54) 4-72-82
Web-сайт:
Е-mail:
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон (факс): (343) 350-26-18, факс: (343) 350-20-39
Web-сайт:
Еmail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
