ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Профилограф течений акустический доплеровский WHS300-LADCP
Назначение средства измерений
Профилограф течений акустический доплеровский WHS300-LADCP (далее - профилограф
WHS300-LADCP, профилограф) предназначен для измерений скорости водного потока
на различных глубинах и глубин водных объектов.
Описание средства измерений
Принцип действия профилографа WHS300-LADCP основан на излучении акустического
импульса с последующей регистрацией частоты отраженного сигнала и времени его прохождения.
Основываясь на принципе «эффекта Доплера», по частоте отраженного сигнала происходит
определение скорости водного потока, а по времени прохождения отраженного сигнала
определяется расстояние до отражающего слоя и глубина.
Конструктивно профилограф WHS300-LADCP представляет собой герметичный блок
сразмещеннымивнутричувствительнымэлементом(керамическиепреобразователи,
объединяющие в себе функции излучения и приема акустических сигналов), блоками связи
и управления, встроенного программного обеспечения, аккумуляторной батареей. Общий вид

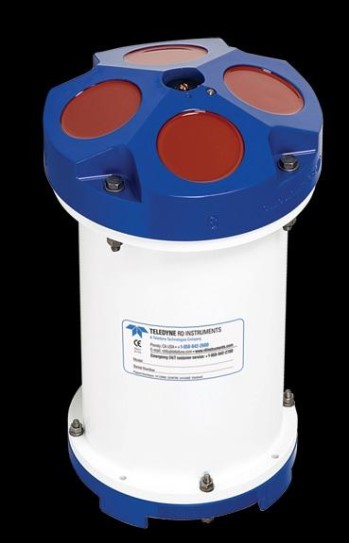

профилографа WHS300-LADCP представлен на рисунке 1.
Профилограф WHS300-LADCP позволяет вести измерения профиля течений и глубины
водоема. Профилограф может работать как в режиме архивации данных, так и в режиме
реального времени, и располагаться как на дне водоема, так и у поверхности.
Рисунок 1 - Общий вид профилографа WHS300-LADCP
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение (ПО) Профилографа WHS300-LADCP состоит из встроенного
ПО, отвечающего за работу Профилографа и автономных ПО («VmDas», «WinADCP»),
позволяющих обрабатывать, отображать и хранить поступающую с Профилографа информацию,
а так же задавать пользовательские настройки. Встроенное ПО предустановлено на заводе
изготовителе и не имеет возможности внесения изменений.
Автономное ПО «WinADCP» даёт пользователю полное визуальное представление
о полученных данных, а также позволяет масштабировать часть данных для более подробного
их анализа
Автономное ПО «VmDas» используется для сбора необработанные акустические и других
данных в реальном времени, поступающих от Профилографа. ПО «VmDas» может также
воспроизводить, обрабатывать и архивировать данные.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационное наименование ПО
WinADCP
VmDas
Номер версии (идентификационный номер)
ПО
не ниже 1.14
не ниже 1.46.5
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
1

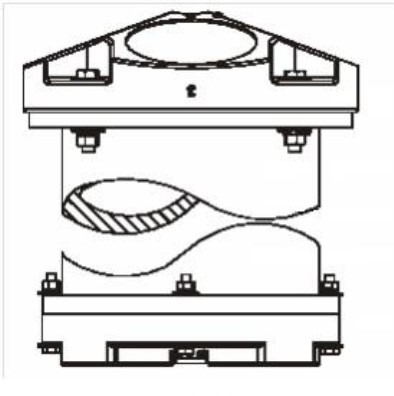

Схема пломбирования профилографа от несанкционированного доступа представлена
на рисунке 2.
Рисунок 2 - Схема пломбирования профилографа WHS300-LADCP
1 - пломбы ка корпусе
Лист № 3
Всего листов 4
Метрологические и технические характеристики
±1
Значения характеристик
от 0,03 до 4
±0,003
±0,35
от 0,3 до 70
Таблица 2 - Метрологические характеристики
Наименование характеристик
Диапазон измерений скорости водного потока, м/с
Пределы допускаемой погрешности измерений скоро-
сти водного потока
- абсолютная, в диапазоне от 0,03 до 0,8 м/с включ., м/с
- относительная, в диапазоне св. 0,8 до 4 м/с, %
Диапазон измерений глубины, м
Пределы допускаемой относительной погрешности из-
мерений глубины, %
Таблица 3 - Основные технические характеристики
Наименование характеристик
Напряжение питания, В
Потребляемая мощность, Вт, не более
Средняя наработка на отказ, ч
Срок службы, лет, не менее
Масса, кг, не более
Значения характеристик
24
1,5
3500
7
30
Габаритные размеры, см, не болеедлина
40,5
диаметр
22,8
Условия эксплуатации:
-температура воды,
o
C;от - 5 до + 45
Знак утверждения типа
наносится на титульный лист формуляра типографским методом и на корпус профилографа
WHS300-LADCP в виде наклейки.
Комплектность средства измерений
Таблица 4 - Комплектность профилографа WHS300-LADCP
Наименование
Профилограф WHS300-LADCP
Формуляр «Профилограф WHS300-LADCP»
Диск с программным обеспечением
Методика поверки
Количество
1 шт.
1 экз.
1 шт.
1 экз.
Поверка
осуществляется по документу МП 2551-0165-2016 «Профилограф WHS300-LADCP. Методика
поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 01.12.2016 года.
Основные средства поверки:
Государственный вторичный (рабочий) эталон единицы скорости водного потока
в диапазоне значений от 0,01 до 5,00 м/с;
Дальномер лазерный Leica DISTO A5, регистрационный номер 30855-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик Профилографа WHS300-LADCP с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к профилографу
течений акустическому доплеровскому WHS300-LADCP
ГОСТ 8.486-83 Государственная система обеспечения единства измерений (ГСИ).
Государственный специальный эталон и государственная поверочная схема для средств
измерений скорости водного потока в диапазоне 0,005 - 25 м/с»
ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений (ГСИ).
Государственная поверочная схема для средств измерений длины в диапазоне от 1·10
-9
до 50 м
и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация производителя.
Изготовитель
«Teledyne RDI», США
Адрес: 14020 Stowe Drive, Poway, CA 92064, USA
Телефон: +1-858-842-2600, факс +1-858-842-2822
Web-сайт:
Заявитель
Акционерное общество «Южное научно-производственное объединение по морским
геологоразведочным работам» (АО «ЮЖМОРГЕОЛОГИЯ»)
Адрес: 353461, Краснодарский край, г. Геленджик, ул. Крымская д.20, Россия
Телефон: (86141) 5-62-67
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
