Приложение к свидетельству № 66424
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Полуприцеп-цистерна STOKOTA OPL-38-3/FUE
Назначение средства измерений
Полуприцеп-цистерна STOKOTA OPL-38-3/FUE (далее - ППЦ) предназначена для
измерений объема нефтепродуктов плотностью от 700 до 860 кг/м
3
.
Описание средства измерений
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до указателя
уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта
производится самотеком или через насос.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении
чемоданообразную форму, установленной на шасси. ППЦ является транспортной мерой полной
вместимости (далее - ТМ). Цистерна состоит из четырех герметичных секций. Внутри секций
имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована
заливной горловиной круглой формы. Указатели уровня налива из металлического уголка
установлены в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов
и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет надпись «ОГНЕОПАСНО», знак ограничения
скорости и знаки с информационными табличками для обозначения транспортного средства,
перевозящего опасный груз.
Общий вид ППЦ представлен на рисунке 1.

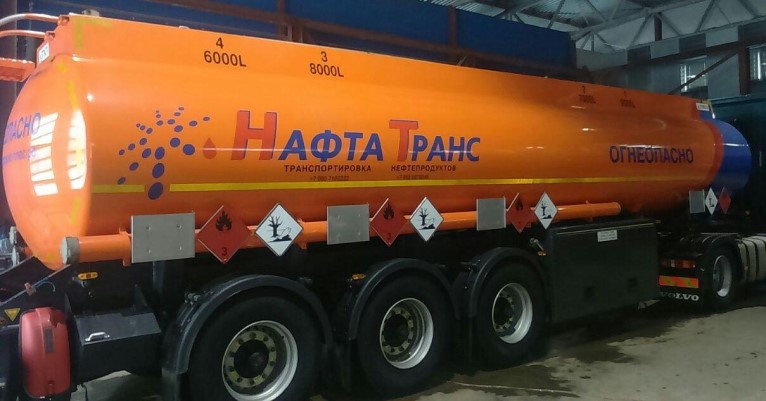

Рисунок 1 - Общий вид полуприцепа-цистерны STOKOTA OPL-38-3/FUE
Схема пломбировки для защиты от несанкционированного изменения положения
указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Лист № 2
Всего листов 3

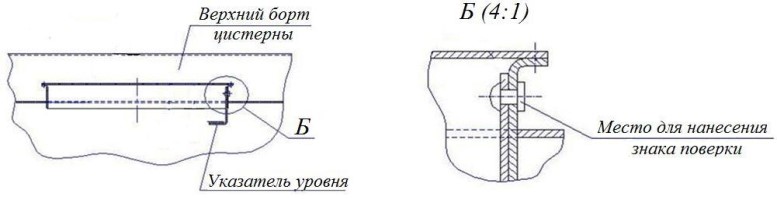

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя
уровня налива, обозначение места нанесения знака поверки
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
Наименование характеристики
Номинальная вместимость, дм
3
Действительная вместимость 1-й секции, дм
3
Действительная вместимость 2-й секции, дм
3
Действительная вместимость 3-й секции, дм
3
Действительная вместимость 4-й секции, дм
3
Пределы допускаемой относительной погрешности ТМ, %
Разность между номинальной и действительной вместимостью ТМ,
%, не более
Значение
31000
9125
7255
8340
6320
±0,4
±1,5
Таблица 2 - Основные технические характеристики
Наименование характеристики
Снаряженная масса, кг, не более
Длина цистерны, мм, не более
Высота цистерны, мм, не более
Ширина цистерны, мм, не более
Температура окружающей среды эксплуатации, ºС
Значение
5300
10200
1650
2450
от -40 до +50
Знак утверждения типа
наносится на маркировочную табличку в виде алюминиевого стикера и на титульный лист
руководства по эксплуатации печатным способом.
Комплектность средства измерений
Количество
1 шт.
1 комплект
Таблица 3 - Комплектность средства измерений
НаименованиеОбозначение
Полуприцеп-цистернаSTOKOTA OPL-38-3/FUE
Запасные части, инструменты и
принадлежности
Руководство по эксплуатации
1 шт.
Поверка
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепро-
дуктов. Методика поверки».
Лист № 3
Всего листов 3
Основные средства поверки:
Комплекс градуировки резервуаров ТОКАР (регистрационный номер 33536-06), пределы
относительной погрешности измерений объема жидкости ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель
уровня налива, и на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к полуприцепу-
цистерне STOKOTA OPL-38-3/FUE
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости
Техническая документация фирмы изготовителя
Изготовитель
Stokota sp. zo.o., Польша
Адрес: Ul. Niska 2, 82-300 Elbląg, Poland
Тел./факс: +48 55 239 72 34/ 48 55 233 48 39
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Нафтатранс-М» (ООО «Нафтатранс-М»)
ИНН 4025434744
Адрес: 142101, Московская область, г. Подольск, ул. Плещеевская, д. 28
Тел./факс: (968)087-90-46 / (4967)65-99-46
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
