Система измерений количества и показателей качества нефти № 561 Нет данных, ГРСИ 67856-17
Номер госреестра:
67856-17
Наименование СИ:
Система измерений количества и показателей качества нефти № 561
Обозначение типа:
Нет данных
Производитель:
Компания "FMC Technologies" FMC Measurement Solutions, США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 561
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66407
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерений количества и показателей качества нефти № 561
Назначение средства измерений
Система измерений количества и показателей качества нефти № 561 (далее - СИКН)
предназначена для измерений массы и показателей качества нефти.
Описание средства измерений
Принцип действия СИКН основан на использовании косвенного метода динамических
измерений массы брутто нефти, с помощью преобразователей расхода жидкости, плотности,
температуры и давления. Выходные электрические сигналы преобразователей поступают на
соответствующие входы измерительно-вычислительного комплекса, который преобразует их и
вычисляет массу брутто нефти по реализованному в нем алгоритму.
СИКНпредставляетсобойединичныйэкземпляризмерительнойсистемы,
спроектированной для конкретного объекта из компонентов серийного отечественного и
импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте
эксплуатации в соответствии с проектной документацией и эксплуатационными документами
ее компонентов.
СИКН состоит из:
- блока измерительных линий;
- блока измерений показателей качества нефти;
- системы сбора и обработки информации;
- установки поверочной трубопоршневой двунаправленной, стационарного исполнения.
Общий вид СИКН представлен на рисунке 1.

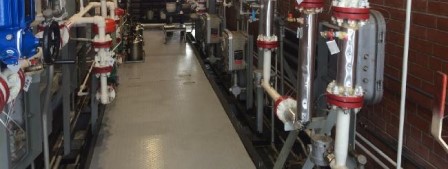

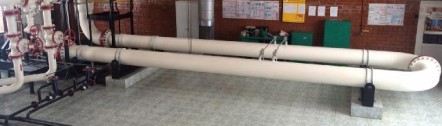

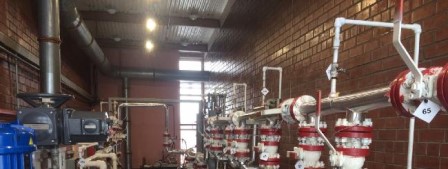

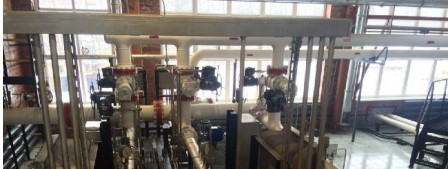

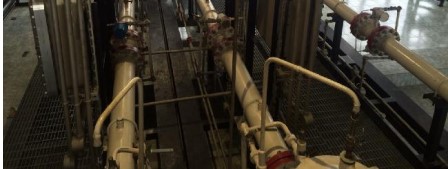

Рисунок 1 - Общий вид СИКН
Лист № 2
Всего листов 5
В составе СИКН применены средства измерений утвержденного типа, основные
из которых указанны в таблице 1.
Наименование и тип средства измерений
15642-96
15645-96
15652-99
57475-14
Таблица 1 - Средства измерений
ПреобразователирасходажидкоститурбинныеMVTM
(далее - ТПР)
Преобразователи измерительные 3144Р
Термопреобразователи сопротивления платиновые серии 65
Преобразователи давления измерительные 3051
Регистрационный номер в
Федеральном
информационном фонде по
обеспечению единства
измерений
16128-01
16128-10
14683-04
22257-01
14061-99
14061-04
15644-01
15644-06
16308-97
26803-11
64929-16
303-91
16126-97
32562-09
Преобразователи плотности жидкости измерительные модели
7835
Преобразователиплотностиивязкостижидкости
измерительные модели 7827
Устройства измерения параметров жидкости и газа модели
7951
Влагомеры нефти поточные модели LC
Манометры показывающие для точных измерений МПТИ
Манометры точных измерений МТИф
Термометры ртутные стеклянные лабораторные ТЛ-4
Измерительно-вычислительные комплексы «SyberTrol»
Комплекс измерительно-вычислительный и управляющий на
базе PLC
Расходомер UFM 3030
Установкаповерочнаятрубопоршневаядвунаправленная
Smith Meter 550
*
СИКН обеспечивает выполнение следующих основных функций:
- автоматизированное измерение объема (объемного расхода) и массы брутто нефти
в рабочих условиях;
- автоматизированное измерение температуры, давления, плотности, кинематической
вязкости, объемной доли воды в нефти;
-измерение давления и температуры нефти с помощью показывающих средств
измерений давления и температуры нефти соответственно;
- автоматическое вычисление массы нетто нефти, как разности массы брутто нефти и
массы балласта, используя результаты измерений массовых долей воды, механических
примесей и массовой концентрации хлористых солей в испытательной лаборатории;
- поверка и контроль метрологических характеристик ТПР с применением установки
поверочной трубопоршневой двунаправленной в автоматизированном режиме;
- защита алгоритма и программы СИКН от несанкционированного вмешательства
установкой паролей разного уровня;
-автоматическийконтрольпараметровизмеряемогопотока,ихиндикацию
и сигнализацию нарушений установленных границ;
*
Аттестована в качестве рабочего эталона 2-го разряда по ГОСТ 8.510.
Лист № 3
Всего листов 5
- автоматический и ручной отбор проб нефти;
- регистрация и хранение результатов измерений, формирование отчетов.
Для исключения возможности несанкционированного вмешательства, которое может
повлиять на точность и результаты измерений, средства измерений снабжены средствами
защиты в соответствии с МИ 3002-2006«ГСИ. Рекомендация. Правила пломбирования и
клеймения средств измерений и оборудования, применяемых в составе систем измерений
количества и показателей качества нефти и поверочных установок».
Программное обеспечение
обеспечивает реализацию функций СИКН. Программное обеспечение (ПО) СИКН реализовано
в измерительно-вычислительных комплексах «SyberTrol» (далее - ИВК) и компьютерах
автоматизированныхрабочихмест(АРМ)оператораСИКН.НаименованияПОи
идентификационные данные указаны в таблице 2.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания
средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
26.03
345-01.v2.1
с979b8df
Таблица 2 - Идентификационные данные ПО
Идентификационные данные
(признаки)
Значение
ИВКАРМ оператора
SyberTrol
АРМ оператора СИКН
Идентификационное наименование ПО
Номер версии
(идентификационный номер ПО)
Цифровой идентификатор ПО
7a4b9c4067490da93b8
6b4762e737387
Метрологические и технические характеристики
Измеряемая среда
±0,25
±0,35
Таблица 3 - Метрологические характеристики
Наименование характеристики
Значение характеристики
нефть
по ГОСТ Р 51858-2002
Нефть. Общие технические
условия
3 (две рабочих, одна резервная)
от 115 до 1100
непрерывный
Количество измерительных линий, шт.
Диапазон измерений расхода, м
3
/ч
Пределы допускаемой относительной погрешности измерений
массы брутто нефти, %
Пределы допускаемой относительной погрешности измерений
массы нетто нефти, %
Режим работы СИКН
Параметры измеряемой среды:
- температура, °С
- избыточное давление, МПа
- плотность в рабочих условиях, кг/м
3
- кинематическая вязкость в рабочих условиях, сСт
- массовая доля воды, %, не более
- массовая доля механических примесей, %, не более
- массовая концентрация хлористых солей, мг/дм
3
, не более
- содержание свободного газа
от +20 до +50
от 0,2 до 4,0
от 830 до 900
от 7 до 20
0,5
0,05
100
не допускается
Лист № 4
Всего листов 5
Значение характеристики
Таблица 4 - Основные технические характеристики СИКН
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- напряжение постоянного тока, В
- частота переменного тока, Гц
380/220
24
50
Знак утверждения типа
наносится справа в нижней части титульного листа инструкции по эксплуатации СИКН
типографским способом.
Комплектность средства измерений
Обозначение
-
Количество
1 шт.
Таблица 5 - Комплектность СИКН
Наименование
Система измерений количества и показателей качества
нефти № 561, заводской № 561
Инструкция по эксплуатации СИКН
ГСИ. Система измерений количества и показателей качества
нефти № 561. Методика поверки
-
МП 0565-14-2017
1 экз.
1 экз.
Поверка
осуществляется по документу МП 0565-14-2017 «ГСИ. Система измерений количества
и показателей качества нефти № 561. Методика поверки», утверждённому ФГУП «ВНИИР»
13 февраля 2017 г.
Основное средство поверки:
- рабочий эталон единицы объемного расхода жидкости 2 разряда в диапазоне значений
от 20 до 550 м
3
/ч по ГОСТ 8.510-2002
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемой СИКН с требуемой точностью.
Знак поверки наносится на свидетельство о поверке СИКН.
Сведения о методиках (методах) измерений
приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений
количества и показателей качества нефти № 561 ООО «РН-Юганскнефтегаз», свидетельство об
аттестации № 01.00257-2013/11014-17.
Нормативные документы, устанавливающие требования к системе измерений количества
и показателей качества нефти № 561
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования
к методикам выполнения измерений
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости
Изготовитель
Компания «FMC Technologies» FMC Measurement Solutions, США
Адрес: 737 North Padre Island Drive, Corpus Christi, Texas, 78406
Телефон: (1) 361/289-3400
Факс: (1) 361/289-1115
Лист № 5
Всего листов 5
Заявитель
Общество с ограниченной ответственностью «РН-Юганскнефтегаз»
(ООО «РН-Юганскнефтегаз»)
ИНН: 8604035473
Адрес: 628309, РФ, ХМАО-Югра, г. Нефтеюганск, ул. Ленина, д. 26
Телефон: +7(3463) 33-52-01
Факс: +7(3463) 22-89-51
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: Россия, РТ, 420088, г. Казань, ул. 2-я Азинская, 7 «а»
Телефон (факс): +7(843) 272-70-62 (+7(843) 272-00-32)
Web-сайт:
Е-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
