Номер госреестра:
67846-17
Наименование СИ:
Весы платформенные
Обозначение типа:
ВЭР-50
Производитель:
ПАО "Новолипецкий металлургический комбинат" (НЛМК), г.Липецк
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 4994
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66397
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы платформенные ВЭР-50
Назначение средства измерений
Весы платформенные ВЭР-50 (далее - весы) зав. № 4994 предназначены для
статического измерения массы рулонов стали на предприятии ПАО «НЛМК», г. Липецк.
Описание средства измерений
Принцип действия весов основан на преобразовании деформации упругих элементов
весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести
взвешиваемого груза, в аналоговый электрический сигнал. Аналоговые электрические сигналы
с датчика по линиям связи поступают в устройство обработки данных с подключенным
терминалом, в котором они преобразуются в цифровой код, и измеренное значение массы груза
индицируется на цифровом дисплее терминала.
Весы состоят из грузоприемного устройства (далее - ГПУ), весоизмерительного датчика
и устройства обработки аналоговых данных.
ГПУ представляет собой гидросиловую платформу V-образной формы, нагрузка от
которойспомощьюузловвстройкипередаетсянадатчиквесоизмерительный
тензорезисторный S-type (госреестр № 58368-14). Рулоны стали транспортируются по
технологической линии до зоны измерения, где производится остановка и передача нагрузки от
взвешиваемого груза весоизмерительному датчикупод действием гидравлического привода ГПУ.
Устройство обработки аналоговых данных представлено модулем многофункциональным
SIWAREX U (госреестр № 50385-12).

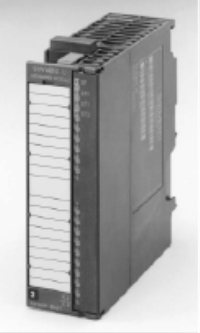

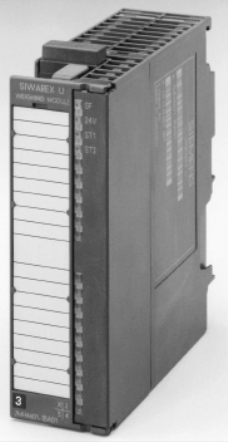

Общий вид весов представлен на рисунке 1, общий вид модуля SIWAREX U представлен
на рисунке 2.
Пломбирование весов не предусмотрено.
Рисунок 2 - Общий вид
Рисунок 1 - Общий вид весовмодуля SIWAREX U
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение (далее - ПО) весов состоит из двух частей:
- ПО, встроенное в модуль многофункциональный SIWAREX U (далее - модуль),
является встроенным, загружается фирмой-изготовителем и не может быть модифицировано
или несанкционировано загружено через какой-либо интерфейс без нарушения внешних и
внутренних пломб;
- дополнительное прикладное ПО для Windows, устанавливаемое на ПК, которое
используется для настройки и калибровки весов.
ИдентификацияизащитаметрологическизначимойчастиПОвесоввПК
обеспечивается отображением в соответствующих диалоговых окнах и элементах интерфейса
пользователяидентификационного наименованияПО,номераверсииицифрового
идентификатора ПО (контрольной суммы исполняемого кода). Имеется возможность передачи
данных на сервер по интерфейсу R232.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки)
Таблица 1 - Идентификационные признаки (данные) ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Значение
для модулядля ПК
SIWATOOL U SIWAREX U
Е116V 1.7
отсутствует 54235
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики весов
Наименование характеристикиЗначение
Класс точности по ГОСТ OIML R 76-1-2011 III
Максимальная нагрузка Max, кг 30 000
Минимальная нагрузка Min, кг 2 500
Действительная цена деления, кг 20
Поверочный интервал, кг 20
Число поверочных интервалов 1500
Пределы допускаемой абсолютной погрешности при первичной
поверке, кг, в интервале:
от 2 500 до 10 000 кг включ. ±10*
св.10 000 до 30 000 кг включ. ±20*
Диапазон выборки массы тары (Т-), % от Maxот 0 до 20
* Пределы допускаемой абсолютной погрешности при периодической поверке равны
удвоенномузначению пределов допускаемой абсолютной погрешности при первичной поверке.
Значение
1500
1620
1000
1200
Таблица 3 - Основные технические характеристики весов
Наименование характеристики
Габаритные размеры грузоприемной платформы, мм, не более
- высота
- ширина
- длина
Масса грузоприемной платформы, кг, не более
Условия применения:
- диапазон температуры, °С
- относительная влажность, %
от +10 до +30
от 15 до 95, без
конденсации влаги
Лист № 3
Всего листов 4
Значение
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В∙А, не более
Средний срок службы, лет
от 187 до 242
от 49 до 51
6
8
Знак утверждения типа
наносится на титульный лист паспорта весов типографским способом.
Комплектность средства измерений
Обозначение
Количество
S-type
SIWAREX U
1 шт.
1 шт.
1 шт.
1 шт.
Таблица 4 - Комплектность весов
Наименование
Весы в сборе:
- грузоприемное устройство
- датчик весоизмерительный тензорезисторный
- модуль многофункциональный
- персональный компьютер
Комплект эксплуатационных документов:
- Паспорт
- Руководство по эксплуатации
28-013-010 ПС
28-013-010 РЭ
1 шт.
1 шт.
Поверка
осуществляется по документу ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического
действия. Часть 1. Метрологические и технические требования. Испытания» приложение ДА
«Методика поверки весов».
Основные средства поверки:
- рабочий эталон 4 разряда по ГОСТ 8.021-2015 - гири 4 разряда в диапазоне значений
от 2 500 до 30 000 кг.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к весам платформенным ВЭР-50
ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».
ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания».
Изготовитель
ПАО «Новолипецкий металлургический комбинат» (ПАО «НЛМК»)
ИНН 4823006703
Адрес: 398040, г. Липецк, пл. Металлургов, д.2
Тел. (3439) 39-53-00
Факс (3439) 39-55-12
Web-сайт: nlmk.com/ru
E-mail:
Лист № 4
Всего листов 4
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18
Факс: (343) 350-20-39
Е-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
