Газоанализаторы ProTech мод. H2S, TS, H2S/TS, ГРСИ 67832-17
Номер госреестра:
67832-17
Наименование СИ:
Газоанализаторы
Обозначение типа:
ProTech мод. H2S, TS, H2S/TS
Производитель:
Фирма "Galvanic Applied Sciences Inc.", Канада
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.06.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66382
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы ProTech модели H2S, TS, H2S/TS
Назначение средства измерений
Газоанализаторы ProTech модели H2S, TS, H2S/TS, (далее - газоанализаторы)
предназначены для автоматических непрерывных измерений объемной доли сероводорода
(Н2S) и/или суммы серосодержащих компонентов в пересчете на серу (общая сера, TS - Total
Sulphur) в технологических газовых средах, промышленных выбросах, дымовых (отходящих)
газах.
Описание средства измерений
Принцип действия газоанализаторов ProTech модели H2S, TS, H2S/TS основан на реакции
сероводорода с ацетатом свинца, нанесенным на ленту, с образованием окрашенного сульфида
свинца. При контакте участка ленты с сероводородом образуется окрашенное пятно, интенсивность
окраски которого пропорциональна содержанию сероводорода, взаимодействующего с лентой
в течение определенного времени при постоянном расходе анализируемого газа. Участок ленты,
взаимодействующий с сероводородом, облучается светодиодом в течение цикла измерения.
Интенсивность потемнения ленты определяется сигналом фотодиода, который регистрирует
свет, отраженный от данного участка ленты. Зона контакта газа с лентой ограничивается
апертурой в реакционной ячейке, размеры апертуры определяются диапазоном измерения
газоанализатора. После завершения цикла измерения в реакционную ячейку поступает новый
участок ленты. Вывод результатов каждого цикла измерения осуществляется на ЖК экран,
находящийся на передней панели газоанализаторов.
При измерении содержания суммы серосодержащих компонентов (общей серы)
анализируемый газ предварительно смешивается с потоком водорода и проходит через реактор
(кварцевую трубку, расположенную в печи с температурой +900
о
С), где происходит восстановление
серосодержащих соединений в пробе до H
2
S.
Предусмотрена возможность установления двух порогов о превышении содержания
определяемых компонентов с выдачей световой сигнализации на индикаторную панель
(светодиод) и срабатыванием исполнительных реле/соленоидов в соответствии с установленными
алгоритмами. Диапазон измерений и пороги сигнализации настраиваются пользователем
в пределах диапазонов измерений прибора.
Газоанализаторы ProTech модели H2S, TS, H2S/TS состоят из измерительного блока с
лентопротяжным механизмом и реакционной ячейкой, регуляторов давления и расхода газовых
потоков (опция - до четырех клапанов для измерения четырех потоков с программируемыми
настройками параметров измерений), электронного блока с дисплеем и выносной клавиатурой,
смонтированных на стальной панели. Модели TS и H2S/TS дополнительно оснащены реактором,
где происходит восстановление серосодержащих компонентов до сероводорода. Для передачи
данных на внешние устройства газоанализаторы имеют аналоговые и цифровые выходы,
а также интерфейсы RS 232/485, USB и Ethernet (опция).
Модели газоанализаторов ProTech H2S/TS, ProTech H2S, ProTech TS отличаются
назначением и устройством:
- модель H2S предназначена для определения сероводорода (H
2
S), выпускается без реактора;
-модель TS предназначена для определения суммарного содержания серосодержащих
компонентов (общей серы), установлен реактор, через который проходит проба, смешанная
с водородом. В данной модели не предусмотрена подача пробы в обход реактора;
- модель H2S/TS предназначена для определения как сероводорода, так и общей серы: газоана-
лизатор имеет реактор и дополнительную систему клапанов, переключающих газовые потоки
либо в режим измерений общей серы (через реактор), либо в режим определения сероводорода
(в обход реактора).
Лист № 2 Trial
листов 5
Внешний вид газоанализаторов ProTech модели H2S, TS, H2S/TS приведен на Рис 1.
Пломбирование газоанализаторов не предусмотрено.

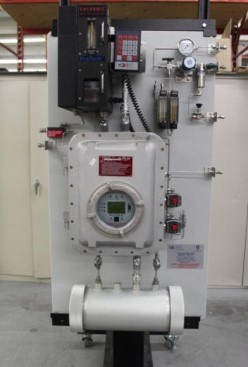

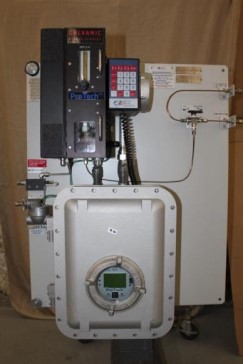

Рисунок 1 - Общий вид газоанализаторов ProTech модели H2S/TS (1), H2S (2), TS (3)
Программное обеспечение
Управление газоанализаторами ProTech модели H2S, TS, H2S/TS осуществляется
с помощью встроенного программного обеспечения через выносную перемещаемую клавиатуру,
закрепленную на внешней стенке измерительного блока или с помощью внешнего программного
обеспечения «ProTech Analyzer Graphical User Interface», установленного на ПК. Встроенное
программное обеспечение газоанализатора производит сбор данных поступающих от измери-
тельного блока, расчет значения концентрации и вывод информации на ЖК дисплей или
передачу данных на внешние устройства через доступные интерфейсы. Внешнее ПО является
вспомогательным, и предназначено для визуализации процесса и результатов измерений
и управления газоанализатором.
Идентификационные данные встроенного программного обеспечения.
Таблица 1
Идентификационные данные (признаки)Значение
Встроенное ПО
Идентификационное наименование ПО-
Номер версии (идентификационный номерНе ниже 020415
ПО)
Цифровой идентификатор ПО-
Внешнее ПО
Идентификационное наименование ПОProTech Analyzer Graphical User Interface
Номер версии (идентификационный номер Не ниже V1.02
ПО)
Цифровой идентификатор ПО*3E946C47292948CCFB89E5F6FD9943D5
Примечание: * - только для указанной версии, алгоритм определения контрольной суммы
MD5.
Уровень защиты ПО по Р.50.2.077-2014 «средний» (программное обеспечение защищено
от преднамеренных изменений с помощью простых программных средств (пароля доступа)).
Влияниепрограммногообеспеченияанализаторовучтенопринормировании
метрологических характеристик.
123
Место на-
несения
знака по-
верки
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазоны измерений объемной доли H
2
S / суммы серосодержащих
соединений в пересчете на серу (общая сера), млн
-1
Значение
От 0 до 0,20
От 0 до 0,5
От 0 до 1,0
От 0 до 5
От 0 до 10
От 0 до 20
От 0 до 50
От 0 до 100
От 0 до 250
От 0 до 500
0,01
±20
0,5
0,5
Цена наименьшего разряда показаний, млн
-1
(ppm), млрд
-1
(ppb), %
Пределы допускаемой основной погрешности, приведенной к верхнему
пределу диапазона, %
Предел допускаемой вариации показаний газоанализатора, в долях от
основной погрешности, не более
Предел допускаемой дополнительной погрешности газоанализаторов
приизменениитемпературыокружающейсредынакаждые
10
о
С от значения +20
о
С в рабочем диапазоне температур, в долях от
основной погрешности
Предел допускаемого изменения показаний за 7 суток непрерывной ра-
боты, в долях от основной погрешности
0,2
840
690
320
Значение
60
От 90 до 240/ от 10 до 32
От 50 до 60
10
250
1220
690
320
Таблица 3 - Основные технические характеристики
Наименование характеристики
Время выхода на режим, мин, не более
Параметры электрического питания:
- напряжение переменного/ постоянного тока, В
- частота переменного тока, Гц
Потребляемая мощность, Вт, не более
- модель H2S
- модели TS, TS/H2S
Габаритные размеры, мм, не более
- модель H2S:
- высота
- ширина
- глубина
- модели TS, TS/H2S:
- высота
- ширина
- глубина
Масса, кг, не более
- модель H2S
- модели TS, TS/H2S
28,0
37,0
Лист № 4
Всего листов 5
от +10 до +50
от 90 до 106
от 20 до 90
Значение
1Ex d [ia] ia IIB+H
2
T4 Gb X
2Ex d mb nA nC IIB+H
2
T3 Gc X
Наименование характеристики
Условия эксплуатации:
- температура окружающего воздуха, ºС
- атмосферное давление, кПа
- относительная влажность (без конденсации), %
Содержание примесей в измеряемой среде:
- при определении содержания H
2
S: объемная доля диок-
сида серы SО
2
- не более 10 %,
- при определении суммы серосодержащих компонентов:
объемная доля кислорода О
2
- не более 0,1 %.
Маркировка взрывозащиты:
- исполнение для взрывоопасных зон классов 1 и 2
-исполнение для взрывоопасной зоны класса 2
Степень защиты корпуса анализатора от внешних воздейст-
вий
не ниже IP 65
Знак утверждения типа
наносится на монтажную панель газоанализаторов способом наклейки и на титульный лист
руководства по эксплуатации типографским способом
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Газоанализаторы ProTech модели H2S, TS или H2S/TS.
Руководство по эксплуатации.
Методика поверки.
Поверка
осуществляется по документу МП 205-04-2017 «Газоанализаторы ProTech модели H2S, TS,
H2S/TS. Методика поверки», утвержденному ФГУП «ВНИИМС» 27.03.2017 г. и входящему
в комплект поставки.
Основные средства поверки:
- стандартные образцы состава газовых смесей № 10538-2014 H
2
S в азоте, № 10538-2014
СОS в азоте.
- калибратор газовых смесей модель 146i (регистрационный номер 46818-11);
- азот газообразный в баллонах под давлением особой чистоты по ГОСТ 9293-74.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на монтажную панель газоанализатора как показано на рисунке 1.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам
ProTech модели H2S, TS, H2S/TS
ГОСТ 8.578-2014 «Государственная система обеспечения единства измерений. Государ-
ственная поверочная схема для средств измерений содержания компонентов в газовых средах».
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические
требования».
Техническая документация фирмы-изготовителя.
Лист № 5
Всего листов 5
Изготовитель
Фирма Galvanic Applied Sciences Inc., Канада
Адрес: 7000 Fisher Road SE Calgary, Alberta T2H 0W3, Canada
Tel: 403-252-8470
Fax: 403-255-6287
Заявитель
Московское представительство фирмы «ИНТЕРТЕК ТРЕЙДИНГ КОРПОРЕЙШН», США
ИНН 909004658
Адрес: 119333, г. Москва, Ленинский проспект, д. 55/1, стр. 2
Телефон: (495) 232-42-25, телефакс: (495) 232-42-25
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 51497-12 | Газоанализаторы кислорода | СГК 101М | ООО "Бонэр-ВТ", г.Новосибирск | 1 год | Перейти |
| 64639-16 | Газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные | СИГНАЛ-033 | ООО "Политехформ-М", г.Москва | 1 год | Перейти |
| 23315-05 | Газоанализаторы | AGS-200, AGS-8020 | Фирма "Brain Bee S.p.A.", Италия | 1 год | Перейти |
| 12083-89 | Газоанализаторы | Оникс | ОАО "Ангарское ОКБА", г.Ангарск | 2 года | Перейти |
| 20811-01 | Газоанализаторы | 100/300 | Фирма "Industrial Scientific Corporation", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
