Дефектоскоп стальных канатов магнитный ДСКМ-МД7, ГРСИ 67817-17
Номер госреестра:
67817-17
Наименование СИ:
Дефектоскоп стальных канатов магнитный
Обозначение типа:
ДСКМ-МД7
Производитель:
ООО НПП "МагнетикДон", г.Новочеркасск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 01
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66367
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ЛАСОВАН
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскоп стальных канатов магнитный ДСКМ-МД7
Назначение средства измерений
Дефектоскоп стальных канатов магнитный ДСКМ-МД7 (далее - дефектоскоп)
предназначен для обнаружения локальных дефектов и измерений потери сечения круглых
стальных канатов.
Описание средства измерений
Принцип действия дефектоскопа основан на магнитном методе неразрушающего
контроля (эффект Холла). Магнитный датчик намагничивает участок контролируемого каната.
Магнитные поля рассеяния, вызванные локальными дефектами каната, создают на выходе
датчика электрический сигнал, который после усиления и преобразования в цифровую форму
обрабатывается в микропроцессорном блоке. Пройденное магнитным датчиком расстояние
определяется с помощью счетчика расстояния, перемещающегося по канату и позволяющего
определять расположение локального дефекта относительно фиксированной точки каната.
Полученная информация обрабатывается, запоминается и выводится на встроенный дисплей
микропроцессорного блока, а также может быть передана на компьютер для хранения,
обработки и последующего анализа.
Конструктивно дефектоскоп состоит из микропроцессорного блока и подключенного
к нему магнитного датчика.
Внешний вид дефектоскопа стальных канатов магнитного ДСКМ-МД7 представлен
на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

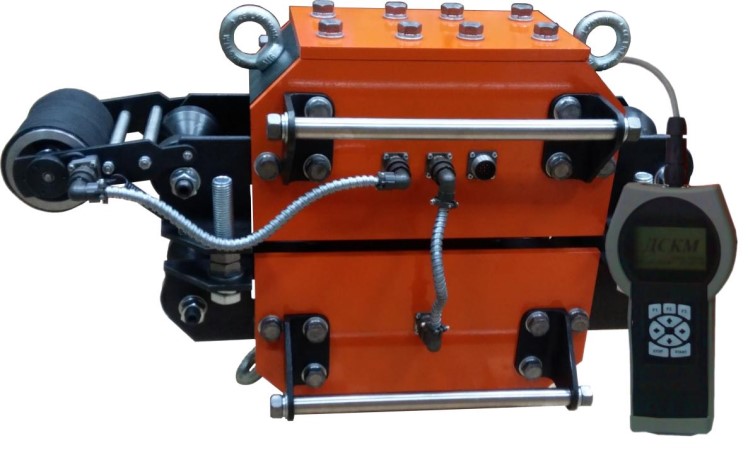

Рисунок 1 - Общий вид дефектоскопа стальных канатов магнитного ДСКМ-МД7
Лист № 2
Всего листов 4

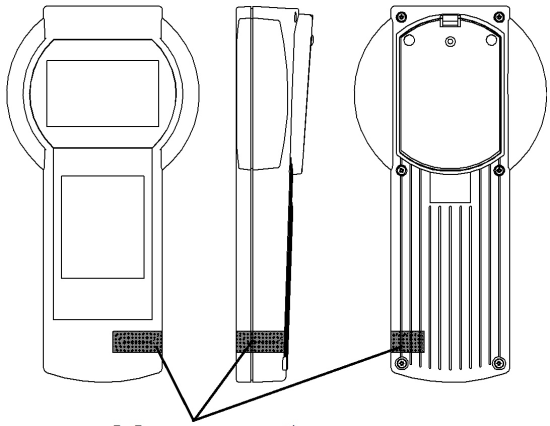

Рисунок 2 - Схема пломбировки от несанкционированного доступа
дефектоскопа стальных канатов магнитного ДСКМ-МД7
Программное обеспечение
В дефектоскопе установлено программное обеспечение, которое выполнят функции
управления, сбора и обработки данных и визуализации результатов измерений.
Конструкция дефектоскопа исключает возможность несанкционированного влияния на
ПО дефектоскопа и измерительную информацию.
Защита программного обеспечения дефектоскопа соответствует уровню «низкий» в
соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
ДСКМ
7v00 и выше
Метрологические и технические характеристики
±3
±1
±2,5
Значение
от 80 до 110
от 0 до 30
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон диаметров контролируемого каната, мм
Диапазон измерений потери сечения каната, %
Пределы допускаемой абсолютной погрешности измерений потери
сечения каната, %
Порог чувствительности к локальным дефектам (обрывам проволок)
каната, %
Пределы допускаемой относительной погрешности измерений длины
каната в диапазоне от 2 до 100 м, %, не более
Таблица 3 - Основные технические характеристики
Наименование характеристики
Максимальная длина исследуемого каната, м
Скорость движения датчика при контроле, м/с
Значение
20000
от 0,2 до 1,0
Лист № 3
Всего листов 4
300
150
70
460
725
350
от 4,5 до 6,0
от 5,5 до 7,0
Значение
20
1
190
Наименование характеристики
Количество записей, хранящихся в энергонезависимой памяти, шт, не более
Габаритные размеры, мм, не более
-
микропроцессорный блок
- длина
- ширина
- высота
-
магнитный датчик
- длина
- ширина
- высота
Масса, кг, не более
-микропроцессорный блок
-магнитный датчик
Электрическое питание:
-
Напряжение, В
-микропроцессорный блок
-магнитный датчик
-
Потребляемый ток, мА, не более
-микропроцессорный блок
-магнитный датчик
Диапазон рабочих температур, ºС
150
350
от -10 до +40
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати.
Комплектность средства измерений
Таблица 4 - Комплектность дефектоскопа стальных канатов магнитного ДСКМ-МД7
НаименованиеОбозначениеКоличество
1.Микропроцессорный блок1 шт.
2.Магнитный датчик МД71 шт.
3.Соединительный кабель5 шт.
4.Соединитель1 шт.
5.Преобразователь CAN-USB1 шт.
6.Зарядное устройство МД1 шт.
7.Набор стальных прутков1 комплект
8.Имитатор 1 шт.
9.Диск с программным обеспечением1 шт.
10.Паспорт1 экз.
11.Руководство по эксплуатации1 экз.
12.Методика поверки МП № 203-35-20171 экз.
Поверка
осуществляется по документу МП № 203-35-2017 «Дефектоскоп стальных канатов магнитный
ДСКМ-МД7. Методика поверки», утвержденному ФГУП «ВНИИМС» 27 февраля 2017 г.
Основные средства поверки:
- Штангенциркуль серии 605 (Рег. № 52414-13);
- Рулетка измерительная металлическая Р20УЗК (Рег. № 35280-07).
Лист № 4
Всего листов 4
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого дефектоскопа с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к дефектоскопу
стальных канатов магнитному ДСКМ-МД7
МАДВ.400764.007 ТУ Дефектоскоп стальных канатов магнитного ДСКМ-МД7.
Технические условия
РД 03-348-00 Методические указания по магнитной дефектоскопии стальных канатов.
Основные положения
Изготовитель
Общество с ограниченной ответственностью научно-производственное предприятие
«МагнетикДон» (ООО НПП «МагнетикДон»)
ИНН 6150047802
Адрес: 346400, Ростовская область, г. Новочеркасск, ул. Первомайская, 105, оф. 184
Телефон (факс): +7 (86352) 5-16-84
Web-сайт: www. magneticdon.ru
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
