Ключи динамометрические шкальные Holex серии 655520, ГРСИ 67810-17
Номер госреестра:
67810-17
Наименование СИ:
Ключи динамометрические шкальные
Обозначение типа:
Holex серии 655520
Производитель:
Компания "Hoffmann GmbH Qualitatswerkzeuge", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.06.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66360
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ключи динамометрические шкальные Holex серии 655520
Назначение средства измерений
КлючидинамометрическиешкальныеHolexсерии655520(далее-ключи)
предназначены для воспроизведения крутящего момента силы с установленной погрешностью
при затяжке резьбовых соединений.
Описание средства измерений
Принцип действия ключей заключается в том, что под действием приложенной
к рукоятке ключа силы при приложении крутящего момента силы на стрелочном индикаторе
ключа отображается его текущее значение.
Конструктивно ключи состоят из корпуса, рукоятки, стрелочного индикатора со шкалой
значений крутящего момента силы. Внутри корпуса расположен механизм регулировки
значения крутящего момента силы и предельный механизм, который срабатывает при
достижении установленного значения крутящего момента силы.
Конструкция ключей обеспечивает ограничение доступа к определенным частям в целях
предотвращения несанкционированной настройки и вмешательства, которые могут привести
к искажению результатов воспроизведений.
Ключи выпускаются в десяти модификациях, отличающихся диапазоном воспроизведений
крутящего момента силы, ценой деления шкалы, габаритными размерами.
Буквенное обозначение в структуре серии обозначает: R - ключи со встроенной
трещоткой, I - ключи с присоединительным квадратом под различные сменные насадки.

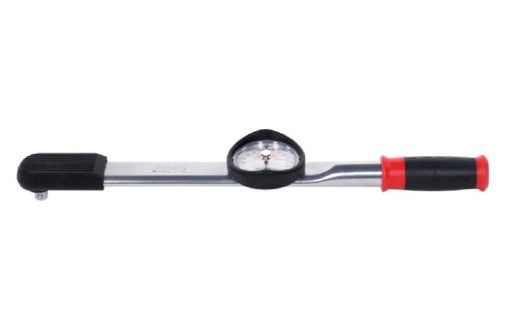

Общий вид ключей представлен на рисунке 1.
Рисунок 1 - Общий вид ключей динамометрических шкальных Holex серии 655520
ПломбированиеключейдинамометрическихшкальныхHolexсерии655520
не предусмотрено.
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Цена деления
шкалы,
Н
×
м
Длина,
мм,
не более
Таблица 1 - Метрологические характеристики
МодификацияДиапазонПределы
воспроизведенийотносительной
крутящего погрешности
момента силы, Н∙м воспроизведений
крутящего момента
силы, %
655520 6от 1 до 6
655520 12от 2 до 12
655520 25от 5 до 25
655520 50от 5 до 50
655520 100от 10 до 100±4
655520 200от 20 до 200
655520 280 от 30 до 280
655520 420 от 50 до 420
655520 700 от 70 до 700
655520 1000 от 100 до 1000
0,1
0,2
0,5
0,5
1,0
2,0
5,0
5,0
10,0
10,0
225
225
250
332
380
470
690
890
1258
1490
Значение
5000
Таблица 2 - Основные технические характеристики
Наименование характеристики
Наработка на отказ, циклов, не менее
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
от +15 до +25
от 40 до 80
Знак утверждения типа
наносится на боковую поверхность корпуса ключей в виде наклейки и на титульный лист
руководства по эксплуатации типографским способом.
Дополнительные адаптеры
Обозначение
Holex серии 655520
Таблица 3 - Комплектность средства измерений
Наименование
Ключ динамометрический шкальный
Руководство по эксплуатации
Количество
1 шт.
1 экз.
по отдельному
заказу
Поверка
осуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства
измерений. Ключи моментные. Методика поверки».
Основные средства поверки:
- установки для поверки моментных ключей и измерители крутящего момента силы 2-го
разряда по ГОСТ Р 8.752-2011, относительная погрешность ±0,5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к ключам
динамометрическим шкальным Holex серии 655520
ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений
крутящего момента силы
Техническая документация компании «Hoffmann GmbH Qualitätswerkzeuge», Германия
Изготовитель
Компания «Hoffmann GmbH Qualitätswerkzeuge», Германия
Адрес: Haberlandstraße 55, D-81241, München, Deutschland
Тел.: +49 (0) 89-8391-0
Web-сайт:
Заявитель
ЗАО «Хоффманн Профессиональный Инструмент»
Адрес: 119230, Россия, г. Санкт-Петербург, пер. Челиева, д.13
Телефон: +7 (812) 309-11-33, факс: 8 (812) 309-11-33
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт:
Е-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
