Весы неавтоматического действия ME36S-0СЕ, ГРСИ 67765-17
Номер госреестра:
67765-17
Наименование СИ:
Весы неавтоматического действия
Обозначение типа:
ME36S-0СЕ
Производитель:
Фирма "Sartorius Lab Instruments GmbH & Co. KG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.06.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66314
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы неавтоматического действия ME36S-0СЕ
Назначение средства измерений
Весы неавтоматического действия ME36S-0СЕ (далее - весы) предназначены для
статических измерений массы.
Описание средства измерений
Принцип действия весов основан на использовании электромагнитной силовой
компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия
электрического тока, протекающего по обмотке компенсационной катушки, с магнитным
полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие
механической системы весовой ячейки, жестко связанной с компенсационной катушкой,
обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор
изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее
положениемеханическойсистемы.Компенсационныйток,пропорциональныймассе
измеряемого груза, поступает в терминал для последующей обработки и индикации результатов
измерений.
Конструктивно весы состоят из взвешивающего модуля имодуля терминала,
соединённых между собой кабелем. Взвешивающий модуль включает в себя грузоприемную
платформу,грузопередающееустройство,системуэлектромагнитнойкомпенсациии
устройство обработки цифровых данных. Модуль терминала оснащен дисплеем для
отображения результатов измерений и управления весами.
Весы оснащены ветрозащитной витриной.
Весы оснащены следующими устройствами (указанными ниже в соответствии
с ГОСТ OIML R 76-1-2011):
–устройством первоначальной установки нуля (Т.2.7.2.4);
–полуавтоматическим устройством установки нуля (Т.2.7.2.2);
–устройством слежения за нулем (Т.2.7.3);
–полуавтоматическим устройством выборки массы тары (Т.2.7.4);
–полуавтоматическим устройством юстировки чувствительности(4.1.2.5);
–автоматическим устройством юстировки чувствительности (4.1.2.5) «isoCAL»;
–устройством установки по уровню (Т.2.7.1);
–устройством взвешивания под весами.
Весы снабжены защищенным интерфейсом RS-232.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбирования от несанкционированного доступа приведена на рисунке 2.
Обозначение места нанесения знака поверки указано на рисунке 3.
Лист № 2
Всего листов 5

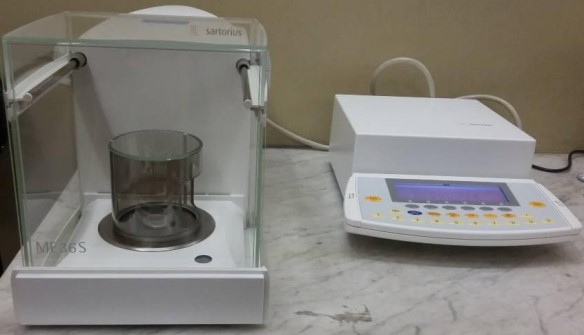

Рисунок 1 - Общий вид весов

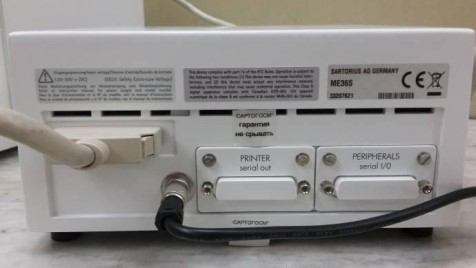

Рисунок 2 - Схема пломбирования от несанкционированного доступа

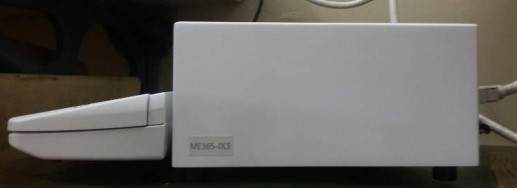

Рисунок 3 - Обозначение места нанесения знака поверки

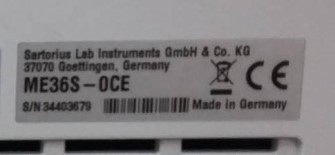

Рисунок 4 - Маркировка весов
Программное обеспечение
В весах используется встроенное программное обеспечение (ПО), выполняющее
функции по сбору, передаче, обработке и представлению измерительной информации.
Программное обеспечение заложенов микроконтроллерахвесов в процессе
производства. Идентификация версии ПО взвешивающего модуля и ПО модуля терминала
осуществляется путем просмотра номера версии ПО в меню Setup: Info.
Место нанесения знака поверки
Схема пломбирования
контрольными этикетками
Лист № 3
Всего листов 5
Уровень защиты программного обеспечения средний в соответствии с Р 50.2.077 - 2014.
Влияние ПО учтено при нормировании метрологических характеристик.
модуль
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Взвешивающий
Модуль терминала
номер ПО)
Идентификационное наименование ПО Wgh.sys.ver Version no
Номер версии (идентификационный
00
-
22
-
ХХ 01-46
-
ХХ
* Номер версии (идентификационный номер) ПО не ниже указанного.
Примечание - ХХ - это специальный символ модификаций, связанный с внесением
дополнений в метрологически незначимую часть ПО.
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристикиЗначение
Класс точности весов по ГОСТ OIML R 76-1-2011 специальный
Максимальная нагрузка (Max), г 31
Минимальная нагрузка (Min), мг 0,1
Действительная цена деления (d), мкг 1
Поверочный интервал (e), мг 1
Число поверочных интервалов (n) 31000
Пределы допускаемой погрешности весов (mpe) при
поверке, мг±0,5
Предел допускаемого размаха|mpe|
Диапазон устройства выборки массы тары, г от 0 до Мах
Диапазон устройства первоначальной установки нуля от 0 до 20 % Мах
Диапазон установки на нуль (суммарный) устройств
установки нуля и слежения за нулемот 0 до 4 % Мах
Примечание - Согласно п. 3.5.2 ГОСТ OIML R 76-1-2011 пределы допускаемой
погрешности в эксплуатации равны удвоенному значению пределов допускаемых
погрешностей при первичной поверке.
233
207
420
Значение
от 100 до 240
50/60
70
Таблица 3 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания для блока питания:
– напряжение переменного тока, В
– частота переменного тока, Гц
Потребляемая мощность, В
·
А, не более
Габаритные размеры взвешивающего модуля, мм, не более
– высота
– ширина
– длина
Габаритные размеры терминала, мм, не более
– высота
– ширина
– длина
106
254
323
Лист № 4
Всего листов 5
Значение
9,8
3,5
Наименование характеристики
Масса взвешивающего модуля, кг, не более
Масса терминала, кг, не более
Условия эксплуатации:
- предельные значения температуры (T
min
, T
max
), ºС
-относительная влажность воздуха, %
Средний срок службы, лет
Средняя наработка до отказа при средней загрузке
средства измерений 8 часов в сутки, ч
от +15 до +25
от 30 до 80
10
2500
Знак утверждения типа
наносится на корпус весов в виде наклейки и на титульный лист руководства по эксплуатации
типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначениеКол-во
Наименование
Взвешивающий модуль - 1 шт.
Терминал - 1 шт.
Блок питания со шнуром питания - 1 шт.
Чашка весовая - 1 шт.
Кольцо защитное - 1 шт.
Руководство по эксплуатации - 1 экз.
Примечание - По дополнительному заказу комплектуется различными кронштейнами для
крепления весов и интерфейсными кабелями
Поверка
осуществляется по документуПриложение ДА «Методика поверки весов» ГОСТ OIMLR 76-1-2011.
Основные средства поверки: эталонные гири 1-го, разряда в соответствии с ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на корпус весов.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к весам
неавтоматического действия ME36S-0СЕ
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
Техническая документация изготовителя
Изготовитель
Фирма «Sartorius Lab Instruments GmbH & Co.KG», Германия
Адрес: 37079 Otto-Brenner-Str. 20, Goettingen, Germany
Телефон (факс): +49 (551)3080, +49 (551)3083289
Web-сайт:
E-mail:
Лист № 5
Всего листов 5
Заявитель
ООО «Сартогосм»
ИНН 7816601009
Юридический адрес: 192102, г. Санкт-Петербург, наб. реки Волковки, д. 9, лит. А,
пом. 1-Н, 3-Н, 4-Н
Телефон (факс): (812) 448-30-95/(812) 448-30-96
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
(ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
