Приложение к свидетельству № 66308
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Акселерометры моделей SM1A и SM2A
Назначение средства измерений
Акселерометры моделей SM1A и SM2A (далее акселерометры) предназначены для
измерения виброускорения.
Описание средства измерений
Принцип действия акселерометров основан на использовании МЭМС-технологии
(микроэлектромеханические системы) - это устройства, объединяющие в себе микроэлектронные
и микромеханические компоненты.
Акселерометры представляют собой функционально законченный модуль, объединяющий
в своей конструкции жёсткий корпус с заключённым внутри него чувствительным элементом и
электронной схемой. Чувствительный элемент является составной частью конденсатора
переменной ёмкости, который под воздействием измеряемого ускорения изменяет своё
положение в пространстве, изменяя тем самым ёмкость конденсатора и частоту связанного с
ним генератора. Эти изменения демодулируются в выходной сигнал, пропорциональный
измеряемому ускорению.
Модели акселерометров различаются количеством измерительных осей: одна (SM1A)
и две (SM2A).
Общий вид акселерометров моделей SM1A и SM2A, схема пломбировки от
несанкционированного доступа и обозначение места нанесения знака поверки представлены на
рисунке 1.

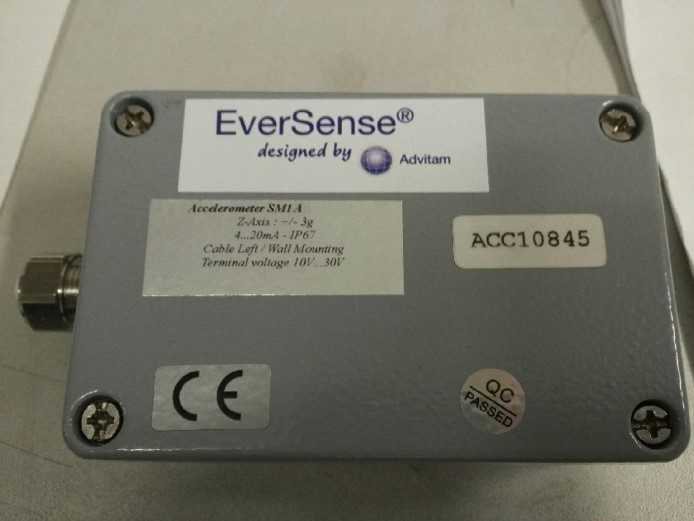

Рисунок 1 - Общий вид акселерометров моделей SM1A и SM2A, схема пломбировки
от несанкционированного доступа и обозначение места нанесения знака поверки
Место
нанесения
знака поверки
Место
пломбировки
Место
пломбировки
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
±10
1
+0,06
24
Значения
±300
от 0,01 до 200
0,27
±0,5
±10
20±5
от -40 до +85
1
Таблица 1
Наименование характеристики
Диапазон измерения виброускорения, м/с
2
Диапазон рабочих частот, Гц
Номинальный коэффициент преобразования,
мА/(м∙с
-2
)
Отклонение действительного значения
коэффициента преобразования от номинального
значения в нормальных условиях, %, не более
Нелинейность амплитудной характеристики, %
Неравномерность амплитудно-частотной
характеристики, %, не более
Относительный коэффициент поперечного
преобразования, %, не более
Отклонение коэффициента преобразования от
номинального значения в диапазоне рабочих
температур, %/ºС
Параметры электрического питания:
- напряжение постоянного тока, В
Нормальные условия измерений:
-температура окружающей среды, ºС
Условия эксплуатации:
-температура окружающей среды, ºС
Масса, кг, не более
Габаритные размеры, мм, не более:
- высота
- длина
- ширина
36
98
64
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
НаименованиеОбозначение
АкселерометрSM1A или SM2А
Руководство по эксплуатации -
Количество
1 шт.
1 экз.
Поверка
осуществляется по документу МП 204/3-18-2016 «Акселерометры моделей SM1A и SM2A.
Методика поверки», утверждённому ФГУП «ВНИИМС» 23.12.2016 года.
Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ
Р 8.800-2012; стенд СП31 (Госреестр № 61681-15); мультиметр цифровой Agilent34411А
(Госреестр № 33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых акселерометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма и на корпус
акселерометра в виде голограммы.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к акселерометрам
моделей SM1A и SM2A
Техническая документация компании «Advitam», Франция
Изготовитель
Компания «Advitam», Франция
Адрес: 280 avenue Napoléon Bonaparte - CS60002 - 92506 RUEIL MALMAISON CEDEX
Tel: 01 47 76 81 50
Fax: 01 47 76 78 70
E-mail:
Web-сайт:
Заявитель
ООО «Маркет Гейт Консалтинг»
Юридический и фактический адрес: РФ, 124460, Москва, г. Зеленоград, 2-й Западный
проезд, д. 1, стр.1, офис 324-326
ИНН 7735144636, КПП 773501001
Телефон/факс: 8 (495) 540-48-02
E-mail:
Web-сайт:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
