ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вакуумметры ионизационные IONIVAC
Назначение средства измерений
Вакуумметры ионизационные IONIVAC (далее по тексту - вакуумметры) предназначены
для измерений абсолютного давления (вакуума) негорючих газов.
Описание средства измерений
Принципдействиявакуумметровоснованназависимоститеплопроводности
разряженного газа от давления (датчик Пирани) и на зависимости тока положительных ионов,
образованных в результате ионизации молекул разреженного газа, от измеряемого давления
(датчик Байард-Альперт).
Вакуумметры состоят из измерительного преобразователя, преобразовывающего измеряемое
давление в аналоговый сигнал, и измерительного электронного блока. Измерительный электронный
блок может быть встроенным или внешним. Измерительный электронный блок осуществляет
управление вакуумметром и преобразование унифицированного аналогового сигнала в цифровой
с последующим отображением измеряемого давления на дисплее. Для вакуумметров в качестве
внешнего измерительного электронного блока могут быть использованы контроллеры Display
(моделей One, Two, Three) и Graphix (моделей One, Two, Three) фирмы «Leybold GmbH».
Вакуумметры так же оснащены настраиваемым реле для автоматического переключения между
датчиками. Измерительный преобразователь оснащён датчиком Пирани и датчиком Байард-
Альперт для измерения абсолютного давления в широком диапазоне. Измерительный
преобразователь использует датчик Пирани для измерения давления в диапазоне от 5,5
×
10
-3
до 1000 мбар, а датчик Байард-Альперт в диапазоне от 1
×
10
-8
до 2,0
×
10
-2
мбар. В диапазоне
от 5,5
×
10
-3
до 2,0
×
10
-2
мбар учитываются показания обоих датчиков.
Вакуумметры ионизационные IONIVAC имеют шесть основных модификации: ITR 90,
ITR 90 P, ITR 200 S, ITR 200 SL, ITR 200 SP, ITR 200 SD. Вакуумметр ITR 90 - стандартная
версия вакуумметра без точек уставки, ITR 90 P имеет интерфейс Profibus и две точки уставки.
ITR 200 S имеет одну точку уставки, ITR 200 SL имеет удлиненный присоединительный фланец
и одну точку уставки, ITR 200 SP имеет интерфейс Profibus и две точки уставки, ITR 200 SD
имеет интерфейс DeviceNet и две точки уставки. Вакуумметры модификации ITR 90 (S) и ITR
200 (S/SP/SD) имеют идентичный размер корпуса, а ITR 200 SL оснащается удлиненной
соединительной трубкой. Модификации вакуумметров могут изготавливаться как со
встроенным, так и с внешним измерительным электронным блоком.
Результаты измерений вакуумметров могут быть зафиксированы с помощью цифрового
вольтметра. Для снятия показаний аналогового сигнала и подключения к вспомогательной
аппаратуре вакуумметры оснащаются интерфейсом RS485 или RS232.

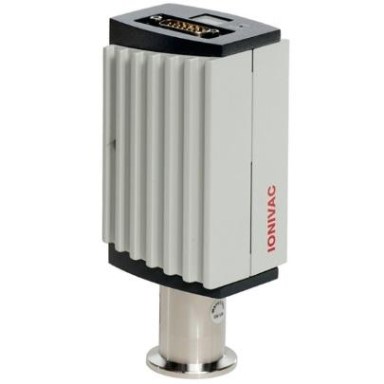

Общий вид вакуумметров, с указанием мест нанесения знака поверки и пломбировки
представлен на рисунке 1.
Лист № 2
Всего листов 4
Рисунок 1 - Внешний вид вакуумметров
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) вакуумметров
представляет собой специализированное ПО установленное в измерительном электронном
блоке и выполняющее функции приема, обработки и отображения измерительной информации.
Во встроенном измерительном электронном блоке используется ПО разработанное
изготовителем для выполнения его функций. Конструкция вакуумметров со встроенным
измерительным электронным блоком исключает возможность несанкционированного влияния
на ПО СИ и измерительную информацию.
В контроллерах Display и Graphix используется специальное встроенное программное
обеспечение. Идентификационные данные (признаки) метрологически значимой части ПО
контроллеров указаны в таблице 1.
Влияние встроенного ПО вакуумметров учтено при нормировании метрологических
характеристик.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритмвычисленияцифрового
идентификатора ПО
Значение
GRAPHIX controller
1.10.00 и выше
0x39 (“9” в ASCII)
СRC
Метрологические и технические характеристики
±15
±25
Значение
от 5
×
10
-10
до 1000
от 1·10
-8
до 1000
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон показаний абсолютного давления, мбар
Диапазон измерений абсолютного давления, мбар
Пределы допускаемой относительной погрешности
измерений абсолютного давления, %:
- в диапазоне от 1
×
10
-8
до 1
×
10
-2
мбар включ.
- в диапазоне св. 1
×
10
-2
до 1000 мбар
Место нанесения знака поверки
Место пломбировки
Лист № 3
Всего листов 4
от +10 до +40
Таблица 3 - Основные технические характеристики
Наименование характеристики
Выходной аналоговый сигнал, В
Напряжение питания постоянного тока, В
Потребляемая мощность, Вт, не более
Тип фланца вакуумного присоединения
Значение
от 0 до 10
от 20 до 28
20
DN 25 ISO-KF
DN 40 CF-R
67×58×159
0,75
Габаритные размеры (длина х ширина х высота), мм,
не более
Масса, кг, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха при
температуре +25 °С, %
- атмосферное давление, кПа (мм рт. ст.)
от 30 до 85
от 96 до 104,7 (от 720 до 780)
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
1
Кол-во, шт.
Таблица 4 - Комплектность средства измерений
Наименование
Вакуумметр одной из модификаций ITR 90, ITR 90 P, ITR 200 S, ITR 200 SL, ITR
200 SP, ITR 200 SD (по заказу)
Комплект эксплуатационной документации
Пылезащитный колпачок
1
1
Поверка
осуществляется по документу МИ 140-89 «Рекомендация. ГСИ. Вакуумметры. Методика
поверки».
Основные средства поверки:
Рабочие эталоны 1-го разряда по ГОСТ 8.107-81 ГСИ. Государственный специальный
эталон и государственная поверочная схема для средств измерений абсолютного давления
в диапазоне от 1·10
-8
до 1·10
3
Па.
Рабочие эталоны 3-го разряда по ГОСТ Р 8.840-2013 Государственная поверочная схема
для средств измерений абсолютного давления в диапазоне 1 - 1
×
10
6
Па.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус вакуумметра и (или) в свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к вакуумметрам
ионизационным IONIVAC
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная
поверочная схема для средств измерений абсолютного давления в диапазоне от 1·10
-8
до 1·10
3
Па
ГОСТ Р 8.840-2013 Государственная поверочная схема для средств измерений
абсолютного давления в диапазоне 1 - 1
×
10
6
Па
Техническая документация фирмы «Leybold GmbH», Германия
Лист № 4
Всего листов 4
Изготовитель
Фирма «Leybold GmbH», Германия
Адрес: Bonner Strasse 498 (Bayenthal), 50968 Cologne, Germany
Телефон: +49 221 347 0, факс: +49 221 347 1250
Заявитель
Акционерное общество «Вакууммаш» (АО «Вакууммаш»)
ИНН 1653001883
Адрес: 420054, г. Казань, ул. Тульская, 58
Телефон: (843) 278-35-27, факс: (843) 278-32-40
Е-mail:
Испытательный центр
Федеральноегосударственноебюджетноеучреждение«Главныйнаучный
метрологический центр» Министерства обороны Российской Федерации
Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон: (495) 583-99-23; факс: (495) 583-99-48
Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311314 от 13.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
