Номер госреестра:
67701-17
Наименование СИ:
Усилители
Обозначение типа:
УП-АЭ
Производитель:
АО "НТЦ "Диапром", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.06.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66248
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Усилители УП-АЭ
Назначение средства измерений
Усилители УП-АЭ (далее – усилители) предназначены для аналогово-цифрового
преобразования напряжения переменного тока.
Описание средства измерений
Принцип действия усилителей заключается в преобразовании входных аналоговых
сигналов напряжения переменного тока в значения напряжения переменного тока в
цифровом виде с помощью математических расчетов, заложенных в программном
обеспечении.
Усилителивыпускаютсявследующихмодификациях:усилители
УП-АЭ ДКНБ.687281.047, усилители УП-АЭ ДКНБ.687281.047-01, которые отличаются
габаритными размерами и массой.
Конструктивно усилители выполнены в виде металлического короба.
Подвод кабелей внешних подключений выполнен на торцах усилителей.
Общий вид усилителей представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа в виде наклейки на верхнюю
часть корпуса и обозначение места нанесения знака поверки представлены на рисунке 2.

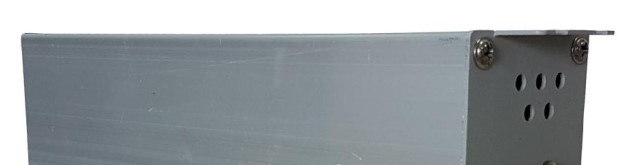

Рисунок 1 – Общий вид усилителей УП-АЭ
Лист № 2
Всего листов 5

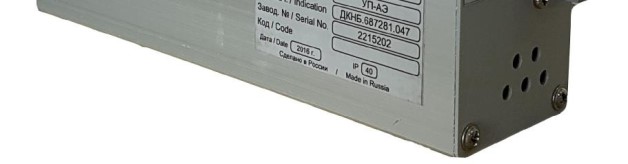

Рисунок 2 – Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Программное обеспечение
Программное обеспечение (далее – ПО), устанавливающееся на жесткий диск
компьютера, служит для управления режимами работы, выбора встроенных измерительных и
вспомогательных функций.
Метрологические характеристики усилителей нормированы с учетом влияния
программного обеспечения. Метрологическая значимая trial ПО отдельно не выделена.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Номер версии (идентификационный номер) ПО
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО
Цифровой идентификатор ПО
upaefw-3.2.hex
3.2
отсутствует
Trial нанесения
знака поверки
Место нанесения
знака утверждения
типа СИ
Место пломбирования
Лист № 3
Всего листов 5
Метрологические и технические характеристики
±10
Значение
от 1 до 3200
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон преобразований напряжения переменного тока, мкВ
Пределы допускаемой относительной погрешности
преобразований (в диапазоне частот от 120 до 230 кГц), %
104
47
204
от +5 до +60
от 0 до 98
от 84 до 106,7
1,0
6,0
2,5
Режим работы
Значение
104
33
204
0,8
0,75
от 18 до 36
от 100 до 250
Таблица 3 – Основные технические характеристики
Наименование характеристики
Габаритные размеры усилителей УП-АЭ ДКНБ.687281.047, мм
– высота
– ширина
– длина
Габаритные размеры усилителей УП-АЭ ДКНБ.687281.047-01, мм
– высота
– ширина
– длина
Масса усилителей УП-АЭ ДКНБ.687281.047, кг, не более
Масса усилителей УП-АЭ ДКНБ.687281.047-01, кг, не более
Параметры электрического питания:
– напряжение постоянного тока, В
Условия эксплуатации:
– температура окружающей среды, ºС
– относительная влажность, %
– атмосферное давление, кПа
Рабочий диапазон частот (-3 дБ), кГц
Уровень собственных шумов, приведенный ко входу, мкВ,
не более
Потребляемая мощность при работе с включенным линейным
выходом, Вт, не более
Потребляемая мощность при работе с отключенным линейным
выходом, Вт, не более
Степень защиты оборудования по ГОСТ 14254-96
IP 20
круглосуточный,
непрерывный
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на
шильдик офсетной печатью (или другим способом, не ухудшающим качества).
Лист № 4
Всего листов 5
Комплектность средства измерений
Усилитель УП-АЭ
1 шт.
Таблица 4 – Комплектность средства измерений
Наименование
Обозначение
Количество
ДКНБ.687281.047
или
УП-АЭ ДКНБ.687281.047-01
NiPt BNC straight plug-RG59F
CLAMP 231-106/037-000
ДКНБ.687281.047ВА
DIN 7500 C
DIN 125
-
ДКНБ.687281.047ПС
Входной разъём
Выходной разъём
Входной адаптер
Винт М4 Н10
Шайба
Носитель с программным обеспечением
Паспорт
Руководство по эксплуатации
Руководство оператора ПО
Методика поверки
Упаковка устройства
ДКНБ.687281.047РЭ
ДКНБ.687281.047-01 34
РТ-МП-4328-551-2017
–
1 шт.
1 шт.
1 шт. на партию
4 шт.
4 шт.
1 шт. на партию
1 экз.
1 экз.
1 экз.
1 экз.
1 шт.
Поверка
осуществляется по документу РТ-МП-4328-551-2017 «ГСИ. Усилители УП-АЭ. Методика
поверки», утвержденному ФБУ «Ростест–Москва» 20.04.2017 г.
Основные средства поверки:
– генератор сигналов произвольной формы 33509В (регистрационный номер 53565-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
поверке и на корпус устройства в соответствии с рисунком 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеи техническиедокументы, устанавливающиетребованияк усилителямУП-АЭ
ДКНБ.687281.047ТУ Усилители УП-АЭ. Технические условия
Изготовитель
Акционерное общество «Научно-технический центр «Диапром» (АО «НТЦД»)
ИНН 7721502754
Адрес: 109518, г. Москва, ул. Газгольдерная, д.14, оф.329
Телефон (факс): 8 (495) 690-91-95
Web-сайт:
E-mail:
Лист № 5
Всего листов 5
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве»
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: (495) 544-00-00
Web-сайт:
E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
