Комплексы программно-технические SIMATIC PCS7 МПСА НПС, ГРСИ 67696-17
Номер госреестра:
67696-17
Наименование СИ:
Комплексы программно-технические
Обозначение типа:
SIMATIC PCS7 МПСА НПС
Производитель:
ЗАО "СКАД тех", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.06.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66243
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы программно-технические SIMATIC PCS7 МПСА НПС
Назначение средства измерений
Комплексыпрограммно-техническиеSIMATIC PCS7 МПСАНПС (далее - ПТК МПСА НПС)
предназначены для измерений силы постоянного тока и температуры совместно с первичными
термопреобразователямисопротивления,преобразованияунифицированныханалоговых
сигналов постоянного электрического тока и сопротивления в цифровой сигнал, сбора,
обработки и регистрации измерительной информации и выдачи управляющих воздействий в
аналоговой и дискретной форме.
Описание средства измерений
Принцип действия ПТК МПСА НПС основан на аналогово-цифровом преобразовании
входных аналоговых сигналов от первичных преобразователей с последующей передачей
данных на автоматическое рабочее место (АРМ) оператора для отображения и регистрации.
ПТК МПСА НПС применяются в автоматизированных системах управления технологическим
процессом
(АСУ ТП) транспортирования и хранения нефти и нефтепродуктов, в системах автоматического
регулирования давления (САРД), в том числе для автоматизации объектов магистральных
нефтепроводов (МН), нефтеперекачивающих станций (НПС), резервуарных парков (РП),
нефтебаз, нефтеналивных причалов, системах телемеханизации.
ПТК МПСА НПС обеспечивают выполнение следующих функций:
- измерение выходных сигналов и сбор информации от первичных датчиков и
преобразователей различных технологических параметров;
- первичную цифровую обработку полученной информации;
- сравнение измеренных значений параметров контролируемого объекта с заданными
пределами;
- регистрацию и запоминание измеренных значений, их отклонений от заданных
уставок;
- накопление и хранение полученной информации;
- визуализацию и анализ текущей и накопленной информации в виде экранных форм,
отчетов, графиков на мониторе и принтере;
- удаленное управление различным технологическим оборудованием;
- централизованное конфигурирование параметров датчиков удаленных объектов.
В состав ПТК МПСА НПС входят следующие основные блоки:
-преобразователи для согласования уровней сигналов, гальванической развязки и/или
искробезопаснойзащитымеждупервичнымиизмерительнымипреобразователямии
исполнительными механизмами с одной стороны и модулями ввода-вывода сигналов
контроллеров с другой стороны, питания первичных приборов и преобразователей;
-программируемыелогическиеконтроллерыSiemensсерииSimaticS7-300
(регистрационный номер в Федеральном информационном фонде 15772-11), Simatic S7-400
(регистрационный номер в Федеральном информационном фонде 66697-17) и устройств
распределенного ввода-вывода Simatic ЕТ200 (регистрационный номер в Федеральном
информационном фонде 66213-16) с модулями ввода-вывода аналоговых и дискретных
сигналов;
-преобразователи измерительные тока и напряжения с гальванической развязкой
(барьеры искрозащиты) серии К (регистрационный номер в Федеральном информационном
фонде 22153-14) (по заказу);
Лист № 2
Всего листов 6
-преобразователи измерительные серий IM, IMS, MK (регистрационный номер в
Федеральном информационном фонде 49765-12) (по заказу);
-преобразователи измерительные MCR-FL (регистрационный номер в Федеральном
информационном фонде 56372-14) (по заказу);
-преобразователи измерительные MINI (регистрационный номер в Федеральном
информационном фонде 55662-13) (по заказу);
-преобразователи измерительные MACX (регистрационный номер в Федеральном
информационном фонде 55661-13) (по заказу);
-преобразователи сигналов измерительные MACX MCR(-EX)-SL (регистрационный
номер в Федеральном информационном фонде 54711-13) (по заказу);
-АРМоператоровнабазекомпьютеровтипаIBMPCдлявизуализации
технологических параметров, выполнения расчетов, ведения протоколов и архивации данных.
Все электрооборудование ПТК МПСА НПС устанавливается в герметизированных
пыле- и влагозащищенных шкафах со степенью защиты не ниже IP43 (для шкафов,
устанавливаемых вне помещений) или IP21 (в помещениях). При эксплуатации в условиях
низкой температуры шкафы дополнительно оснащаются системой подогрева.
В ПТК МПСА НПС используются протоколы передачи данных по полевой шине Profibus и
HART (только для конфигурирования преобразователей), для связи модулей контроллеров с
ЦПУ и АРМ оператора - S7/TCP
Обмен данными между ПТК МПСА НПС и внешними системами осуществляется по
протоколамTCP/IP,МЭК870-5-101-95,МЭК870-5-104-95,Modbusидругим
сертифицированным промышленным протоколам передачи данных по проводным и
беспроводным каналам связи.
Связь с системой контроля вибрации может осуществляться по интерфейсу RS-485,
протокол Modbus RTU. Связь с системой контроля загазованности может осуществляться по
интерфейсу RS-485, протокол Modbus RTU.
Внешний вид шкафа ПТК МПСА НПС представлен на рисунке 1. Основные
метрологические и технические характеристики указаны в таблицах 2, 3. Комплектность
поставки указана в таблице 4.

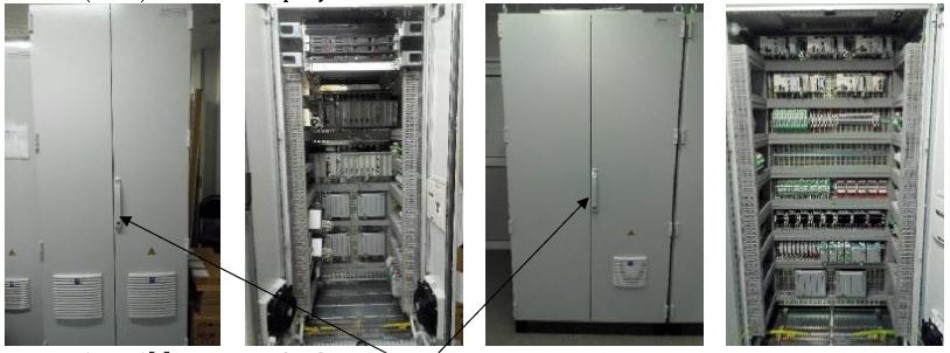

Рисунок 1 - Внешний вид средства измерений
Замки
Лист № 3
Всего листов 6
Программное обеспечение
Программное обеспечение «Комплексы программно-технические SIMATIC PCS7
МПСА НПС» (далее – ПО «SIMATIC PCS7 МПСА НПС») разделено на 2 группы – ВПО
контроллеров SIMATIC PCS7 МПСА НПС и внешнее, устанавливаемое на персональный
компьютер, – ПО«Firmware(SIMATICAutomation Tool)», ПО«STEP7» илиПО«STEP 7Professional».
Выбор внешнего ПО зависит от конкретного исполнения.
ВПО контроллера SIMATIC PCS7 МПСА НПС устанавливается в энергонезависимою
память контроллеров в производственном цикле. Текущие значения идентификационных
признаков конкретного экземпляра контроллера устанавливаются в процессе первичной
поверки комплекса.
Программное обеспечение «Firmware (SIMATIC Automation Tool)», ПО «STEP 7» и
ПО «STEP 7 Professional» позволяет выполнять:
- настройку модулей и центрального процессора;
- конфигурирование систем промышленной связи на основе стандарта Ethernet;
- программирование логических задач контроллеров;
- обслуживать контроллер в процессе эксплуатации.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
ПО «STEP 7 »
STEP 7
не ниже V2не ниже V5.5не ниже
V11
Таблица1-Идентификационныеданныевнешнегопрограммногообеспечения
ПО «SIMATIC PCS7 МПСА НПС»
Идентификационные данные (признаки)Значение
Наименование программного ПО «Firmware
обеспечения (SIMATICПО «STEP 7
Automation Professional »
Tool)»
Идентификационное наименование ПОFirmware
(SIMATICSTEP 7
Automation Professional
Tool)
Номер версии (идентификационный
номер) программного обеспечения
Цифровой идентификатор
программного обеспеченияномер версии
(контрольная сумма исполняемого кода)
Алгоритм вычисления цифрового
идентификатора программногоне используется
обеспечения
ПО «SIMATIC PCS7 МПСА НПС», предназначенное для управления работой модулей
и предоставления измерительной информации по стандартным протоколам, не влияет на
метрологические характеристики средства измерений (метрологические характеристики
комплекса нормированы с учетом ПО). Программная защита ПО и результатов измерений
реализована на основе системы паролей и разграничения прав доступа. Механическая защита
ПО основана на использовании встроенного механического замка на дверях шкафов, в которых
монтируются компоненты комплекса. Уровень защиты программного обеспечения «высокий» в
соответствии с Р 50.2.077-2014.
Лист № 4
Всего листов 6
Метрологические и технические характеристики
дного сигнала П
пределы допускаемой
Таблица 2 – Метрологические характеристики
Пределы допускаемой
абсолютной погрешности
Диапазон
преобразования, (Δ)*/
Наименование измерительного канала
вхо
преобразования
ТК
погрешности, приведенной
к верхнему значению
от 4 до 20 мА
диапазона
преобразования,(γ)*
123
Давление нефти в САРД
от 0 до 20 мА
γ= ±0,05 % (±0,11 %)
от 4 до 20 мА
Давление нефти в линейной части МН
от 0 до
20 мА
γ = ±0,05 % (±0,11 %)
от 0 до 20 мА
от 4 до 20 мА
от 0 до 20 мА
от 4 до 20 мА
Давление нефти в линейной части МН,
канал с HART-протоколом дляγ = ±0,1 % (±0,14 %)
настройки датчика
Давление нефти в остальных случаях,
в т.ч. канал с HART-протоколом дляγ = ±0,3 % (±0,32 %)
настройки датчика
Перепад давления нефти, избыточное от 0 до 20 мА
давление сред вспомогательных систем от 4 до 20 мА
γ = ±0,3 % (±0,32 %)
от 0 до 20 мА
Сила тока, напряжение, мощность
от 4 до 20 мА
γ = ±0,5% (±0,51 %)
от 0 до 20 мА
от 4 до 20 мА
Виброскорость
от 4 до 20 мА
γ = ±0,5 % (±0,51 %)
Загазованность воздуха парами нефти
от 0 до
20 мА
γ = ±0,5 % (±0,51 %)
от 0 до 20 мА
γ = ±0,1 % (±0,14 %)
от 4 до 20 мА
настройки датчика
от 60,26 до 212,05 Ом
Δ = ±0,4 °С (±0,5 °С)
от 4 до 20 мА
датчика
от 60,26 до 212,05 Ом
Δ= ±1,2 °С (±1,3 °С)
γ = ±0,5 % (±0,51 %)
Осевое смещение ротора
от 4 до 20 мА
γ = ±0,5 % (±0,51 %)
Уровень жидкости во вспомогательныхот 0 до 20 мА
емкостяхот 4 до 20 мА
от 0 до
20 мА
γ = ±0,3 % (±0,32 %)
Температура нефти в трубопроводах, в
т.ч. канал с HART-протоколом для
(от -100 до +300 °С для
термопреобразователей
сопротивления Pt 100)
от 0 до
20 мА
γ = ±0,3 % (±0,32 %)
Температура других сред, в т.ч. канал с
HART-протоколом для настройки
(
от -100 до +300 °С для
термопреобразователей
сопротивления Pt 100)
Канал цифро-аналоговогоот 0 до 20 мА
преобразованияот 4 до 20 мА
*Примечание - В скобках даны пределы допускаемой погрешности при использовании
барьера искрозащиты или гальванической развязки
Лист № 5
Всего листов 6
от +5 до +40
Значение
2
Таблица 3 – Основные технические характеристики
Наименование характеристики
1
Условия эксплуатации:
- температура окружающей среды, °С
- температура окружающей среды (при использовании
дополнительного обогрева шкафа), °С
- относительная влажность (без конденсации влаги), %
- атмосферное давление, кПа
Габаритные размеры (Ш×В×Г), мм
Масса, кг, не более
от -40 до +40
от 40 до 90
от 84 до 107
2000×1000×600
360
Параметры электрического питания:
- напряжение переменного тока, В220±22
- частота переменного тока, Гц 50±1
Средняя наработка на отказ, ч, не менее20000
Срок службы, лет, не менее20
Знак утверждения типа
наносится на панели ПТК МПСА НПС методом трафаретной печати и типографским способом
на титульные листы эксплуатационной документации.
Комплектность средства измерений
1 шт.
Количество
Обозначение
-
Таблица 4 - Комплектность средства измерений
Наименование
Комплекс программно-технический SIMATIC
PCS7 МПСА НПС
Комплект ЗИП
Руководство по эксплуатации
Паспорт
-
4217-001-17717434 2014 РЭ
СТВМ70.421417.029.100 ПС
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по МИ 2539-99 «Рекомендация. ГСИ. Измерительные каналы контроллеров,
измерительно-вычислительных,управляющих,программно-техническихкомплексов.
Методика поверки».
Основные средства поверки:
Калибратор многофункциональный AOIP CALYS 150R (рег. номер 48000-11);
калибратор многофункциональный серии 3000 (модель 3041) (рег. номер 34284-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам
программно-техническим SIMATIC PCS7 МПСА НПС
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ТУ 4217-001-17717434-2014 Комплексыпрограммно-технические SIMATIC PCS7
МПСА НПС. Технические условия
Лист № 6
Всего листов 6
Изготовитель
Закрытое акционерное общество «СКАД тех» (ЗАО «СКАД тех»)
ИНН 7722798039
Адрес: 129090, г. Москва, Олимпийский проспект, д. 16, стр. 5
Телефон: +7 (495) 374-80-32
Телефон/факс: +7 (495) 646-85-38,
Web-сайт: http://www. scadtech.ru
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в
Республике Башкортостан» (ФБУ «ЦСМ Республики Башкортостан»)
Адрес: 450006, Республика Башкортостан, г. Уфа, бульвар Ибрагимова, 55/59
Телефон/факс: +7(347) 276-78-74
E-mail:
Web-сайт:
Аттестат аккредитации ФБУ «ЦСМ Республики Башкортостан» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311406 от 13.02.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 11026-87 | Комплексы устройств телемеханики | МКТ-3 | Арендное предприятие "Завод "Электропульт", г.С.-Петербург | 3 года | Перейти |
| 50778-12 | Комплексы измерительные диагностические тормозной системы и подвески автотранспортных средств | VTEQ | Фирма "Vehicle Testing Equipment S.L. (VTEQ)", Испания | 1 год | Перейти |
| 28658-05 | Комплексы телеуправляемые диагностические | ТДК | ЗАО "Диаконт", г.С.-Петербург | 1 год | Перейти |
| 36437-07 | Термопреобразователи сопротивления платиновые и медные технические | ТС1700 | ООО НПП "Адамант", г.Москва | 1 год | Перейти |
| 19240-05 | Комплексы измерительно-вычислительные | ИМЦ-03 | ЗАО "ИМС Инжиниринг", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
