Комплексы измерительные программно-технические Азимут ДС, ГРСИ 67674-17
Номер госреестра:
67674-17
Наименование СИ:
Комплексы измерительные программно-технические
Обозначение типа:
Азимут ДС
Производитель:
ООО "Технологии безопасности дорожного движения" (ТБДД), г.Пермь
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.06.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «14» декабря 2020 г. № 2103
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные программно-технические «Азимут ДС»
Назначение средства измерений
Комплексы измерительные программно-технические «Азимут ДС» (далее – комплексы)
предназначены для измерения скорости движения транспортных средств на измерительном
участке.
Описание средства измерений
Комплексы состоят из вычислительного модуля (далее – ВМДС) – специализированного
компьютера со встроенным специализированным программным обеспечением (ВСПО),
комплексов измерительных программно-технических «Азимут» (рег. № 59036-14), комплексов
измерительныхпрограммно-технических«Азимут2»(рег. № 62716-15)имогут
эксплуатироваться совместно с
комплексами измерительными программно-техническими «Азимут 3»
(per. № 69021-17) и
с
комплексами измерительными программно-техническими «Азимут 4» (per. №
78866-20
)
в любой комбинации (далее рубежи контроля).
Комплексыустанавливаютсявсоответствиистребованиямируководствапо
эксплуатации ТБДД.466534.011РЭ.
Принцип действия комплексов основан на измерении скорости движения транспортных
средств (ТС) на измерительном участке по известному расстоянию между рубежами контроля
и времени прохождения измерительного участка, вычисляемого как разность моментов времени
фиксации ТС полученных с рубежей контроля.
Измерениескоростиосуществляетсятольковслучае,еслигосударственный
регистрационный знак транспортного средства распознан на обоих рубежах контроля.
Комплексы выпускаются в трех вариантах исполнения ВМДС: ВМДС-01, ВМДС-02 и
ВМДС-03.
Вариантыисполнениякомплексовотличаютсядруготдругаколичеством
подключаемых рубежей контроля.
Внешний вид ВМДС комплекса, а также схема пломбировки от несанкционированного
доступа приведены на рисунках 1-2.
2

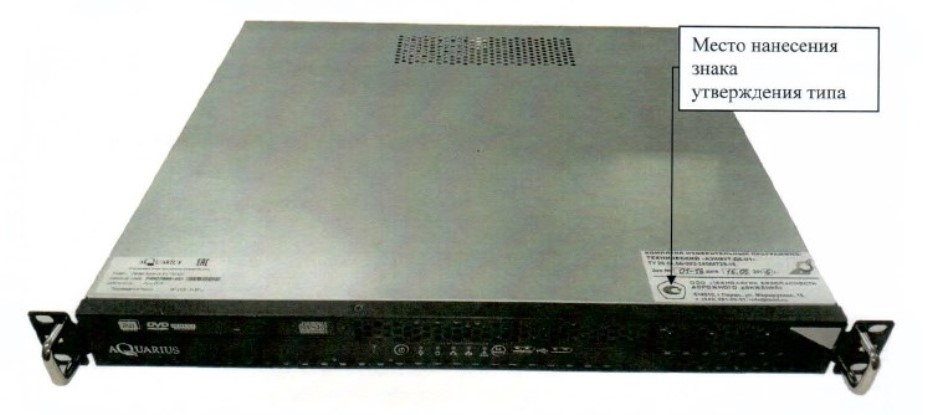

Рисунок 1 Внешний вид ВМДС

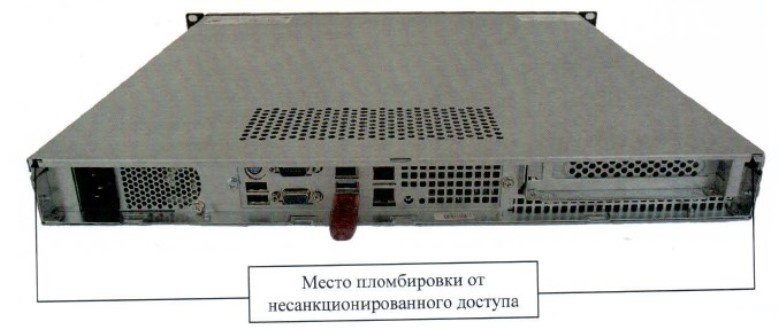

Рисунок 2 – Схема пломбировки от несанкционированного доступа
Программное обеспечение
Комплекс работает под управлением специализированного программного обеспечения
«Азимут ДС». Идентификационные данные (признаки) метрологически значимой части ПО
указаны в таблице 1.
Таблица 1
Идентификационное данные (признаки)Значение
Идентификационное наименование ПО СПО Азимут ДС
Номер версии (идентификационный номер ПО) 1.0 и выше
Цифровой идентификатор ПО -
Влияние метрологически значимой части ПО на метрологические характеристики
комплекса не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО комплексов и измеренные данные достаточно
защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«Высокий» в соответствии с Р 50.2.077–2014.
3
±1,5
±1,5
средств, км/ч
Метрологические и технические характеристики
Метрологическиеитехническиехарактеристикикомплексовприведеныв
таблицах 2 и 3.
Таблица 2 – Метрологические характеристики
НаименованиеЗначение характеристики
Диапазон измерений скорости движения транспортных
от 5 до 255 включ.
Пределы допускаемой абсолютной погрешности измерений
скорости движения транспортных средств в диапазоне
свыше 5до 100 км/ч; км/ч
Пределы допускаемой относительной погрешности
измерений скорости движения транспортных средств в
диапазоне свыше 100 до 255 км/ч; %
Значение характеристики
24
230±23
50±2,5
от 5 до 40
до 80
Таблица 3 – Технические характеристики
Наименование
Время непрерывной работы, час в сутки
Питание от сети:
напряжение, В
частота, Гц
Рабочие условия эксплуатации:
- диапазон температуры, °С:
- относительная влажность воздуха при + 25°С, %:
Количество подключаемых рубежей контроля, шт.
ВМДС-01
ВМДС-02
ВМДС-03
до 10
до 100
более 100
Знак утверждения типа
наноситсянакорпусВМДСввиденаклейки,натитульныйлистпаспорта
ТБДД 466534.011 ПС и руководства по эксплуатации ТБДД 466534.011 РЭ методом печати.
1
1
Количество, шт.
1
Комплектность
Комплектность комплексов приведена в таблице 4.
Таблица 4
Наименование
Комплекс измерительный программно-технический «Азимут ДС»:
Встроенноеспециализированноепрограммноеобеспечение
«Азимут ДС»(поставляется предустановленнымна
соответствующие модули и отдельно не поставляется).
Стандартное программное обеспечение, «Astra Linux» версии не
ниже 1.4.
Комплект эксплуатационной документации ТБДД 466534.011 в1
том числе:
паспорт ТБДД 466534.011 ПС1
руководство по эксплуатации* ТБДД 466534.011 РЭ1
методика поверки* ТБДД 466534.011 МП1
* – может поставляться на CD или DVD дисках.
4
Поверка
осуществляется по документу ТБДД 466534.011 МП «Комплекс измерительный программно-
технический «Азимут ДС». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в
29.12.2016 г.
Основные средства поверки:
– рулетка измерительная металлическая Р30Н2Г 2-го класса точности (рег. № 46391-11);
– лазерный дальномер Leica DISTO D8 (рег. № 41142-09), пределы допускаемой
погрешности измерений расстояний ± 1,0 мм;
– курвиметр полевой КП-230С (рег. № 37342-08), пределы допускаемой абсолютной
погрешности длины пути ± (0,005·L + 0,01) м, где L – действительное значение измеряемой
величины, м.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексам измерительным
программно-техническим «Азимут ДС»
ТУ26.51.66-03-24066729-16.«Комплексизмерительныйпрограммно-технический
«Азимут ДС». Технические условия.
Изготовитель
Общество с ограниченной ответственностью «Технологии безопасности дорожного
движения» (ООО «ТБДД»)
ИНН 5904286923
Адрес: 614010, г. Пермь, ул. Маршрутная, д.15
Телефон: (342) 281-14-14, Факс: (342) 281-00-33
Web-сайт: http://tbdd.ru/
E-mail: info@tbdd.ru
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»).
Местонахождения(юридическийадрес):РоссийскаяФедерация,141570,
Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона
ВНИИФТРИ, корпус 11.
Почтовый адрес предприятия: Российская Федерация, 141570, Московская область,
Солнечногорский район, п/о Менделеево.
Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00
E-Mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
