Приложение к свидетельству № 66204
об утверждении типа средств измерений
Лист № 1
Всего листов 18
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы жидкости Chemitec Series 50
Назначение средства измерений
Анализаторы жидкости Chemitec Series 50 (далее - анализаторы) предназначены для
непрерывных измерений pH, окислительно-восстановительного потенциала (ОВП), мутности,
удельной электрической проводимости, массовой концентрации ионов NH
4
+
, K
+
, NO
3
-
, Cl
-
,
растворенного кислорода и активного хлора в воде и водных средах.
Описание средства измерений
Принцип действия анализаторов жидкости Chemitec Series 50, в зависимости от типа
применяемого первичного преобразователя (датчика), основан на электрохимических или
оптических методах измерений.
ИзмерениярН(датчикиS401/DIG,S401/DIFF,S401/VG),окислительно-
восстановительного потенциала (ОВП) (S406/DIG, S406/DIFF, S406/VG) и концентрации ионов
NH
4
+
на фоне ионов K
+
, NO
3
-
на фоне ионов Cl
-
(S470 ISE) основаны на потенциометрическом
принципе действия, заключающемся в измерении потенциала электрода, который зависит от
содержания (активности) определяемых ионов в растворе (закон Нернста). Сущность метода
заключается в измерении разности потенциалов между измерительным электродом и электродом
сравнения. В качестве измерительного электрода применяют электроды, чувствительные к
концентрации ионов Н
+
, (рН и ОВП) или других ионов (ион-селективные электроды).
Для измерений проводимости воды и водных сред (растворов) применяют кондуктивные
датчики (S411/DIG, S411/C) и индуктивные датчики (S411/IND). Принцип действия кондуктивных
датчиков основан на измерении проводимости измеряемой trial между графитовыми
электродами. Принцип действия индуктивных датчиков заключается в создании встроенным
генератором переменного магнитного поля в основной катушке, которое в свою очередь
индуцирует ток в анализируемой среде. Сила индуцированного тока зависит от электропроводности
и, следовательно, от содержания ионов в анализируемой среде. Возникший электрический ток в
среде создает другое магнитное поле во вторичной катушке. Индуцированный в катушке
результирующий ток измеряется приемником и преобразуется в значение электропроводности.
Принцип измерений содержания растворенного (активного) хлора (S494/С) - амперо-
метрический. Хлор через мембрану диффундирует к катодуэлектродной системы, где
происходит его восстановление до хлорид-иона, в то же время на аноде (хлор-серебрянный
электрод) происходит окисление с образованием AgCl,вследствие чего между катодом и
анодом возникает электрический ток, сила которого зависит от содержания активного хлора.
Принцип измерений содержания растворенного кислорода (S423/C/OPT) основан на
динамической хемилюминесценции, ослабляемой молекулярным кислородом. После столкновения
молекулы люминофора в возбужденном состоянии и гасителем (кислородом) энергия передается
от возбужденной молекулы-индикатора кислороду, после чего молекула последовательно переходит
из основного состояния (триплетного состояния) в возбужденное синглетное состояние. В
результате молекула-индикатор не излучает свечение, и измеряемый сигнал люминесценции
снижается. Интенсивность люминесценции зависит от концентрации кислорода в образце в
соответствии с уравнением Штерна-Фольмера.
Лист № 2
Всего листов 18
Принципы измерений мутности основаны на ослаблении проходящего через анализи-
руемую среду света вследствие рассеяния на нерастворимых частицах. Нефелометрический
метод (S461/N) состоит в определении интенсивности рассеянного под углом 90
о
к направлению
падающего луча света. Абсорбционный метод (S461/TN, S461/LT и S461/S) основан на измерении
интенсивности света, прошедшего через анализируемую среду.
Общий вид анализатора и дополнительного электронного блока приведен на рисунках
1-2. Общий вид первичных преобразователей приведен на рисунках 3-11. Пломбирование не
предусмотрено.
Рисунок 1 - Общий вид электронного блока анализаторов жидкости Chemitec Series 50
Рисунок 2 - Общий вид дополнительного электронного блока анализаторов
жидкости Chemitec Series 50
Место нанесения знака поверки
Лист № 3
Всего листов 18

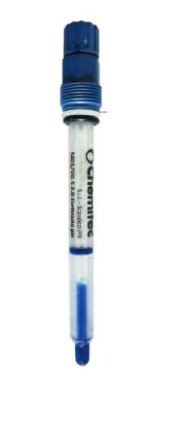

Рисунок 3 - Общий вид датчиков рН (ОВП): S401/DIG (S406/DIG), S401/DIFF (S406/DIFF),
S401/ VG (S406/VG), цифровой преобразователь

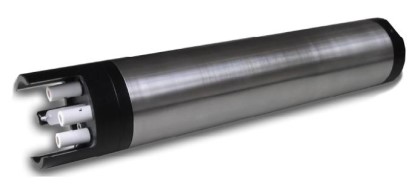

Рисунок 4 - Общий вид датчиков мультипараметрических S470
S401/DIFF
S406/DIFF
S401/DIG
S406/DIG
S401/ VG
S406 /VG
Цифровой
Преобразователь
серии AD

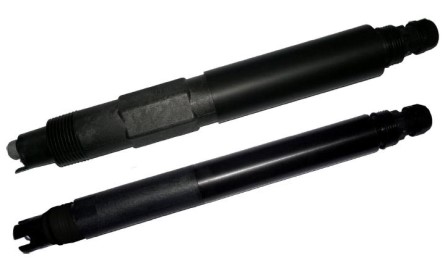

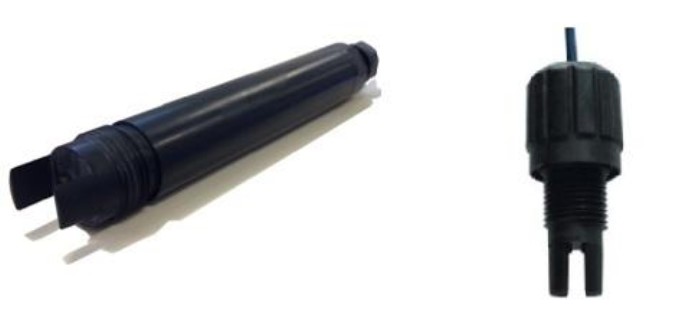

Рисунок 5 - Общий вид датчиков проводимости кондуктивных S411/DIG и S411/C
S411/ DIGS411/ С
Лист № 4
Всего листов 18

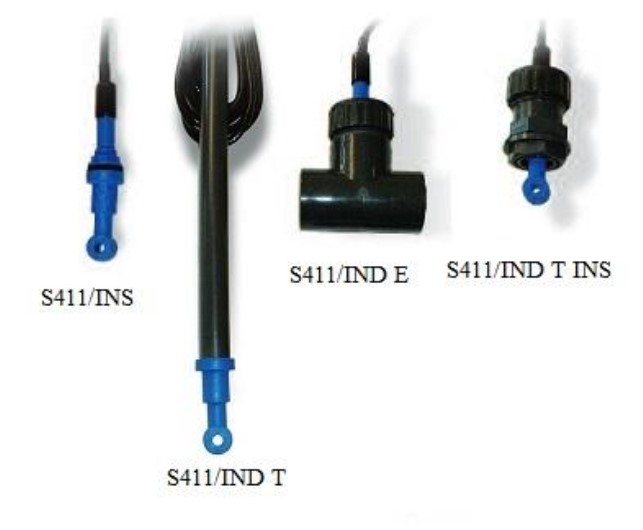

Рисунок 6 - Общий вид датчиков проводимости индуктивных S411/ IND

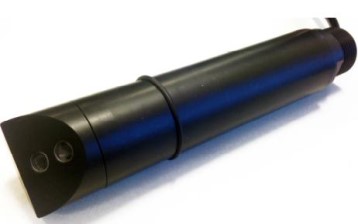

Рисунок 7 - Общий вид датчиков хлора амперометрических S494/C

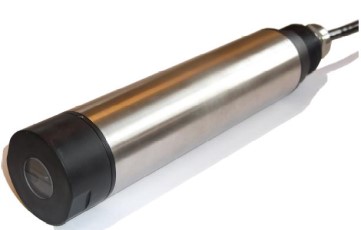

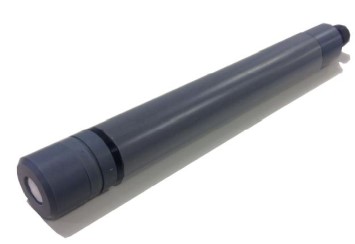

Рисунок 8 - Trial вид датчиков кислорода оптических S423/C/OPT
Лист № 5
Всего листов 18
S461/LTS461/TN

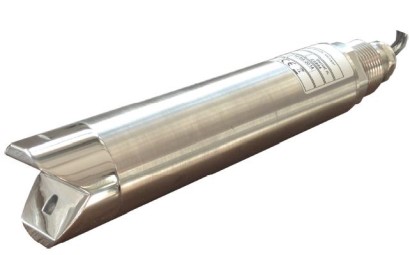

Рисунок 9 - Общий вид датчиков мутности цифровых S461/LT и S461/TN

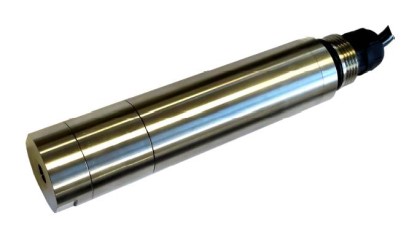

Рисунок 10 - Общий вид датчиков мутности S461/S

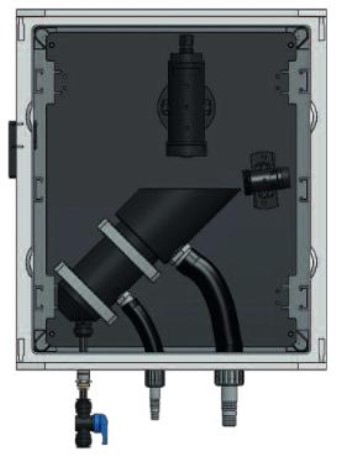

Рисунок 11 - Общий вид нефелометрической ячейки S461/N
Лист № 6
Всего листов 18
Анализаторы жидкости Chemitec Series 50 состоят из электронного блока (вторичного
измерительного преобразователя) и датчиков - первичных измерительных преобразователей (до
двух на один электронный блок). При необходимости увеличить число датчиков дополнительно
возможно подключение дополнительного электронного блока (опция, позволяет подключить
до четырех датчиков). Набор датчиков – по заказу потребителя.
Датчики для измерений рН S401/DIFF,S401/DIG и датчики для измерений ОВП
S406/DIFF, S406/DIG (рис. 3) конструктивно представляют собой систему электродов, установ-
ленных в корпус из ПВХ. Внутри корпуса установлены стеклянный электрод для измерений рH,
электрод сравнения с соляным мостиком, заземляющий контакт электролита, датчик температуры,
обеспечивающий термокомпенсацию, и электронная плата для обработки и передачи сигнала.
Результаты измерений pH (ОВП) и температуры передаются по протоколу MODBUS RTU.
В датчиках S401/DIFF и S406/DIFF реализован метод дифференциального измерения по
трем электродам, при котором выходной сигнал стеклянного и контрольного электродов
сравниваются с потенциалом электрода заземления.
В датчикахS401/DIG, S406/DIG применяется соединение из пористого материала,
предотвращающее датчик от засорения взвешенными частицами и воздействия химических
веществ, а также схема, обеспечивающая поддержание постоянной величины опорного потенциала
при изменении температуры и давления.
Датчики S401/VG и S406/VG - аналоговые универсальные датчики для измерений рН и
ОВП, соответственно, не имеют защитного корпуса и термокомпенсации, подключаются к
электронному блоку с помощью цифрового преобразователя (рис. 3).
Мультипараметрический датчик S470 ISE (рис. 4) выполнен в металлическом корпусе,
внутри которого установлены ион-селективные электроды (на ионы NH
4
+
, K
+
, NO
3
-
, Cl
-
) ,
электрод сравнения и датчик температуры, обеспечивающий термокомпенсацию, электронная
плата. Датчик предназначен для контроля концентрации ионов NH
4
+
в присутствии ионов K
+
,
а также ионов NO
3
-
в присутствии Cl
-
-ионов. В датчике могут быть установлены одна или две
пары ион-селективных электродов, состоящих из основного и вспомогательного электрода:
- основной электрод на NH
4
+
со вспомогательным электродом на K
+
;
- основной электрод на NO
3
-
со вспомогательным электродом на Cl
-
.
Датчики проводимости кондуктивные S411/DIG и S411/C (рис. 5) представляют собой
систему из графитовых электродов и электрическую схему, установленную в корпус из ПВХ
(S411/DIG) или армированного полипропилена (S411/C). В корпусе датчика S411/DIG также
находится термодатчик и электронная схема. Датчик S411/C может поставляться со встроенным
или внешним термодатчиком (опция) и подключаются к электронному блоку с помощью
цифрового преобразователя. Диапазон измерений кондуктивных датчиков проводимости
настраивается производителем при выпуске из производства.
Датчики проводимости индуктивные S411/IND (рис. 6) выполнены из прессованного
полипропилена, армированного стекловолокном, внутри которого находятся первичная и
вторичная катушки, генератор переменного магнитного поля, электрическая схема. Датчики
применяются в комплекте с цифровым преобразователем серии AD/CD/IND.
Датчик хлора амперометрический S494/C (рис. 7) конструктивно выполнен в корпусе
из ПВХ, внутри которого расположены электроды, датчик температуры для термокомпенсации
и электролит. Хлор из анализируемой пробы поступает в датчик через полупроницаемую
мембрану из тефлона. Датчики применяются в комплекте с цифровым преобразователем серии
AD/494/C.
Датчик кислорода оптический S423/C/OPT (рис. 8) выполнен в металлическом корпусе
или корпусе из ПВХ (опция), внутри которого располагается оптическая схема (светодиод,
фотоприемник, светофильтры, пленка, покрытая люминофором), а также термодатчик и элек-
трическая схема.
Лист № 7
Всего листов 18
Датчики мутности цифровые S461/LT и S461/TN представляют собой установленную в
корпусе из металла или ПВХ оптическую схему (источник ИК-излучения, фотоприемник,
система фильтров), позволяющую измерять интенсивность рассеянного под углом 90
о
С
излучения, а также электрическую схему, термодатчик и электронную плату.
Датчик мутности S461/S (по каолину) выполнен в металлическом корпусе, внутри
которого расположены оптическая и электрическая схема, а также термодатчик и электронная
плата. Измерения проводятся путем измерения оптической плотности среды.
Нефелометрическая ячейка S461/N применяется для бесконтактных измерений
мутности воды и представляет собой нефелометрический датчик, устанавливаемый в защищенную
от внешних источников света камеру, где также расположено проточное устройство отбора
пробы. Устройство представляет собой переливную емкость с подводящими коммуникациями,
в которую поступает анализируемая вода, подаваемая с помощью насоса и отверстиями для
слива. Датчик измеряет интенсивность рассеянного под углом 90
о
С излучения.
Диапазон измерений датчиков мутности настраивается производителем при выпуске из
производства.
В зависимости от назначения датчики для анализаторов жидкости Chemitec Series 50
выпускаются в различных модификациях, приведенных в Таблице 1.
Модель
датчика
Моди-
фикация
Тип дат-
чика
Назначение
Наличие
термоком-
пенсации
Примечание
S401/DIG
S401/
DIG
Универ-
сальный
Есть. Дат-
чик Pt100
RS485,прото-
колMODBUS
RTU
Механическая
защита IP68
S401/DIFF
S401/
DIFF
Универ-
сальный
Есть. Дат-
чик Pt100
RS485прото-
колMODBUS
RTU,
Механическая
защита IP68
Таблица 1
Изме-
ряемая
характе-
ристика
рН
S401/VG
S401/VG
Универ-
сальный
Контроль пить-
евой, техноло-
гической, сточ-
ной воды, в т. ч.
В присутствии
сульфидов и ио-
нов тяжелых ме-
таллов
Контроль воды,
как чистой, так
и загрязненной
взвешенными
частицами,
сульфидами и др.
Для общего ис-
пользования
Нет
4-20 мA ,
Материал кор-
пуса – стекло,
подключение к
анализатору
через цифровой
преобразова-
тельсерии
AD/PH по
RS485-протокол
MODBUS RTU
Лист № 8
Всего листов 18
Модель
датчика
Моди-
фикация
Тип дат-
чика
Назначение
Наличие
термоком-
пенсации
Примечание
S406/DIG
S406/
DIG
Универ-
сальный
Есть. Дат-
чик Pt100
RS485,прото-
колMODBUS
RTU, Механи-
ческая защита
IP68
S406/DIFF
S406/
DIFF
Универ-
сальный
Есть. Дат-
чик Pt100
RS485,прото-
колMODBUS
RTU
Механическая
защита IP68
Изме-
ряемая
характе-
ристика
ОВП
S406/VG
S406/VG
Универ-
сальный
Контроль пить-
евой,техноло-
гической, сточ-
ной воды, в т. ч.
Вприсутствии
сульфидов и ио-
нов тяжелых ме-
таллов
Контроль воды,
как чистой, так
и загрязненной
взвешенными
частицами,
сульфидамиидр.
Для общего ис-
пользования
Нет
S470
ISE/NH
4
+
Погруж-
ной
Есть.
Внутрен-
ний дат-
чик NTC
4-20 мA, Мате-
риал корпуса –
стекло,Под-
ключение к
анализатору
через цифровой
преобразова-
тель серии
AD/RX по
RS485 прото-
колMODBUS
RTU
RS485,прото-
колMODBUS
RTU
Механическая
защита IP68
Массо-
вая кон-
центра-
ция ио-
нов NH
4
+
на фоне
K
+
, ио-
нов NO
3
-
на фоне
Cl
-
S470 ISE
S470
ISE/NO
2
-
Погруж-
ной
Контрольсо-
держания ионов
аммония в при-
сутствии ионов
калия в природ-
ной воде и сточ-
ныхвод про-
мышленных и
сельскохозяйст-
венных пред-
приятий
Контрольсо-
держания нит-
рат-ионов в
присутствии
хлорид-ионов в
природной воде
и сточных вод
промышленных
и сельскохозяй-
ственных пред-
приятий
Есть.
Внутрен-
ний дат-
чик NTC
RS485,прото-
колMODBUS
RTU
Механическая
защита IP68
Лист № 9
Всего листов 18
Изме-
ряемая
характе-
ристика
Модель
датчика
Моди-
фикация
Тип дат-
чика
Назначение
Наличие
термоком-
пенсации
Примечание
S470
ISE/NH
4
+
/ NO
2
-
Погруж-
ной
Есть.
Внутрен-
ний дат-
чик NTC
RS485,прото-
колMODBUS
RTU
Механическая
защита IP68
S411/C
S411/C
Проточ-
ный
Контрольсо-
держания ионов
аммония в при-
сутствии ионов
калия и нитрат-
ионов в присут-
ствиихлорид-
ионов в природ-
ной воде и сточ-
ных вод про-
мышленных и
сельскохозяйст-
венных пред-
приятий
Контроль воды в
промышленно-
сти
Опцио-
нально -
встроен-
ный дат-
чик Pt100
S411/DIG
S411/
DIG
Универ-
сальный
Контроль воды в
промышленно-
сти
Есть. Дат-
чик Pt100
Универ-
сальный
Погруж-
ной
S411/
IND
S411/
IND T
S411/
IND Е
Прово-
димость
S411/ IND
S411/IND
/INS
Проточ-
ный для
установ-
ки с
тройни-
ком
Для ус-
тановки
на боко-
вую
стенку
емкости
Контрольза-
грязненных и
сточных вод
Есть. Дат-
чик Pt1000
4-20 мA .
Корпус из ар-
мированного
полипропилена,
подключение к
анализатору
через цифровой
преобразова-
тельсерии
AD/CD/COND
по RS485 про-
токол
MODBUS RTU
RS485, прото-
кол MODBUS
RTU
Механическая
защита IP68
4-20 мA
Механическая
защитаIP68,
подключение к
анализатору
через цифровой
преобразова-
тель серии
AD/CD/IND по
RS485 прото-
колMODBUS
RTU
Лист № 10
Всего листов 18
Модель
датчика
Моди-
фикация
Тип дат-
чика
Назначение
Наличие
термоком-
пенсации
Примечание
Изме-
ряемая
характе-
ристика
Массо-
вая кон-
центра-
ция рас-
творен-
ного
хлора
S494/C
S494/C
Проточ-
ный
Контроль пить-
евой,техноло-
гической, сточ-
ной воды, воды
в бассейнах
Есть. Ин-
теграль-
ный дат-
чик NTC
Массо-
вая кон-
центра-
ция рас-
творен-
ного ки-
слорода
S423/C/
OPT
S423/C/O
PT
Погруж-
ной
Контроль пить-
евой,природ-
ной, морской,
сточной воды,
воды рыбохо-
зяйственного
назначения
Нет
S461/LT
S461/LT
Универ-
сальный
Контрольчис-
тойводы –
питьевой и тех-
нологической
Нет
S461/TN
S461/TN
Универ-
сальный
Контроль пить-
евой.природ-
ной, морской,
сточной воды.
Нет
S461/S
Мут-
ность
S461/S
S461/S
INS
Погруж-
ной
Проточ-
ный
Контрольвод-
ных сред с вы-
сокой мутно-
стью
Нет
4-20 мA
Подключение к
анализатору
через цифровой
преобразова-
тельсерии
AD/494/C по
RS485 прото-
кол MODBUS
RTU
RS485,прото-
колMODBUS
RTU
Корпус-ме-
таллический
илииз ПВХ
(опция), меха-
ническая защи-
та IP68
RS485,прото-
колMODBUS
RTU
Корпус-ме-
таллический
илииз ПВХ
(опция), меха-
ническая защи-
та IP68
RS485,прото-
колMODBUS
RTU
Корпус-ме-
таллический
илииз ПВХ
(опция), меха-
ническая защи-
та IP68
RS485,прото-
колMODBUS
RTU
Корпус-ме-
таллический
илииз ПВХ
(опция), меха-
ническая защи-
та IP68
Лист № 11
Всего листов 18
Изме-
ряемая
характе-
ристика
Модель
датчика
Моди-
фикация
Тип дат-
чика
Назначение
Наличие
термоком-
пенсации
Примечание
S461/N
S461/N
Бес-
контакт-
ный,
проточ-
ный
Контроль сточ-
ных вод, техно-
логических вод-
ных сред с вы-
сокоймутно-
стью, химически
активных или
содержащих
жир, крахмал.
Нет
RS485,прото-
колMODBUS
RTU
Механическая
защита IP67.
Опция - проти-
вопузырьковая
камера
Программное обеспечение
Анализаторы жидкости Chemitec Series 50 имеют встроенное программное обеспечение,
выполняющее функции управления прибором, обработки и передачи результатов измерений.
Встроенное ПО и его окружение являются неизменными, средства для программирования или
изменения метрологически значимых функций отсутствуют.
Анализаторы жидкости Chemitec Series 50имеют уровень защиты «высокий» по
Р.50.2.077-2014 (конструкция СИ исключает возможность несанкционированного влияния на
ПО СИ и измерительную информацию).
Влияние встроенного программного обеспечения анализаторов учтено при нормировании
метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные, если имеются
Значение
-
Не ниже Ver. 2.0
Недоступно
Серийный номер анализатора
Метрологические и технические характеристики
Метрологические характеристики анализаторов жидкости Chemitec Series 50 приведены в
таблице 3
Лист № 12
Всего листов 18
0,01
-
-
1
-
-
0,1
-
±10
-
1
-
±10
-
0,1
-
±10
-
1
-
±10
-
Таблица 3
Измеряемаяхарактери- Модель датчика
стика
Диапазон
рений
изме- Цена де- Пределы допускаемой погрешности измерений
ления
Абсолютной,Δ
Относитель-
ной, δ, %
0,01
0,01
Приведенной к верх-
нему значению диапа-
зона измерений,γ, %
--
-
-
рН
S401/DIG
S401/DIFF
S401/VG
От 0 до 14,0
1
1
-
-
-
-
ОВП
S406/DIG
S406/DIFF
S406/VG
±0,1
±0,1
±0,1
(основная)*
±10 мВ
±10 мВ
±10 мВ
(основная)*
концентрация
Массовая
ионов NH
4
+
От -1500 до +1500
мВ
От -1000 до +1000
мВ
S470От 0 до 100
мг/дм
3
S470ISE,
ISE/NH
4
+
От 0 до 1000
мг/дм
3
концентрация
Массовая
ионов NO
3
-
S470От 0 до 100
мг/дм
3
S470ISE,
ISE/NO
3
-
От 0 до 1000
мг/дм
3
0,01-±5-
0,1-±3-
1-±2,5-
10-±2,5-
ПроводимостьS411/CОт 0 до 20
мкСм/см
От 0 до 200
мкСм/см
От 0 до 2000
мкСм/см
От 0 до 20000
мкСм/см
От 0 до 50000
мкСм/см
10-±2,5-
Лист № 13
Всего листов 18
Измеряемаяхарактери- Модель датчика
стика
Диапазон
рений
изме- Цена де- Пределы допускаемой погрешности измерений
ления
Абсолютной,Δ Приведенной к верх-
нему значению диапа-
зона измерений,γ, %
Относитель-
ной, δ, %
0,01-±3-
0,1-±2,5-
1-±2,5-
S411/DIG
10-±2,5-
S411/ IND
0,01--±5
0,01-±10-
Активный хлор
Растворенный кислород
S494/C
S423/C/OPT
От 0 до 20
мкСм/см
От 0 до 200
мкСм/см
От 0 до 2000
мкСм/см
От 0 до 20000
мкСм/см
От 100 до 1000
мСм/см
От 0 до 2,0 мг/дм
3
От 0,01 до 20
мг/дм
3
0,01-±5-
S461/LT
0,001-±5-
0,01-±5-
0,01-±5-
S461/TN
0,1-±10-
0,1 - ±15 -
0,1 - ±15 -
Мутность (по формазину)
S461/N
1-±15-
Мутность (по каолину)
S461/S
От 0 до 10,0 ЕМФ
От 0 до 100 ЕМФ
От 0 до 100 ЕМФ
От 0 до 1000
ЕМФ
От 0 до 10 ЕМФ
От 0 до 100 ЕМФ
От 0 до 1000
ЕМФ
От 0 до 30 г/дм
3
0,1±2 г/дм
3
--
* - Пределы допускаемой дополнительной погрешности датчиков S401/VG и S406/VG при изме-
нении температуры окружающей среды на каждые 10
о
С от +25
о
С в рабочем диапазоне темпера-
тур, в долях от основной погрешности0,5
Лист № 14
Всего листов 18
Технические характеристики анализаторов жидкости Chemitec Series 50 приведены в таблице 4.
Таблица 4
Наименование
Масса, кг
Габаритные раз-
меры, мм
Параметры электри-
ческого питания
Условия эксплуатации
Анализатор Series
50 (электронный
блок)
1,0
Ширина 144
Высота 144
Глубина 123
Потребляе-
мая мощ-
ность, Вт, не
более
7,0
Температура от -20 до +65 °C; относи-
тельная влажность от 10 до 95 % без кон-
денсации
1,0 (без кабеля)
3,0
Переменныйток:
напряжение от 100
до240 В, частота
50/60 Гц
Постоянныйток:
напряжение 24 В
(опция)
Напряжение посто-
янного тока: 24 В
Дополнительный
электронный
блок
Датчики
S401/DIG,
S406/DIG
0,4 (без кабеля)
Ширина 144
Высота 144
Глубина 123
Диаметр 29
Длина 300
2,0
Напряжение посто-
янного тока: от 12
до 24 В
Датчики
S401/DIFF,
S406/DIFF
0,5 (без кабеля)
Диаметр 38
Длина 293
2,0
Напряжение посто-
янного тока: от 12
до 24 В
Датчики
S401/VG,
S406/VG
0,15 (без кабеля и
преобразователя)
Диаметр 14
Длина 151
1,0
Напряжение посто-
янного тока: от 12
до 24 В
Температура от -20 до +65°C; относи-
тельная влажность от 10 до 95 % без кон-
денсации
Температура от 0 до +50
о
С; максималь-
ное давление измеряемой среды 0,69 МПа
при температуре +50
о
С, минимальная
проводимость среды 50 мкСм
Температура от 0 до +50
о
С; максималь-
ное давление измеряемой среды 0,2 МПа
при температуре +50
о
С, минимальная
проводимость среды 50 мкСм
Температура от 0 до +80
о
С; максималь-
ное давление измеряемой среды 0,6 МПа
при температуре +50
о
С, минимальная
проводимость среды 5 мкСм
Датчик S470 ISE4,0 (без кабеля)Длина 2203,0Напряжение посто-Температура от +10 до +30
о
С; макси-
Лист № 15
Всего листов 18
Наименование
Масса, кг
Габаритные раз-
меры, мм
Потребляе-
мая мощ-
ность, Вт, не
более
Параметры электри-
ческого питания
Условия эксплуатации
Ширина 131
Глубина 76
янного тока: от 12
до 24 В
Датчик S411/C
0,4 кг (с кабелем
5 м)
Диаметр 35
Длина 71
1,0
Датчик S411/DIG
0,4 (без кабеля)
Диаметр 33
Длина 220
2,0
мальное давление измеряемой среды 0,1
МПа, массовая концентрация K
+
не более
5000 мг/дм
3
, ионов Cl
-
не более 500
мг/дм
3
Температура от +5 до +100
о
С; макси-
мальное давление измеряемой среды 0,5
МПа
Температура от 0 до +45
о
С; максималь-
ное давление измеряемой среды 1,0 МПа
Датчик S411/ IND
0,5 (без кабеля и
преобразователя)
Диаметр 35
Длина 177
2,0
Температура от -5 до +60
о
С; максималь-
ное давление измеряемой среды 0,65 МПа
ДатчикS411/IND
T
0,5 (без кабеля и
преобразователя)
Диаметр 35
Длина 1295
2,0
Температура от -5 до +60
о
С; максималь-
ное давление измеряемой среды 0,65 МПа
ДатчикS411/IND
Е
0,5 (без кабеля и
преобразователя)
2,0
Температура от -5 до +60
о
С; максималь-
ное давление измеряемой среды 0,65 МПа
Датчик S411/IND
INS
0,7 (без кабеля и
преобразователя)
2,0
Температура от -5 до +60
о
С; максималь-
ное давление измеряемой среды 0,65 МПа
Датчик S494/C
0,25 (без кабеля и
преобразователя)
Ширина 64
Длина 114 Высо-
та 195
Ширина 64
Длина64 Высо-
та 180
Диаметр 25 мм
Длина 275 мм
1,0
Напряжение посто-
янного тока: от 12
до 24 В
Напряжение посто-
янного тока: от 12
до 24 В
Напряжение посто-
янного тока: от 12
до 24 В
Напряжение посто-
янного тока: от 12
до 24 В
Напряжение посто-
янного тока: от 12
до 24 В
Напряжение посто-
янного тока: от 12
до 24 В
Напряжение посто-
янного тока: от 12
до 36 В
Температура от +10 до +30
о
С; макси-
мальное давление измеряемой среды 0,1
МПа рН среды от 6 до 9 (должно быть
стабильным), постоянный поток анализи-
руемой воды от 30 до 60 дм
3
/ч
Лист № 16
Всего листов 18
Наименование
Масса, кг
Габаритные раз-
меры, мм
Параметры электри-
ческого питания
Условия эксплуатации
Датчик
S423/C/OPT
0,5 (без кабеля)
Диаметр 33 мм
Длина 197 мм
Потребляе-
мая мощ-
ность, Вт, не
более
2,0
Датчик S461/LT
0,4 (без кабеля)
Диаметр 42 мм
Длина 231 мм
3,0
Температура от +10 до +30
о
С; макси-
мальное давление измеряемой среды 0,5
МПа
Температура от 0 до +50
о
С; максималь-
ное давление измеряемой среды 0,4 МПа
Датчик S461/TN
0,4 (без кабеля)
Диаметр 42 мм
Длина 207 мм
3,0
Температура от 0 до +60
о
С; максималь-
ное давление измеряемой среды 0,4 МПа
Датчик S461/S
0,7 (без кабеля)
Диаметр 42 мм
Длина 210 мм
3,0
Температура от 0 до +50
о
С; максималь-
ное давление измеряемой среды 0,4 МПа
Датчик S461/N
12,0
Ячейка:ширина
450мм, высота
615 мм, глубина
210 мм
5,0
Напряжение посто-
янного тока: от 12
до 24 В
Напряжение посто-
янного тока: от 12
до 24 В
Напряжение посто-
янного тока: от 12
до 24 В
Напряжение посто-
янного тока: от 12
до 24 В
Напряжение посто-
янного тока: 24 В
Температура от 0 до +50
о
С; максималь-
ное давление измеряемой среды 0,05
МПа, постоянный поток анализируемой
воды от 100 до 200 дм
3
/ч
Лист № 17
Всего листов 18
Знак утверждения типа
наносится на заднюю панель электронного блока анализатора методом наклейки, и на титульный
лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность анализаторов
Наименование
Анализатор жидкости Chemitec Series 50
Руководство по эксплуатации.
Методика поверки.
Обозначение
-
-
МП 205-06-2017
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 205-06-2017 «Анализаторы жидкости Chemitec Series 50.
Методика поверки», утвержденному ФГУП «ВНИИМС» « 12 » апреля 2017 г.
Основные средства поверки:
- стандарт-титры СТ-рН-01 (регистрационный номер 31193-06) для приготовления буферных
растворов – рабочих эталонов рН 3-го разряда по ГОСТ 8.120-2014;
- стандарт-титры СТ-ОВП-01 (регистрационный номер 61364-15) для приготовления буферных
растворов - рабочих эталонов 2-го разряда по ГОСТ 8.702-2010;
- ГСО № 7793-2000 состава раствора нитрат-ионов;
- ГСО № 7786-2000 состава водного раствора ионов аммония;
-средства поверки по ГОСТ Р 8.722-2010 (эталонные растворы удельной электрической
проводимости 2-го разряда по ГОСТ 8.457-2015, лабораторный автоматизированный кондуктометр
КЛ-4 «Импульс» по техническим условиям 5Ж.840.047ТУ);
- ГСО № 10532-2014 состава газовых смесей кислорода в азоте - эталоны 2-го разряда по
ГОСТ 8.578-2014 ГСО;
- ГСО № 10138-2012 массовой концентрации активного хлора в воде;
- ГСО № 7271-96 стандартный образец мутности (формазиновая суспензия);
- ГСО № 6541-92 массовой доли нерастворимых веществ каолина в твердой основе.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на переднюю панель электронного блока анализатора.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам
жидкости Chemitec Series 50
ГОСТ 8.457-2015 Государственная система обеспечения единства измерений. Государ-
ственная поверочная схема для средств измерений удельной электрической проводимости
жидкостей
ГОСТ 8.652-2016 Государственная система обеспечения единства измерений. Государ-
ственная поверочная схема для средств измерений массовой концентрации растворенных в воде
газов (кислорода, водорода)
ГОСТ 8.120-2014 Государственная система единства измерений. Государственная
поверочная схема для средств измерений pH
ГОСТ 29024-91 Анализаторы жидкости турбидиметрические и нефелометрические.
Общие технические требования и методы испытаний
Лист № 18
Всего листов 18
ГОСТ 22018-84Анализаторы растворенного в воде кислорода амперометрические
ГСП. Общие технические требования
ГОСТ 27987-88 Анализаторы жидкости потенциометрические ГСП. Общие технические условия
ГОСТ Р 8.722-2010Государственная система обеспечения единства измерений.
Анализаторы жидкости кондуктометрические. Методика поверки
ГОСТ Р 8.857-2013Государственная система обеспечения единства измерений.
рН-метры. Методика поверки
Техническая документация фирмы-изготовителя
Изготовитель
Фирма Chemitec SRL, Италия
Адрес: FI 03507320483 Via Isaac Newton N° 28, 50018 Scandicci (Florence), Italy
Тел.: +39 055 7576850
E-mail:
Заявитель
Общество с Ограниченной Ответственностью «Элприм» (ООО «Элприм»)
ИНН 7716536684
Адрес: 129327, РФ, г. Москва, ул. Ленская 23-257
Тел.: +7 (495) 589-74-87
E-mail:
научно-
средств
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 50343-12 | Анализаторы гематологические | Rochen Avis GA-60 | Фирма "Rayto Life And Analytical Sciences Co., Ltd.", Китай | 1 год | Перейти |
| 81985-21 | Анализаторы лабораторные автоматические | Y | Компания "BioSystems S.A.", Испания | 1 год | Перейти |
| 54254-13 | Счетчики жидкости лопастные | MKA Master | Фирма "Alfons Haar", Германия | 1 год | Перейти |
| 55098-13 | Анализаторы удельной поверхности | СОРБТОМЕТР и СОРБТОМЕТР-М | ООО "КАТАКОН", г.Новосибирск | 1 год | Перейти |
| 67140-17 | Анализаторы настраиваемые диодные лазерные | TDLS8000 | Фирма "Yokogawa Electric Corporation", Япония; Завод-изготовитель "Yokogawa Corporation of America", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
