Номер госреестра:
67657-17
Наименование СИ:
Тепловычислители
Обозначение типа:
ТВК
Производитель:
ООО "АНКОМИ", г.Калуга
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.06.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66202
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тепловычислители ТВК
Назначение средства измерений
Тепловычислители ТВК (далее по тексту ТВК) предназначены для измерений выходных
сигналов первичных преобразователей расхода, температуры и давления и вычислений, по
результатам измерений, параметров теплоносителя и тепловой энергии.
Описание средства измерений
Принцип работы ТВК основан на непосредственном преобразовании сигналов от первичных
преобразователей расхода, температуры и давления, пропорциональных измеряемой величине,
в значения параметров теплоносителя и последующем вычислении по известным уравнениям,
массы, объема теплоносителя и тепловой энергии.
В состав ТВК входят: плата вычислителя и плата коммутации, размещенные в верхней и
нижней крышках корпуса соответственно, разъемы для подключения внешних устройств и
гермовводы для подключения кабелей от измерительных преобразователей, а также кнопки
управления и ЖКИ (дисплей).
Измерительные преобразователи, подключаются к соответствующим измерительным
каналам ТВК, которые обеспечивают преобразование входного сигнала в значение измеряемого
параметра:
-объема (расхода) с импульсным выходом типа "открытый коллектор", "сухой контакт"
или активный сигнал с ценой ("весом") импульса 0,000001…1000 м
3
/имп;
-температуры и разности температур с однотипными номинальными статическими
характеристиками (далее НСХ) 100П, Pt100, 500П, Pt500 по ГОСТ 6651-2009;
-давления с унифицированным выходным сигналом постоянного тока 4-20 мА по
ГОСТ 26.011-80.
Отличительные особенности исполнений ТВК приведены в таблице 1.
преобразователей
Расхода
Таблица 1
Количество подключаемых
Количество подключаемых систем
Исполнение
(объе
м
а)
Температуры Давления ТеплоснабженияВодоснабжения
ТВК-013 231 до 3
ТВК-026562до 6
ТВК регистрируют в электронном архиве часовые, суточные и месячные параметры:
массу (объем), температуру, давление, тепловую энергию, нештатные ситуации (далее НС) по
каждому измерительному каналу, дату, время суток, время штатной и нештатной работы.
В ТВК предусмотрен вывод текущих и архивных параметров на ЖКИ и, через встроенные
интерфейсы, на накопительный пульт, в персональный компьютер и USB Flash накопитель
непосредственно или по проводным или беспроводным каналам связи. Емкость архива для
часовых параметров1488 ч(62 суток), суточных -730 суток (2 года), месячных144 месяца (12 лет).
ТВК формирует журнал оператора, где фиксируются изменение настроечных параметров,
влияющих на метрологические характеристики вычислителя, а также показания накопленных
параметров потребления (текущих и архивных) перед очисткой и сам факт их очистки.
ТВК формирует журнал нештатных ситуаций, в котором фиксируются время начала и
окончания НС.
Лист № 2
Всего листов 6
В ТВК предусмотрена возможность выбора и установки значений параметров,
определяющих режим работы вычислителя через меню или внешнее ПО.
В ТВК предусмотрены дискретные входы, которые можно использовать для ввода сигналов о
наличии внешних событий, а также дискретный выход, для вывода сигнала по предварительно
заданному условию.
ТВК может быть использован для работы в составе комбинированных теплосчетчиков и
измерительных систем, обеспечивающих учет и регистрацию параметров теплоносителя и
тепловой энергии в водяных системах теплоснабжения различной конфигурации и источниках
горячего и холодного водоснабжения.

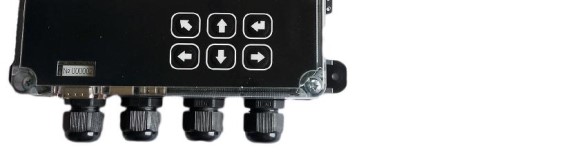

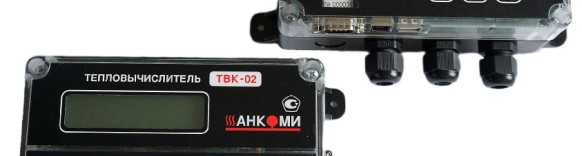

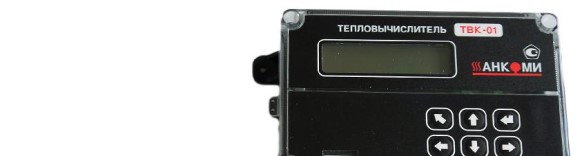

Общий вид исполнений ТВК, представлен на рисунке 1.
Рисунок 1 - Общий вид исполнений ТВК
ТВК обеспечены защитой от несанкционированного вмешательства в их работу посредством
пломбировки защитного колпачка и верхней и нижней крышек корпуса. Схема пломбировки от
несанкционированного доступа и место нанесения знака поверки для исполнений представлены
на рисунке 2.
Знак поверки
Клеймо ОТК
Пломбы
теплоснабжающей
организации
Защитный
колпачок
Рисунок 2 - Схема пломбировки от несанкционированного доступа и
место нанесения знака поверки
Лист № 3
Всего листов 6
Программное обеспечение
ТВК имеют встроенное программное обеспечение (ПО), в котором выделена метрологически
значимая часть. Алгоритм метрологически значимой части ПО обеспечивает прием и обработку
входных сигналов от преобразователей расхода, температуры и давления, их пересчет в
физические величины, вычисление массы теплоносителя и тепловой энергии и сохранение их в
энергонезависимой памяти.
Сопротивления термометров, изменяющиеся пропорционально температуре теплоносителя,
преобразуются в напряжение, измеряемое аналого-цифровым преобразователем (АЦП),
полученныйкод АЦП, пересчитывается взначениесопротивления, азатемвзначениетемпературы.
Выходной ток преобразователя давления, пропорциональный давлению теплоносителя в
трубопроводе, преобразуется в напряжение, которое измеряется АЦП и пересчитывается в
значение тока, которое преобразуется в значение давления.
Количество импульсов, поступивших от преобразователя расхода (расходомера или
счетчика воды), пропорциональное прошедшему объему теплоносителя умножается на цену
("вес") импульса и преобразуется в значение объема теплоносителя, а частота их следования в
текущее значение расхода.
Вычисление плотности и энтальпия воды по определенным (либо договорным) температуре и
давлению, тепловой энергии и массы теплоносителя осуществляется по алгоритмам и в
соответствии с рекомендациями МИ 2412-97 "Водяные системы теплоснабжения. Уравнения
измерений тепловой энергии и количества теплоносителя"
Система диагностики, реализованная в алгоритме ПО, позволяющая определять отказ
преобразователя по выходу измеренного значения величины за пределы диапазона (для преоб-
разователей температуры и давления) или тесту линии связи (для преобразователей расхода).
Под управлением ПО результаты вычислений параметров, результаты диагностики,
настроечные параметры вычислителя сохраняются в энергонезависимой памяти, выводятся на
ЖКИ, передаются через интерфейсы на внешние устройства.
Изменения настроечных параметров, влияющих на метрологические характеристики,
регистрируются в фискальной памяти.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений "высокий" в соответствии с Р 50.2.077-2014.
Идентификационныепараметры метрологически значимой части (ПО) приведенывтаблице2.
Таблица 2
Идентификационные данные (признаки) Значение, для исполнений
ТВК-01 ТВК-02
Идентификационное наименование ПОTVK-01TVK-02
Номер версии (идентификационный номер) ПО 1.ХХ 1.ХХ
Цифровой идентификатор ПО A452 DE34
где ХХ - идентификатор метрологически незначимой части ПО, представленный одной
или двумя цифрами от 0 до 9.
Лист № 4
Всего листов 6
Метрологические и технические характеристики
Пределы допускаемых погрешностей преобразования входных сигналов в значения
измеряемыхпараметровприведенывтаблице3, основныетехническиехарактеристики втаблице4.
Таблица 3
Наименование параметраЗначение
Пределы допускаемой относительной погрешности измерений коли-
±
(0,5+2/Δt), при
чества теплоты (тепловой энергии) в диапазоне показаний от 0 до
178 °С
³
D
t
³
2 °С
999999999 ГДж (Гкал), %
±
0,15
±
(0,03+0,001∙Δt)
Пределы допускаемой относительной погрешности измерений
массы (объема) теплоносителя в диапазоне показаний от 0 до
±
0,1
999999999, т (м
3
), %
Пределы допускаемой абсолютной погрешности измерений темпе-
ратуры в диапазоне от минус 50 до плюс 180 °С, °С
Пределы допускаемой абсолютной погрешности измерений разно-
сти температур
D
t, в диапазоне от 0 до плюс 180 °С, °С
Пределы допускаемой приведенной к верхнему пределу погрешности
измерений избыточного давления теплоносителя в диапазоне от 0 до
±
0,25
2,5, МПа (от 0 до 25 кгс/см
2
), %
Пределы допускаемой относительной погрешности измерений ин-
тервалов времени в диапазоне показаний от 0 до 999999:59, часы-
±
0,01
минуты, %
где
D
t - разность температур теплоносителя в трубопроводах тепловой системы.
Значение
1000
0,5
от 80 до 170
от 400 до 850
от 4 до 20
Таблица 4
Наименование характеристики
Диапазоны обработки входных сигналов:
- для каналов преобразования импульсной последовательности в
значения объема:
частота, Гц, не более
длительность, мс, не менее
- для каналов преобразования сопротивления в значения температу-
ры, Ом:
для НСХ Pt100, 100П (R
0
=100 Ом α=0,00385 °С
-1
иα=0,00391 °С
-1
)
для НСХ Pt500, 500П (R
0
=500 Ом, α=0,00385°С
-1
иα=0,00391 °С
-1
)
- для каналов преобразования постоянного тока в значения давления,
мА
Каналы передачи текущих и накопленных архивных данных на
внешние устройства:
- через свои интерфейсы
- через внешние интерфейсы, подключаемые опционально
RS232 и USB
RS485, Ethernet и
другие
от 9 до 24
3,6
IP54
Электропитание ТВК, В:
- от внешнего источника постоянного напряжения при потребляемой
мощности, не более 2 Вт
- от встроенной литиевой батареи, напряжением
Степень защиты по ГОСТ14254-2015 (IEC 60529:2013)
Габаритные размеры, мм, не более
– высота
– ширина
– длина
62
110
204
Лист № 5
Всего листов 6
Значение
0,65
Наименование характеристики
Масса, кг, не более
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха при температуре плюс 35 °С, %
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее
от -10 до +50
до 95
12
75000
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и
фотоспособом на лицевые панели ТВК.
Комплектность средства измерений
Таблица 5
Наименование
Обозначение
Примечания
Тепловычислитель
ТВК
Количе-
ство
1 шт.
В соответствии с зака-
зом
АКМ.408843.001 ПС
АКМ.408843.001 РЭ
1 экз.
1 экз.
Паспорт
Руководство по эксплуата-
ции
Программное обеспечение
"ТВК -конфигуратор "
1 экз.
Методика поверки
МП 208-013-2017
1 экз.
В соответствии с зака-
зом
на партию
Поверка
осуществляется по документу МП 208-013-2017 "ГСИ. Тепловычислители ТВК. Методика
поверки", утвержденному ФГУП "ВНИИМС" 10.04.2017 г.
Основные средства поверки:
- частотомер GFC 8131H (регистрационный номер в Федеральном информационном фонде
19818-00). Диапазон частот от 0,01 Гц до 120 МГц, погрешность
±
5
×
10
-6
∙f ±5 мкс;
- контролер измерительный КИ-2 (регистрационный номер в Федеральном информационном
фонде № 28618-10). Диапазон частот от 0,002 до 2049 Гц; погрешность
±
0,02 % погрешность
генерации числа импульсов в пакете (М ≥ 100000 имп.) ±1 импульс;
- калибратор токовой петли Fluke 705 (регистрационный номер в Федеральном информа-
ционном фонде 29194-05). Воспроизведение силы постоянного тока от 0 до 24 мА с погрешно-
стью ±(0,0002∙I+0,002) мА;
- магазин сопротивлений Р4831 (регистрационный номер в Федеральном информационном
фонде 48930-12). Диапазон воспроизводимых сопротивлений от 0,001 до 111111, Ом класс
точности 0,02;
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик ТВК с требуемой точностью
.
Знак поверки наносится на защитный колпачок (рис.2), в паспорт изделия или на свиде-
тельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к тепловычисли-
телям ТВК
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
АКМ.408843.001 ТУ Тепловычислители ТВК. Технические условия
Изготовитель
Общество с ограниченной ответственностью "АНКОМИ" (ООО "АНКОМИ")
ИНН 4027128710
Юридический адрес: 248002, Россия, г. Калуга, ул. Николо-Козинская, 92, кв.36
Адрес: 248017, Россия, г. Калуга, ул. Азаровская, д.18, корпус 4, строение 2
Телефон: (4842) 59-64-69
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие"Всероссийскийнаучно-
исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 17029-03 | Тепловычислители | СПТ961 | ЗАО НПФ "Логика", г.С.-Петербург | 4 года | Перейти |
| 15705-96 | Тепловычислители | УИМ-ВТ В | АОЗТ "Экспресс-автоматизация", г.Москва | 1 год | Перейти |
| 15748-96 | Тепловычислители | LQM (LQM-A, LQM-B) | Фирма "Apator S.A.", Польша | 4 года | Перейти |
| 25325-03 | Тепловычислители | Infocal-5 OS | Фирма "Hydrometer GmbH", Германия (торговая марка "Danfoss A/S", Дания) | 4 года | Перейти |
| 27010-09 | Тепловычислители | Взлет ТСРВ | ЗАО "Взлет", г.С.-Петербург | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
